Este documento presenta información sobre el petróleo, incluyendo sus orígenes, composición, proceso de extracción y refinación, y usos principales. Explica cómo el petróleo se forma a partir de materiales orgánicos antiguos, y cómo la destilación fraccionada separa el petróleo crudo en productos como gas natural, gasolina y queroseno. También analiza las reservas de petróleo en Chile y el mundo.

1. UNIDAD III:
EL PETRÓLEO
PROF. Andrea Mena T.
NM4

2. Aprendizajes Esperados:
• Reconocen los orígenes del petróleo y sus
usos en la vida cotidiana.
• Reconocen el proceso de destilación
fraccionada y sus productos obtenidos.
• Conocen las diferentes alternativas para la
obtención de energía.
• Conocen las reservas de petróleo a nivel
nacional y mundial.

3. PETRÓLEO
• El petróleo es una mezcla líquida de Hidrocarburos
• Es aceitosa, menos densa que el agua, inflamable,
apolar, de color variable que va del amarillo pardo al
negro.
• Se encuentra normalmente en yacimientos
subterráneos, tanto bajo de la superficie de la tierra
como fondos marinos.
• La palabra petróleo, proviene de las voces latinas petra
y oleum, que significan piedra y aceite, no porque sea
aceite de piedra, sino por estar aprisionado entre ellas.

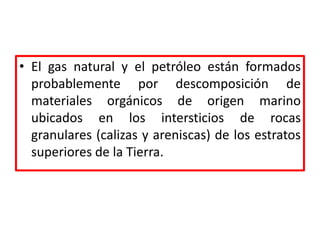

4. • El gas natural y el petróleo están formados
probablemente por descomposición de
materiales orgánicos de origen marino
ubicados en los intersticios de rocas
granulares (calizas y areniscas) de los estratos
superiores de la Tierra.

5. ORIGEN
• Para la formación es necesario que se den tres
factores:
1- Material orgánico: Debe ser suficiente para
producir cantidades apreciables de petróleo.
2- Roca permeable: Estas rocas permiten que el
aceite formado fluye y se acumule.
3- Roca impermeable: Debe estar dispuesta de
manera tal que rodee el depósito impidiendo
la fuga de líquidos y gases.

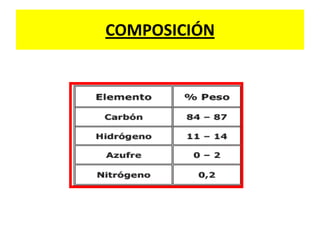

6. COMPOSICIÓN

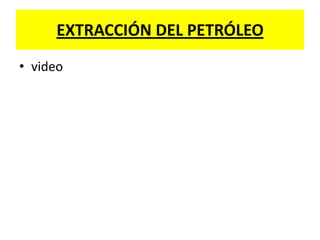

7. EXTRACCIÓN DEL PETRÓLEO
• video

8. CRUDO (petróleo líquido)
• Los estándares de calidad permiten clasificar
los crudos de acuerdo a diversos parámetros
como por ejemplo “gravedad”.
• Así la graduación API (American Petroleum
Institute) agrupa los crudos en “ligeros”,
“medios”, “pesados” y “extrapesados”, el
grado API se relaciona de manera inversa con
la densidad del crudo.

9. API (American Petroleum Institute)

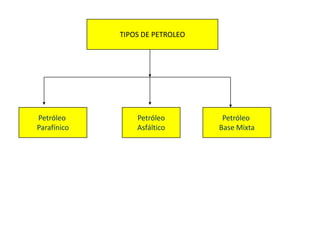

10. TIPOS DE PETROLEO
Petróleo
Parafínico
Petróleo
Asfáltico
Petróleo
Base Mixta

11. 1- Parafínico: color claro y de baja densidad
(0,75 a 0,85). De estos se extrae gran
cantidad de gasolina, queroseno y aceites
lubricantes.
2- Asfáltico: Son negros, viscosos y de
elevada densidad (0,95).
3- Base Mixta:

12. El crudo es llevado a través de un oleoducto
hasta las refinerías, donde es sometido a un
proceso llamado destilación.
Petroleo
Crudo
Agua
Residuos Sólidos
Gas Natural
Metano (80%) - Etano (10%)
Propano y Butano (10%)

13. REFINACIÓN DEL PETRÓLEO
• Petróleo Crudo es enviado a las Torres de
Fraccionamiento, se separa en porciones de
hidrocarburos, con un punto de ebullición y
un tamaño molecular similar

15. Destilación del petróleo crudo
Cantidad
(%Vol)
Punto de
Ebullición
(0C)
Atomo
de
carbono
Productos
1-2 <30 1-4
Gas natural, metano,
propano, butano, gas
licuado
15-30 30-200 4-12
Eter de petróleo (C5,6),
ligroína (C7), nafta,
gasolina cruda
5-20 200-300 12-15 Queroseno
10-40 300-400 15-25
Gas-oil, Fuel-oil,
aceites lubricantes,
ceras, asfaltos
8-69 >400 >25
Aceite residual,
parafinas, brea

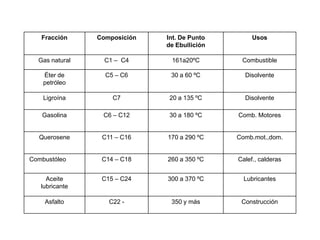

16. Fracción Composición Int. De Punto
de Ebullición
Usos
Gas natural C1 – C4 161a20ºC Combustible
Éter de
petróleo
C5 – C6 30 a 60 ºC Disolvente
Ligroína C7 20 a 135 ºC Disolvente
Gasolina C6 – C12 30 a 180 ºC Comb. Motores
Querosene C11 – C16 170 a 290 ºC Comb.mot.,dom.
Combustóleo C14 – C18 260 a 350 ºC Calef., calderas
Aceite
lubricante
C15 – C24 300 a 370 ºC Lubricantes
Asfalto C22 - 350 y más Construcción

17. Gasolina (Bencina)
• Este combustible, constituido por hidrocarburos de
entre 5 y 12 átomos de carbono.
• Está compuesta por hidrocarburos de cadena recta que
hierven entre los 30 y los 180°C
• Se queman con mucha rapidez, originando
detonaciones durante la combustión en el motor,
mientras que los hidrocarburos ramificados tienen una
combustión más lenta y uniforme.

18. OCTANAJE DE LAS GASOLINAS
1. Volatilidad necesaria que asegure la mezcla
óptima con aire (carburación).
2. Nivel adecuado de antidetonancia.
3. Ausencia de fenoles o compuestos que
pueden generar corrosión o polimerización

19. • El índice de octano es una medida de la
calidad de una gasolina, respecto a su
capacidad “antidetonante”.
• El índice de octano es una medida basada en
dos parámetros extremos el n-heptano y el
isoctano (2,2,4-trimetilpentano).
• Gasolina presenta un índice de octano 85
significa que se comporta igual que una
mezcla de 85 % isoctano y 15% n-heptano.

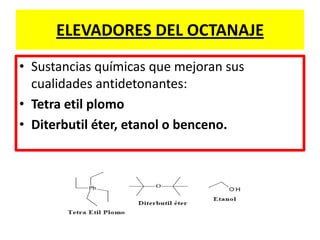

20. ELEVADORES DEL OCTANAJE
• Sustancias químicas que mejoran sus
cualidades antidetonantes:
• Tetra etil plomo
• Diterbutil éter, etanol o benceno.

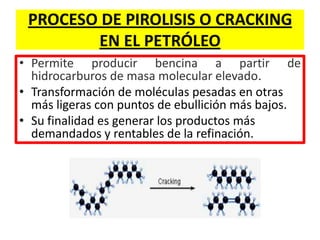

21. PROCESO DE PIROLISIS O CRACKING
EN EL PETRÓLEO
• Permite producir bencina a partir de
hidrocarburos de masa molecular elevado.
• Transformación de moléculas pesadas en otras
más ligeras con puntos de ebullición más bajos.
• Su finalidad es generar los productos más
demandados y rentables de la refinación.

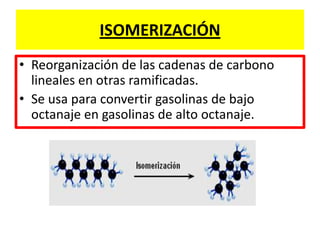

22. ISOMERIZACIÓN
• Reorganización de las cadenas de carbono
lineales en otras ramificadas.
• Se usa para convertir gasolinas de bajo
octanaje en gasolinas de alto octanaje.

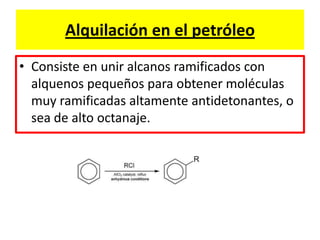

23. Alquilación en el petróleo
• Consiste en unir alcanos ramificados con
alquenos pequeños para obtener moléculas
muy ramificadas altamente antidetonantes, o
sea de alto octanaje.

24. Petróleo en Chile
• Los yacimientos petrolíferos del país están
concentrados en la cuenca de Magallanes, en
tres zonas denominadas "Distritos":
1- Continente
2- Isla Tierra del Fuego
3- Costa Afuera, estos últimos los más utilizados a
partir de la década de los ochenta.
- Desde 1950 se han descubierto 23 yacimientos en
la cuenca magallánica chilena, de los cuales 12
cuentan con importantes reservas.

25. ENAP
• Empresa Nacional del Petróleo
• Su giro principal es la refinación y distribución
de hidrocarburos.

26. • Tiene tres refinerías:
• Refinería Aconcagua (V Región) Inaugurada en
1954.
• Refinería Bio-Bio ex Concepción Inaugurada
en 1967. Llamada anteriormente Petrox.
• Refinería Gregorio, la más austral del mundo
(en Punta Arenas).

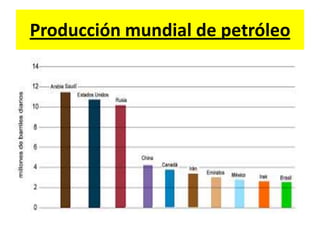

27. Producción mundial de petróleo

28. INDICE DE CETANO
• Relación con el tiempo que transcurre entre la
inyección del carburante y el comienzo de su
combustión.
• Una combustión de calidad ocurre cuando se
produce una ignición rápida seguida de un
quemado total y uniforme del carburante.
IGNICIÓN: Punto de inflamación de un material combustible y
conjunto de condiciones necesarias para que la sustancia empiece
a combustionar.

29. • Cuanto más elevado es el número de cetano,
menor es el retraso de la ignición y mejor es la
calidad de combustión.
una mezcla de cetano (n-C16H34) de valor 100 y metil-
naftaleno de valor 0.
CETANO = n hexadecano

30. GAS NATURAL
• Combustible fósil más limpios y respetuosos
con el medio ambiente.
• Es incoloro, inodoro, insípido más ligero que
el aire.
• No es corrosivo ni tóxico.
• Mezcla de hidrocarburos ligeros compuesto
principalmente de metano, etano, propano,
butanos y pentanos.

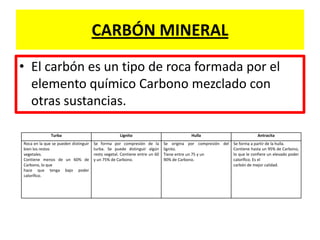

31. CARBÓN MINERAL
• El carbón es un tipo de roca formada por el
elemento químico Carbono mezclado con
otras sustancias.
Turba Lignito Hulla Antracita
Roca en la que se pueden distinguir
bien los restos
vegetales.
Contiene menos de un 60% de
Carbono, lo que
hace que tenga bajo poder
calorífico.
Se forma por compresión de la
turba. Se puede distinguir algún
resto vegetal. Contiene entre un 60
y un 75% de Carbono.
Se origina por compresión del
lignito.
Tiene entre un 75 y un
90% de Carbono.
Se forma a partir de la hulla.
Contiene hasta un 95% de Carbono,
lo que le confiere un elevado poder
calorífico. Es el
carbón de mejor calidad.

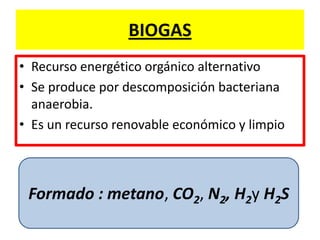

32. BIOGAS
• Recurso energético orgánico alternativo
• Se produce por descomposición bacteriana
anaerobia.
• Es un recurso renovable económico y limpio
Formado : metano, CO2, N2, H2y H2S

33. ETANOL
Utiliza :
•Solvente Orgánico
•Combustible (Gasolina + etanol ) Gasohol o
alconafta
•Elevador de Octanaje

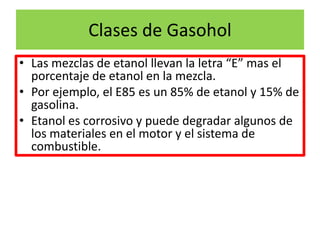

34. Clases de Gasohol
• Las mezclas de etanol llevan la letra “E” mas el
porcentaje de etanol en la mezcla.
• Por ejemplo, el E85 es un 85% de etanol y 15% de
gasolina.
• Etanol es corrosivo y puede degradar algunos de
los materiales en el motor y el sistema de
combustible.

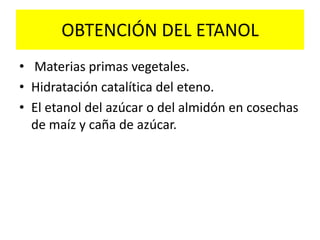

35. OBTENCIÓN DEL ETANOL
• Materias primas vegetales.
• Hidratación catalítica del eteno.
• El etanol del azúcar o del almidón en cosechas
de maíz y caña de azúcar.

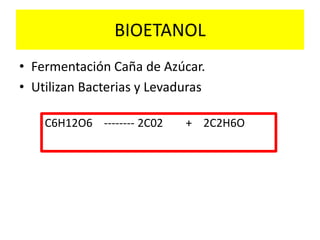

36. BIOETANOL
• Fermentación Caña de Azúcar.
• Utilizan Bacterias y Levaduras
C6H12O6 -------- 2C02 + 2C2H6O

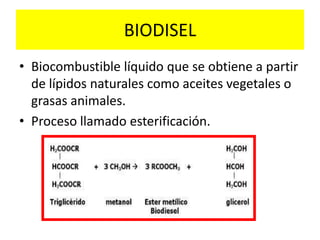

37. BIODISEL
• Biocombustible líquido que se obtiene a partir
de lípidos naturales como aceites vegetales o
grasas animales.
• Proceso llamado esterificación.

38. Jatrofa
