El cracking o craqueo es un proceso químico que rompe moléculas grandes en moléculas más pequeñas. Existen dos métodos principales: el cracking térmico usa calor y presión, mientras que el cracking catalítico usa un catalizador a temperaturas más bajas. El objetivo es producir hidrocarburos más ligeros como naftas y gasolinas de alto octanaje.

1. CRACKING-PETROQUIMICA
Ing. Yulenny Lavayen Baldiviezo

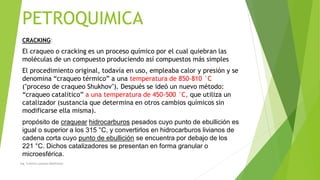

2. PETROQUIMICA
CRACKING:
El craqueo o cracking es un proceso químico por el cual quiebran las
moléculas de un compuesto produciendo así compuestos más simples
El procedimiento original, todavía en uso, empleaba calor y presión y se
denomina “craqueo térmico” a una temperatura de 850-810 °C
("proceso de craqueo Shukhov"). Después se ideó un nuevo método:
“craqueo catalítico” a una temperatura de 450-500 °C, que utiliza un
catalizador (sustancia que determina en otros cambios químicos sin
modificarse ella misma).
propósito de craquear hidrocarburos pesados cuyo punto de ebullición es
igual o superior a los 315 °C, y convertirlos en hidrocarburos livianos de
cadena corta cuyo punto de ebullición se encuentra por debajo de los
221 °C. Dichos catalizadores se presentan en forma granular o
microesférica.
Ing. Yulenny Lavayen Baldiviezo

3. PETROQUIMICA
CRACKING:
Los catalizadores usualmente se componen por óxido de silicio (SiO2)
y alúmina (Al2O3). El mineral más comúnmente usado para este fin es
la faujasita. Sumada a la del calor y la presión, favorece el
fraccionamiento en componentes más livianos y produce más y mejor
compuesto como resultado.
Ing. Yulenny Lavayen Baldiviezo

4. Finalidad del cracking
Su finalidad no es otra que la de obtener la mayor cantidad de
hidrocarburos livianos de gran aprecio para la industria; la mayoría de las
cargas a las unidades de ruptura catalitíca la constituyen gasóleos,
aceites pesados como el DMOH y el DMO (aceite demetalizado
hidrogenado y aceite demetalizado, respectivamente).
El craqueo catalítico produce naftas e hidrocarburos aromáticos de
alto octanaje, como el benceno por medio de la conversión
de cicloalcanos y parafinas.
Ing. Yulenny Lavayen Baldiviezo

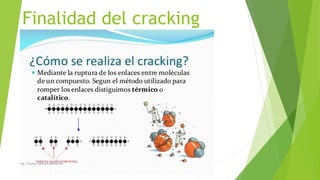

5. Finalidad del cracking
Ing. Yulenny Lavayen Baldiviezo

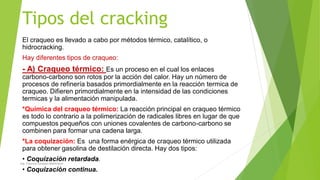

6. Tipos del cracking
El craqueo es llevado a cabo por métodos térmico, catalítico, o
hidrocracking.
Hay diferentes tipos de craqueo:
- A) Craqueo térmico: Es un proceso en el cual los enlaces
carbono-carbono son rotos por la acción del calor. Hay un número de
procesos de refinería basados primordialmente en la reacción termica de
craqueo. Difieren primordialmente en la intensidad de las condiciones
termicas y la alimentación manipulada.
*Química del craqueo térmico: La reacción principal en craqueo térmico
es todo lo contrario a la polimerización de radicales libres en lugar de que
compuestos pequeños con uniones covalentes de carbono-carbono se
combinen para formar una cadena larga.
*La coquización: Es una forma enérgica de craqueo térmico utilizada
para obtener gasolina de destilación directa. Hay dos tipos:
• Coquización retardada.
• Coquización continua.
Ing. Yulenny Lavayen Baldiviezo

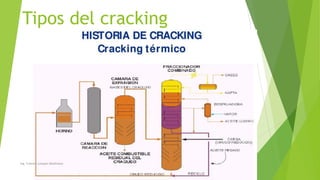

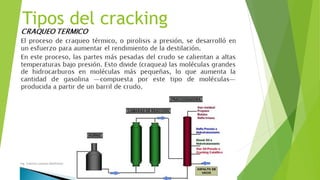

7. Tipos del cracking
Ing. Yulenny Lavayen Baldiviezo

8. Tipos del cracking
Ing. Yulenny Lavayen Baldiviezo

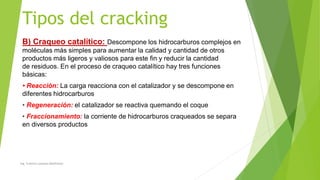

9. Tipos del cracking
B) Craqueo catalítico: Descompone los hidrocarburos complejos en
moléculas más simples para aumentar la calidad y cantidad de otros
productos más ligeros y valiosos para este fin y reducir la cantidad
de residuos. En el proceso de craqueo catalítico hay tres funciones
básicas:
• Reacción: La carga reacciona con el catalizador y se descompone en
diferentes hidrocarburos
• Regeneración: el catalizador se reactiva quemando el coque
• Fraccionamiento: la corriente de hidrocarburos craqueados se separa
en diversos productos
Ing. Yulenny Lavayen Baldiviezo

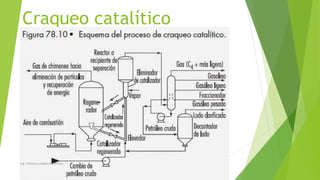

10. Craqueo catalítico
Ing. Yulenny Lavayen Baldiviezo

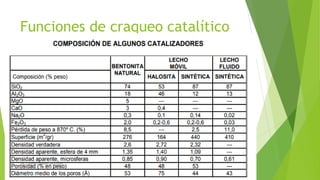

11. Funciones de craqueo catalítico
Ing. Yulenny Lavayen Baldiviezo

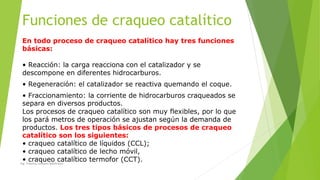

12. Funciones de craqueo catalítico
En todo proceso de craqueo catalítico hay tres funciones
básicas:
• Reacción: la carga reacciona con el catalizador y se
descompone en diferentes hidrocarburos.
• Regeneración: el catalizador se reactiva quemando el coque.
• Fraccionamiento: la corriente de hidrocarburos craqueados se
separa en diversos productos.
Los procesos de craqueo catalítico son muy flexibles, por lo que
los pará metros de operación se ajustan según la demanda de
productos. Los tres tipos básicos de procesos de craqueo
catalítico son los siguientes:
• craqueo catalítico de líquidos (CCL);
• craqueo catalítico de lecho móvil,
• craqueo catalítico termofor (CCT).Ing. Yulenny Lavayen Baldiviezo

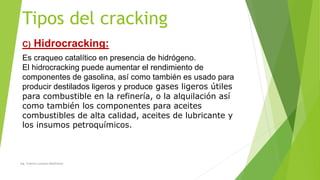

13. Tipos del cracking
C) Hidrocracking:
Es craqueo catalítico en presencia de hidrógeno.
El hidrocracking puede aumentar el rendimiento de
componentes de gasolina, así como también es usado para
producir destilados ligeros y produce gases ligeros útiles
para combustible en la refinería, o la alquilación así
como también los componentes para aceites
combustibles de alta calidad, aceites de lubricante y
los insumos petroquímicos.
Ing. Yulenny Lavayen Baldiviezo

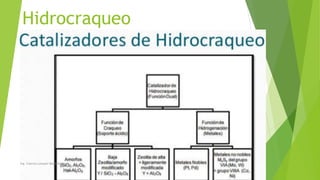

14. Hidrocraqueo
Ing. Yulenny Lavayen Baldiviezo

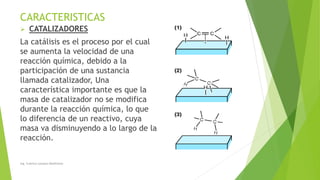

15. CARACTERISTICAS
➢ CATALIZADORES
La catálisis es el proceso por el cual
se aumenta la velocidad de una
reacción química, debido a la
participación de una sustancia
llamada catalizador, Una
característica importante es que la
masa de catalizador no se modifica
durante la reacción química, lo que
lo diferencia de un reactivo, cuya
masa va disminuyendo a lo largo de la
reacción.
Ing. Yulenny Lavayen Baldiviezo

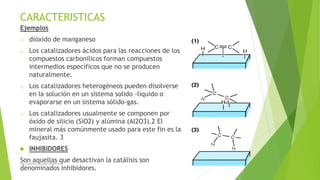

16. CARACTERISTICAS
Ejemplos
o dióxido de manganeso
o Los catalizadores ácidos para las reacciones de los
compuestos carbonilicos forman compuestos
intermedios específicos que no se producen
naturalmente.
o Los catalizadores heterogéneos pueden disolverse
en la solución en un sistema solido -líquido o
evaporarse en un sistema sólido-gas.
o Los catalizadores usualmente se componen por
óxido de silicio (SiO2) y alúmina (Al2O3).2 El
mineral más comúnmente usado para este fin es la
faujasita. 3
 INHIBIDORES
Son aquellas que desactivan la catálisis son
denominados inhibidores.
Ing. Yulenny Lavayen Baldiviezo
