Este documento presenta los principales puntos que deben incluirse en un informe de mecánica de suelos para la construcción de un edificio, incluyendo una descripción del terreno y su ubicación, estudios previos de la zona, aspectos climáticos, geológicos e hidrológicos, riesgo sísmico, perforaciones y sondeos del suelo, pruebas de laboratorio, y recomendaciones para el tipo de cimentación apropiado.

1. Edificaciones

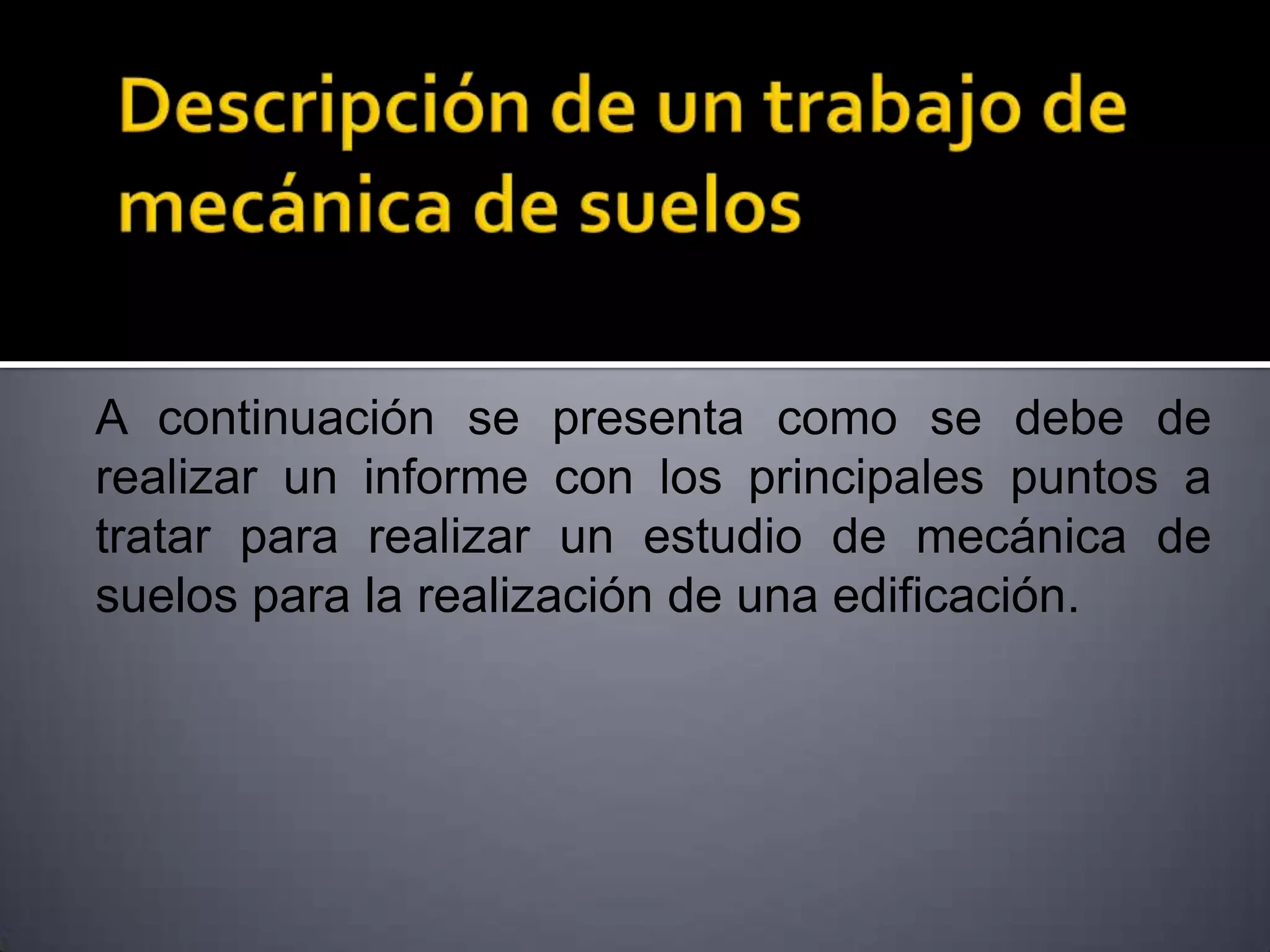

2. A continuación se presenta como se debe de
realizar un informe con los principales puntos a
tratar para realizar un estudio de mecánica de
suelos para la realización de una edificación.

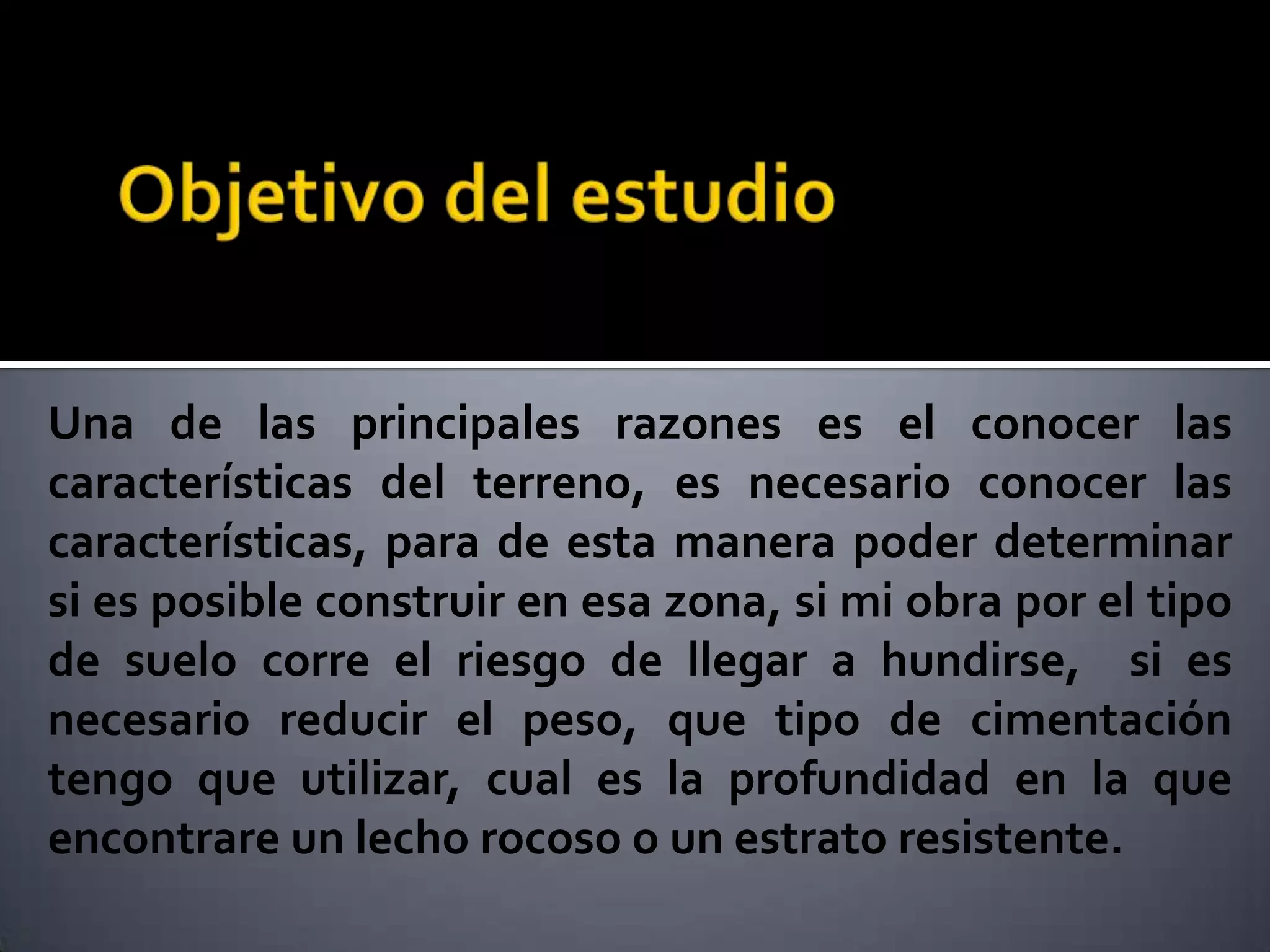

3. Una de las principales razones es el conocer las
características del terreno, es necesario conocer las
características, para de esta manera poder determinar
si es posible construir en esa zona, si mi obra por el tipo
de suelo corre el riesgo de llegar a hundirse, si es
necesario reducir el peso, que tipo de cimentación
tengo que utilizar, cual es la profundidad en la que
encontrare un lecho rocoso o un estrato resistente.

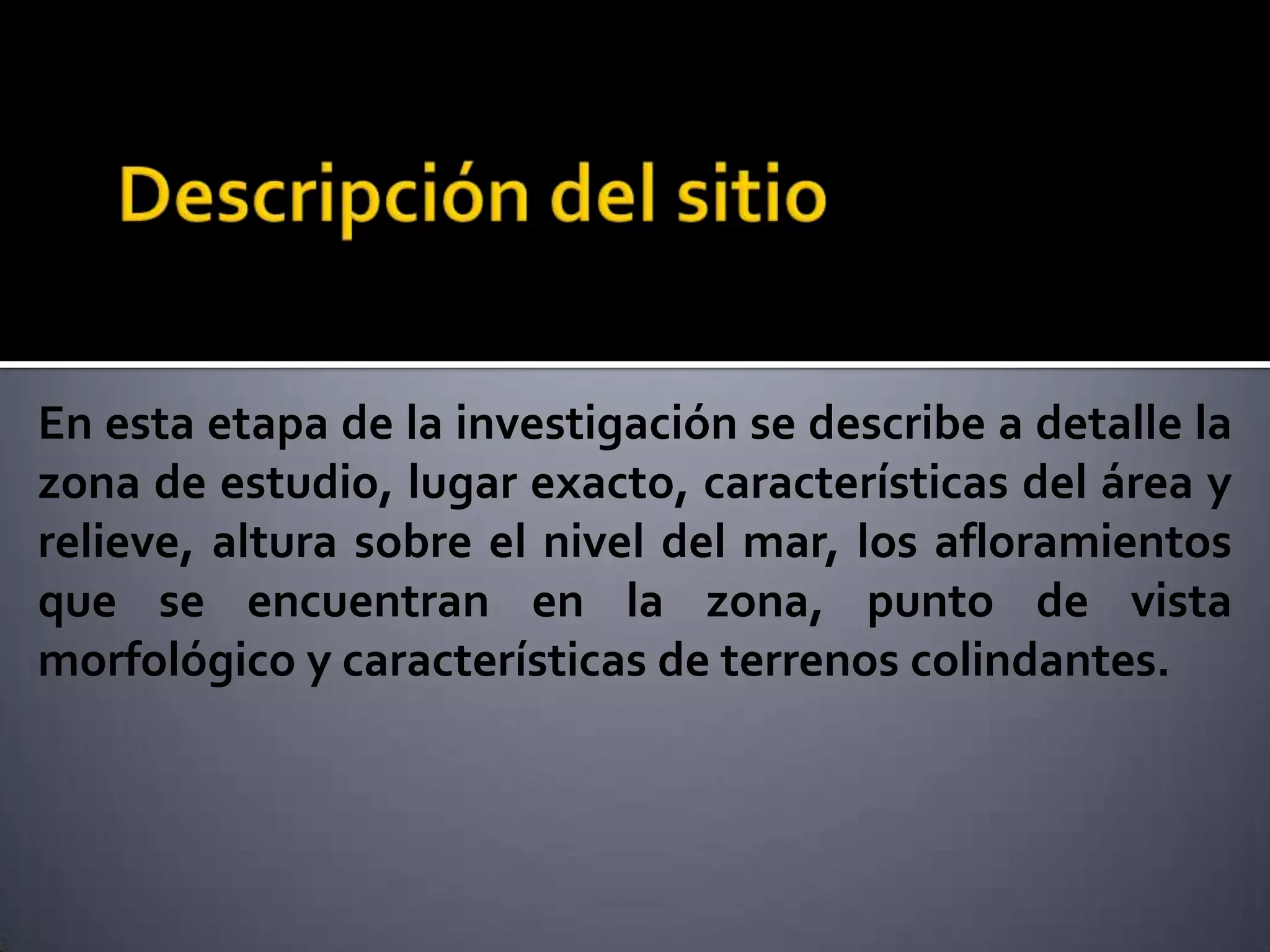

4. En esta etapa de la investigación se describe a detalle la
zona de estudio, lugar exacto, características del área y
relieve, altura sobre el nivel del mar, los afloramientos
que se encuentran en la zona, punto de vista
morfológico y características de terrenos colindantes.

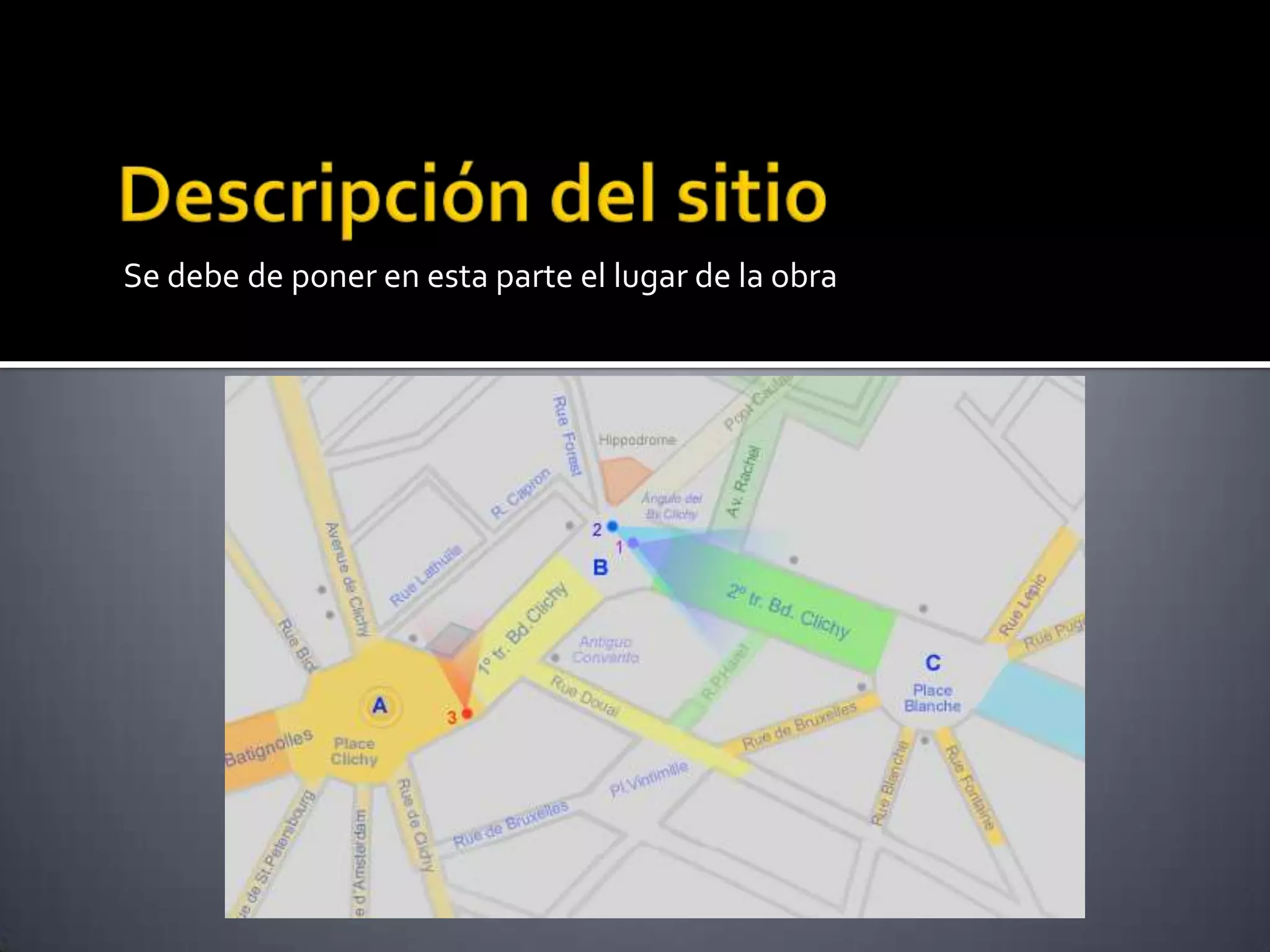

5. Se debe de poner en esta parte el lugar de la obra

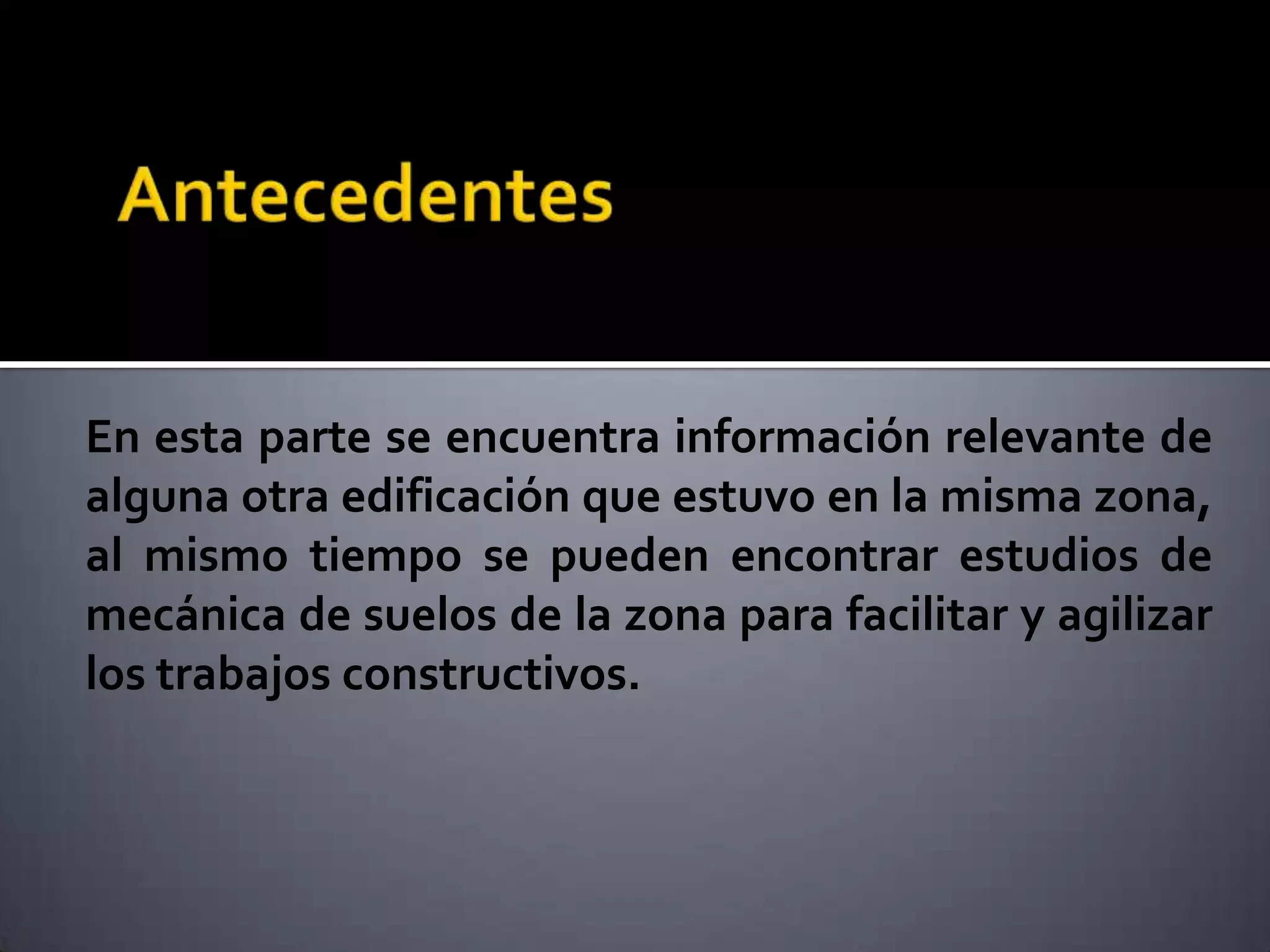

6. En esta parte se encuentra información relevante de
alguna otra edificación que estuvo en la misma zona,
al mismo tiempo se pueden encontrar estudios de
mecánica de suelos de la zona para facilitar y agilizar
los trabajos constructivos.

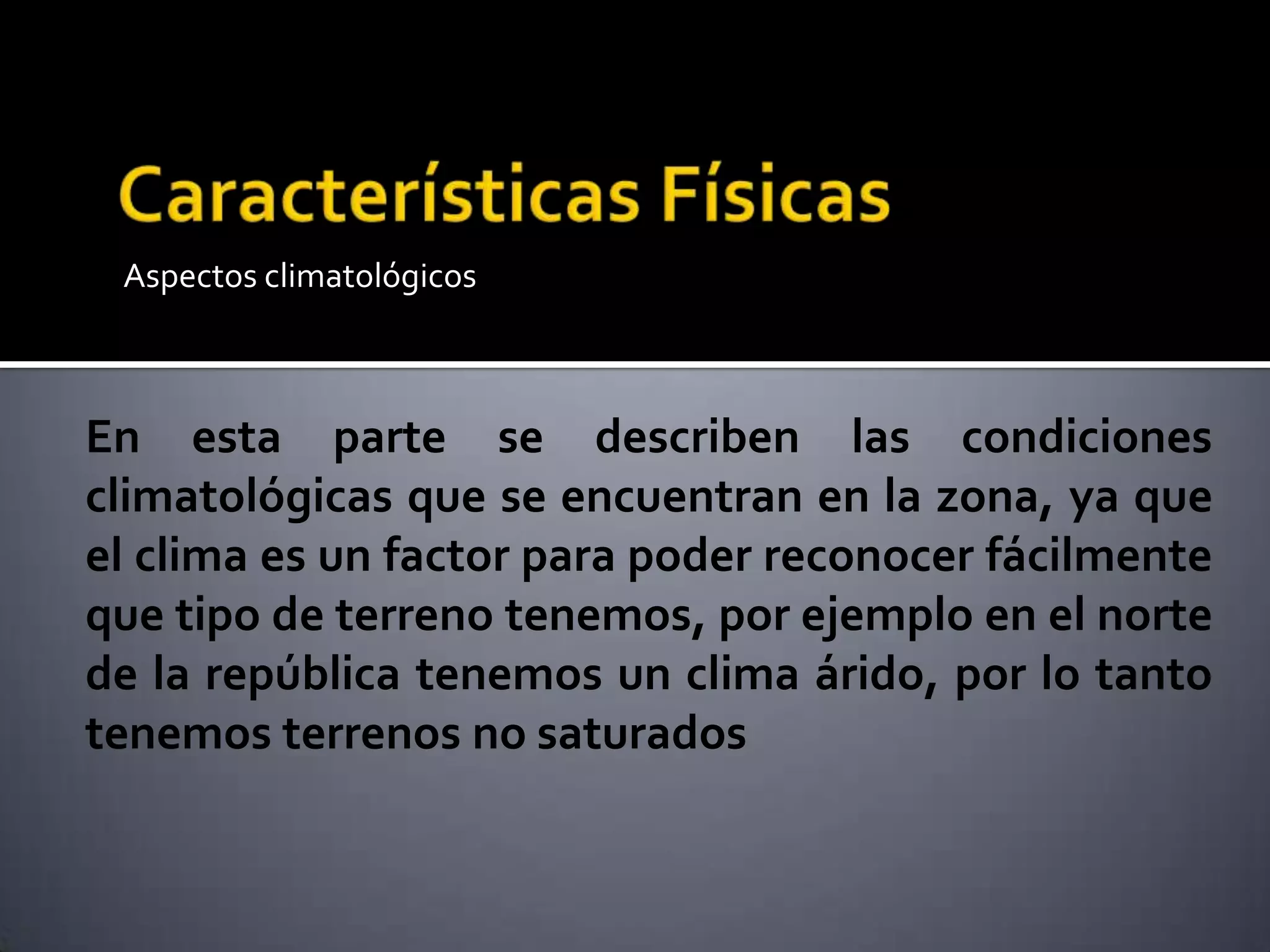

7. Aspectos climatológicos
En esta parte se describen las condiciones
climatológicas que se encuentran en la zona, ya que
el clima es un factor para poder reconocer fácilmente
que tipo de terreno tenemos, por ejemplo en el norte
de la república tenemos un clima árido, por lo tanto
tenemos terrenos no saturados

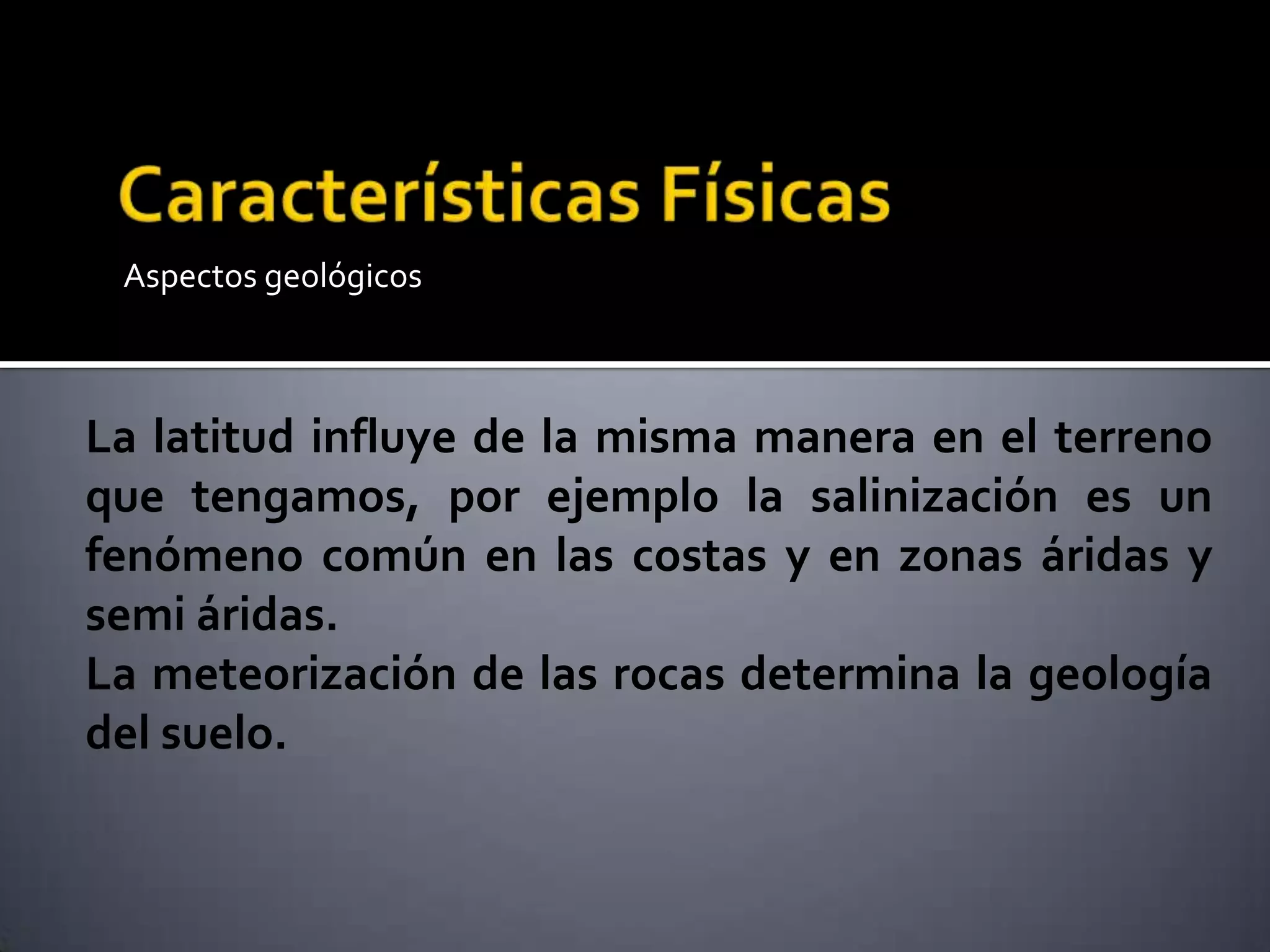

8. Aspectos geológicos
La latitud influye de la misma manera en el terreno
que tengamos, por ejemplo la salinización es un
fenómeno común en las costas y en zonas áridas y
semi áridas.
La meteorización de las rocas determina la geología
del suelo.

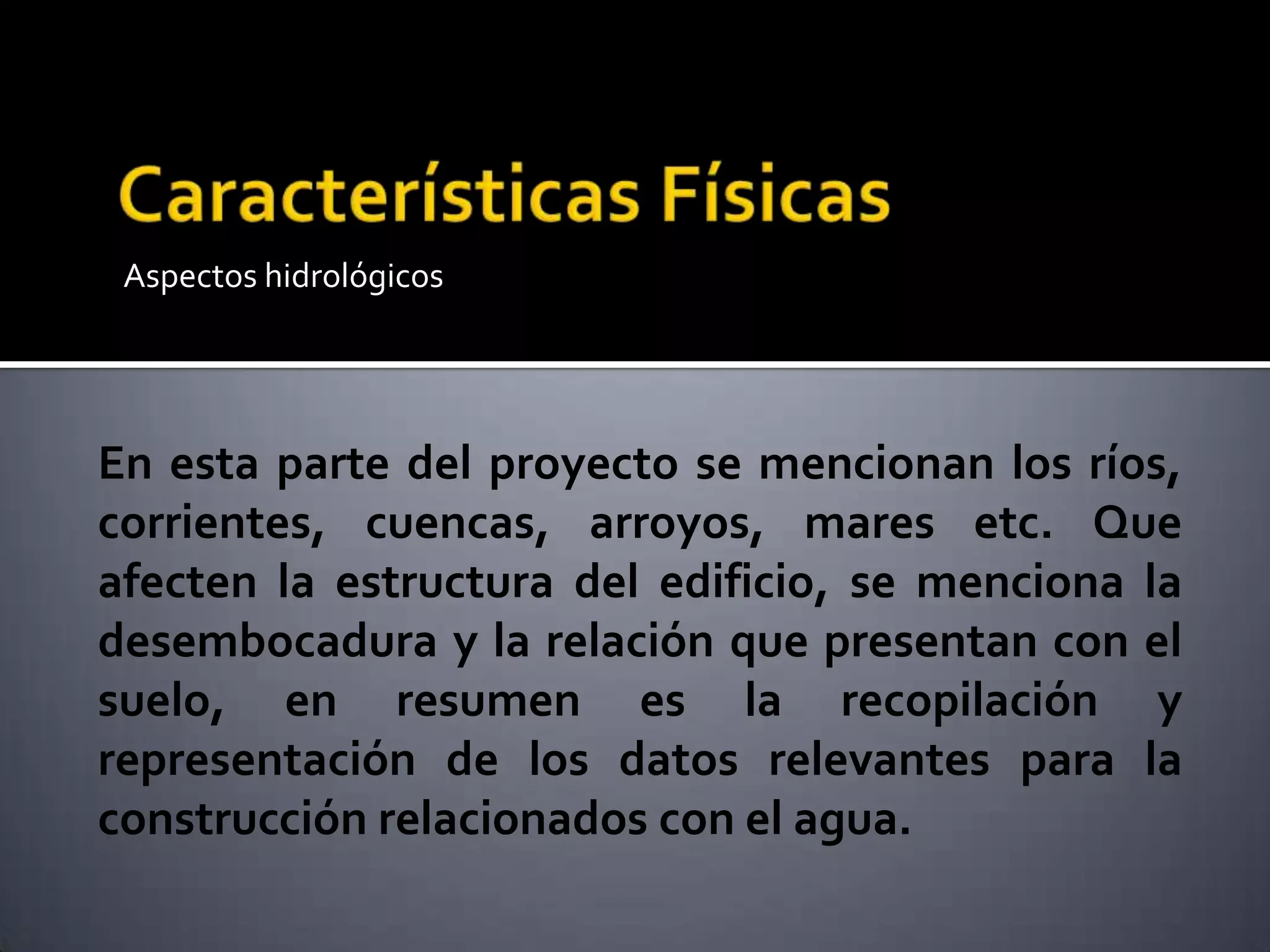

9. Aspectos hidrológicos
En esta parte del proyecto se mencionan los ríos,
corrientes, cuencas, arroyos, mares etc. Que
afecten la estructura del edificio, se menciona la
desembocadura y la relación que presentan con el
suelo, en resumen es la recopilación y
representación de los datos relevantes para la
construcción relacionados con el agua.

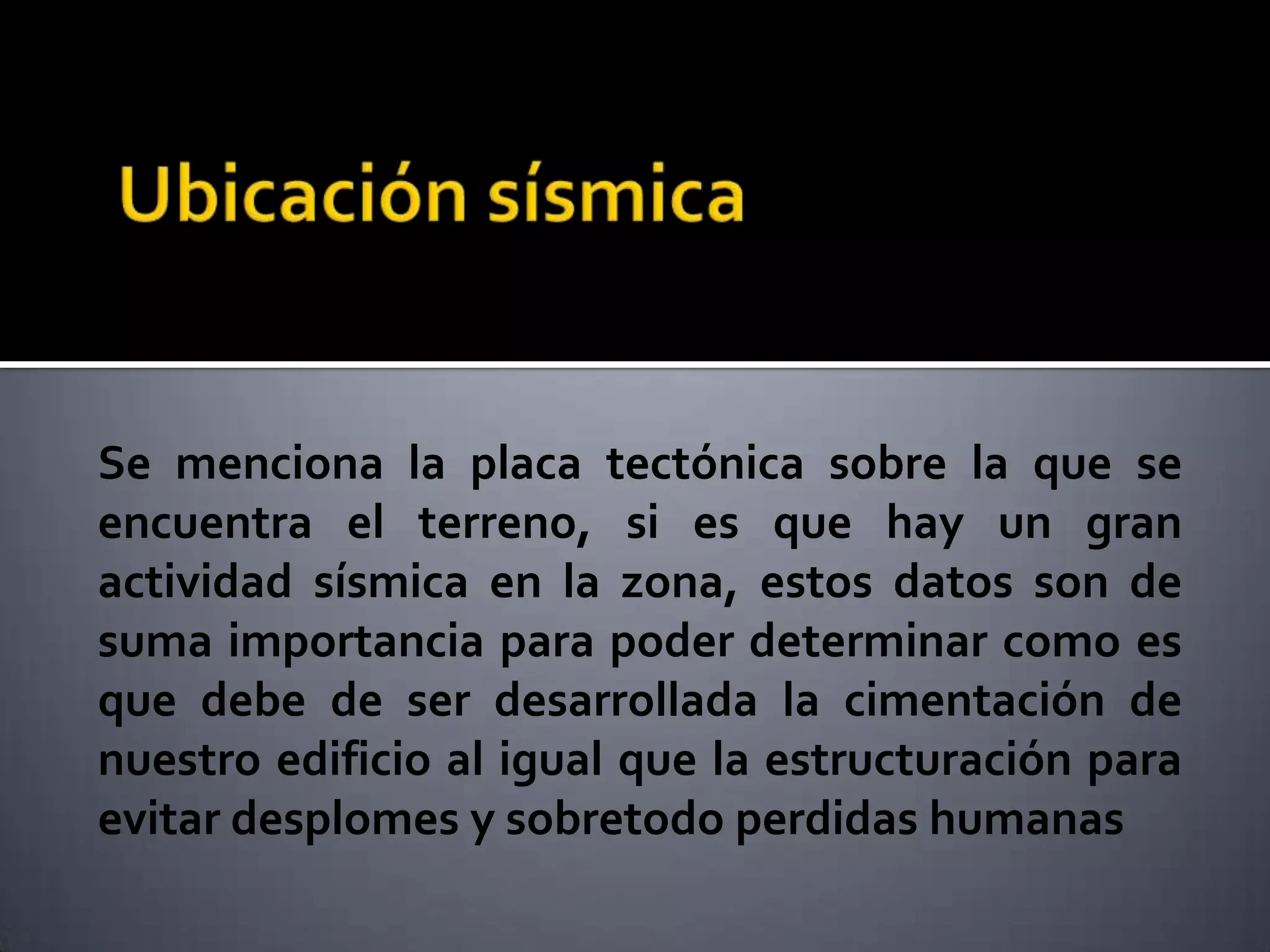

10. Se menciona la placa tectónica sobre la que se
encuentra el terreno, si es que hay un gran
actividad sísmica en la zona, estos datos son de
suma importancia para poder determinar como es
que debe de ser desarrollada la cimentación de
nuestro edificio al igual que la estructuración para
evitar desplomes y sobretodo perdidas humanas

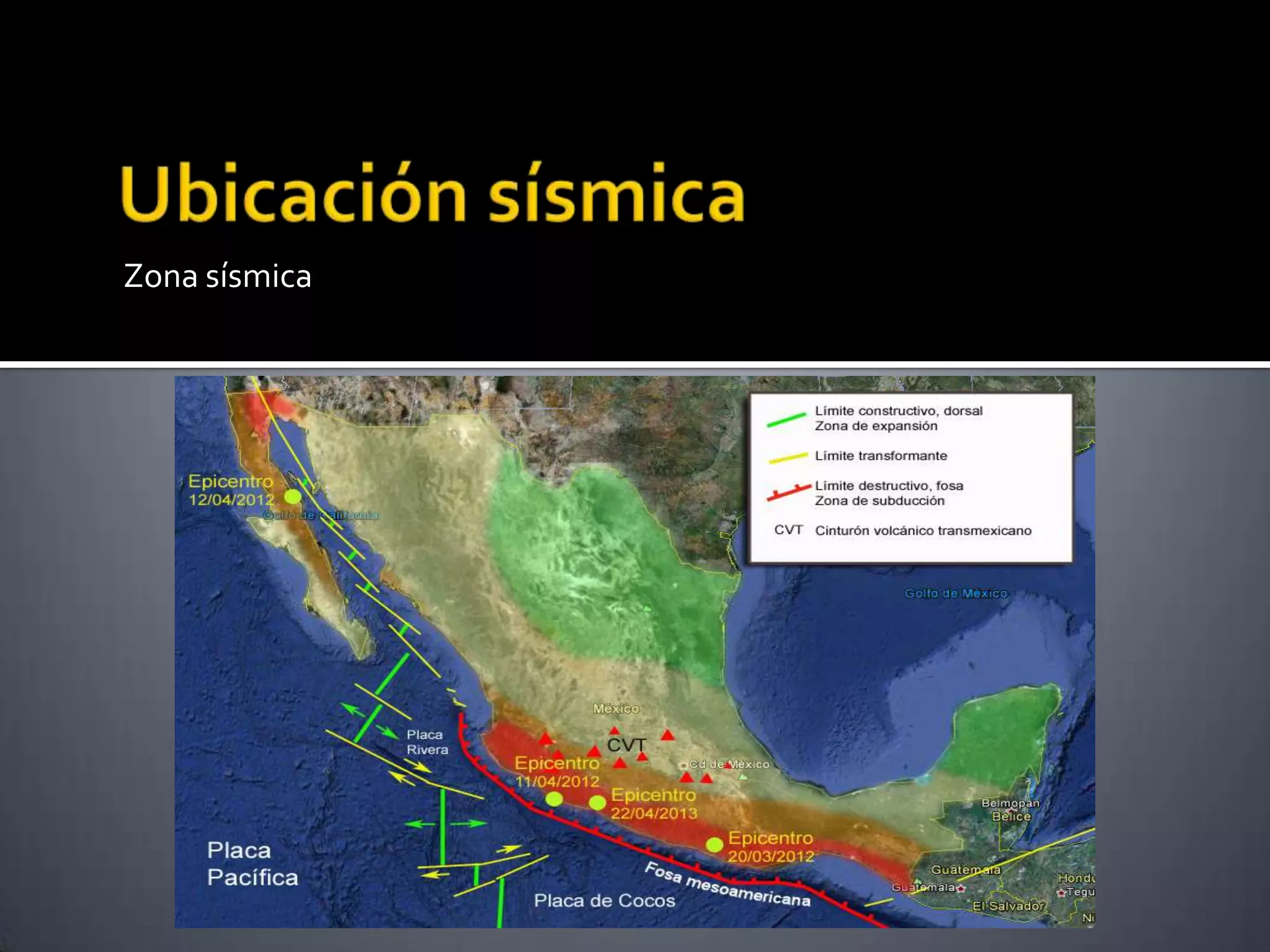

11. Zona sísmica

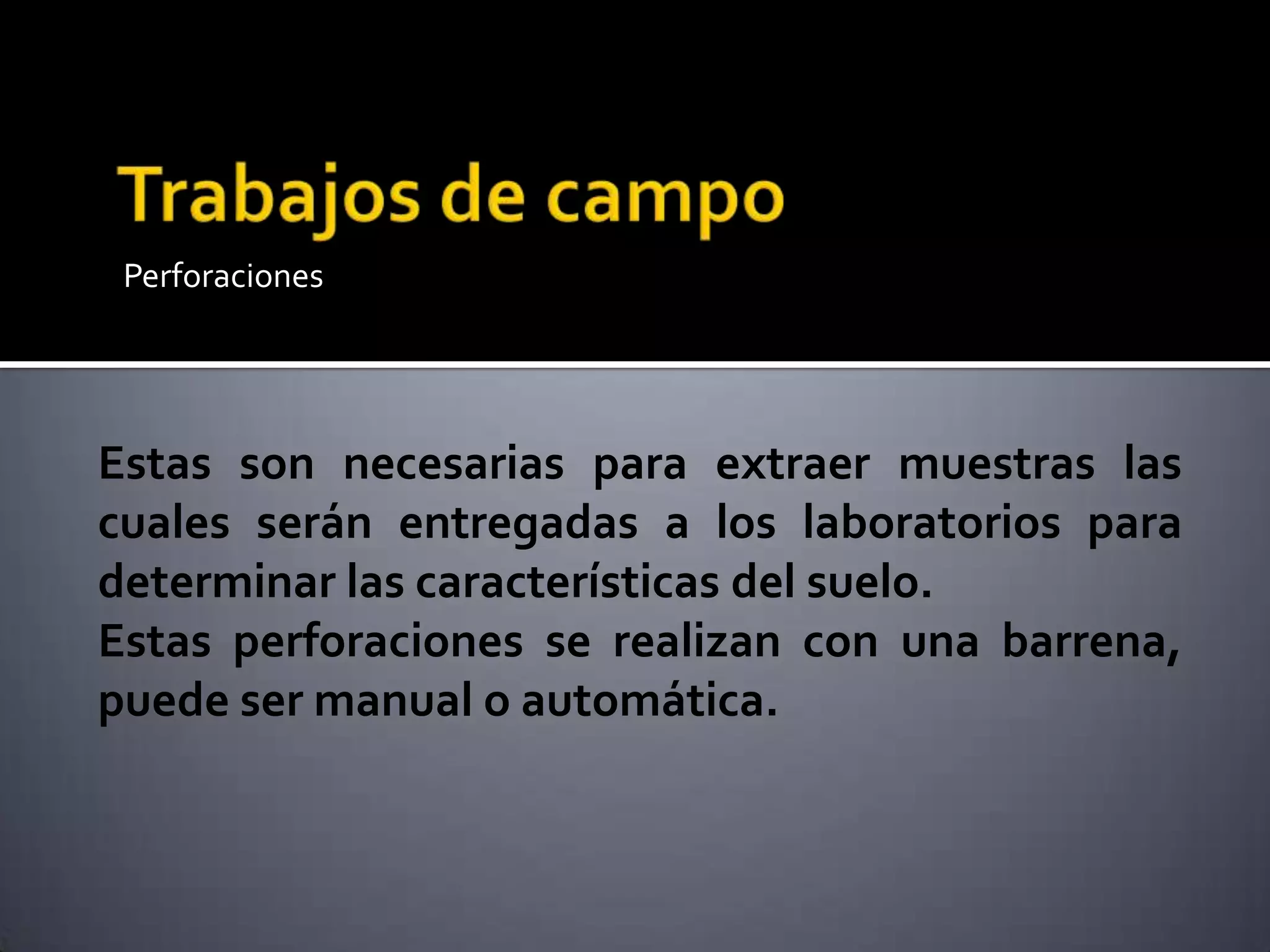

12. Perforaciones
Estas son necesarias para extraer muestras las
cuales serán entregadas a los laboratorios para
determinar las características del suelo.
Estas perforaciones se realizan con una barrena,
puede ser manual o automática.

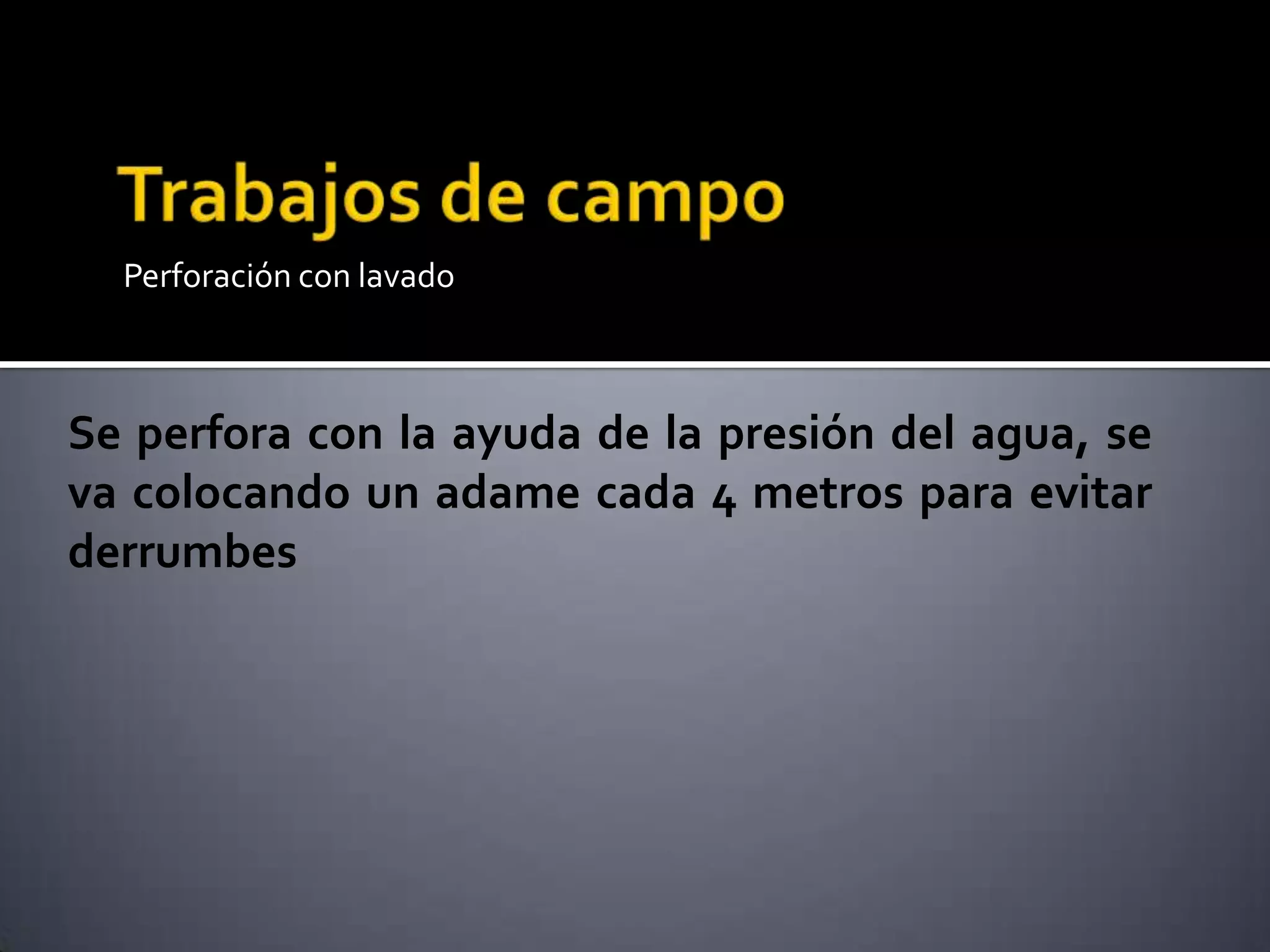

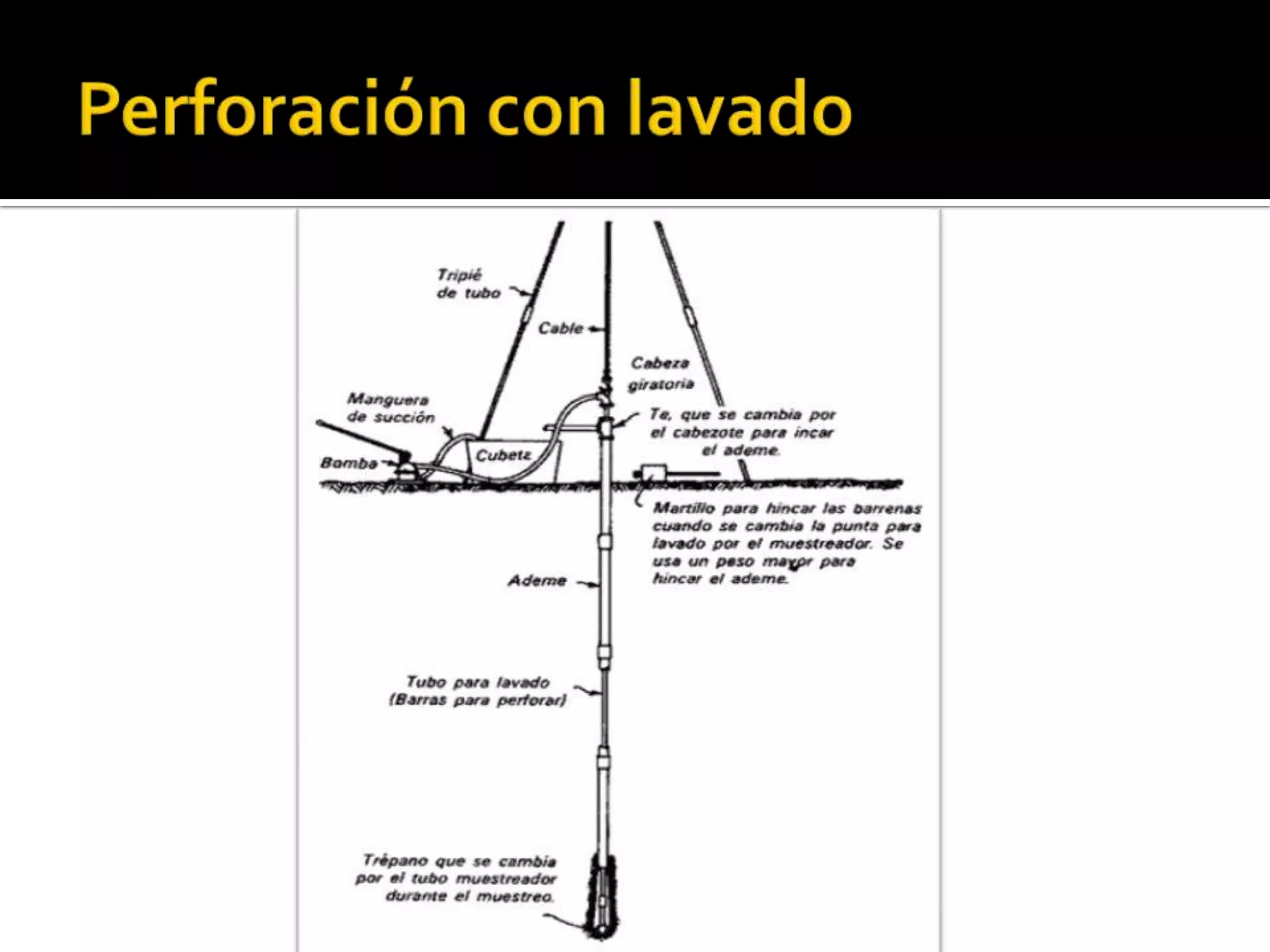

13. Perforación con lavado
Se perfora con la ayuda de la presión del agua, se
va colocando un adame cada 4 metros para evitar
derrumbes

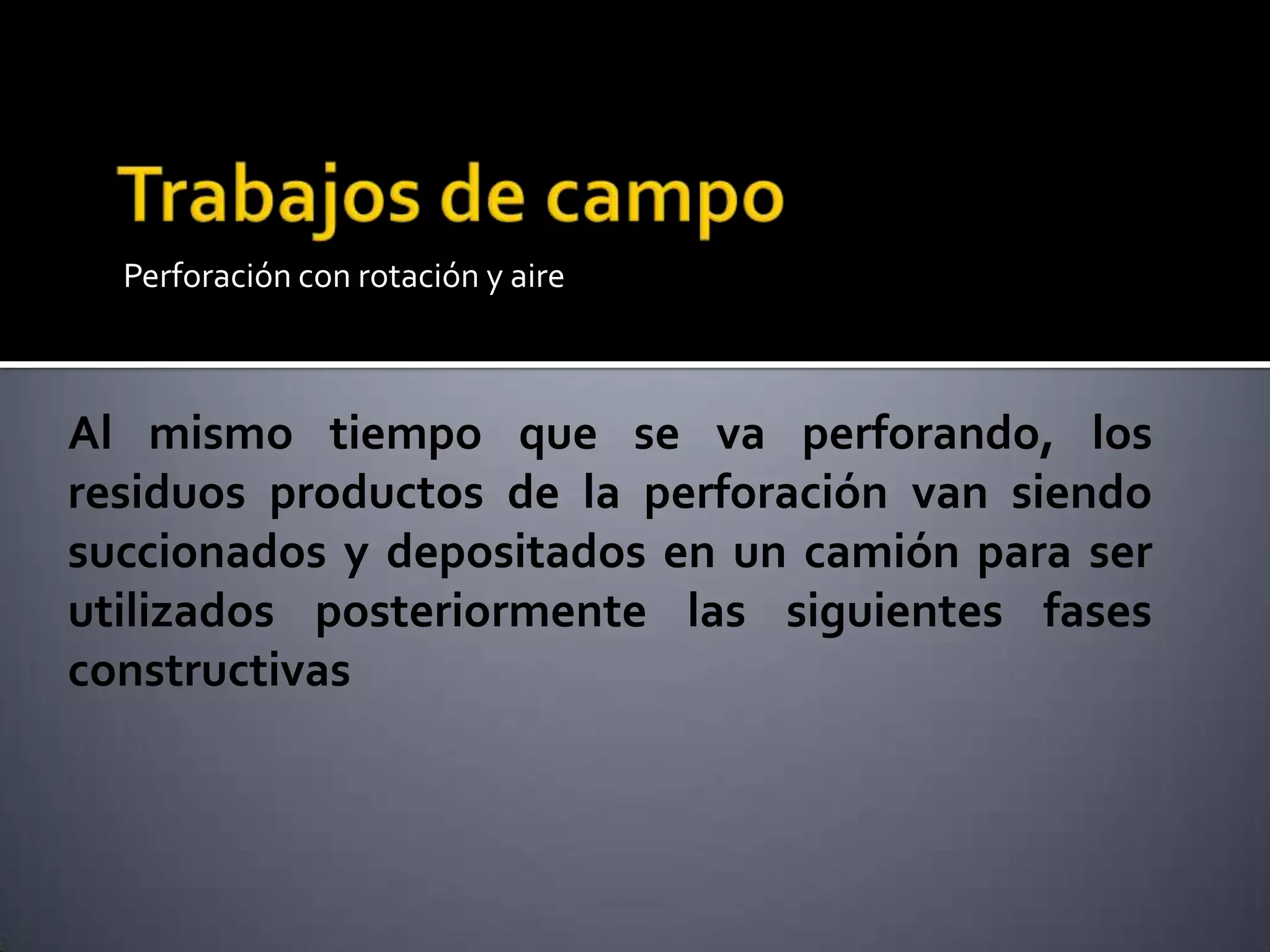

15. Perforación con rotación y aire
Al mismo tiempo que se va perforando, los
residuos productos de la perforación van siendo
succionados y depositados en un camión para ser
utilizados posteriormente las siguientes fases
constructivas

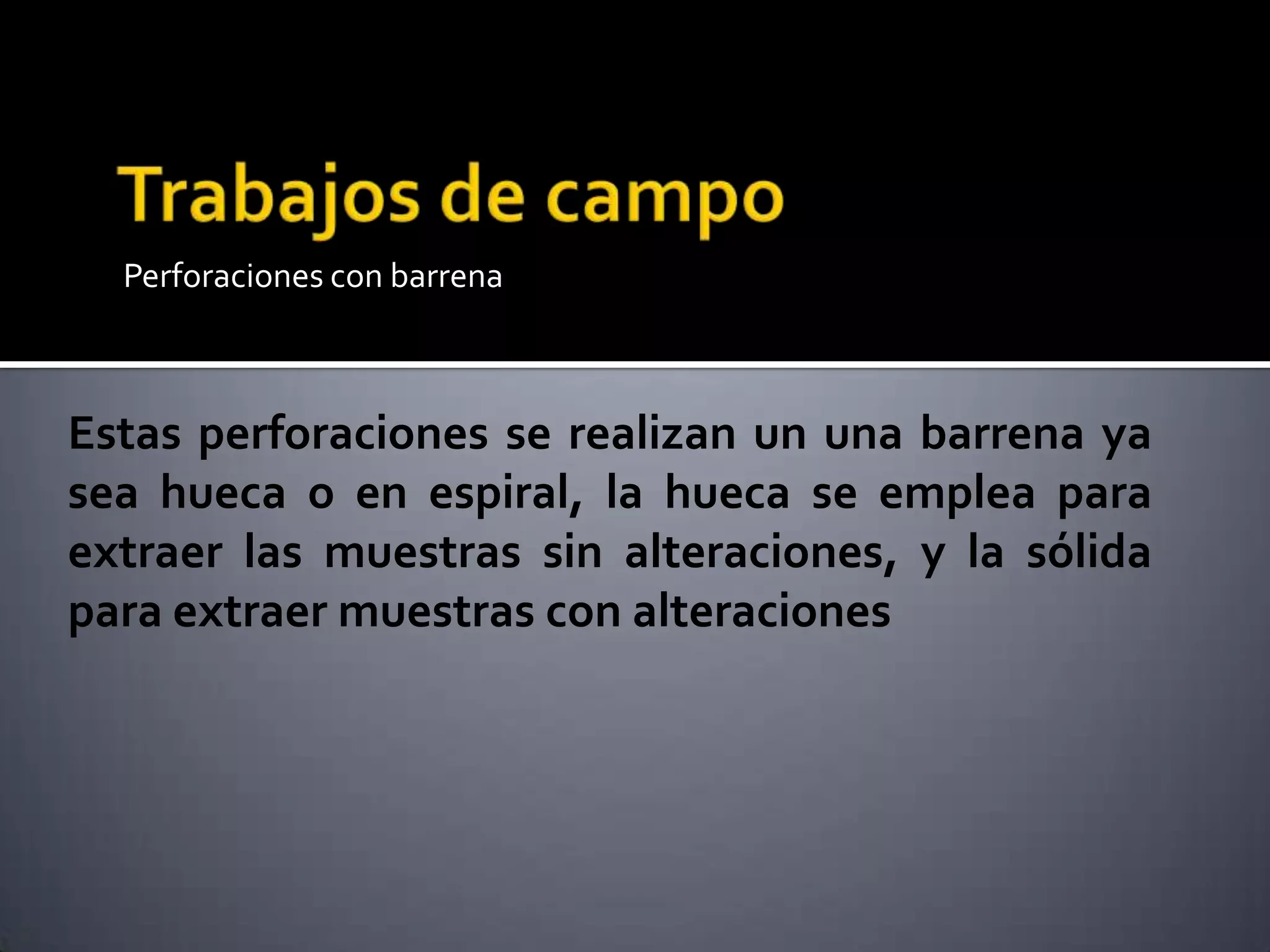

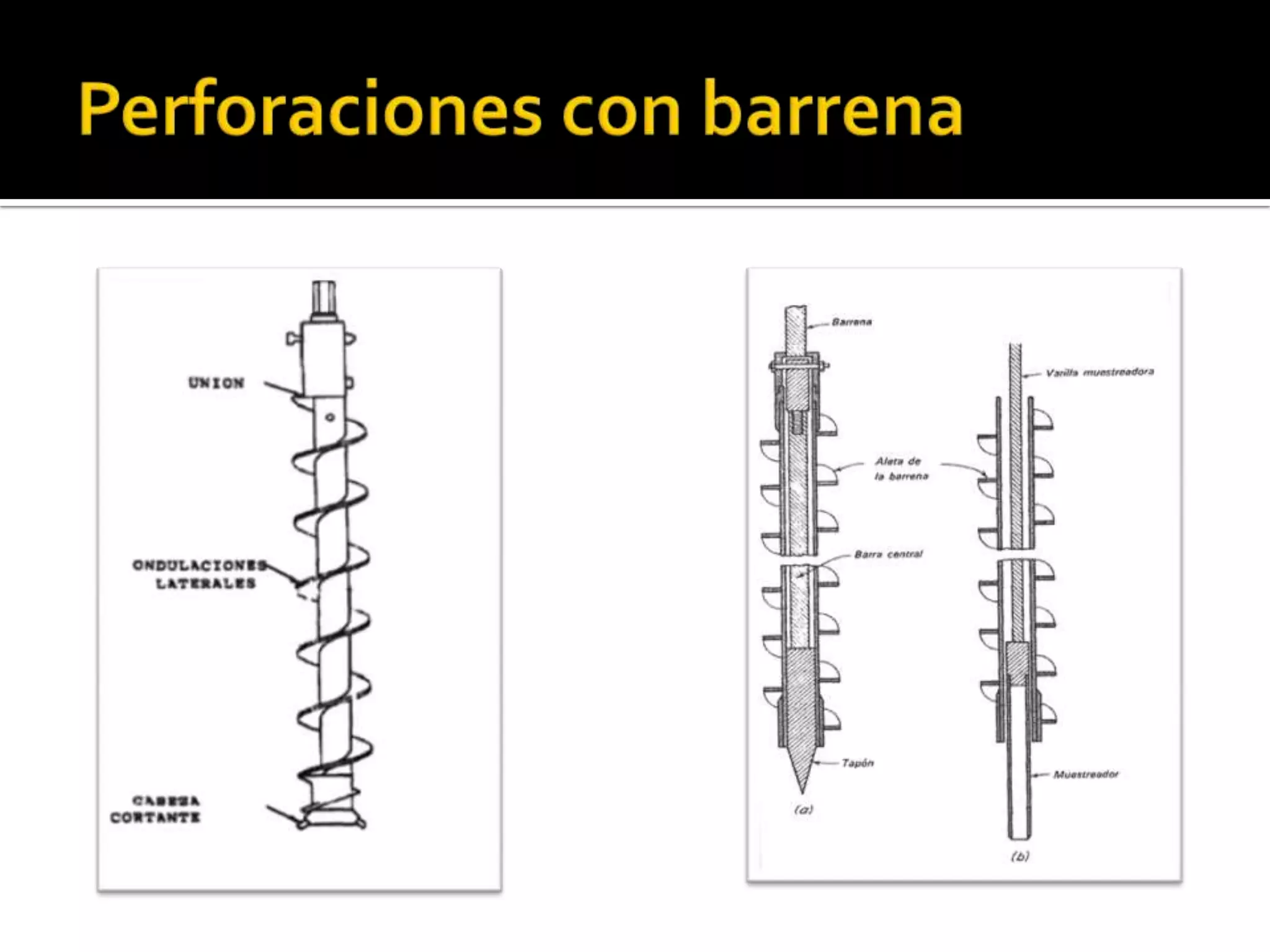

17. Perforaciones con barrena
Estas perforaciones se realizan un una barrena ya
sea hueca o en espiral, la hueca se emplea para
extraer las muestras sin alteraciones, y la sólida
para extraer muestras con alteraciones

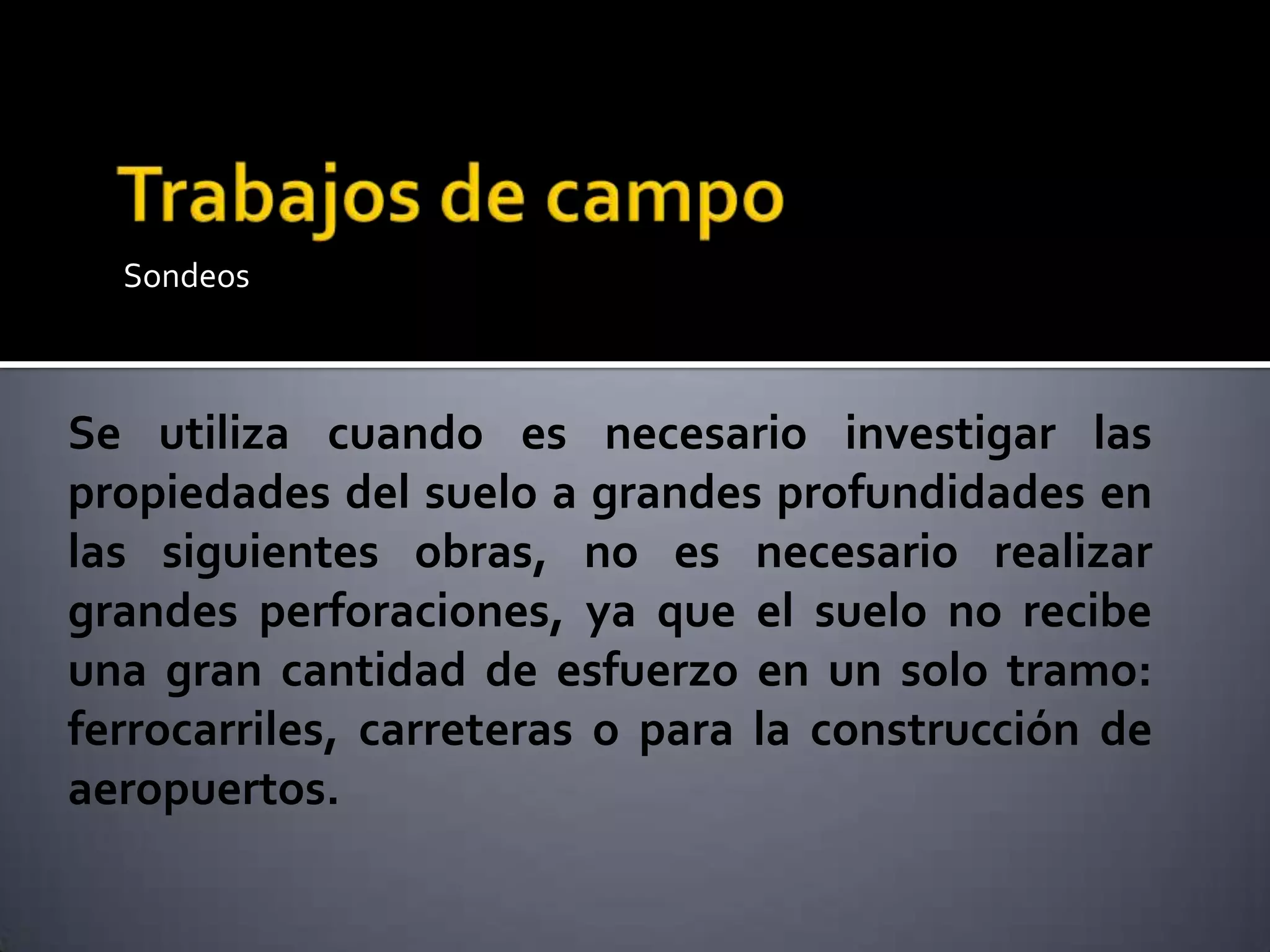

19. Sondeos
Se utiliza cuando es necesario investigar las propiedades del suelo a grandes profundidades en las siguientes obras, no es n
Se utiliza cuando es necesario investigar las
propiedades del suelo a grandes profundidades en
las siguientes obras, no es necesario realizar
grandes perforaciones, ya que el suelo no recibe
una gran cantidad de esfuerzo en un solo tramo:
ferrocarriles, carreteras o para la construcción de
aeropuertos.

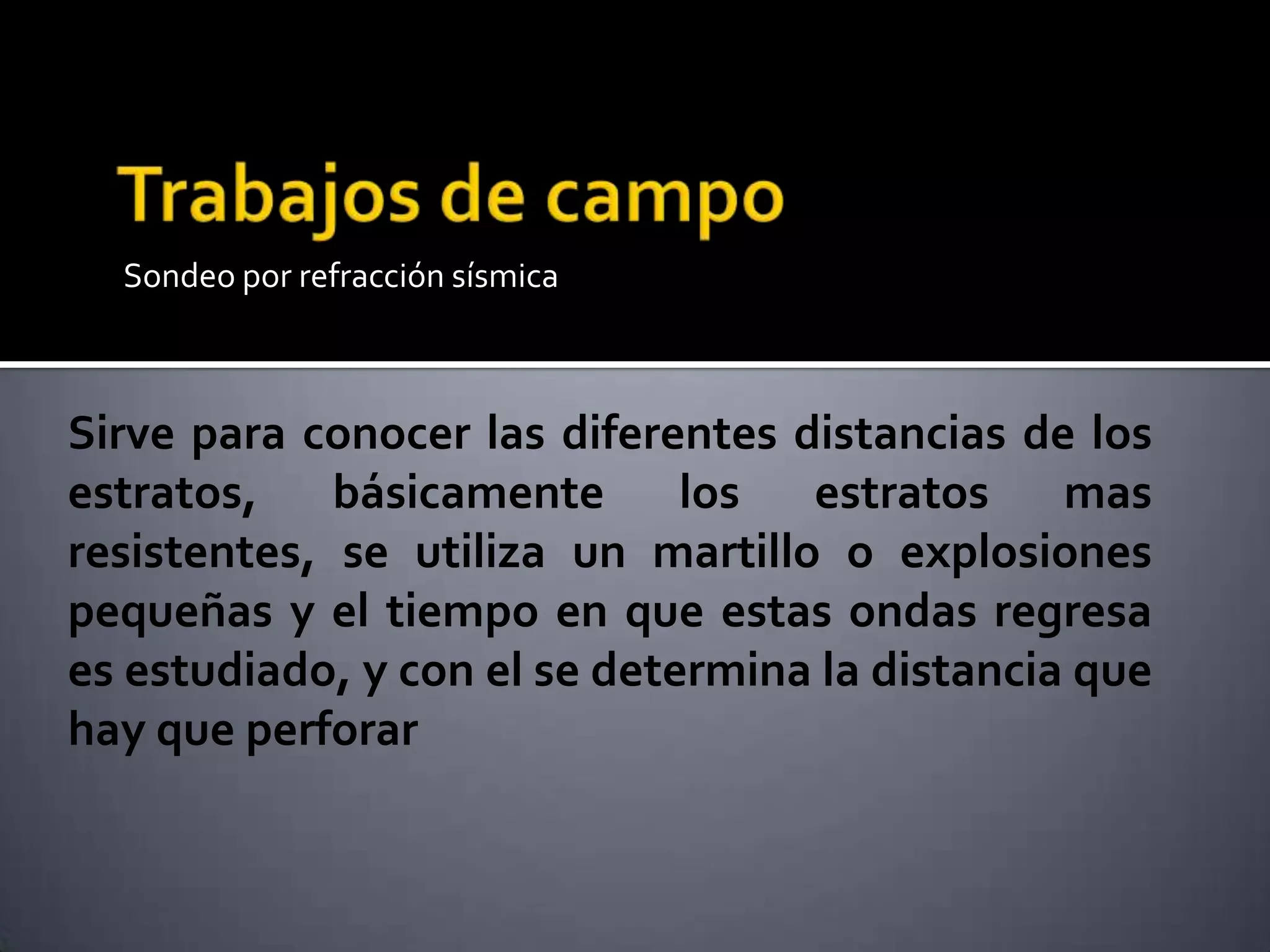

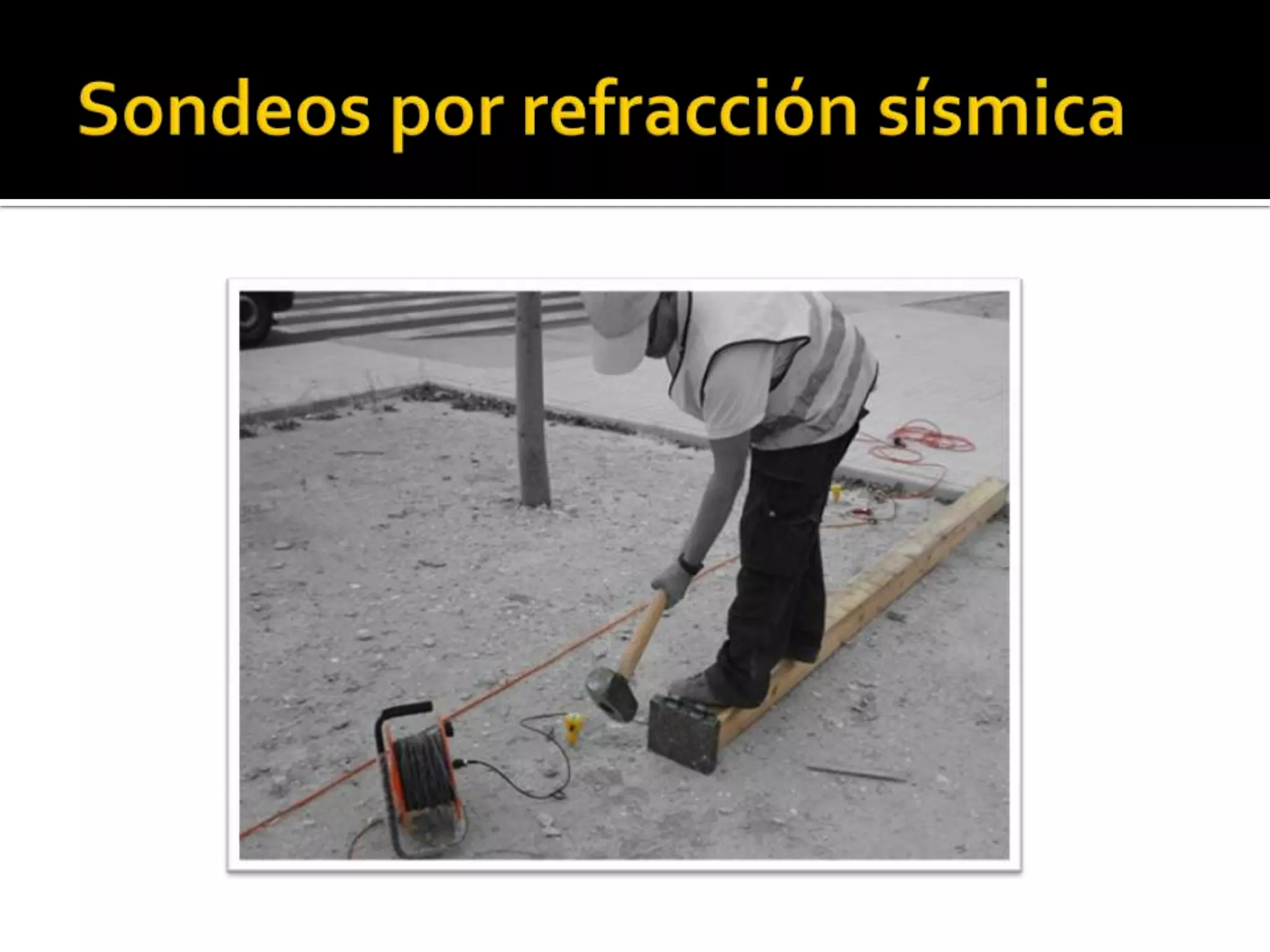

20. Sondeo por refracción sísmica
Sirve para conocer las diferentes distancias de los
estratos, básicamente los estratos mas
resistentes, se utiliza un martillo o explosiones
pequeñas y el tiempo en que estas ondas regresa
es estudiado, y con el se determina la distancia que
hay que perforar

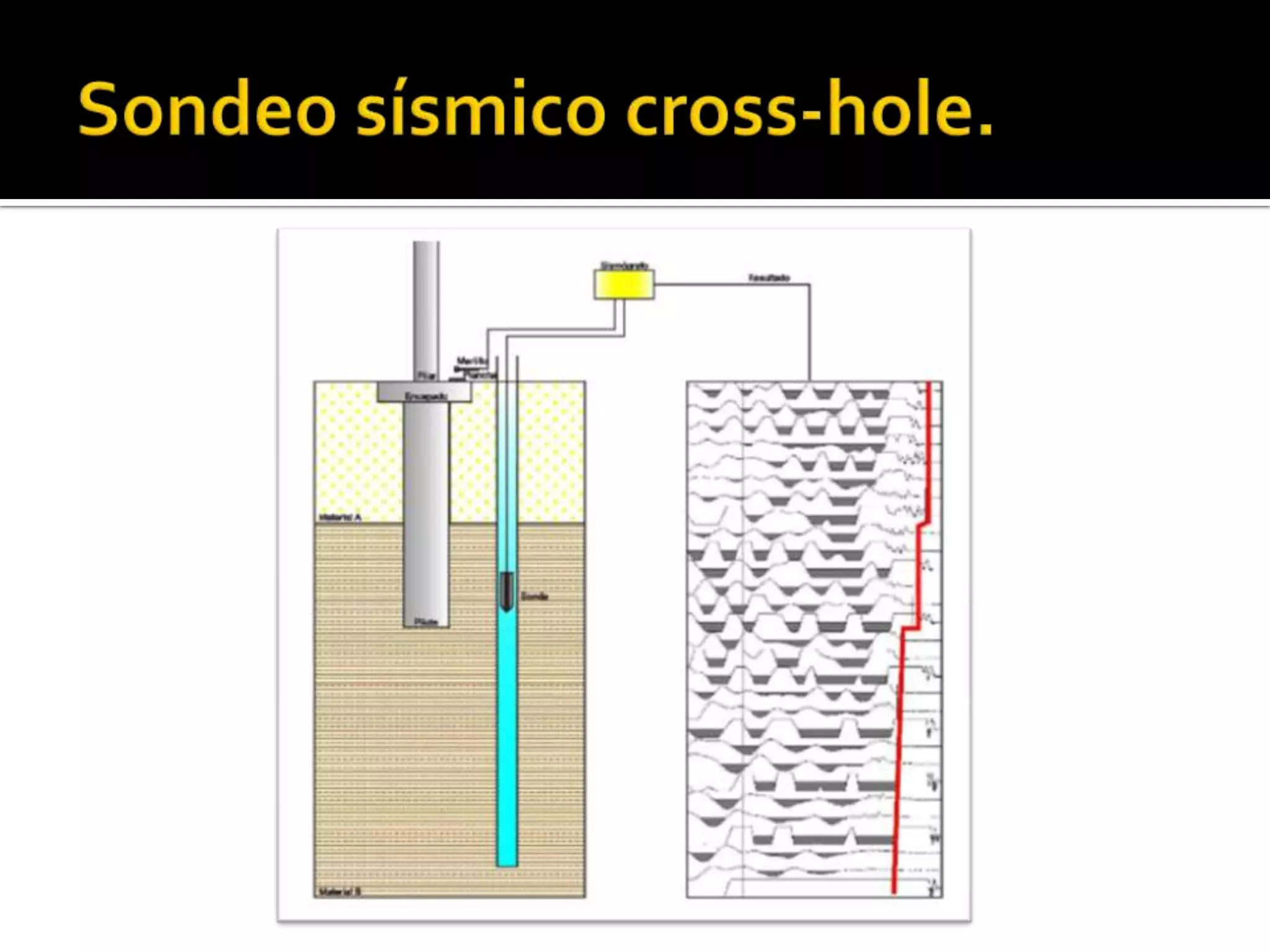

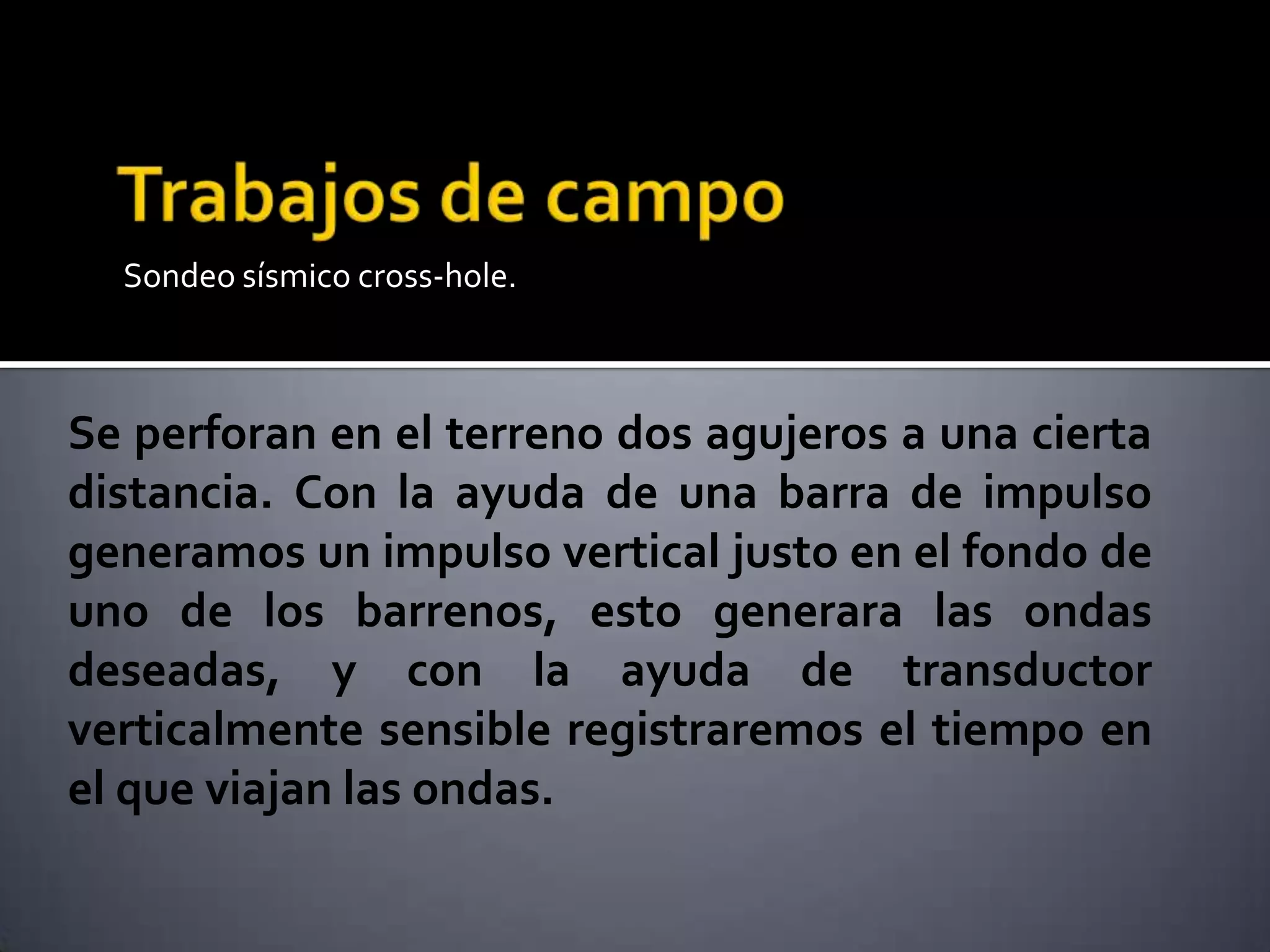

22. Sondeo sísmico cross-hole.
Se perforan en el terreno dos agujeros a una cierta
distancia. Con la ayuda de una barra de impulso
generamos un impulso vertical justo en el fondo de
uno de los barrenos, esto generara las ondas
deseadas, y con la ayuda de transductor
verticalmente sensible registraremos el tiempo en
el que viajan las ondas.

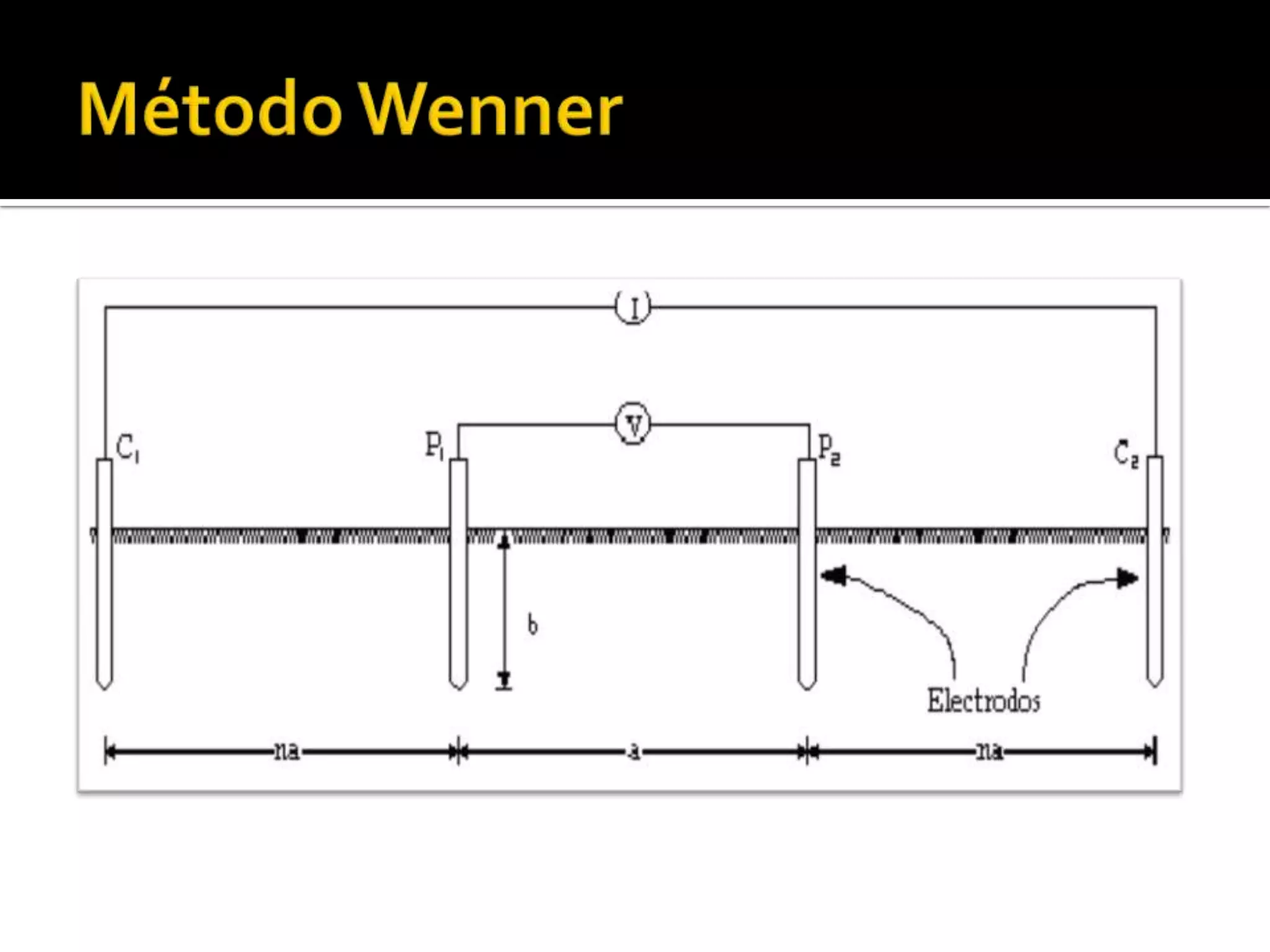

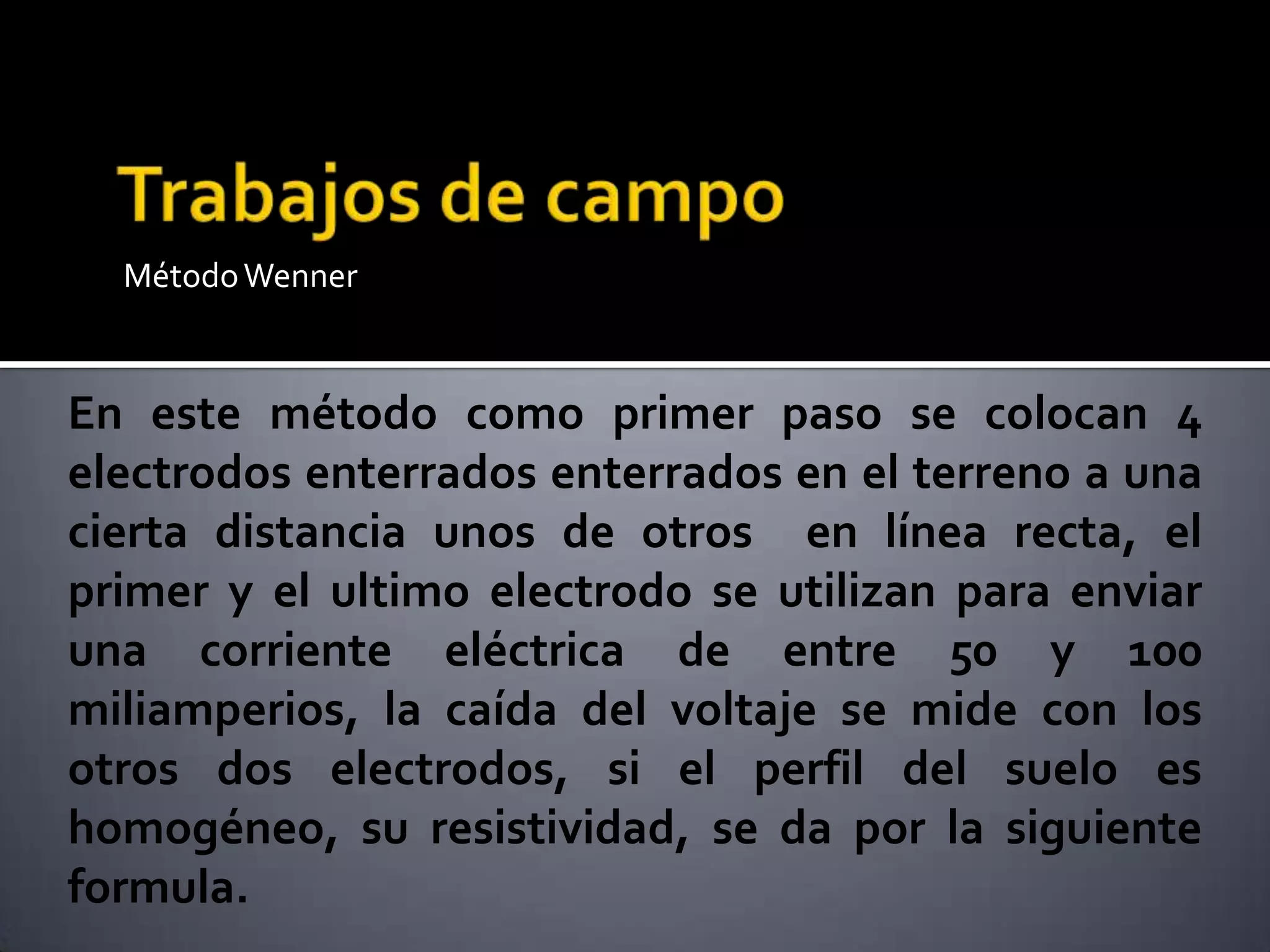

24. MétodoWenner
En este método como primer paso se colocan 4
electrodos enterrados enterrados en el terreno a una
cierta distancia unos de otros en línea recta, el
primer y el ultimo electrodo se utilizan para enviar
una corriente eléctrica de entre 50 y 100
miliamperios, la caída del voltaje se mide con los
otros dos electrodos, si el perfil del suelo es
homogéneo, su resistividad, se da por la siguiente
formula.

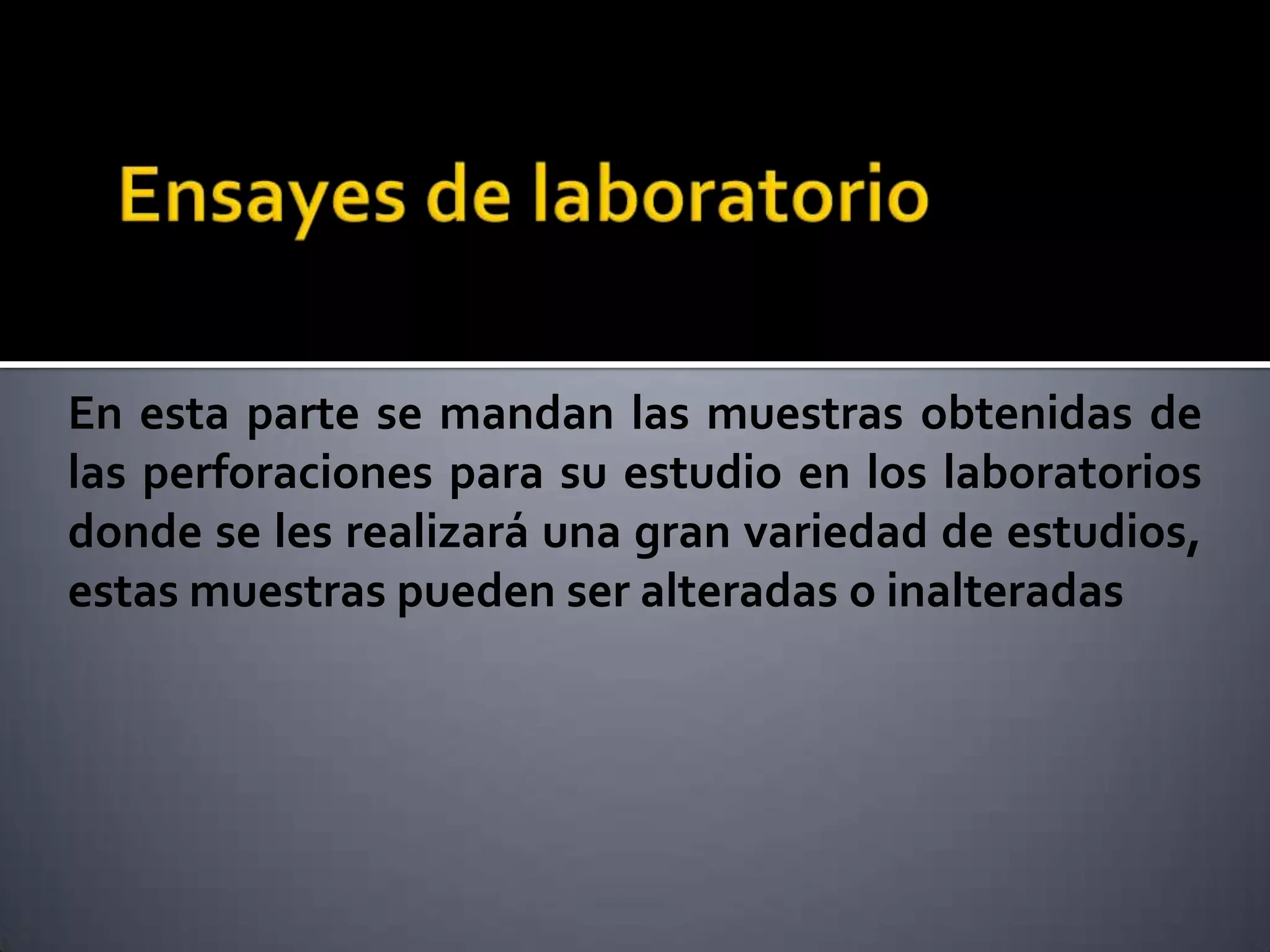

26. En esta parte se mandan las muestras obtenidas de
las perforaciones para su estudio en los laboratorios
donde se les realizará una gran variedad de estudios,
estas muestras pueden ser alteradas o inalteradas

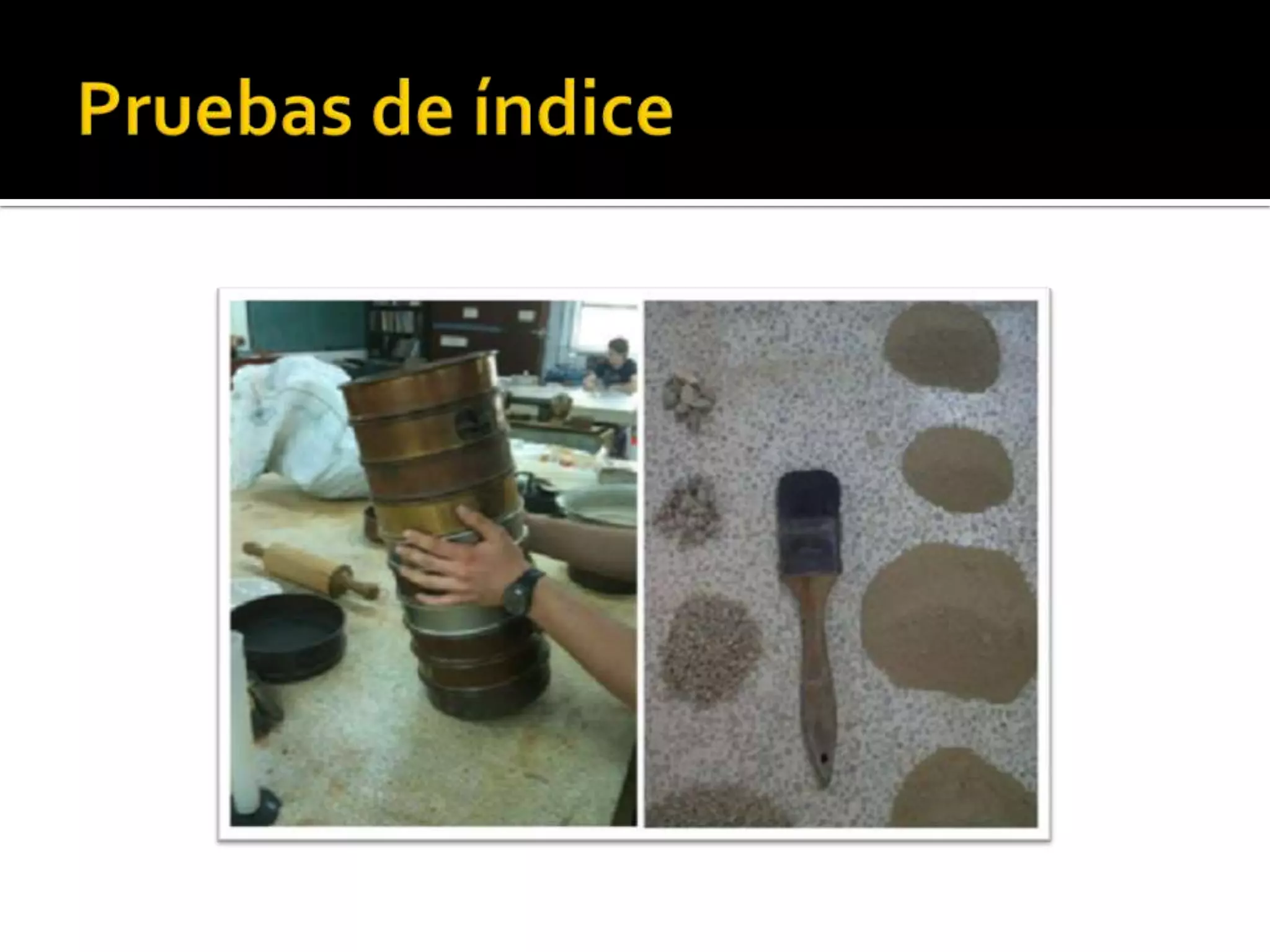

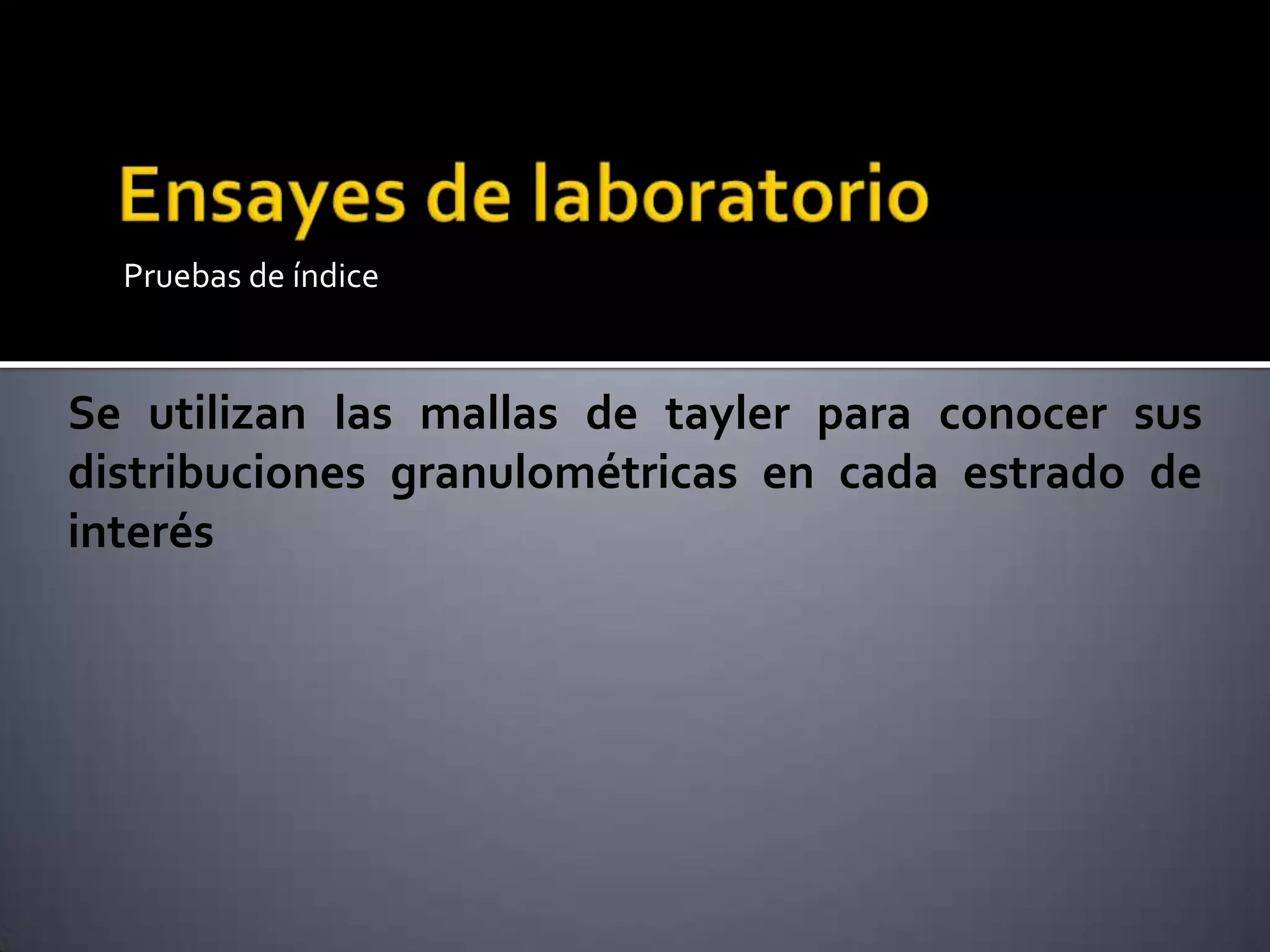

27. Pruebas de índice
Se utilizan las mallas de tayler para conocer sus
distribuciones granulométricas en cada estrado de
interés

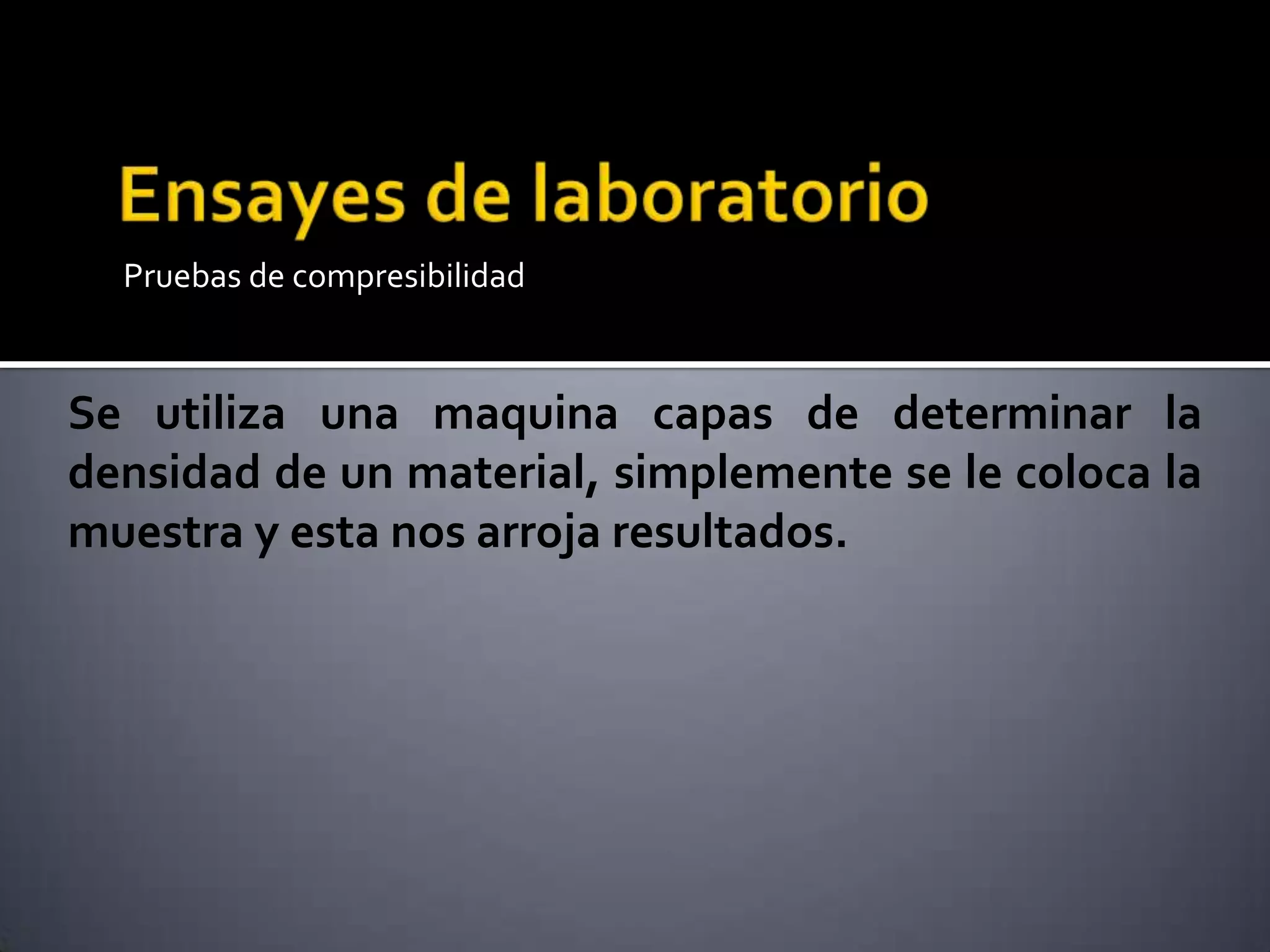

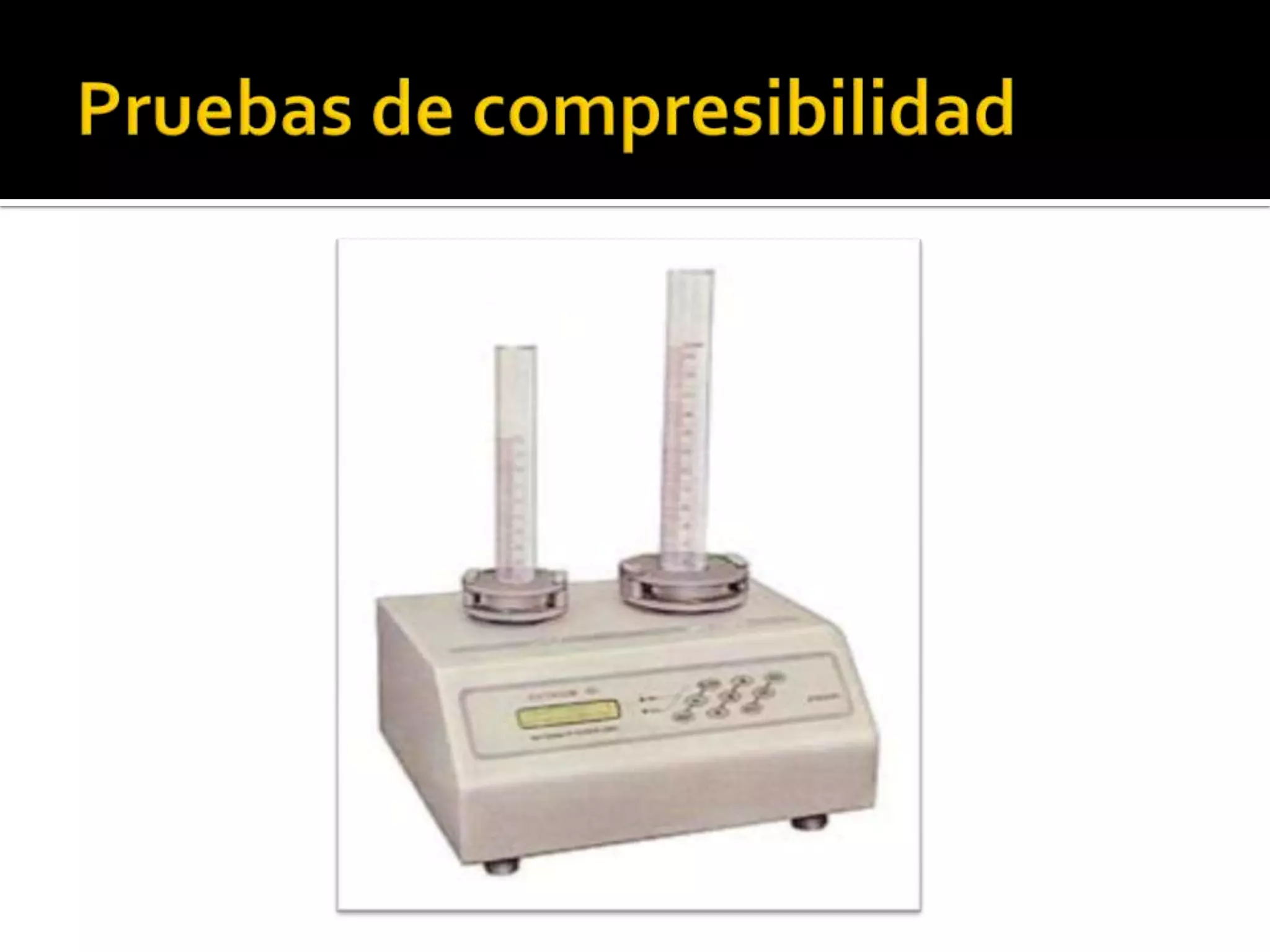

29. Pruebas de compresibilidad
Se utiliza una maquina capas de determinar la
densidad de un material, simplemente se le coloca la
muestra y esta nos arroja resultados.

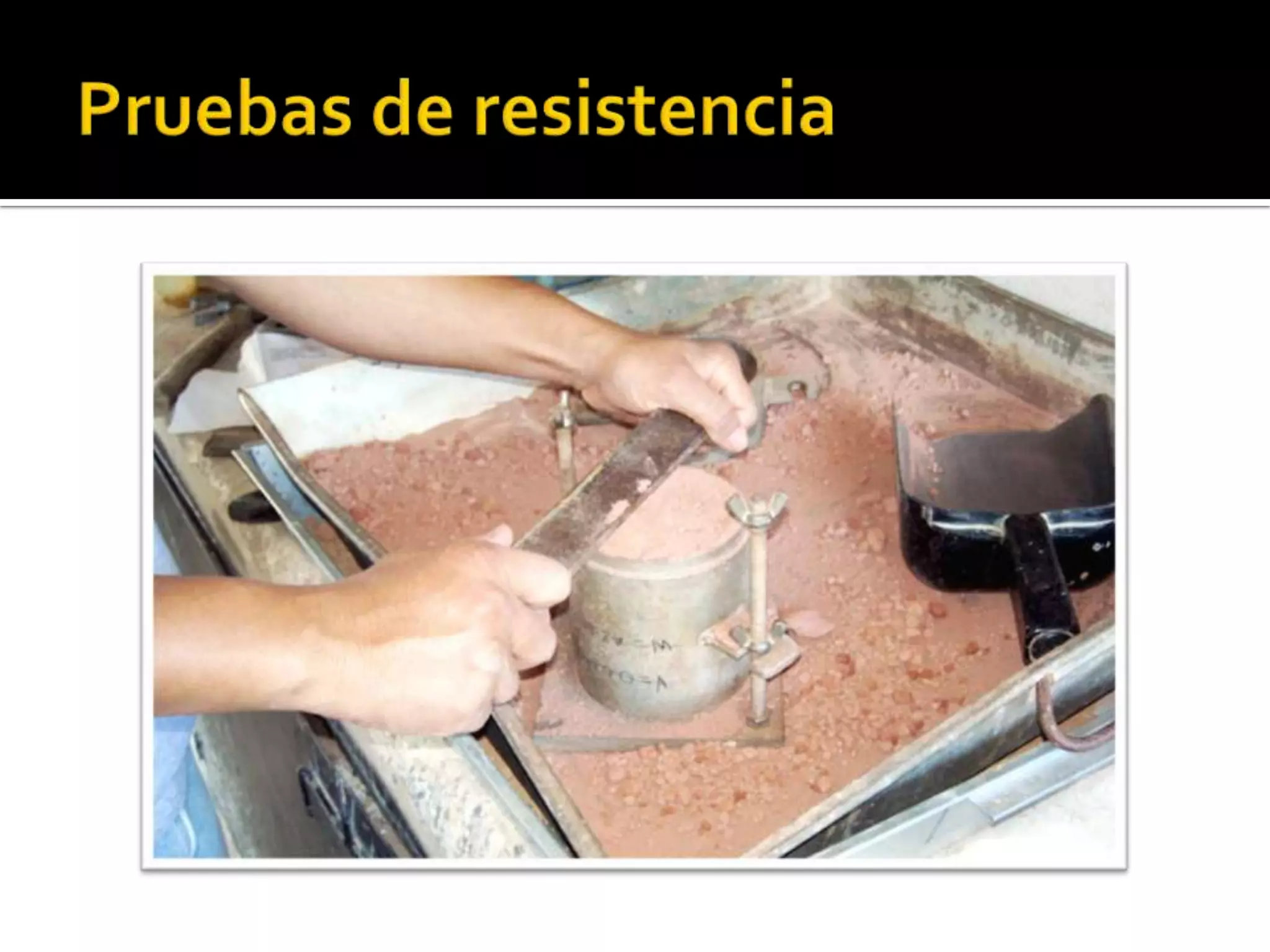

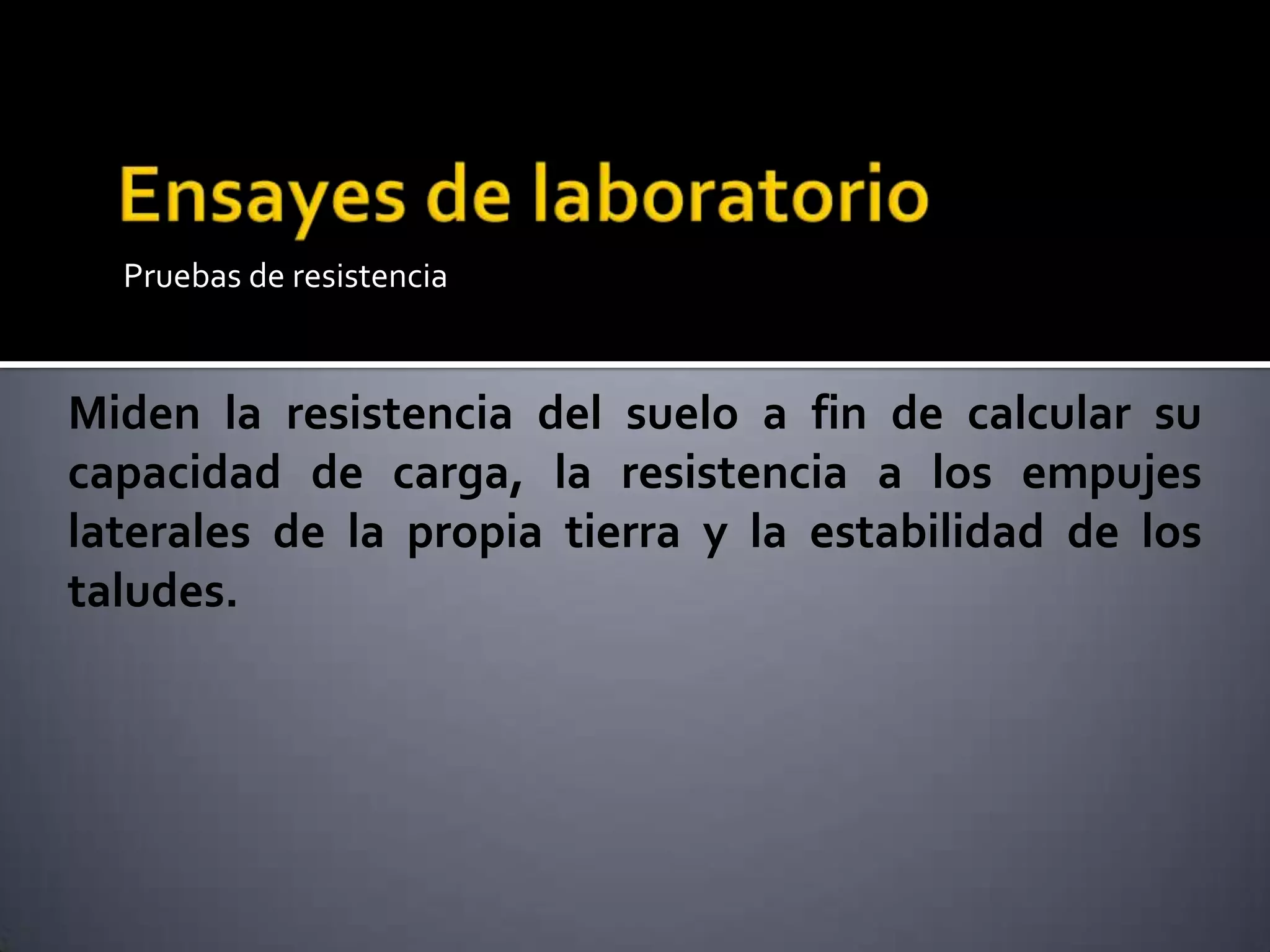

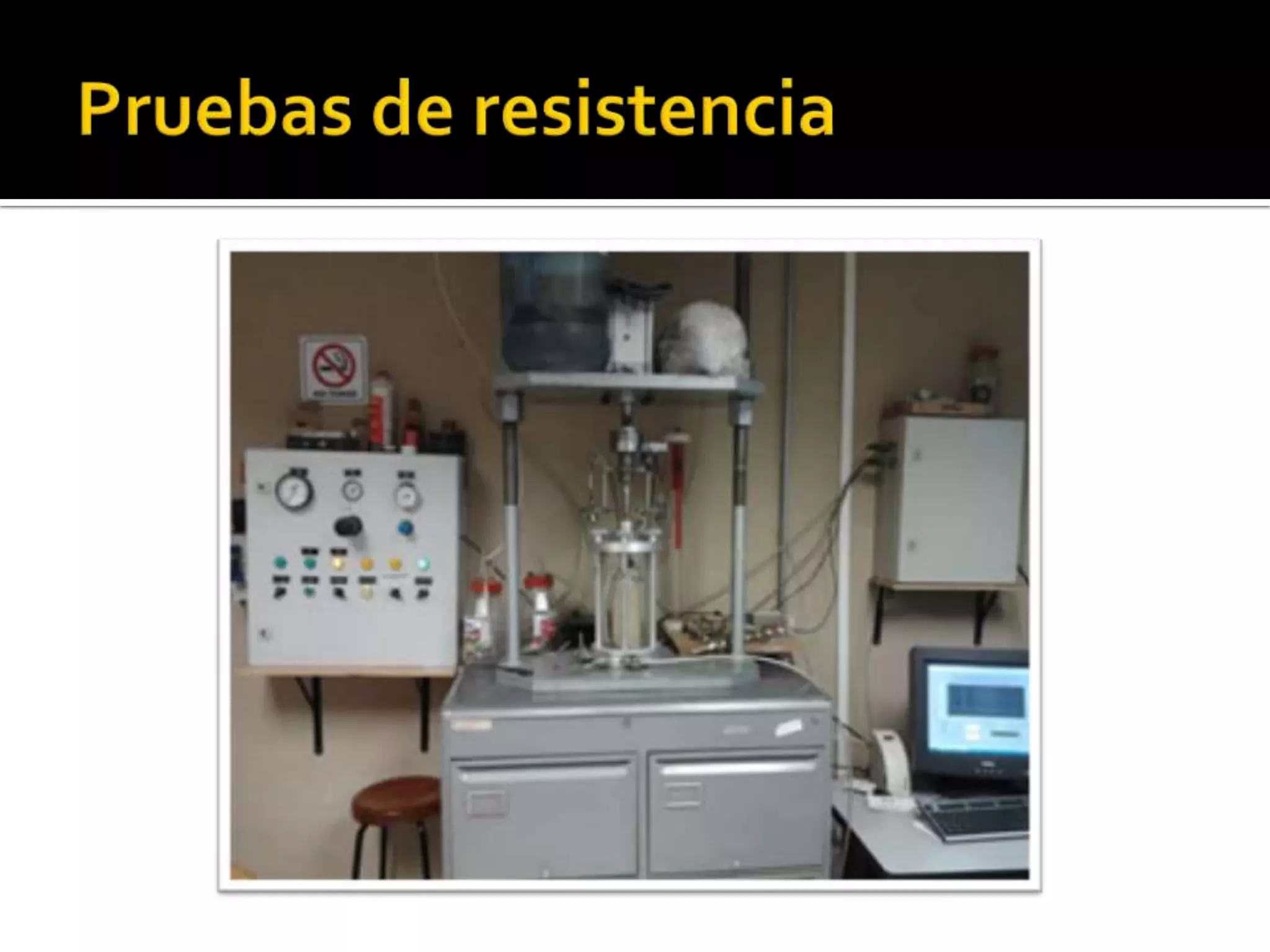

31. Pruebas de resistencia
Miden la resistencia del suelo a fin de calcular su
capacidad de carga, la resistencia a los empujes
laterales de la propia tierra y la estabilidad de los
taludes.

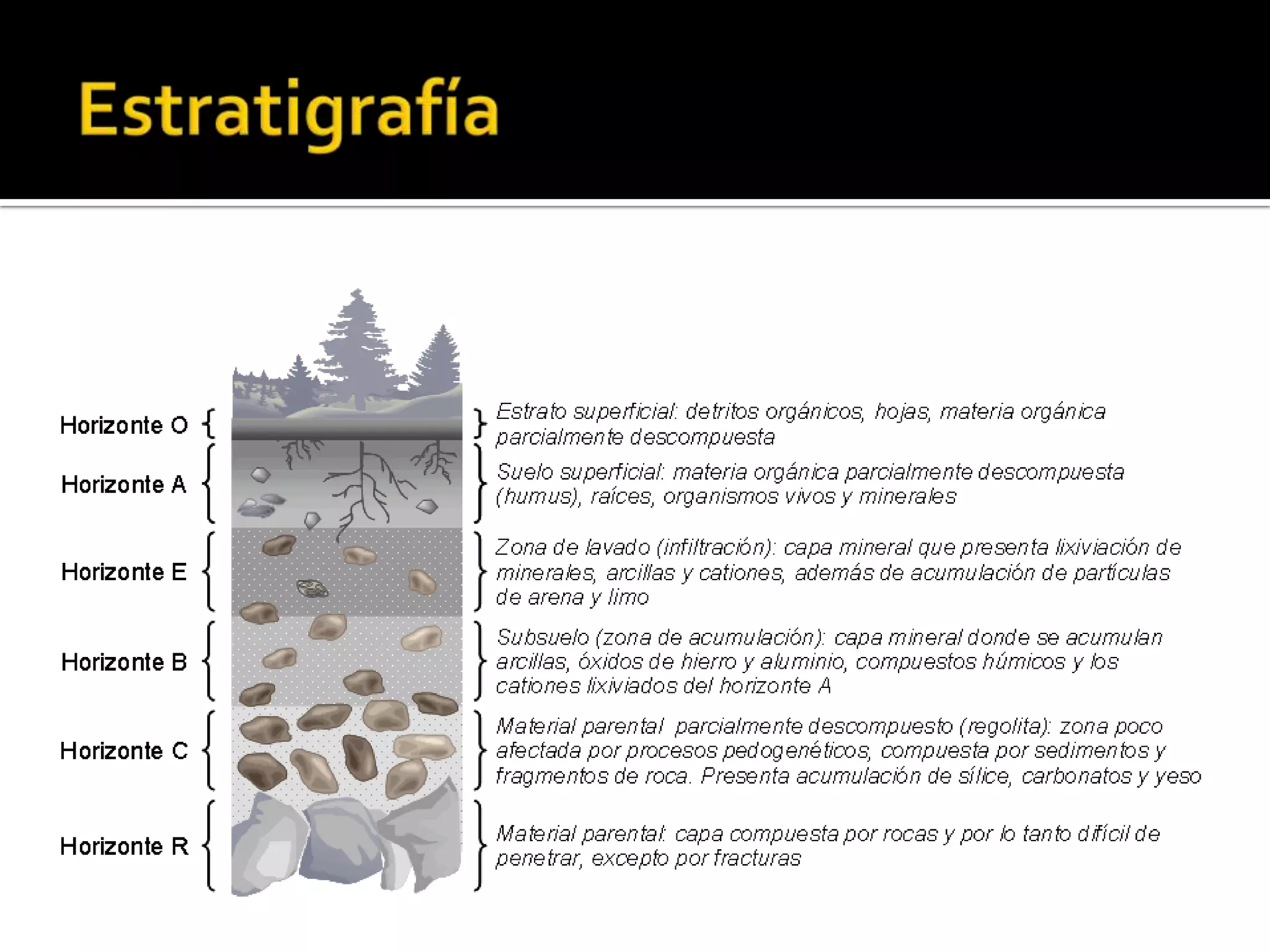

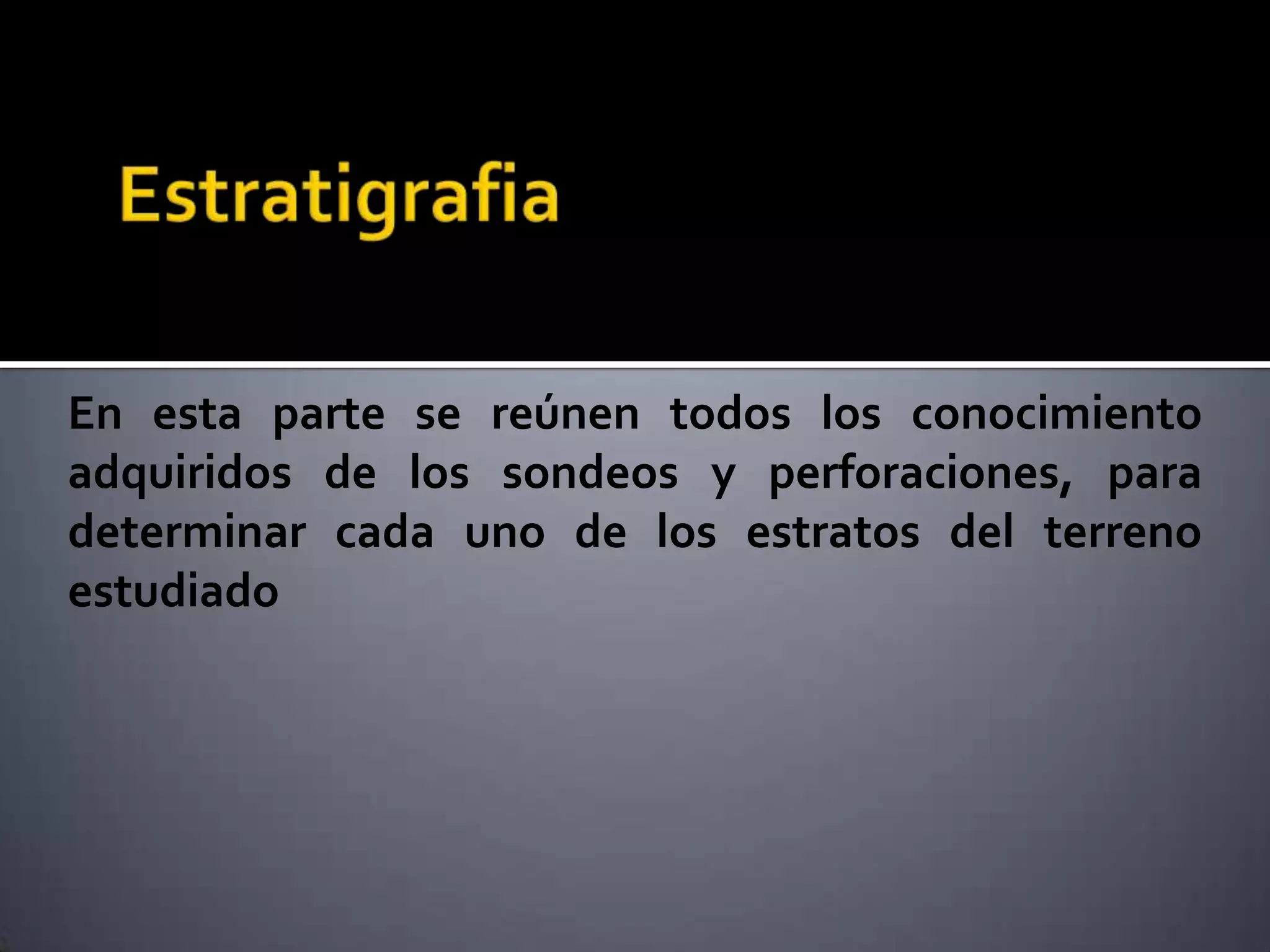

34. En esta parte se reúnen todos los conocimiento
adquiridos de los sondeos y perforaciones, para
determinar cada uno de los estratos del terreno
estudiado

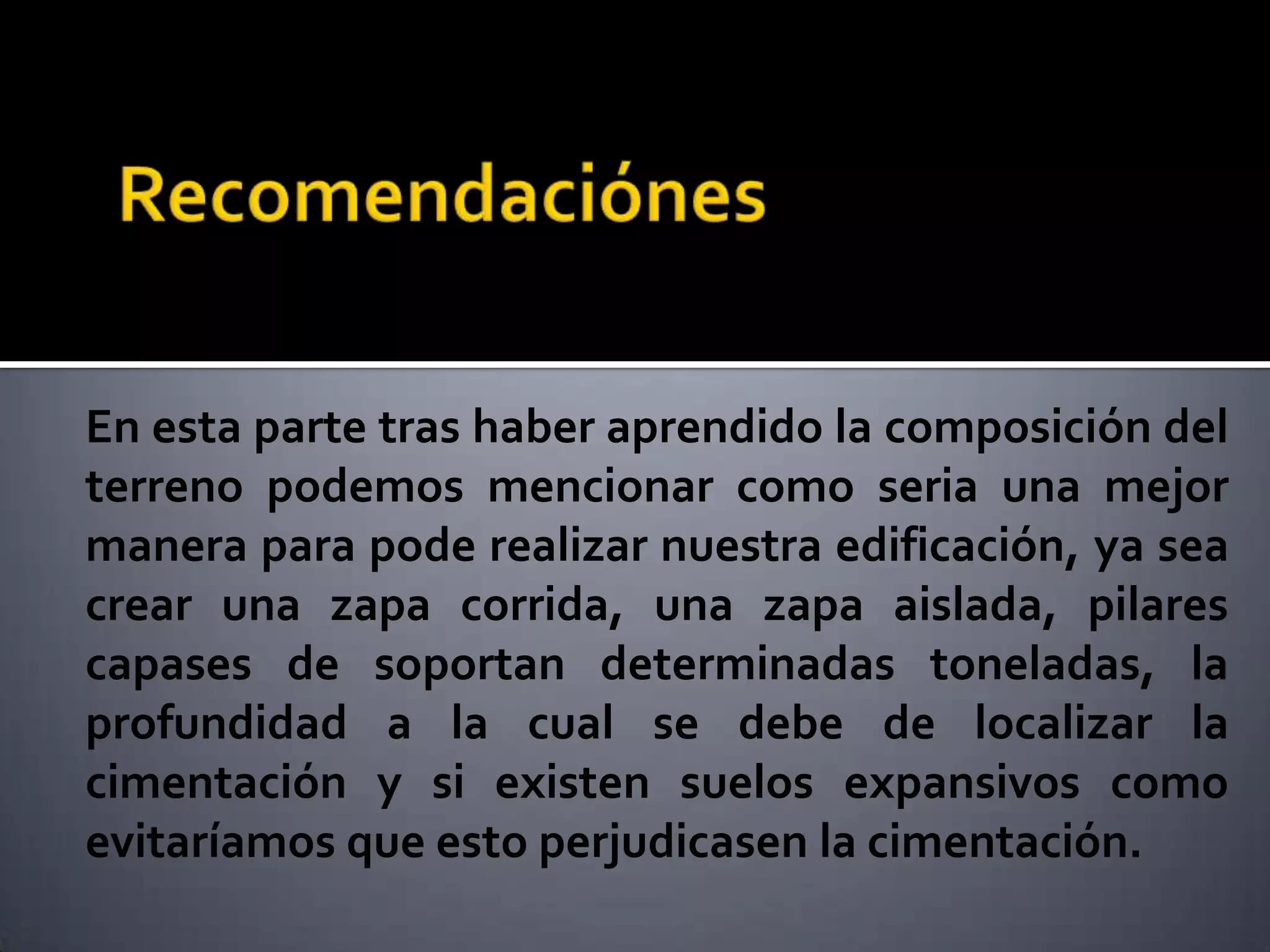

36. En esta parte tras haber aprendido la composición del
terreno podemos mencionar como seria una mejor
manera para pode realizar nuestra edificación, ya sea
crear una zapa corrida, una zapa aislada, pilares
capases de soportan determinadas toneladas, la
profundidad a la cual se debe de localizar la
cimentación y si existen suelos expansivos como
evitaríamos que esto perjudicasen la cimentación.
