El documento describe los elementos básicos del plano cartesiano, incluyendo las coordenadas de puntos, la distancia entre puntos, y cómo trazar circunferencias, parábolas, elipses e hipérbolas. Explica que el plano cartesiano está formado por dos ejes perpendiculares y cómo usar coordenadas para localizar puntos. También define conceptos como centro, radio, diámetro y ecuaciones para representar diferentes curvas.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN
UNIVERSIDAD POLITECNICA TERRITORIAL ANDRÉS ELOY BLANCO
BARQUISIMETO – ESTADO LARA
MARÍA GIL
SECCIÓN: AD0105
PLANO NÚMERICO

2. PLANO NUMÉRICO
El plano numérico, llamado cartesiano está formado por dos rectas numéricas, una horizontal y otra vertical que se
cortan en un punto. La recta horizontal es llamada eje de las abscisas o de las equis (x), y la vertical, eje de las ordenadas
o de las yes, (y); el punto donde se cortan recibe el nombre de origen. El plano cartesiano tiene como finalidad describir
la posición de puntos, los cuales se representan por sus coordenadas o pares ordenados. Las coordenadas se forman
asociando un valor del eje de las "X" y uno de las "Y", respectivamente, esto indica que un punto se puede ubicar en el
plano cartesiano con base en sus coordenadas, lo cual se representa como:
P (x, y) Para localizar puntos en el plano cartesiano se debe llevar a cabo el
siguiente procedimiento:
1. Para localizar la abscisa o valor de x, se cuentan las unidades
correspondientes hacia la derecha si son positivas o hacia a izquierda si
son negativas, a partir del punto de origen, en este caso el cero.
2. Desde donde se localiza el valor de x, se cuentan las unidades
correspondientes hacia arriba si son positivas o hacia abajo, si son
negativas y de esta forma se localiza cualquier punto dadas sus
coordenadas.

3. EJEMPLOS:
Localizar el punto A ( -4, 5 ) en el plano cartesiano.
Este procedimiento también se emplea cuando se
requiere determinar las coordenadas de cualquier
punto que esté en el plano cartesiano.
Determinar las coordenadas del punto M.
Las coordenadas del punto M son (3,-5).

4. DISTANCIA
¿Qué es la distancia entre dos puntos sobre un plano? Es simplemente la distancia mínima que hay entre ambas
posiciones, las cuales vienen determinadas por las sus coordenadas en el eje de las X y en el eje de las Y. La distancia
mínima es sinónimo del camino más corto que separa a ambas singularidades.
EJEMPLO

5. PUNTO MEDIO
Punto medio en matemática, es el punto que se encuentra a la misma distancia de otros dos
puntos cualquiera o extremos de un segmento. Más generalmente punto equidistante en
matemática, es el punto que se encuentra a la misma distancia de dos elementos geométricos,
ya sean puntos, segmentos, rectas.

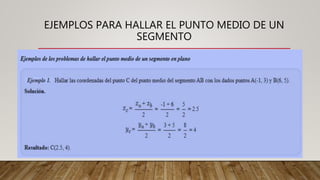

6. EJEMPLOS PARA HALLAR EL PUNTO MEDIO DE UN
SEGMENTO

7. EJEMPLOS PARA HALLAR EL PUNTO MEDIO DE UN
SEGMENTO

8. ECUACIONES Y TRAZADO DE CIRCUNFERENCIAS
La circunferencia se define como el lugar geométrico de los
puntos del plano que equidistan de un punto fijo C (a, b) que
llamamos centro.

9. ELEMENTOS DE LAS CIRCUNFERENCIAS
•Centro, el punto interior equidistante de todos los puntos de la circunferencia.
•Radio, el segmento que une el centro con un punto cualquiera de la circunferencia;
•Diámetro, el mayor segmento que une dos puntos de la circunferencia
•Cuerda, el segmento que une dos puntos de la circunferencia
•Recta secante, la que corta a la circunferencia en dos puntos;
•Recta tangente, la que toca a la circunferencia en un sólo punto;
•Punto de tangencia, el de contacto de la recta tangente con la circunferencia;
•Arco, el segmento curvilíneo de puntos pertenecientes a la circunferencia;

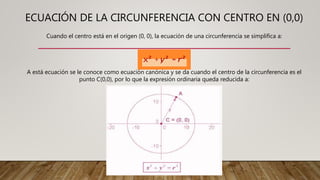

10. ECUACIÓN DE LA CIRCUNFERENCIA CON CENTRO EN (0,0)
Cuando el centro está en el origen (0, 0), la ecuación de una circunferencia se simplifica a:
A está ecuación se le conoce como ecuación canónica y se da cuando el centro de la circunferencia es el
punto C(0,0), por lo que la expresión ordinaria queda reducida a:

11. EJEMPLO:
Determinar la ecuación de la circunferencia que pasa por el punto 6,3 y cuyo centro se encuentra en C(0,0)

12. ECUACIÓN DE LA CIRCUNFERENCIA CON
CENTRO (H,K)
En un sistema de coordenadas cartesianas x-y, la circunferencia con centro en el punto (h, k) distinto del origen y
radio r consta de todos los puntos (x, y) que satisfacen la ecuación.
(x-h)² + (y-k)² =r², donde (h,k) es el centro y r es el radio.
Para determinar la ecuación ordinaria de a circunferencia se necesita las coordenadas del centro y la medida del
radio.

13. ECUACIÓN GENERAL DE LA CIRCUNFERENCIA.
Si conocemos el centro y el radio de una
circunferencia, podemos construir su
ecuación ordinaria, y si operamos los
cuadrados, obtenemos la forma general
de la ecuación de la circunferencia, así:

14. PARÁBOLAS
Es el lugar geométrico de los puntos del plano que equidistan de un punto fijo llamado foco y de una recta fija
llamada directriz .
Ecuación analítica de la parábola: Supongamos que el foco esté situado en el punto (0,c) y la directriz es la recta y =
– c, por lo tanto el vértice está en su punto medio (0,0), si tomamos un punto cualquiera P = (x , y) de la parábola y un
punto Q = (x, – c) de la recta debe de cumplirse que: PF = PQ
Elevando al cuadrado ambos miembros: x2 = 4cy
Si la parábola no tiene su vértice en (0,0) si no en (p, q) entonces la ecuación sería: (x– p)2 = 4c(y – q)
desarrollando la ecuación tendremos: x2 + p2 – 2xp – 4cy + 4cq = 0
Si hacemos D = – 2p
E = – 4c
F = p2 + 4cq
obtendremos que es: x2 + Dx + Ey + F = 0, en la que podemos observar que falta el término de y2.

15. ELIPSES
Es el lugar geométrico de los puntos del plano cuya suma de distancias a dos puntos fijos es constante. Estos dos
puntos fijos se llaman focos de la elipse.
Ecuación analítica de la elipse: para simplificar la explicación ubiquemos a los focos sobre el eje de las x, situados
en los puntos F (c,0) y F' (– c,0). Tomemos un punto cualquiera P de la elipse cuyas coordenadas son (x, y). En el
caso de la elipse la suma de las distancias entre PF y PF' es igual al doble del radio sobre el eje x. Entonces: PF +
PF' = 2a. Aplicando Pitágoras tenemos que:
Elevamos al cuadrado ambos miembros para sacar las raíces y desarrollamos los cuadrados (ver operación) queda
finalmente:

16. HIPÉRBOLA
Es el lugar geométrico de los puntos del plano cuya diferencia de distancias entre dos puntos fijos es constante.
Estos dos puntos fijos se llaman focos de la hipérbola .
Ecuación analítica de la hipérbola: nuevamente ubiquemos los focos sobre el eje x, F = (c,0) y F' = (– c,0), y
tomemos un punto cualquiera P = (x, y) de la hipérbola. En este caso, la diferencia de las distancias entre PF y PF'
es igual al doble de la distancia que hay entre el centro de coordenadas y la intersección de la hipérbola con el eje
x. Entonces tendremos que: PF – PF' = 2a
Elevando al cuadrado ambos miembros y procediendo matemáticamente podemos llegar a esta expresión: (c2 – a2).
x2 – a2y2 – (c2 – a2) a2 = 0 (los cálculos los dejo por tu cuenta pero puedes guiarte con el desarrollo que hicimos
para la elipse). Nuevamente a partir del dibujo y aplicando Pitágoras podemos obtener que c2 = a2 + b2 y por lo
tanto la ecuación nos queda: b2x2 – a2y2 = a2b2. Dividiendo cada término por a2b2 obtenemos:
