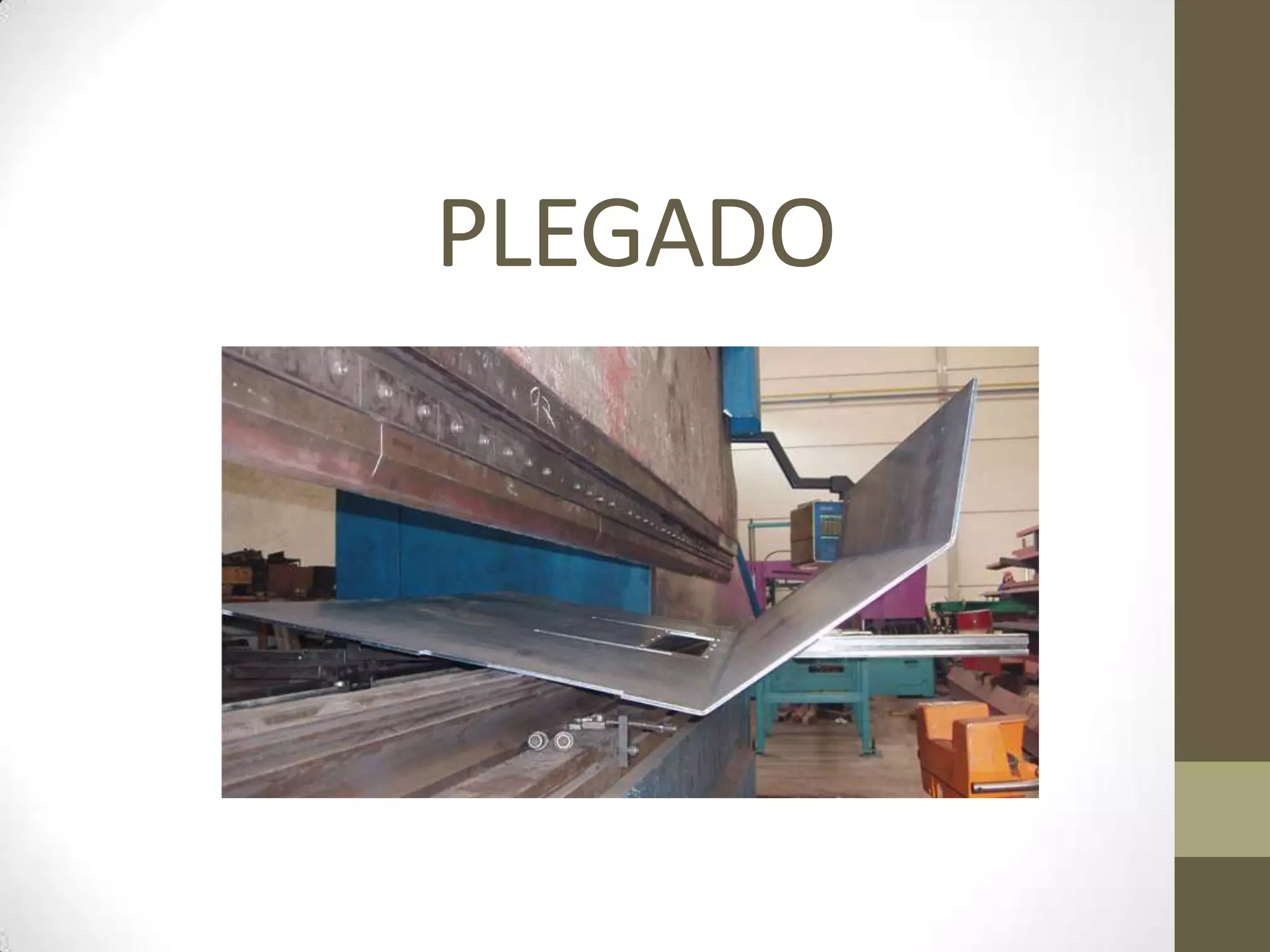

1. PLEGADO

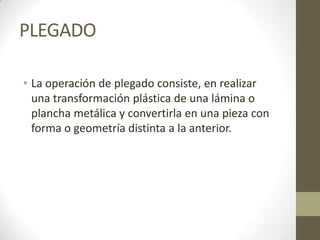

2. PLEGADO
• La operación de plegado consiste, en realizar
una transformación plástica de una lámina o
plancha metálica y convertirla en una pieza con
forma o geometría distinta a la anterior.

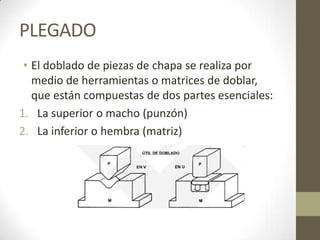

3. PLEGADO
• El doblado de piezas de chapa se realiza por
medio de herramientas o matrices de doblar,
que están compuestas de dos partes esenciales:
1. La superior o macho (punzón)
2. La inferior o hembra (matriz)

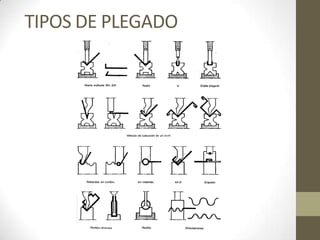

4. TIPOS DE PLEGADO

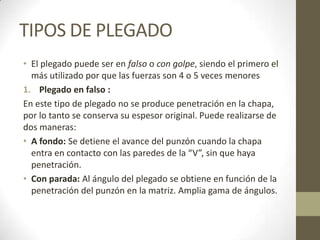

5. TIPOS DE PLEGADO
• El plegado puede ser en falso o con golpe, siendo el primero el
más utilizado por que las fuerzas son 4 o 5 veces menores
1. Plegado en falso :
En este tipo de plegado no se produce penetración en la chapa,
por lo tanto se conserva su espesor original. Puede realizarse de
dos maneras:
• A fondo: Se detiene el avance del punzón cuando la chapa
entra en contacto con las paredes de la “V”, sin que haya
penetración.
• Con parada: Al ángulo del plegado se obtiene en función de la
penetración del punzón en la matriz. Amplia gama de ángulos.

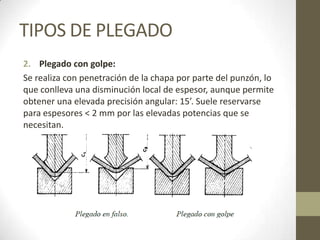

6. TIPOS DE PLEGADO
2. Plegado con golpe:
Se realiza con penetración de la chapa por parte del punzón, lo
que conlleva una disminución local de espesor, aunque permite
obtener una elevada precisión angular: 15’. Suele reservarse
para espesores < 2 mm por las elevadas potencias que se
necesitan.

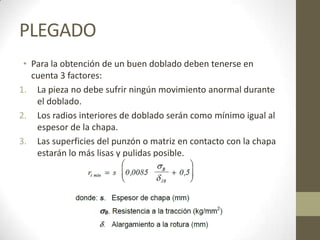

7. PLEGADO
• Para la obtención de un buen doblado deben tenerse en
cuenta 3 factores:
1. La pieza no debe sufrir ningún movimiento anormal durante
el doblado.
2. Los radios interiores de doblado serán como mínimo igual al
espesor de la chapa.
3. Las superficies del punzón o matriz en contacto con la chapa
estarán lo más lisas y pulidas posible.

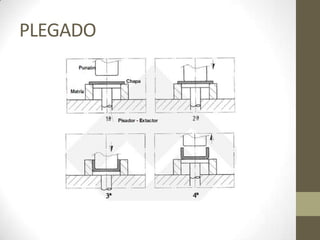

8. PLEGADO

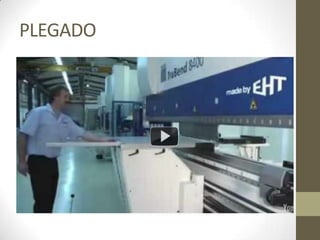

9. PLEGADO

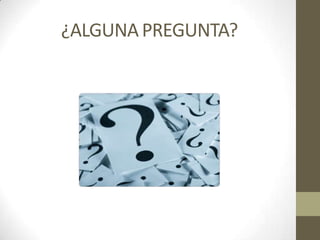

10. ¿ALGUNA PREGUNTA?
