Este documento describe dos ensayos mecánicos realizados como parte de una práctica de ciencia de materiales: el ensayo de péndulo de Charpy y el ensayo de fluencia. El ensayo de péndulo de Charpy mide la energía absorbida al romper probetas de acero con diferentes geometrías, mientras que el ensayo de fluencia determina la deformación plástica de un material bajo carga constante a alta temperatura durante largos períodos de tiempo. La práctica incluye la preparación de las probet

1. Ciencia de Materiales
ALBERTO JIMÉNEZ MARTÍNEZ

2. Ciencia de Materiales
Práctica 3.- Ensayos péndulo de
Charpy y fluencia
Péndulo de Charpy
Materiales
Lo que vamos a necesitar es:
La tercera práctica esta compuesta por 2 partes:
Antes de iniciar el procedimiento práctico copiaremos las formulas de la pizarra
y las indicaciones que estan escritas para seguir la practica con mas detalle.
Mediremos las probetas a utilizar, de la barra de acero tomaremos la longitud y
el diametro.
Ciencia de materiales
Una probeta cilíndrica con rosca.
Tres probetas con incidencia en “U”.
Mordazas y presas con sus respectivos tornillos y sistemas de
seguridad de la máquina.
Una llave inglesa.
Un pie de Rey.
Máquina de péndulo de Charpy.

3. Ciencia de Materiales
Probeta cilindrica colocada en el péndulo.
En una 1º parte lo que haremos será poner la barra de acero roscada en el
péndulo y ponerle un tope roscado en el otro extremo.
Subimos el pendulo hasta que la aguja nos indique la fuerza máxima que son
30 kgm = 300 J.
Dejamos caer el pendulo y la barra se parte presentado una extricción,
medimos de nuevo y tomamos datos para después hacer las fórmulas.
La segunda parte la realizaremos también con el péndulo de Charpy pero
ahora cambiamos las mordazas donde golpea el péndulo, y ponemos en ellas
las probetas de incidencia en U.
Un primer ensayo se realizara con 30 kgm.
Ciencia de materiales
Presas para romper la probeta cilindrica.

4. Ciencia de Materiales

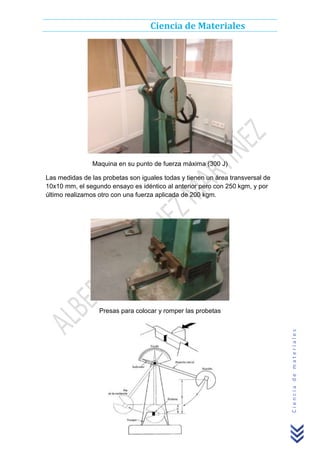

Maquina en su punto de fuerza máxima (300 J)
Las medidas de las probetas son iguales todas y tienen un área transversal de
10x10 mm, el segundo ensayo es idéntico al anterior pero con 250 kgm, y por
último realizamos otro con una fuerza aplicada de 200 kgm.
Ciencia de materiales
Presas para colocar y romper las probetas

5. Ciencia de Materiales
Cálculos de la práctica
DATOS Y CÁLCULOS DE LA PROBETA CILINDRICA
ho=70 mm
hf = 76mm
ᴓ = 6 mm
O
Fmax=30 kgm
ᴓ= 5 mm
f
Fabsorbida= 162 kgm
1) Alargamiento
2) Estricción.
Ciencia de materiales
3) Resiliencia.

6. Ciencia de Materiales
CALCULOS DE LA PROBETA PRISMÁTICA
NORMA ENTALLA
U
V
El resultado se escribe según la norma
E suministrada = E Máxima-péndulo = 300 J
K
= E absorbida J
Ej: KU=140 J
E suministrada < E Máxima-péndulo K
E suministrada=E absorbida J
Ej: KV250=120 J
Si la sección de la probeta es reducida (5 mm lado, 7,5 mm lado)
K
E suministrada /
= E absorbida J
Ej: KU150/5 = 100 J
ENSAYOS
Energía absorbida
Energía
suministrada
Ciencia de materiales
1. K.U300=134 J
2. K.U250=100 J

7. Ciencia de Materiales

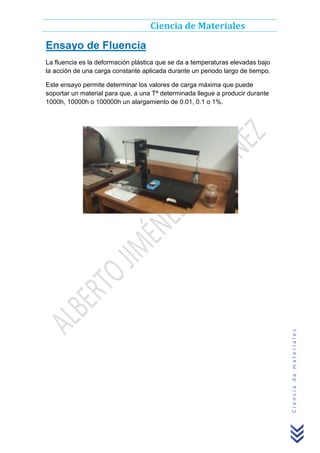

Ensayo de Fluencia
La fluencia es la deformación plástica que se da a temperaturas elevadas bajo
la acción de una carga constante aplicada durante un periodo largo de tiempo.
Ciencia de materiales
Este ensayo permite determinar los valores de carga máxima que puede
soportar un material para que, a una Tª determinada llegue a producir durante
1000h, 10000h o 100000h un alargamiento de 0.01, 0.1 o 1%.
