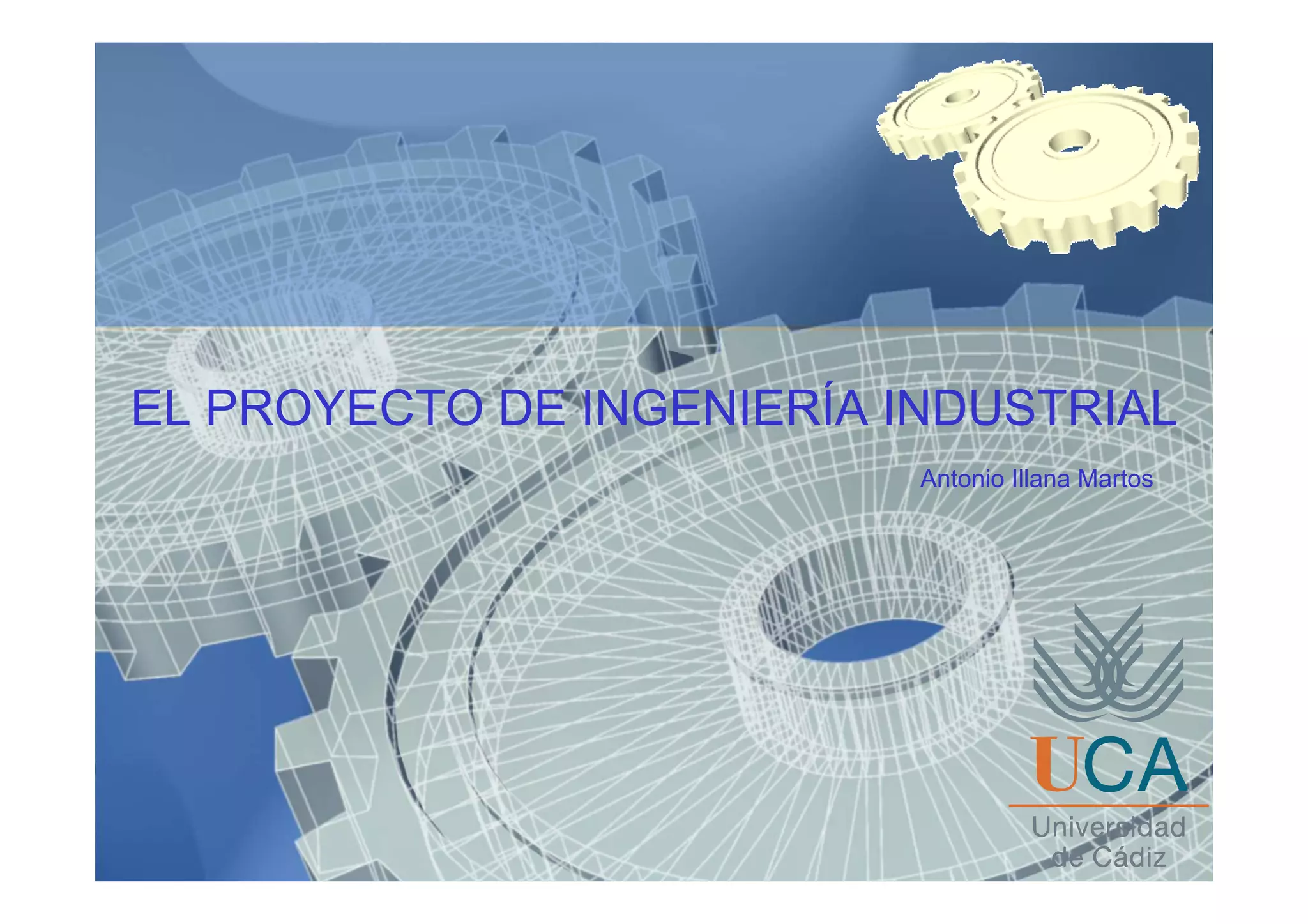

1. EL PROYECTO DE INGENIERÍA INDUSTRIAL
Antonio Illana Martos

2. Generalidades sobre el proyecto
• Proceso de transformación de una idea en realidad
• Tiende a satisfacer una necesidad del entorno
• Primera fase de estudios previos:
mercado, localización, impacto ambiental, viabilidad económica.
• Informe positivo
se encarga la documentación ejecutiva del proyecto
• Se acepta la documentación
ejecución del proyecto, según la documentación

3. Enfoques sobre el proyecto
• ENFOQUE TRADICIONAL:
El proyecto es el conjunto de documentación que
prescribe cómo se ha de ejecutar el objeto
• ENFOQUE SISTÉMICO:
El proyecto abarca a todo el proceso, desde su
ideación y estudios previos hasta su ejecución, puesta
en funcionamiento y seguimiento posterior.

4. Definiciones
• PROYECTAR:
– Idear, trazar, disponer o proponer el plan y los medios
para la ejecución de una cosa. (Dicc. R.A.E.)
• PROYECTO
– Conjunto de escritos, cálculos y dibujos que se hacen para dar idea
de cómo ha de ser y lo que ha de costar una obra de arquitectura o de
ingeniería. (Dicc. R.A.E.)
• Hace hincapié en cómo ha de ser (práxis-ingeniería), no en la justificación
de porqué ha de ser así (ciencia). También resalta el coste económico
(viabilidad de su realización).
– Combinación de todos los recursos necesarios para, reunidos en una
organización temporal, transformar una idea en una realidad
industrial. (M. de Cos Castillo)
• Definición muy amplia, que abarca la concepción del proyecto, su
documentación y su realización práctica.
– Conjunto de documentos que definen una obra, de tal manera que un
facultativo distinto del autor pueda dirigir, con arreglo a los mismos,
las obras o trabajos correspondientes. (Inst. Ing. Civiles de España)
– Creación de un “modelo” que se usa como “patrón” para reproducir un
objeto o servicio cuantas veces sea necesario. (M. Asimow)

5. Definiciones UNE 157001:2002
• ‘Anteproyecto’ o ‘Proyecto Básico’: conjunto de documentos … que define las
características generales de un producto, obra, etc. Sin entrar en el detalle de las
características de cada uno de los elementos de que se compone.
• ‘Dato de partida’: cualquier cantidad, magnitud, característica, relación, parámetro,
criterio, hipótesis o requisito empleado en los documentos técnicos del Proyecto,
externo a él y cuyo conocimiento y aplicación es necesario y obligatorio para el
desarrollo del Proyecto.
• ‘Estudios previos’: investigaciones y análisis preliminares necesarios para
establecer las diferentes alternativas de Proyecto que permitan un ulterior
desarrollo.
• ‘Proyecto administrativo’ o ‘técnico administrativo’: Documento que forma parte o
que se constituye a partir del contenido de un Proyecto, y cuyo objeto es justificar
los aspectos legales para obtener la autorización o registro por parte de la
Administración, de un producto, obra, instalación, servicio o software.
• ‘Proyecto ejecutivo o constructivo’, o simplemente ‘proyecto’: conjunto de
documentos, modelos o maquetas, en soporte físico, lógico u otro, que tienen como
objeto la definición y la valoración de las características de un producto, obra,
instalación, servicio o software (soporte lógico), que se requieran en función de su
fin o destino. Los proyectos deberán estar desarrollados en forma concisa,
concreta y con suficiente amplitud para que queden determinados todos los
aspectos que interesan al destinatario del mismo, de tal forma que quien deba
desarrollarlo o materializarlo pueda hacerlo sin necesidad de solicitar al autor
aclaraciones, sin las cuales no sea posible su interpretación.

6. Alcance del proyecto
• Qué y cuánto se va a fabricar.
• Cómo se hará.
• Qué sistemas se utilizarán: máquinas, herramientas,
instalaciones.
• Qué materias primas se necesitan. En qué cantidad.
• Cantidad y tipo de energía a utilizar.
• Medios humanos necesarios y sus características.
• Medios económicos y su procedencia.
• Cuál es la vida prevista de utilización y qué rentabilidad
se espera obtener.
• Qué impacto se producirá en el entorno físico y social.
• Qué medidas correctoras se prevén en su caso.
• Y sobre todo, el sistema proyectado debe cubrir las
necesidades previstas.

7. Principios éticos del Proyecto
PRINCIPIO DESCRIPCIÓN
Satisfacer las Respuesta a las necesidades del individuo o sociedad que se pueden
necesidades satisfacer por medio de las tecnologías de una cultura.
Viab. Física El objeto del proyecto (material o servicio) debe ser físicamente
realizable.
Viab.Económica La utilidad para el consumidor debe igualar o exceder la suma de los
costos.
Viab. Financiera Las operaciones deben ser financieramente asumibles.
Optimización La elección de un concepto de proyecto debe ser la óptima entre las
alternativas disponibles. La selección de una respuesta debe ser la
óptima entre las respuestas permisibles.
Criterio del La optimización se debe establecer en relación a un criterio de proyecto
Proyecto que representa el compromiso entre los posibles conflictos de precios
valorados por él, incluyendo los del consumidor, productor,
distribuidor y proyectista.
Compromiso En la solución del problema proyectual, y durante cualquier etapa del
mínimo proceso, los compromisos que fijen decisiones futuras deben ser los
mínimos posibles para así tener el máximo de libertad para encontrar
soluciones a los subproblemas de nivel inferior del proyecto.

8. Ciclo básico del proyecto industrial tradicional
Encarga
proyecto
Técnico
Promotor
Competente
Ejecuta
según Realiza
proyecto proyecto
Constructor

9. El visado del proyecto
Opcional
VISADO
CLIENTE COLEGIADO DOCUMENTOS COLEGIO
Ó PROYECTISTA PROYECTO
PROMOTOR
OFICIAL
LEY DE
ATRIBUCIONES
12/1986

10. Leyes, reglamentos y normas
• Normativa obligatoria:
– Leyes
– Reglamentos y sus Instrucciones Técnicas Complementarias
– Ordenanzas municipales
– Otras (disposiciones autonómicas, europeas…)
– Normas propias de compañías suministradoras
– Normas referenciadas como obligatorias por las anteriores
• Normativa no obligatoria:
– Funciones de normalización, homologación o ayuda al cálculo,
entre otras.
– Normas españolas UNE, europeas EN e internacionales ISO
– Normas extranjeras, de fabricantes, o de asociaciones: ANSI,
CEM, API, ACME, AGMA, DIN, UNI, …

11. El Ingeniero según la UNESCO
• “una persona competente por formación básica
entrenamiento y experiencia en tecnología y gestión,
capaz de determinar en el curso de sus proposiciones,
los factores relacionados con el diseño y fabricación
de productos o de dirigir procesos de producción para
alcanzar la más eficiente coordinación de esfuerzos,
con la debida consideración a la calidad, cantidad y
coste”.
• Tipos de actividad
– Ingeniero de estudios, proyectos y diseños.
– Ingeniero de fabricación o producción.
– Ingeniero de gestión.
– Ingeniero de investigación.
– Ingeniero docente.

12. Atribuciones del Ingeniero Industrial e I. T. Indust.
• Ley 12/1986 de 1 de abril:
– plenitud de facultades y atribuciones
en el ejercicio de su profesión dentro del ámbito de su respectiva
especialidad técnica.
• Redacción y firma de proyectos de todo tipo (construcción,
reforma, fabricación, explotación…).
• La dirección de las actividades objeto de dichos proyectos,
incluso si éstos hubieran sido elaborados por un tercero.
• Realización de mediciones, cálculos, tasaciones, peritaciones,
estudios, informes y otros trabajos análogos.
• El ejercicio de la docencia.
• La dirección de toda clase de industrias o explotaciones y el
ejercicio en general respecto de ellas, de las actividades a que se
refieren los apartados anteriores.

13. Clasif. de Proyectos – Tipo de actividad industrial
• Plantas de proceso:
– Refinerías, Petroquímicas, Química inorgánica, Fertilizantes
• Siderurgia y metalurgia
• Centrales eléctricas:
– Hidráulicas, Térmicas, Eólicas, Nucleares
• Pasta, papel y cartón
• Industria Naval
• Ind. de transformación y montaje:
– Fábricas de automóviles, Electrodomésticos
• Industria de la alimentación
• Cemento
• Industria aeronáutica y espacial
• Industria electrónica
• Robótica y autómatica

14. Clasif. de Proyectos – Volumen de inversión
• Pequeño
– Se corresponde con el concepto tradicional:
– Trabajo abarcable por un sólo técnico, que puede o no ser
luego el Director de Obra.
– Basta con el ‘Estudio Básico de Seguridad y Salud’ y sin
‘Estudio de Impacto Ambiental’
– Posibles beneficios administrativos en su tramitación.
• Mediano
• Grande
– Se corresponde con el concepto sistémico:
– Realizado por gabinetes de ingeniería, grandes empresas o
instituciones.
– Incluye estudios de viabilidad y mercado, estimación de la
inversión...
– El número de actividades es muy grande y su programación
más importante y crítica.
– Se hace necesario optimizar.

15. Clasificación de Proyectos – Objeto del proyecto
• Nueva instalación
• Ampliación
– Modificaciones de proceso y/o modificaciones constructivas. Por ejemplo:
mejorar la cimentación, eliminar pilares intermedios, elevar el tonelaje de los
puentes grúa, elevar la altura de las naves...
– Nuevas líneas
– Nuevos productos (puede requerir una nueva línea de producción).
– Eliminación de cuellos de botella
• Mejora
– Económica: Aumento de calidad, Reducción de costes
• Social
– Seguridad, Protección ambiental
• Mantenimiento
– Las paradas de líneas en las grandes industrias mueven millones de euros.
Suponen un esfuerzo técnico y de organización considerable, y deben ir
respaldadas por costosas pólizas de seguros
• Traslado
– De instalaciones o de productos. Recuérdese el cambio de titularidad del
hipermercado “Las Palomas” en Algeciras. EROSKI consiguió reabrir el centro
en sólo 36 horas, movilizando más de cien camiones y usando naves de
almacén por un volumen similar al del centro que iban a reabrir.
• Demolición
– La legislación medioambiental actual no permite simplemente cerrar las
instalaciones y desentenderse de ellas.

16. Clasificación de Proyectos - Notas
• En los proyectos de reforma (sea por ampliación,
mejora u otro concepto) prima el concepto de
responsabilidad total.
– Un ejemplo: si se suprime un pilar de una nave industrial, el
ingeniero que suscriba el proyecto de reforma pasa a adquirir
responsabilidad sobre toda la estructura de la nave.
• Proyectos de legalización
– El receptor del trabajo (el organismo de Industria
correspondiente) vigila que se cumpla la reglamentación
vigente, muy centrada en los aspectos que atañen a la
seguridad, higiene y posibles perjuicios a terceros.

17. Documentos del
Proyecto
Según norma UNE 157001-2002
‘Criterios generales para la
elaboración de proyectos’

18. Ley de Contratos de las Adm. Públicas
• Los proyectos de obras deberán comprender, al menos:
• Una memoria:
– describe el objeto de las obras, recoge los antecedentes, necesidades
a satisfacer y la justificación de la soluciones adoptadas, detallándose
los factores de todo orden a tener en cuenta.
• Los planos
– necesarios para que la obra quede perfectamente definida.
• El pliego de prescripciones técnicas
– descripción de las obras y regulará su ejecución.
• Un presupuesto integrado o no por varios parciales
– con precios unitarios, descompuestos y estado de mediciones.
• Un cronograma, de carácter indicativo.
– Esta definición, plenamente vigente, se corresponde con el concepto
tradicional de proyecto.
– Se desvincula al proyecto-documento de la realización efectiva de la
obra proyectada.
– Tampoco contempla aspectos tan importantes como: ¿por qué
hacerla? ¿para qué va a servir la obra? o ¿cómo hacerla?

19. Criterios generales
• El Proyecto deberá estar redactado de forma que
pueda ser interpretado correctamente por personas
distintas de sus autores.
• Se requerirá un lenguaje claro, preciso, libre de
vaguedades y términos ambiguos, coherente con la
terminología empleada y con una mínima calidad
literaria.
• El uso del tiempo futuro indicará requisitos obligatorios.
Las sugerencias o propuestas no obligatorias se
expresarán mediante la utilización del tiempo
condicional o subjuntivo.

20. Documentos básicos
• Índice General
• Memoria
• Anexos
• Planos
• Pliego de Condiciones
• Estado de Mediciones
• Presupuesto
• Estudios con Entidad Propia, cuando proceda.
– Presentados en el orden indicado.
– Dependiendo del tipo de proyecto, será o no necesario incluir
la totalidad de los mismos.

21. Índice general
• Función: localización fácil de los distintos contenidos
del Proyecto.
• Contendrá todos y cada uno de los índices de los
diferentes documentos básicos del Proyecto.

22. Memoria
• Función: nexo de unión entre todos los documentos
básicos del proyecto.
– Se considera función fundamental.
• Justificar las soluciones adoptadas
• Describir de forma unívoca el objeto del Proyecto
– conjuntamente con los planos y pliego de condiciones.
• Deberá ser claramente comprensible
– no sólo por profesionales especialistas sino por terceros
– en particular por el cliente
– especialmente en lo que se refiere a los objetivos, alternativas
estudiadas, sus ventajas e inconvenientes, y las razones que
han conducido a la solución elegida.

23. Memoria – Contenidos I
0 Hoja de identificación e índice de la memoria.
1 Objeto. Se indicará el objetivo del proyecto y su justificación.
2 Alcance. Ámbito de aplicación del proyecto: localización
geográfica, nº de unidades a fabricar, alcance técnico.
3 Antecedentes. Todos los aspectos necesarios para la
comprensión de las alternativas estudiadas, y la solución final
adoptada.
4 Normas y referencias.
4.1 Disposiciones legales y normas aplicadas. Todas las tenidas en
cuenta para el Proyecto, tanto legales (leyes, reglamentos,
ordenanzas, etc.) como las normas de no obligado cumplimiento.
4.2 Bibliografía. Libros, revistas u otros textos de interés para justificar
las soluciones adoptadas.
4.3 Programas de cálculo.
4.4 Plan de gestión de la calidad aplicado durante la redacción del
proyecto.
4.5 Otras referencias.
5 Definiciones y abreviaturas.

24. Memoria – Contenidos II
6 Requisitos de diseño.
Bases y datos de partida establecidos por el cliente.
Más los que se derivan de: la normativa aplicable; el
emplazamiento y su entorno; los estudios realizados; los
interfaces con otros sistemas y elementos externos al proyecto.
7 Análisis de soluciones.
Se indicarán las distintas alternativas estudiadas, con sus ventajas
e inconvenientes. Qué caminos se han seguido para llegar a
ellas. Cuál es la solución finalmente elegida y su justificación.
8 Resultados finales.
Se describe el producto, obra, instalación… Según la solución
elegida, indicando sus características definitorias y haciendo
referencias a los otros documentos que lo definen.
9 Planificación. En relación con el proceso de materialización del
objeto. Diferentes etapas, metas o hitos a alcanzar, plazos de
entrega, etc.
10 Orden de prioridad entre los documentos básicos.
Si no se especifica: Planos, Pliego de Condiciones, Presupuesto,
Memoria.

25. Anexos
• Documentación de partida.
– Utilizada para establecer los requisitos de diseño.
• Cálculos.
– Para justificar las soluciones adoptadas.
– Contendrá las hipótesis de partida, los criterios y procedimiento
de cálculo, así como los resultados finales base del
dimensionado o comprobación.
• Anexos de aplicación al proyecto, pero distintos a los
exigidos por ley.
– seguridad; medio ambiente; emplazamiento del Proyecto,
geotécnicos, hidráulicos…
• Se podrán incluir catálogos, listados, información
digitalizada, maquetas, etc.

26. Planos
• Esencial para materializar y definir de forma unívoca el
proyecto.
• Los tipos de planos, su estructura y formato quedan
definidos en otras normas UNE.
• Incluye esquemas, planos de situación, generales, de
detalle, de montaje…
• En ocasiones también incluye los planos de fabricación

27. Pliego de condiciones I
• Establece las condiciones técnicas, económicas,
administrativas y legales para que el objeto del
Proyecto pueda materializarse en las condiciones
especificadas, evitando posibles interpretaciones
diferentes de las deseadas.
Contendrá:
a) Las especificaciones de los materiales y elementos
constitutivos, incluyendo:
– un listado completo de los mismos.
– las calidades mínimas a exigir, indicando la norma (si existe)
que contemple el material solicitado.
– las pruebas y ensayos a que debe someterse, especificando
la norma y condiciones de realización y los resultados
mínimos a obtener.
b) La reglamentación y la normativa aplicables.

28. Pliego de condiciones II
c) Aspectos del contrato que se refieran directamente al
Proyecto y que pudieran afectarle en su fase
materialización o de funcionamiento. Deberán incluir:
– Documentos base para la contratación de su materialización.
Los trabajos quedarán definidos en: planos, estado de
mediciones, memoria y especificaciones citadas.
– Limitaciones en los suministros, que especifiquen claramente
donde empieza y donde termina la responsabilidad del
suministro y montaje.
– Criterios de medición y abono.
– Criterios para las modificaciones al Proyecto original,
especificando el procedimiento, aceptación y cómo deberán
quedar reflejadas.
– Pruebas y ensayos, especificando cuáles y en que
condiciones deben someterse los suministros.
– Garantía de los suministros.
– Garantía de funcionamiento.

29. Estado de mediciones
• Define y determina las unidades de cada partida o
unidad de obra.
• Debe incluir el número de unidades y definir las
características, modelos, tipos y dimensiones de cada
partida de obra o elemento del objeto del Proyecto.
• Se utilizará el concepto de partida alzada cuando la
unidad no sea fácilmente desglosable.
• Contendrá un listado completo de las partidas de obra.
• Se subdividirá según las partes más significativas del
Proyecto.
• Servirá de base para la realización del Presupuesto.

30. Presupuesto
• Determina el coste económico.
• Sigue la ordenación del Estado de Mediciones, en el cual se basa.
Contendrá:
- Un cuadro de precios unitarios de materiales, mano de obra y
elementos auxiliares.
- Un cuadro de precios unitarios descompuestos de las unidades de
obra.
- El presupuesto propiamente dicho.
Establecerá el alcance de los precios, indicando claramente si
incluyen o no:
- gastos generales y beneficio industrial;
- impuestos, tasas y otras contribuciones;
- seguros;
- costes de certificación y visado;
- permisos y licencias;
- cualquier otro concepto que influya en el coste final.

31. Estudios con entidad propia
• Incluye todos aquellos estudios que deban incluirse por
exigencias legales.
Comprende entre otros a:
• Prevención de Riesgos Laborales.
• Impacto Ambiental.

32. EL PROYECTO DE INGENIERÍA INDUSTRIAL
Antonio Illana Martos
