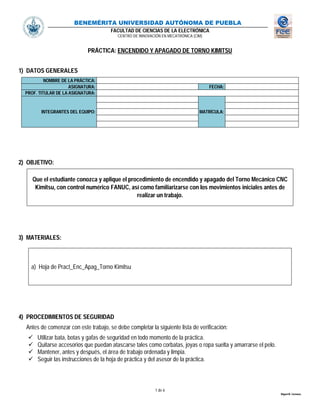

1. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
1 de 6
Miguel M. Carmona.
PRÁCTICA: ENCENDIDO Y APAGADO DE TORNO KIMITSU
1) DATOS GENERALES
NOMBRE DE LA PRÁCTICA:
ASIGNATURA: FECHA:
PROF. TITULAR DE LA ASIGNATURA:
INTEGRANTES DEL EQUIPO: MATRÍCULA:
2) OBJETIVO:
Que el estudiante conozca y aplique el procedimiento de encendido y apagado del Torno Mecánico CNC
Kimitsu, con control numérico FANUC, así como familiarizarse con los movimientos iniciales antes de
realizar un trabajo.
3) MATERIALES:
a) Hoja de Pract_Enc_Apag_Torno Kimitsu
4) PROCEDIMIENTOS DE SEGURIDAD
Antes de comenzar con este trabajo, se debe completar la siguiente lista de verificación:
 Utilizar bata, botas y gafas de seguridad en todo momento de la práctica.
 Quitarse accesorios que puedan atascarse tales como corbatas, joyas o ropa suelta y amarrarse el pelo.
 Mantener, antes y después, el área de trabajo ordenada y limpia.
 Seguir las instrucciones de la hoja de práctica y del asesor de la práctica.

2. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
2 de 6
Miguel M. Carmona.

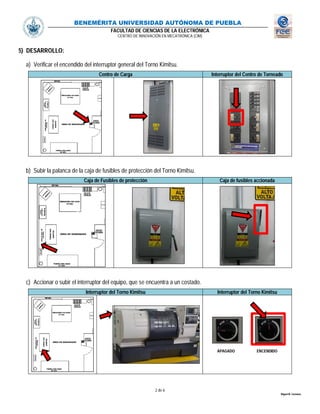

5) DESARROLLO:
a) Verificar el encendido del interruptor general del Torno Kimitsu.
Centro de Carga Interruptor del Centro de Torneado
b) Subir la palanca de la caja de fusibles de protección del Torno Kimitsu.
Caja de Fusibles de protección Caja de fusibles accionada
c) Accionar o subir el interruptor del equipo, que se encuentra a un costado.
Interruptor del Torno Kimitsu Interruptor del Torno Kimitsu
APAGADO ENCENDIDO

3. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
3 de 6
Miguel M. Carmona.
d) Encender el Torno Kimitsu presionando botón verde cuadrado: NC POWER, en la parte inferior derecha del control.
Levantar y bajar su tapa de protección.
Control del Torno Kimitsu Tecla Encendido: en NC POWER
e) Al inicio se encuentra accionado el PARO DE EMERGENCIA, por lo que hay que liberarlo girando en dirección de
las flechas que marca y al final presionar tecla RESET.
Paro de Emergencia Tecla RESET
f) Primer paso en cualquier equipo CNC es referenciar (que lea su cero máquina), para ello presionar tecla MDI, para
activar dicha pantalla, pues si está dentro de un programa se debe presionar tecla PROG para activarla.
Tecla: MDI Tecla: PROG Pantalla que activa el MDI

4. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
4 de 6
Miguel M. Carmona.
g) Escribir el siguiente código: G28U0W0  también presionar tecla EOB  presionar tecla INSERT. Para ejecutar el
bloque, presionar tecla de avance al 25% y arrancar el equipo con tecla: I.
Tecla: Alfanuméricas Códigos en Pantalla Avance 25% y Tecla: I (Arranque de Programas)
h) Lo siguiente es identificar cómo mover los ejes del equipo. Seleccionar una velocidad y el eje a mover, X es en la
dirección del diámetro de la materia prima, y Z es dirección de su longitud. La perilla tiene signos que indican el
sentido de giro de los carros del equipo: positivo o negativo.
Movimiento del equipo, arriba en eje X, debajo en eje Z
VELOCIDAD EN EJES

5. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
5 de 6
Miguel M. Carmona.
APAGADO DEL EQUIPO
i) Para apagar el equipo se recomienda:
i. Mover el carro portaherramientas a una posición alejada de su posición home.
ii. Presionar el paro de emergencia.
iii. Presionar el botón ROJO de la parte NC POWER.
iv. Apagar el interruptor del equipo.
v. Bajar la palanca de la caja de fusibles.
vi. Bajar el interruptor general del equipo.
Control del Torno Kimitsu Tecla Apagado: Roja en NC POWER

6. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
6 de 6
Miguel M. Carmona.
6) RESULTADOS:
7) CONCLUSIONES:
