1. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
1 de 5
MIGUEL M. CARMONA
PRÁCTICA: COPIA MÚLTIPLE DE PROGRAMAS DE CNC HAAS A USB EXTERNA
1) DATOS GENERALES
NOMBRE DE LA PRÁCTICA:
ASIGNATURA: FECHA:
PROF. TITULAR DE LA ASIGNATURA:
INTEGRANTES DEL EQUIPO: MATRÍCULA:
2) OBJETIVO:
Que el estudiante conozca y utilice la copia de múltiples programas de la memoria del control de un
equipo CNC Haas a una memoria externa USB, para su revisión y/o mejora en un dispositivo externop.
3) MATERIALES:
a) Hoja: Pract_Copia Multiple Prgrms de CNC a USB
b) Memoria USB desinfectada.
4) PROCEDIMIENTOS DE SEGURIDAD
Antes de comenzar con este trabajo, complete la siguiente lista de verificación:
 Utilizar equipo de seguridad en todo momento de la práctica.
 Mantener, antes y después, el área de trabajo ordenada y limpia.
 Seguir las instrucciones indicadas en la pantalla del equipo, o en su defecto, las del instructor.

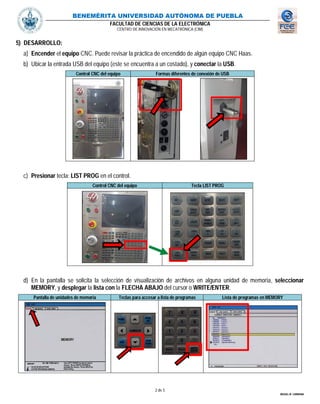

2. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
2 de 5
MIGUEL M. CARMONA
5) DESARROLLO:
a) Encender el equipo CNC. Puede revisar la práctica de encendido de algún equipo CNC Haas.
b) Ubicar la entrada USB del equipo (este se encuentra a un costado), y conectar la USB.
Control CNC del equipo Formas diferentes de conexión de USB
c) Presionar tecla: LIST PROG en el control.
Control CNC del equipo Tecla LIST PROG
d) En la pantalla se solicita la selección de visualización de archivos en alguna unidad de memoria, seleccionar
MEMORY, y desplegar la lista con la FLECHA ABAJO del cursor o WRITE/ENTER.
Pantalla de unidades de memoria Teclas para accesar a lista de programas Lista de programas en MEMORY

3. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
3 de 5
MIGUEL M. CARMONA
e) Desplegados los programas, utilizar FLECHA ABAJO O ARRIBA para desplazarse por la lista.
Presionar tecla: WRITE/ENTER para seleccionar los programas a copiar, aparecerá una palomita al costado.
Presionar tecla: F2, mostrará la opción COPY TO (Copiar a), seleccionar con WRITE/ENTER la opción USB DEVICE.
Volver a teclear WRITE/ENTER si es que solicita confirmación de copia.
Control CNC del equipo Con palomitas se seleccionan programas Tecla WRITE/ENTER
f) En este ejemplo están seleccionados 4 programas. Al copiar los programas en la memoria USB, la pantalla del control
describirá el tamaño de cada programa y la cantidad de copiado.
Porcentaje de copia
g) Al terminar de copiar en la memoria USB, una leyenda de DISK DONE aparecerá en la parte inferior de la pantalla.
Copia terminada
OPCIONES EXTRAS
h) Cuando en la memoria USB ya existe un archivo con el mismo nombre del archivo a copiar, en la pantalla se pregunta
¿si se desea sobre escribir el archivo existente? Existen 3 opciones:
o Presionar tecla Y en caso de si desear sobre escritura del archivo.
o Presionar tecla N en caso de no desear sobre escritura del archivo.
o Presionar tecla A en caso de desear conservar ambos archivos.
Pantalla de sobre escritura de archivo en USB

4. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
4 de 5
MIGUEL M. CARMONA
CONFIRMACIÓN DE COPIAS
i) Para confirmar o revisar los programas copiados en la unidad USB, presionar nuevamente tecla: LIST PROG.
Control CNC del equipo Tecla LIST PROG
j) En la pantalla seleccionar con FLECHA DERECHA la USB DEVICE, para visualizar los programas en el dispositivo,
utilizar FLECHA ABAJO o WRITE/ENTER en el control. En la lista de la USB, buscar los programas copiados.
Pantalla de unidades de memoria Teclas para accesar a lista de programas
Confirmación de los programas copiados en la memoria externa USB
k) Finalizado el copiado, abrir la lista de programas de la memoria del equipo y retirar el dispositivo USB.
Conexión USB

5. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
5 de 5
MIGUEL M. CARMONA
6) RESULTADOS:
7) CONCLUSIONES:
