1. UNIVERSIDAD TECNOLÓGICA DE PUEBLA
DIVISIÓN DE MECATRÓNICA
LABORATORIO K3
PRÁCTICA: COPIAR PROGRAMAS DEL CONTROL CNC HAAS A MEMORIA EXTERNA USB
1) DATOS GENERALES
NOMBRE DE LA PRÁCTICA:
ASIGNATURA: FECHA:
PROF. TITULAR DE LA ASIGNATURA:
INTEGRANTES DEL EQUIPO: MATRÍCULA:
2) OBJETIVO:
Que el estudiante conozca y utilice la copia de archivos de la memoria del control de un equipo CNC Haas
a una memoria externa tipo USB, para su revisión, edición y/o mejora en un dispositivo externo.
3) MATERIALES:
a) Hoja: Pract_Copiar Prgrm de CNC a USB
b) Memoria USB desinfectada.
4) PROCEDIMIENTOS DE SEGURIDAD
Antes de comenzar con este trabajo, complete la siguiente lista de verificación:
 Utilizar equipo de seguridad en todo momento de la práctica.
 Mantener, antes y después, el área de trabajo ordenada y limpia.
 Seguir las instrucciones indicadas en la pantalla del equipo, o en su defecto, las del instructor.
1 de 4
MIGUEL M. CARMONA

2. UNIVERSIDAD TECNOLÓGICA DE PUEBLA
DIVISIÓN DE MECATRÓNICA
LABORATORIO K3

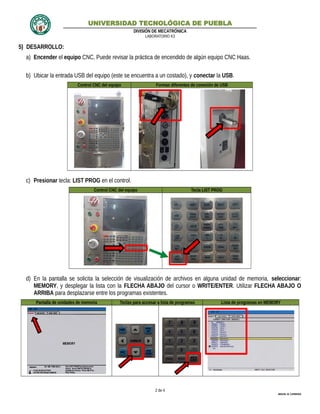

5) DESARROLLO:
a) Encender el equipo CNC. Puede revisar la práctica de encendido de algún equipo CNC Haas.
b) Ubicar la entrada USB del equipo (este se encuentra a un costado), y conectar la USB.
Control CNC del equipo Formas diferentes de conexión de USB
c) Presionar tecla: LIST PROG en el control.
Control CNC del equipo Tecla LIST PROG
d) En la pantalla se solicita la selección de visualización de archivos en alguna unidad de memoria, seleccionar:
MEMORY, y desplegar la lista con la FLECHA ABAJO del cursor o WRITE/ENTER. Utilizar FLECHA ABAJO O
ARRIBA para desplazarse entre los programas existentes.
Pantalla de unidades de memoria Teclas para accesar a lista de programas Lista de programas en MEMORY
2 de 4
MIGUEL M. CARMONA

3. UNIVERSIDAD TECNOLÓGICA DE PUEBLA
DIVISIÓN DE MECATRÓNICA
LABORATORIO K3

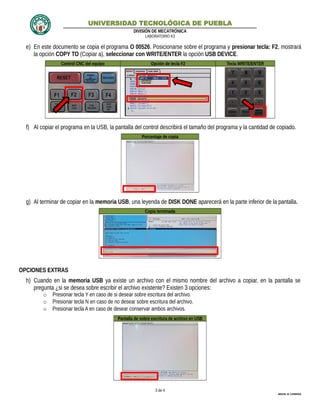

e) En este documento se copia el programa O 00526. Posicionarse sobre el programa y presionar tecla: F2, mostrará
la opción COPY TO (Copiar a), seleccionar con WRITE/ENTER la opción USB DEVICE.
Control CNC del equipo Opción de tecla F2 Tecla WRITE/ENTER
f) Al copiar el programa en la USB, la pantalla del control describirá el tamaño del programa y la cantidad de copiado.
Porcentaje de copia
g) Al terminar de copiar en la memoria USB, una leyenda de DISK DONE aparecerá en la parte inferior de la pantalla.
Copia terminada
OPCIONES EXTRAS
h) Cuando en la memoria USB ya existe un archivo con el mismo nombre del archivo a copiar, en la pantalla se
pregunta ¿si se desea sobre escribir el archivo existente? Existen 3 opciones:
o Presionar tecla Y en caso de si desear sobre escritura del archivo.
o Presionar tecla N en caso de no desear sobre escritura del archivo.
o Presionar tecla A en caso de desear conservar ambos archivos.
Pantalla de sobre escritura de archivo en USB
3 de 4
MIGUEL M. CARMONA

4. UNIVERSIDAD TECNOLÓGICA DE PUEBLA
DIVISIÓN DE MECATRÓNICA
LABORATORIO K3
CONFIRMACIÓN DE COPIA
i) Para confirmar o revisar la copia en la unidad USB, presionar nuevamente tecla: LIST PROG.
Control CNC del equipo Tecla LIST PROG
j) En la pantalla seleccionar con FLECHA DERECHA la USB DEVICE, para visualizar los programas en el dispositivo,
utilizar FLECHA ABAJO del cursor o WRITE/ENTER en el control. En la lista de la USB, buscar el programa
copiado.
Pantalla de unidades de memoria Teclas para accesar a lista de programas
Confirmación del programa copiado en la memoria externa USB
k) Finalizado el copiado, abrir la lista de programas de la memoria del equipo y retirar el dispositivo USB.
Conexión USB
4 de 4
