Este documento describe una práctica de laboratorio realizada por un estudiante de ingeniería civil para determinar el coeficiente de uniformidad y curvatura de una muestra de suelo a través de un análisis granulométrico utilizando tamices. El estudiante tomó una muestra de suelo, la tamizó durante 15 minutos, pesó los contenidos de cada tamiz y calculó que el coeficiente de uniformidad fue de 14.285 y el coeficiente de curvatura fue de 0.516.

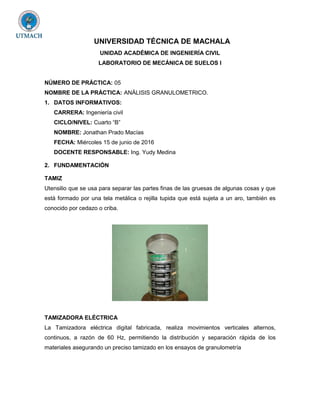

1. UNIVERSIDAD TÉCNICA DE MACHALA
UNIDAD ACADÉMICA DE INGENIERÍA CIVIL
LABORATORIO DE MECÁNICA DE SUELOS I
NÚMERO DE PRÁCTICA: 05
NOMBRE DE LA PRÁCTICA: ANÁLISIS GRANULOMETRICO.
1. DATOS INFORMATIVOS:
CARRERA: Ingeniería civil
CICLO/NIVEL: Cuarto “B”
NOMBRE: Jonathan Prado Macías
FECHA: Miércoles 15 de junio de 2016
DOCENTE RESPONSABLE: Ing. Yudy Medina
2. FUNDAMENTACIÓN
TAMIZ
Utensilio que se usa para separar las partes finas de las gruesas de algunas cosas y que
está formado por una tela metálica o rejilla tupida que está sujeta a un aro, también es
conocido por cedazo o criba.
TAMIZADORA ELÉCTRICA
La Tamizadora eléctrica digital fabricada, realiza movimientos verticales alternos,
continuos, a razón de 60 Hz, permitiendo la distribución y separación rápida de los
materiales asegurando un preciso tamizado en los ensayos de granulometría

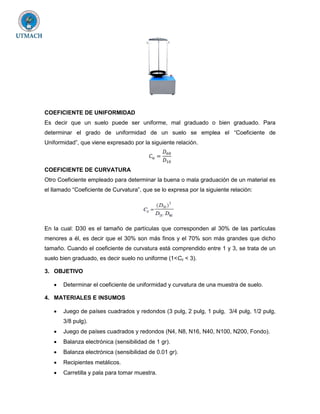

2. COEFICIENTE DE UNIFORMIDAD
Es decir que un suelo puede ser uniforme, mal graduado o bien graduado. Para
determinar el grado de uniformidad de un suelo se emplea el “Coeficiente de
Uniformidad”, que viene expresado por la siguiente relación.
𝐶 𝑢 =
𝐷60
𝐷10
COEFICIENTE DE CURVATURA
Otro Coeficiente empleado para determinar la buena o mala graduación de un material es
el llamado “Coeficiente de Curvatura”, que se lo expresa por la siguiente relación:
En la cual: D30 es el tamaño de partículas que corresponden al 30% de las partículas
menores a él, es decir que el 30% son más finos y el 70% son más grandes que dicho
tamaño. Cuando el coeficiente de curvatura está comprendido entre 1 y 3, se trata de un
suelo bien graduado, es decir suelo no uniforme (1<Cc < 3).
3. OBJETIVO
 Determinar el coeficiente de uniformidad y curvatura de una muestra de suelo.
4. MATERIALES E INSUMOS
 Juego de países cuadrados y redondos (3 pulg, 2 pulg, 1 pulg, 3/4 pulg, 1/2 pulg,
3/8 pulg).
 Juego de países cuadrados y redondos (N4, N8, N16, N40, N100, N200, Fondo).
 Balanza electrónica (sensibilidad de 1 gr).
 Balanza electrónica (sensibilidad de 0.01 gr).
 Recipientes metálicos.
 Carretilla y pala para tomar muestra.

3.  Cepillo.
 Cámara y calculadora.

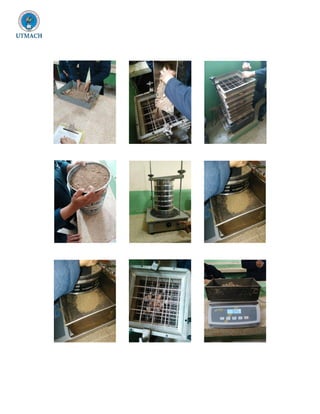

5. PROCEDIMIENTO
1. Toma de la muestra de una cantera de la provincia
2. Realizar el cuarteo de la muestra en 4 partes.
3. Taramos la balanza y pesamos la muestra.
4. Luego taramos la muestra para 15 minutos.
5. Pesamos la grava que quedo en el tamiz 3 pulg, 2 pulg, 1 pulg, 3/4 pulg, 1/2 pulg, 3/8
pulg (N4, N8, N16, N40, N100, N200, Fondo).
6. Luego tamizamos lo que quedo en el fondo de los tamices cuadrados y el tamiz
redondo.
7. Pesamos el contenido en cada tamiz y anotamos en la hoja de registros.
8. Procedemos a realizar los cálculos respectivos.

4. 6. CUADROS DE RESULTADOS
𝑪𝒖 =
𝑫 𝟔𝟎
𝑫 𝟏𝟎
=
𝟏𝟎
𝟎. 𝟕𝟎
= 𝟏𝟒, 𝟐𝟖𝟓
𝑪𝒄 =
(𝑫𝟑𝟎) 𝟐
𝑫𝟏𝟎 ∗ 𝑫𝟔𝟎
=
(𝟏. 𝟗) 𝟐
𝟎. 𝟕𝟎 ∗ 𝟏𝟎
= 𝟎, 𝟓𝟏𝟔

5. 7. CONCLUSIONES
 Determinamos el coeficiente de uniformidad y curvatura de una muestra de suelo.
 Concluimos que la muestra siempre tendrá un margen de error luego de haberla
tamizado.
8. RECOMENDACIONES
 Tener en cuenta que el tamizado debe ser de 15 minutos como mínimo para que
las partículas se dividan en los tamices.
 Consultar alguna duda con la docente para tener en claro todo lo relacionado con
la práctica.
9. BIBLIOGRAFÍA
[1] «ecured,» [En línea]. Available: http://www.ecured.cu/Tamiz. [Último acceso: 14 junio
2016].
[2] I. M. Armijos, 21 julio 2010. [En línea]. [Último acceso: 24 mayo 2016].

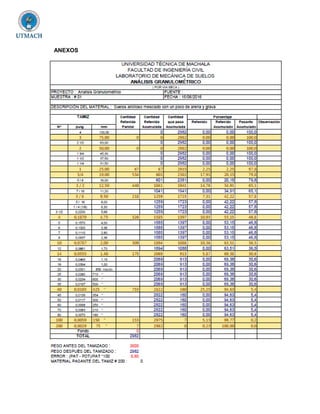

6. ANEXOS
