El documento proporciona instrucciones sobre diversas herramientas y comandos en AutoCAD, incluyendo cómo seleccionar y eliminar objetos, usar las referencias a objetos, entradas dinámicas, y editar la geometría mediante operaciones como copiar, girar y escalar. Explica también el uso de la rejilla, modo orto y rastreo polar para dibujar con precisión. I 7 Departamento de Ingeniería Mecánica y PRÁCTICA 2 Construcción

1. Asignaturas: ASIGNATURAS:
EXPRESIÓN
GRÁFICA 68901105
- 68901105
- 68011044
EXPRESIÓN GRÁFICA Y DISEÑO ASISTIDO
- 68021048 68011044
EXPRESIÓN GRÁFICA EN INGENIERÍA ELÉCTRICA
68021048
EXPRESIÓN GRÁFICA EN ELECTRÓNICA INDUSTRIAL
Y AUTOMÁTICA
PRÁCTICA 2
S A C T CÁ RP
Óscar Martínez Ramos
Centro Asociado Vila-real
oscmartinez@vila-real.uned.es
I
1

2. Departamento
de Ingeniería
Mecánica y
PRÁCTICA 2
Construcción

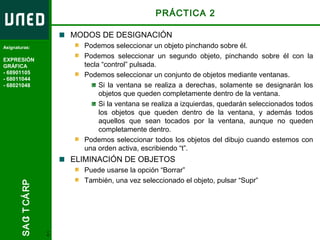

MODOS DE DESIGNACIÓN
Asignaturas: Podemos seleccionar un objeto pinchando sobre él.
EXPRESIÓN
Podemos seleccionar un segundo objeto, pinchando sobre él con la
Curso
GRÁFICA
ED0907 tecla “control” pulsada.
- 68901105
ESTRUCTURAS I Podemos seleccionar un conjunto de objetos mediante ventanas.
- 68011044
- 68021048 Si la ventana se realiza a derechas, solamente se designarán los
objetos que queden completamente dentro de la ventana.
Si la ventana se realiza a izquierdas, quedarán seleccionados todos
los objetos que queden dentro de la ventana, y además todos
aquellos que sean tocados por la ventana, aunque no queden
completamente dentro.
Podemos seleccionar todos los objetos del dibujo cuando estemos con
una orden activa, escribiendo “t”.
ELIMINACIÓN DE OBJETOS
Puede usarse la opción “Borrar”
También, una vez seleccionado el objeto, pulsar “Supr”
:S8 C MET RP
A A T CÁ
I
2

3. Departamento
de Ingeniería
Mecánica y
PRÁCTICA 2
Construcción
FORZADO DE CURSOR (F9)
Asignaturas: Son herramientas de precisión o ayuda al dibujo. El forzado de cursor, o
forzcursor limita el movimiento del cursor a una malla de resolución
EXPRESIÓN
Curso
GRÁFICA
ED0907
invisible que tiene un intervalo determinado. Este comando es útil para
- 68901105
ESTRUCTURAS I dibujar objetos formados por líneas o entidades gráficas con una
- 68011044 medida mínima, siendo el resto de medidas múltiplo del intervalo.
- 68021048
REJILLA (F7)
Permite visualizar o no la malla que utiliza forzcursor.
MODO ORTO (F8)
Obliga a que el dibujo se realice en dos direcciones ortogonales (X, Y).
Se puede dibujar una línea marcando el punto inicial, poniendo el cursor
en la dirección que se quiera, y escribiendo la distancia.
RASTREO POLAR (F10)
Señala al dibujar entidades, las direcciones correspondientes a ángulos
múltiplos de un valor especificado. Por ejemplo, se selecciona un
ángulo de 30º (botón derecho el icono  parámetros), el programa
:S8 C MET RP
señalará las direcciones de 30, 60, 90, 120…
Además, igual que con orto, podemos especificar una distancia en un
A A T CÁ
ángulo determinado.
I
3

4. Departamento
de Ingeniería
Mecánica y
PRÁCTICA 2
Construcción
REFERENCIA A OBJETOS (F3)
Asignaturas: Permite seleccionar puntos importantes del dibujo que se va creando,
tales como puntos finales, centros de círculos, intersecciones,
EXPRESIÓN
Curso
GRÁFICA
ED0907
perpendiculares, tangentes…
- 68901105
ESTRUCTURAS I Botón derecho sobre el icono  parámetros
- 68011044
- 68021048 Para señalar cada punto, el programa utilizará la simbología que se
muestra en la ventana, en color amarillo.
Ejemplo: con “perpendicular” activado, aunque el cursor lo pongamos en
un punto que no es exactamente el correcto, el programa hará la línea
perpendicular a la existente
:S8 C MET RP
A A T CÁ
I
4

5. Departamento
de Ingeniería
Mecánica y
PRÁCTICA 2
Construcción
RASTREO DE REFERENCIA A OBJETOS (F11)
Asignaturas: El "Rastreo de Referencia a objetos" es una valiosa extensión de las
características de la "Referencia a objetos" para dibujar. Su función
EXPRESIÓN
Curso
GRÁFICA
ED0907
consiste en tender líneas de vectores temporales que pueden derivarse
- 68901105
ESTRUCTURAS I de "Referencias a objetos" existentes para señalizar y obtener puntos
- 68011044 adicionales durante la ejecución de comandos de dibujo.
- 68021048
En otras palabras, mientras dibujamos y una vez que hemos activado
las referencias, Autocad genera líneas temporales -que se distinguen
claramente del resto por estar punteadas- que permiten "rastrear" la
ubicación de puntos nuevos. Si activamos más de una referencia,
entonces lo que obtendremos será más de una línea de rastreo e
incluso las intersecciones que surjan entre éstas, como si se tratara de
nuevos objetos y sus respectivas referencias.
Línea
existente Por ejemplo, la imagen de la izquierda
Línea nueva.
muestra un rastreo de referencia a objetos,
Primer punto.
teniendo activado “perpendicular” y “punto
final”.
:S8 C MET RP
Nos acercamos al punto final de la linea
A A T CÁ
existente y nos desplazamos siguiendo una
perpendicular a ella. AutoCAD genera la
línea auxiliar para que el segundo punto
I
esté en esa línea auxiliar.
5

6. Departamento
de Ingeniería
Mecánica y
PRÁCTICA 2
Construcción
ENTRADAS DINÁMICAS
Asignaturas: Es una forma de interactuar con AutoCAD sin tener que estar
seleccionando la barra de comandos para introducir texto u opciones, ya
EXPRESIÓN
Curso
GRÁFICA
ED0907
que la caja de diálogo aparece justo al lado del cursor.
- 68901105
ESTRUCTURAS I Ejemplo: seleccionamos la orden “círculo” (C)
- 68011044
- 68021048
Podemos introducir numéricamente las coordenadas del punto en esas
cajas que aparecen. También podemos desplegar las opciones,
pulsando el cursor hacia abajo:
Radio de la
anterior
:S8 C MET RP
circunferencia
introducida
A A T CÁ
Una vez seleccionado el centro,
podemos hacer lo mismo con la
I
siguiente elección:
6

7. Departamento
de Ingeniería
Mecánica y
PRÁCTICA 2
Construcción
EDICIÓN DE LA GEOMETRÍA
Asignaturas: Borrar
EXPRESIÓN
Copiar
Curso
GRÁFICA
ED0907 Simetría
- 68901105
ESTRUCTURAS I
- 68011044 Desfase
- 68021048 Matriz
Desplazar
Girar
Escala
Estira
Recorta
Alarga
Empalme
Descomponer
Edición de polilíneas
:S8 C MET RP
A A T CÁ
Es importante “trastear” un poco con las diversas opciones para ir
familiarizándose con ellas.
