Este documento presenta una guía didáctica sobre la Ley de Ohm dirigida a estudiantes de electromecánica. Explica la Ley de Ohm, cómo calcular la resistencia, la intensidad de corriente y la tensión en un circuito eléctrico. También describe circuitos en serie y en paralelo, y presenta ejercicios prácticos para aplicar la Ley de Ohm en diferentes situaciones.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN
ESCUELA TÉCNICA INDUSTRIAL ROBINSONIANA
“PEDRO LEÓN TORRES”
BARQUISIMETO-LARA
GUIÓN DIDÁCTICO
(Ley de Ohm)
Docente en formación: Almer Pérez
Barquisimeto, Enero del 2012

2. Datos del recurso
Nombre del recurso didáctico: Ley de Ohm
Asignatura: Electromedicina I
Año: 4to
Sección: “U”
Especialidad: Electromedicina
Competencia: Aplicar Ley de Ohm para calcular magnitudes eléctricas en los
diferentes circuitos.
Contenido: Ley de Ohm, Triangulo de Ley de Ohm, Circuito serie y paralelo.
Día: Lunes
Fecha: 23-01-2012

3. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN
ESCUELA TÉCNICA INDUSTRIAL ROBINSONIANA
“PEDRO LEÓN TORRES”
BARQUISIMETO ESTADO LARA

4. Ley de ohm
Lleva el nombre de un insigne físico (Georg Simon Ohm) que, experimentando con la
electricidad, descubrió que entre las magnitudes eléctricas de tensión, corriente y
resistencia había una relación directa y estableció una ley que dice:
En un circuito eléctrico, la intensidad de corriente que lo recorre es directamente
proporcional a la tensión aplicada e inversamente proporcional a la resistencia que presenta
este
I=
 V= Voltaje.
 R= Resistencia.
 I= Intensidad.
Debido a la existencia de materiales que dificultan más que otros el paso de la corriente
eléctrica a través de los mismos, cuando el valor de su resistencia varía, el valor de la
intensidad de corriente en amperios también varía de forma inversamente proporcional. Es
decir, a medida que la resistencia aumenta la corriente disminuye y, viceversa, cuando la
resistencia al paso de la corriente disminuye la corriente aumenta, siempre que para ambos
casos el valor de la tensión o voltaje se mantenga constante.
Por otro lado y de acuerdo con la propia Ley, el valor de la Tensión o Voltaje es
directamente proporcional a la intensidad de la corriente; por lo tanto, si el voltaje aumenta
o disminuye, el amperaje de la corriente que circula por el circuito aumentará o disminuirá
en la misma proporción, siempre y cuando el valor de la resistencia conectada al circuito se
mantenga constante.

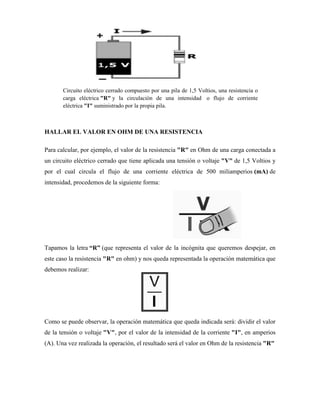

5. Circuito eléctrico cerrado compuesto por una pila de 1,5 Voltios, una resistencia o
carga eléctrica "R" y la circulación de una intensidad o flujo de corriente
eléctrica "I" suministrado por la propia pila.
HALLAR EL VALOR EN OHM DE UNA RESISTENCIA
Para calcular, por ejemplo, el valor de la resistencia "R" en Ohm de una carga conectada a
un circuito eléctrico cerrado que tiene aplicada una tensión o voltaje "V" de 1,5 Voltios y
por el cual circula el flujo de una corriente eléctrica de 500 miliamperios (mA) de
intensidad, procedemos de la siguiente forma:
Tapamos la letra “R” (que representa el valor de la incógnita que queremos despejar, en
este caso la resistencia "R" en ohm) y nos queda representada la operación matemática que
debemos realizar:
Como se puede observar, la operación matemática que queda indicada será: dividir el valor
de la tensión o voltaje "V", por el valor de la intensidad de la corriente "I", en amperios
(A). Una vez realizada la operación, el resultado será el valor en Ohm de la resistencia "R"

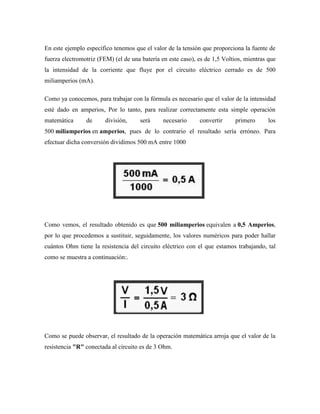

6. En este ejemplo específico tenemos que el valor de la tensión que proporciona la fuente de
fuerza electromotriz (FEM) (el de una batería en este caso), es de 1,5 Voltios, mientras que
la intensidad de la corriente que fluye por el circuito eléctrico cerrado es de 500
miliamperios (mA).
Como ya conocemos, para trabajar con la fórmula es necesario que el valor de la intensidad
esté dado en amperios, Por lo tanto, para realizar correctamente esta simple operación
matemática de división, será necesario convertir primero los
500 miliamperios en amperios, pues de lo contrario el resultado sería erróneo. Para
efectuar dicha conversión dividimos 500 mA entre 1000
Como vemos, el resultado obtenido es que 500 miliamperios equivalen a 0,5 Amperios,
por lo que procedemos a sustituir, seguidamente, los valores numéricos para poder hallar
cuántos Ohm tiene la resistencia del circuito eléctrico con el que estamos trabajando, tal
como se muestra a continuación:.
Como se puede observar, el resultado de la operación matemática arroja que el valor de la
resistencia "R" conectada al circuito es de 3 Ohm.

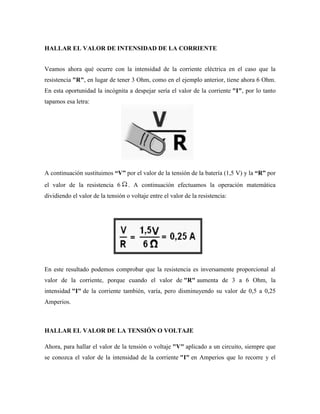

7. HALLAR EL VALOR DE INTENSIDAD DE LA CORRIENTE
Veamos ahora qué ocurre con la intensidad de la corriente eléctrica en el caso que la
resistencia "R", en lugar de tener 3 Ohm, como en el ejemplo anterior, tiene ahora 6 Ohm.
En esta oportunidad la incógnita a despejar sería el valor de la corriente "I", por lo tanto
tapamos esa letra:
A continuación sustituimos “V” por el valor de la tensión de la batería (1,5 V) y la “R” por
el valor de la resistencia 6 . A continuación efectuamos la operación matemática
dividiendo el valor de la tensión o voltaje entre el valor de la resistencia:
En este resultado podemos comprobar que la resistencia es inversamente proporcional al
valor de la corriente, porque cuando el valor de "R" aumenta de 3 a 6 Ohm, la
intensidad "I" de la corriente también, varía, pero disminuyendo su valor de 0,5 a 0,25
Amperios.
HALLAR EL VALOR DE LA TENSIÓN O VOLTAJE
Ahora, para hallar el valor de la tensión o voltaje "V" aplicado a un circuito, siempre que
se conozca el valor de la intensidad de la corriente "I" en Amperios que lo recorre y el

8. valor en Ohm de la resistencia "R" del consumidor o carga que tiene conectada, podemos
seguir el mismo procedimiento tapando en esta ocasión la "V”, que es la incógnita que
queremos despejar.
A continuación sustituyendo los valores de la intensidad de corriente "I" y de la
resistencia "R" del ejemplo anterior y tendremos:
El resultado que obtenemos de esta operación de multiplicar será 1,5 V, correspondiente a
la diferencia de potencial o fuerza electromotriz (FEM), que proporciona la batería
conectada al circuito.
Circuito serie:
En la figura inferior se pueden ver 3 resistencias en serie conectados a una batería. En este
caso la corriente que circula por una resistencia en serie debe circular por todos los demás,
definido de esta forma se obtiene una regla importante: La corriente de todas las partes de
un circuito en serie es igual.
Rt= R1 + R2 + R3
Vt= V1 + V2 + V3
It= I1 = I2 = I3

9. V1 = I1 x R1
I1 = R1 =
V2 = I2 x R2
I2 = R2 =
V3 = I3 X R3
I3 = R3 =
Circuito en Paralelo:
En la figura se puede observar un circuito con 2 resistencias en paralelo. Los electrones que
parten de la batería se dividen en 2 grupos, uno de los cuales circula por R1 y el otro por R2
pero, los 2 grupos se juntan nuevamente al otro extremo de la unión y regresan a la batería.
Dado que existen caminos paralelos para la circulación de la corriente, la combinación de
resistencias de dicha figura se llama circuito paralelo.
Para estos circuitos existe la regla: el voltaje en todas las partes de un circuito en paralelo es
el mismo. La corriente en R1 puede encontrarse por la ley de ohm. Ya que dicha corriente
es diferente de la corriente en R2.
Vt= V1 = V2 = V3
It= I1 + I2 + I3
V1 = I1 x R1
I1 = R1 =
V2 = I2 x R2
I2 = R2 =

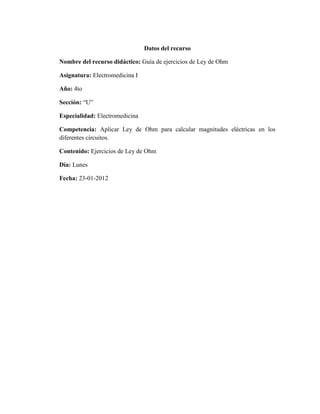

10. Datos del recurso
Nombre del recurso didáctico: Guía de ejercicios de Ley de Ohm
Asignatura: Electromedicina I
Año: 4to
Sección: “U”
Especialidad: Electromedicina
Competencia: Aplicar Ley de Ohm para calcular magnitudes eléctricas en los
diferentes circuitos.
Contenido: Ejercicios de Ley de Ohm
Día: Lunes
Fecha: 23-01-2012

11. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN
ESCUELA TÉCNICA INDUSTRIAL ROBINSONIANA
“PEDRO LEÓN TORRES”
BARQUISIMETO-LARA
Guía de Ejercicios Ley de Ohm
Nombre y Apellido: ______________________________ Año y sección: ___________
Parte I: Lea detalladamente cada enunciado y responda la interrogante que en ellos se plantea.
(Valor 1pt c/u)
1) Calcule la resistencia que opondrá un circuito por el paso de una corriente de 5 amperios, si
entre los extremos del circuito hay tensión de 100 voltios.
2) Calcule la intensidad de la corriente que alimenta a una lavadora de juguete que tiene una
resistencia de 10 ohmios y funciona con una batería de 30 V.
3) Para reparar nuestro horno, mi madre necesita saber su voltaje. Si sabemos que necesita una
corriente con una intensidad de 35 amperios y que presenta una resistencia de 21 ohmios, ¿cuál
será la tensión necesaria?
4) El televisor de mi abuela necesita una corriente con una intensidad de 4 amperios y una
diferencia de potencial de 125 V. Quiere saber cuál es la resistencia que presenta.

12. Parte II: Analice los circuitos eléctricos y calcule las incógnitas señaladas. (valor 2pts c/u)
Circuito 1: Calcule la intensidad total (It)
Datos:
R1= 10Ω
R2= 20Ω
R3= 15Ω
V= 15V
Circuito 2: Calcule la intensidad en la resistencia número 2 (IR2) y el voltaje de la fuente (Vt).
Datos:
R1= 50Ω
R2= 20Ω
R3= 10Ω
VR2= 20V
Circuito 3: Calcule el valor de la resistencia 4 (R4) y la intensidad de la resistencia numero 2 (I2).
Datos:
V= 12V
R1= 5Ω
R2= 20Ω
R3= 10Ω
R4= 8Ω
I3= 1,5 A

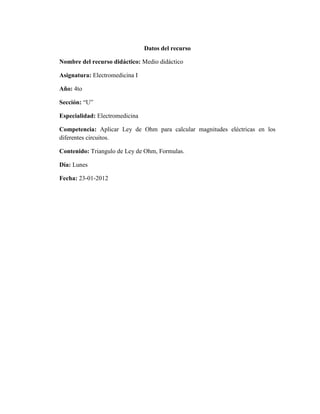

13. Datos del recurso
Nombre del recurso didáctico: Medio didáctico
Asignatura: Electromedicina I
Año: 4to
Sección: “U”
Especialidad: Electromedicina
Competencia: Aplicar Ley de Ohm para calcular magnitudes eléctricas en los
diferentes circuitos.
Contenido: Triangulo de Ley de Ohm, Formulas.
Día: Lunes
Fecha: 23-01-2012

14. Recurso o Medio didáctico Descripción del Fundamentación teórica
contenido
Triangulo de Ley http://jhormandelgado.blogspot.com/2011/0
de Ohm 8/ley-de-ohm.html

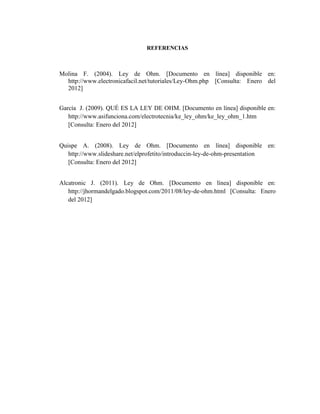

15. REFERENCIAS
Molina F. (2004). Ley de Ohm. [Documento en línea] disponible en:
http://www.electronicafacil.net/tutoriales/Ley-Ohm.php [Consulta: Enero del
2012]
García J. (2009). QUÉ ES LA LEY DE OHM. [Documento en línea] disponible en:
http://www.asifunciona.com/electrotecnia/ke_ley_ohm/ke_ley_ohm_1.htm
[Consulta: Enero del 2012]
Quispe A. (2008). Ley de Ohm. [Documento en línea] disponible en:
http://www.slideshare.net/elprofetito/introduccin-ley-de-ohm-presentation
[Consulta: Enero del 2012]
Alcatronic J. (2011). Ley de Ohm. [Documento en línea] disponible en:
http://jhormandelgado.blogspot.com/2011/08/ley-de-ohm.html [Consulta: Enero
del 2012]
