Presentación de Figuras
Presentación de figuras
Universidad Autónoma de Madrid




                                 • Una por página
                                    – Para facilitar su lectura
                                    – Con ordenador, preferentemente
                                        • Si el dominio del programa de dibujo que se usa no es completo,
                                          algunos componentes pueden añadirse a mano
                                    – En papel milimetrado si se hace a mano
                                 • Numeradas
                                    – Para referirse a ellas en el texto de los informes
                                        • P.ej.: “En la Figura 3 se observa que...”
                                 • Pie de figura
                                    – Descripción breve, concisa y objetiva del contenido
                                    – Sólo la información necesaria para comprender qué es lo que se
                                      representa
                                        • sistema de que se trata, condiciones de las medidas, aclaraciones
                                          necesarias, ...
                                    – Sin interpretaciones o conclusiones extraídas de la lectura de la
                                      figura
                                        • Éstas se ponen en el texto del informe

                                                             Presentación de figuras                          2
Presentación de figuras
Universidad Autónoma de Madrid




                                 • Rótulos de los ejes
                                    – Nombre o símbolo de la magnitud que se representa y sus
                                      unidades
                                         • P.ej.: V / cm3, V (m3), V / 100 cm3
                                 • Escalas de los ejes
                                    – Que los puntos se distribuyan ocupando todo el espacio de la
                                      representación
                                    – Divisiones que faciliten el cálculo mental
                                         • Múltiplos de 2, 5, 10, 25
                                 • Puntos experimentales
                                    –   Claramente señalados
                                    –   Indicar con barras las precisiones de los datos, si se conocen
                                 • Curvas
                                    – Líneas suaves, rectas o curvas
                                    – Que pasen aproximadamente por los puntos
                                    – Con homogeneidad de desvíos positivos y negativos



                                                              Presentación de figuras                    3
Ejemplo de figura incorrecta
Universidad Autónoma de Madrid




                                 Figura 4. Variación de la presión de vapor del metanol con la temperatura.
                                 Esta figura es incorrecta porque le falta una línea continua que pase
                                 aproximadamente por los puntos experimentales.

                                                             Presentación de figuras                          4
Ejemplo de figura incorrecta
Universidad Autónoma de Madrid

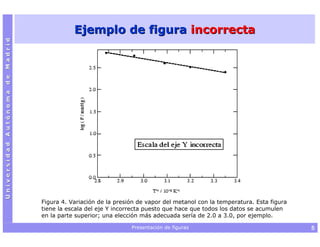

                                 Figura 4. Variación de la presión de vapor del metanol con la temperatura. Esta figura
                                 tiene la escala del eje Y incorrecta puesto que hace que todos los datos se acumulen
                                 en la parte superior; una elección más adecuada sería de 2.0 a 3.0, por ejemplo.

                                                                Presentación de figuras                                   5
Ejemplo de figura incorrecta
Universidad Autónoma de Madrid




                                 Figura 4. Variación de la presión de vapor del metanol con la temperatura. Esta
                                 figura es incorrecta porque sus ejes X e Y están sin etiquetar y, como
                                 consecuencia, no se sabe lo que se representa en ellos.

                                                             Presentación de figuras                               6
Ejemplo de figura incorrecta
Universidad Autónoma de Madrid

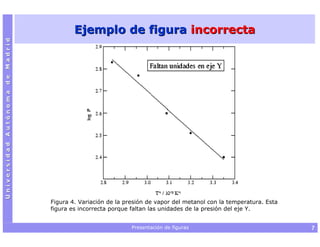

                                 Figura 4. Variación de la presión de vapor del metanol con la temperatura. Esta
                                 figura es incorrecta porque faltan las unidades de la presión del eje Y.


                                                             Presentación de figuras                               7
Ejemplo de figura incorrecta
Universidad Autónoma de Madrid




                                 Figura 4. Variación de la presión de vapor del metanol con la temperatura. Esta
                                 figura es incorrecta porque las divisiones de la escala del eje Y hacen muy difícil
                                 estimar los valores de Y de los puntos.

                                                              Presentación de figuras                                  8
Ejemplo de figura incorrecta
Universidad Autónoma de Madrid




                                 Figura 4. Variación de la presión de vapor del metanol con la temperatura. Esta
                                 figura es incorrecta por tener un número excesivo de divisiones del eje Y.


                                                             Presentación de figuras                               9

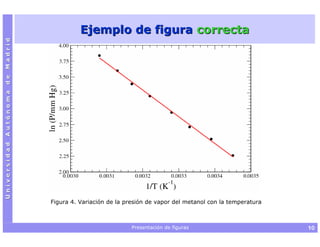

Ejemplo de figura correcta
Universidad Autónoma de Madrid




                                 Figura 4. Variación de la presión de vapor del metanol con la temperatura



                                                             Presentación de figuras                         10
