Presentación porosidad

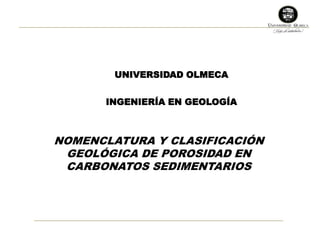

1. UNIVERSIDAD OLMECA
INGENIERÍA EN GEOLOGÍA
NOMENCLATURA Y CLASIFICACIÓN
GEOLÓGICA DE POROSIDAD EN
CARBONATOS SEDIMENTARIOS

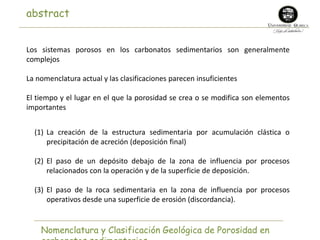

2. abstract
Los sistemas porosos en los carbonatos sedimentarios son generalmente
complejos
La nomenclatura actual y las clasificaciones parecen insuficientes
El tiempo y el lugar en el que la porosidad se crea o se modifica son elementos
importantes
(1) La creación de la estructura sedimentaria por acumulación clástica o
precipitación de acreción (deposición final)
(2) El paso de un depósito debajo de la zona de influencia por procesos
relacionados con la operación y de la superficie de deposición.
(3) El paso de la roca sedimentaria en la zona de influencia por procesos
operativos desde una superficie de erosión (discordancia).
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios

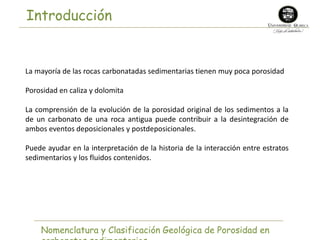

3. Introducción
La mayoría de las rocas carbonatadas sedimentarias tienen muy poca porosidad
Porosidad en caliza y dolomita
La comprensión de la evolución de la porosidad original de los sedimentos a la
de un carbonato de una roca antigua puede contribuir a la desintegración de
ambos eventos deposicionales y postdeposicionales.
Puede ayudar en la interpretación de la historia de la interacción entre estratos
sedimentarios y los fluidos contenidos.
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios

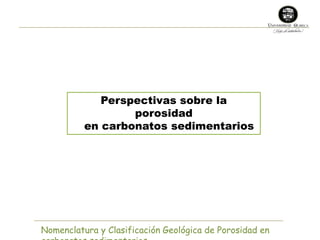

4. Perspectivas sobre la
porosidad
en carbonatos sedimentarios
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios
5. Perspectivas sobre la
porosidad
en carbonatos sedimentarios
Los carbonatos sedimentarios están siendo reconocidos cada vez más como
una compleja familia de roca.
La percepción de las muchas etapas posibles en la evolución de la porosidad
es esencial para los geólogos.
Orígenes de la porosidad poco conocidos.
La reciente deposición de sedimentos carbonatados vs antiguos sedimentos
carbonatados.
Registra también una parte muy importante de la formación de facies
carbonatadas antiguas.
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios
6. Complejidad del sistema
poroso carbonatado.
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios

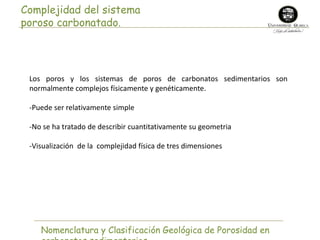

7. Complejidad del sistema
poroso carbonatado.
Los poros y los sistemas de poros de carbonatos sedimentarios son
normalmente complejos físicamente y genéticamente.
-Puede ser relativamente simple
-No se ha tratado de describir cuantitativamente su geometria
-Visualización de la complejidad física de tres dimensiones
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios

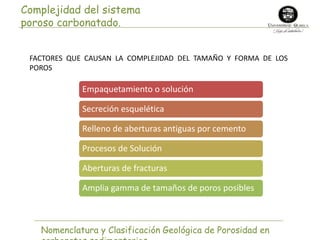

8. Complejidad del sistema
poroso carbonatado.
FACTORES QUE CAUSAN LA COMPLEJIDAD DEL TAMAÑO Y FORMA DE LOS
POROS
Empaquetamiento o solución
Secreción esquelética
Relleno de aberturas antiguas por cemento
Procesos de Solución
Aberturas de fracturas
Amplia gamma de tamaños de poros posibles
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios

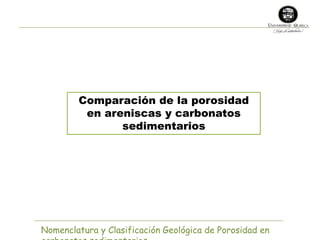

9. Comparación de la porosidad
en areniscas y carbonatos
sedimentarios
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios

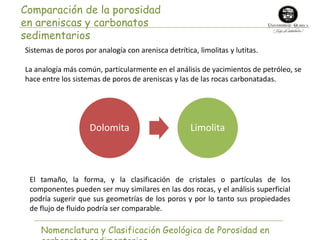

10. Comparación de la porosidad
en areniscas y carbonatos
sedimentarios
Sistemas de poros por analogía con arenisca detrítica, limolitas y lutitas.
La analogía más común, particularmente en el análisis de yacimientos de petróleo, se
hace entre los sistemas de poros de areniscas y las de las rocas carbonatadas.
Dolomita Limolita
El tamaño, la forma, y la clasificación de cristales o partículas de los
componentes pueden ser muy similares en las dos rocas, y el análisis superficial
podría sugerir que sus geometrías de los poros y por lo tanto sus propiedades
de flujo de fluido podría ser comparable.
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios
11. Comparación de la porosidad
en areniscas y carbonatos
sedimentarios
Aspecto Areniscas Calizas
Porosidad inicial 25 - 40% 40 - 70 %
Porosidad final 15 - 30 % 5 - 15 %
Tipos de poros iniciales Intergranulares Inter/Intragranulares
Tipos de poros finales Intergranulares Variados
Relación entre el tamaño de
poros y granos Elevada Poca
Relación entre la forma de
poros y granos Negativo Variada
Homogeneidad de un cuerpo
rocoso Elevada Variable
Influencia la de diagénesis Poca Mucha
Evaluación visual Fácil Variable
Relación con la permeabilidad Buena Variable
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios

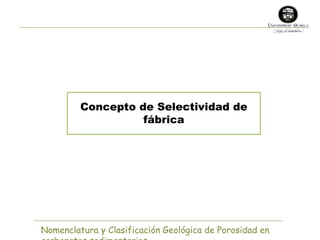

12. Concepto de Selectividad de
fábrica
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios
13. Concepto de Selectividad de
fábrica
Elementos estructurales
Los diversos tipos de partículas de
sedimentos primarios que más
tarde formaron elementos
diagenéticos tales como
carbonato, cemento o productos
de recristalización, cristales de
dolomita, y cristales de yeso y
anhidrita
La relación entre el espacio de los poros y elementos de la fábrica de facies de
carbonato de dependencia completa, como para la porosidad primaria
interpartícular, a la independencia completa, como para las fracturas
tectónicas en caliza porosa. Si una relación de dependencia se puede discernir
entre la porosidad y elementos de la fábrica, nos referimos a la porosidad
como selectivo de fábrica.
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios
14. Concepto de Selectividad de
fábrica
La mayoría de la porosidad primaria y una gran proporción de porosidad
secundaria en facies carbonatadas son selectivas de fábrica.
Para una mejor observación, descripción e interpretación de porosidad de
carbonatos es importante para evaluar la selectividad fábrica, que incorporamos a
nuestra clasificación
Dos factores están implicados en el establecimiento de selectividad de fábrica:
La fábrica del límite
de poro
La posición relativa
del poro de
elementos de fábrica.
Los límites de los poros entre partículas en un sedimento no consolidado están
conformados por las partículas deposicionales y la posición de los poros se
determina por estos elementos de las configuraciones primarias.
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios
15. Concepto de Selectividad de
fábrica
TIPOS DE SELECTIVIDAD
Deposicional: Muestra una dependencia de cualquiera de los elementos estructurales
primarios o posterior. Este tipo de selectividad de estructura podría incluir porosidad
primaria interparticular, porosidad fenestral que se formó poco después de la
sedimentación, y los moldes que fueron formados por la eliminación selectiva de las
partículas deposicionales.
Diagenéticos: Muestra una dependencia de la ubicación de los poros y la configuración a
determinadas características postdeposicionales. Por lo tanto, los moldes pueden ser
ejemplos de selectividad de estructura diagenética, estos se formaron por la eliminación
selectiva de cristales de yeso o anhidrita. La porosidad intercristalina de dolomías está
determinada por la forma y disposición de los cristales constitutivos, que normalmente se
crearon durante la diagénesis.
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios

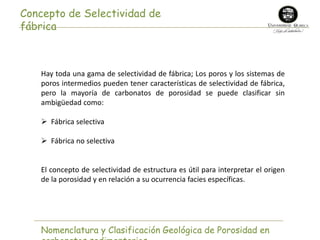

16. Concepto de Selectividad de
fábrica
Hay toda una gama de selectividad de fábrica; Los poros y los sistemas de
poros intermedios pueden tener características de selectividad de fábrica,
pero la mayoría de carbonatos de porosidad se puede clasificar sin
ambigüedad como:
Fábrica selectiva
Fábrica no selectiva
El concepto de selectividad de estructura es útil para interpretar el origen
de la porosidad y en relación a su ocurrencia facies específicas.
Nomenclatura y Clasificación Geológica de Porosidad en
carbonatos sedimentarios
