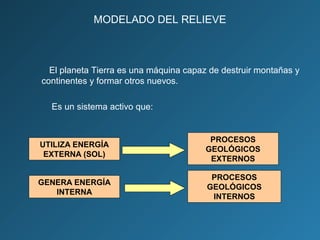

3. El planeta Tierra es una máquina capaz de destruir montañas y
continentes y formar otros nuevos.
Es un sistema activo que:
PROCESOS
GEOLÓGICOS
EXTERNOS
PROCESOS
GEOLÓGICOS
INTERNOS
UTILIZA ENERGÍA
EXTERNA (SOL)
GENERA ENERGÍA
INTERNA

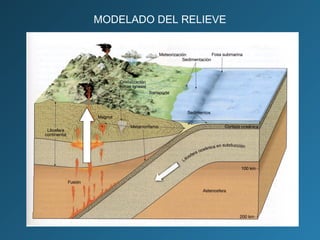

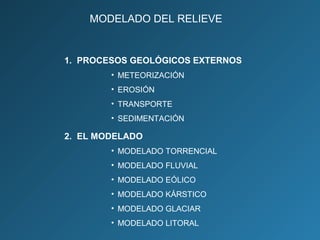

MODELADO DEL RELIEVE
6. PROCESOS GEOLÓGICOS EXTERNOS
El relieve es el aspecto de la superficie terrestre
prescindiendo de los elementos vivos.

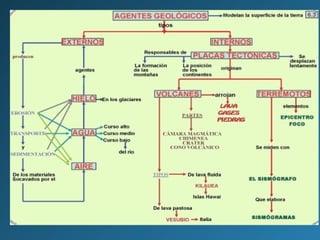

El relieve del planeta Tierra se debe a la actuación conjunta
de los denominados:
•Agentes geológicos internos: son los responsables de
formar nuevas estructuras en el relieve de la Tierra, rocas y
montañas, originados por la energía interna del planeta.
•Agentes geológicos externos: modifican el relieve creado
por los agentes geológicos internos. Los gases atmosféricos, el
agua, el hielo, el viento y los seres vivos son los responsables
de que el relieve del planeta cambie.
7.

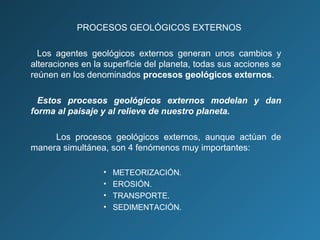

8. PROCESOS GEOLÓGICOS EXTERNOS
Los agentes geológicos externos generan unos cambios y
alteraciones en la superficie del planeta, todas sus acciones se
reúnen en los denominados procesos geológicos externos.
Estos procesos geológicos externos modelan y dan
forma al paisaje y al relieve de nuestro planeta.
Los procesos geológicos externos, aunque actúan de
manera simultánea, son 4 fenómenos muy importantes:
• METEORIZACIÓN.
• EROSIÓN.
• TRANSPORTE.
• SEDIMENTACIÓN.
9. PROCESOS GEOLÓGICOS EXTERNOS
•Meteorización. Es la disgregación de las rocas debida al efecto de los
agentes geológicos externos (agentes ambientales), que las fracturan y
alteran sus minerales.
•Erosión. es el arranque – movilización y desplazamiento de materiales y
sedimentos que resultan cuando las rocas sufren meteorización.
•Transporte. es el trasvase o traslado de fragmentos rocosos
(procedentes de rocas que han sufrido meteorización y erosión) de unos
lugares a otros de la corteza terrestre.

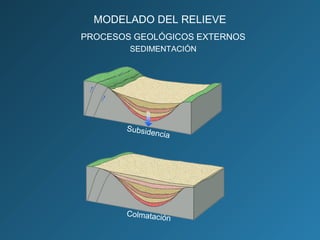

•Sedimentación. cuando el agente geológico pierde su capacidad de
transporte o disminuye su fuerza o intensidad (energía), los materiales
transportados se van a depositar por acción de la gravedad en zonas
deprimidas del terreno (de continentes y sobre todo océanos) llamadas
cuencas sedimentarias .
MODIFICACIÓN DEL
RELIEVE
TERRESTRE
FORMACIÓN DE
ROCAS
SEDIMENTARIAS
10. METEORIZACIÓN
La meteorización mecánica rompe la roca en fragmentos cada vez más pequeños, lo que
aumenta el área superficial disponible para el ataque químico.

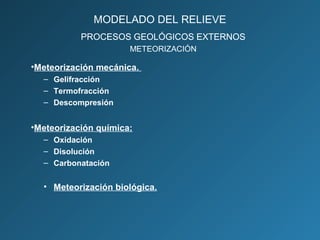

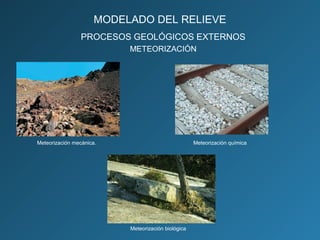

11. •Las fragmentación y disgregación de las rocas se produce de varias
formas:
– Meteorización física o mecánica. La roca se rompe debido a
tensiones.
– Meteorización química. La roca se disgrega debido a la
alteración química de sus minerales.
– Meteorización biológica. Consiste en la rotura o alteración de
las rocas debido a la acción de los seres vivos.
PROCESOS GEOLÓGICOS EXTERNOS
METEORIZACIÓN
MODELADO DEL RELIEVE

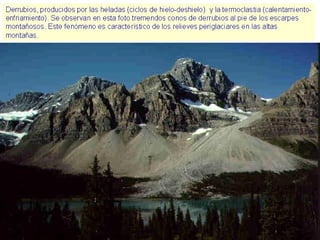

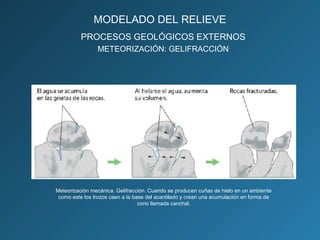

14. Meteorización mecánica. Gelifracción. Cuando se producen cuñas de hielo en un ambiente
como este los trozos caen a la base del acantilado y crean una acumulación en forma de
cono llamada canchal.
PROCESOS GEOLÓGICOS EXTERNOS
METEORIZACIÓN: GELIFRACCIÓN
MODELADO DEL RELIEVE
15. Meteorización mecánica. Gelifracción. Cuando se producen cuñas de hielo en un ambiente
como este los trozos caen a la base del acantilado y crean una acumulación en forma de
cono llamada canchal.
PROCESOS GEOLÓGICOS EXTERNOS
METEORIZACIÓN MECÁNICA: GELIFRACCIÓN
CANCHAL
MODELADO DEL RELIEVE

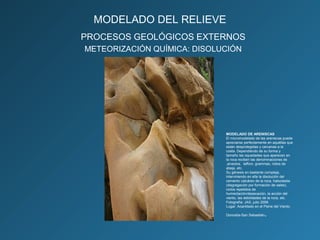

23. PROCESOS GEOLÓGICOS EXTERNOS
METEORIZACIÓN QUÍMICA: DISOLUCIÓN
MODELADO DE ARENISCAS
El micromodelado de las areniscas puede
apreciarse perfectamente en aquéllas que
están desprotegidas y cercanas a la
costa. Dependiendo de su forma y
tamaño las oquedades que aparecen en
la roca reciben las denominaciones de
,alveolos, taffoni, grammas, nidos de
abeja, etc.
Su génesis en bastante compleja,
interviniendo en ella la disolución del
cemento calcáreo de la roca, haloclastia
(disgregación por formación de sales),
ciclos repetidos de
humectación/desecación, la acción del
viento, las debilidades de la roca, etc.
Fotografía: JAS, julio 2006
Lugar: Acantilado en el Peine del Viento.
Donostia-San Sebastián.
MODELADO DEL RELIEVE

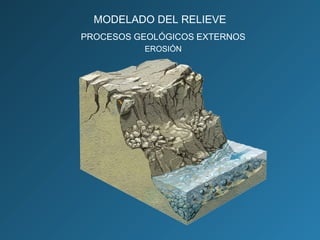

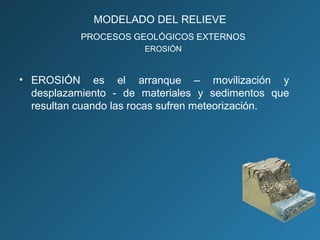

30. • EROSIÓN es el arranque – movilización y
desplazamiento - de materiales y sedimentos que
resultan cuando las rocas sufren meteorización.
MODELADO DEL RELIEVE
PROCESOS GEOLÓGICOS EXTERNOS
EROSIÓN
32. MODELADO DEL RELIEVE
PROCESOS GEOLÓGICOS EXTERNOS
TRANSPORTE
En contacto con el fondo
Sin tocar el fondo
Rodadura
Saltación
Arrastre
Flotación
Disolución
Suspensión

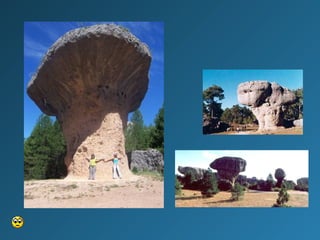

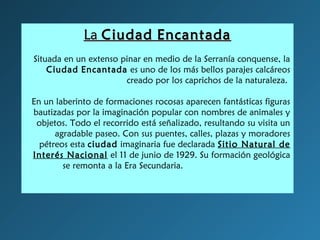

48. LaLa CiudadCiudad EncantadaEncantada
Situada en un extenso pinar en medio de la Serranía conquense, la
Ciudad Encantada es uno de los más bellos parajes calcáreos
creado por los caprichos de la naturaleza.
En un laberinto de formaciones rocosas aparecen fantásticas figuras
bautizadas por la imaginación popular con nombres de animales y
objetos. Todo el recorrido está señalizado, resultando su visita un
agradable paseo. Con sus puentes, calles, plazas y moradores
pétreos esta ciudad imaginaria fue declarada Sitio Natural de
Interés Nacional el 11 de junio de 1929. Su formación geológica
se remonta a la Era Secundaria.

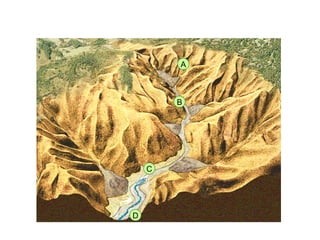

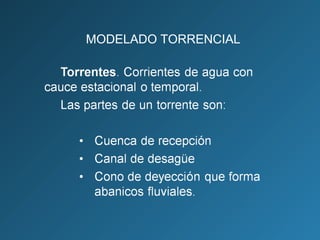

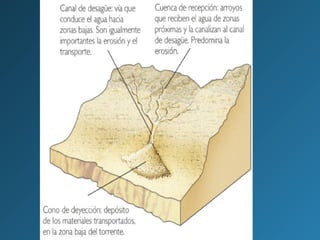

55. ABANICO ALUVIAL (o CONO DE DEYECCIÓN)ABANICO ALUVIAL (o CONO DE DEYECCIÓN)
Canal de desagüeCanal de desagüe
Cuenca de recepciónCuenca de recepción
Cono de deyecciónCono de deyección
56.

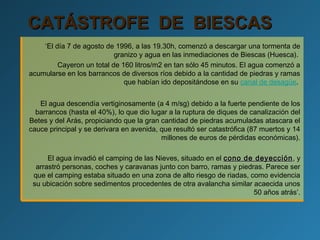

57. CATÁSTROFE DE BIESCASCATÁSTROFE DE BIESCAS
‘El día 7 de agosto de 1996, a las 19.30h, comenzó a descargar una tormenta de
granizo y agua en las inmediaciones de Biescas (Huesca).
Cayeron un total de 160 litros/m2 en tan sólo 45 minutos. El agua comenzó a
acumularse en los barrancos de diversos ríos debido a la cantidad de piedras y ramas
que habían ido depositándose en su canal de desagüe.
El agua descendía vertiginosamente (a 4 m/sg) debido a la fuerte pendiente de los
barrancos (hasta el 40%), lo que dio lugar a la ruptura de diques de canalización del
Betes y del Arás, propiciando que la gran cantidad de piedras acumuladas atascara el
cauce principal y se derivara en avenida, que resultó ser catastrófica (87 muertos y 14
millones de euros de pérdidas económicas).
El agua invadió el camping de las Nieves, situado en el cono de deyeccióncono de deyección, y
arrastró personas, coches y caravanas junto con barro, ramas y piedras. Parece ser
que el camping estaba situado en una zona de alto riesgo de riadas, como evidencia
su ubicación sobre sedimentos procedentes de otra avalancha similar acaecida unos
50 años atrás’.
58.

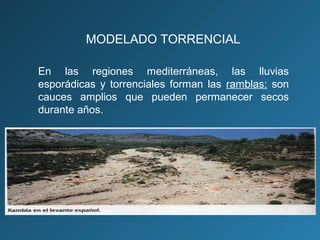

59. En las regiones mediterráneas, las lluvias
esporádicas y torrenciales forman las ramblas: son
cauces amplios que pueden permanecer secos
durante años.
MODELADO TORRENCIAL

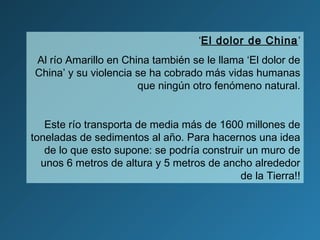

62. ‘El dolor de China’
Al río Amarillo en China también se le llama ‘El dolor de
China’ y su violencia se ha cobrado más vidas humanas
que ningún otro fenómeno natural.
Este río transporta de media más de 1600 millones de
toneladas de sedimentos al año. Para hacernos una idea
de lo que esto supone: se podría construir un muro de
unos 6 metros de altura y 5 metros de ancho alrededor
de la Tierra!!

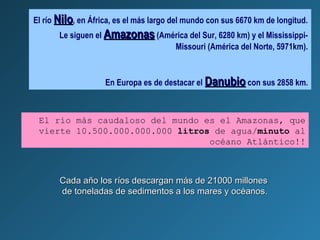

63. El río NiloNilo, en África, es el más largo del mundo con sus 6670 km de longitud.
Le siguen el AmazonasAmazonas (América del Sur, 6280 km) y el Mississippi-
Missouri (América del Norte, 5971km).
En Europa es de destacar el DanubioDanubio con sus 2858 km.
El río más caudaloso del mundo es el Amazonas, que
vierte 10.500.000.000.000 litros de agua/minuto al
océano Atlántico!!
Cada año los ríos descargan más de 21000 millonesCada año los ríos descargan más de 21000 millones
de toneladas de sedimentos a los mares y océanos.de toneladas de sedimentos a los mares y océanos.
72. Los cañones más profundos de la Tierracañones más profundos de la Tierra
son:
KINGS CANYON (Sierra Nevada, EEUU), con una
profundidad máxima de 2500 m.
GRAN CAÑÓN DEL COLORADO (Arizona), con
una profundidad máxima de 1600 m.
73.
74.

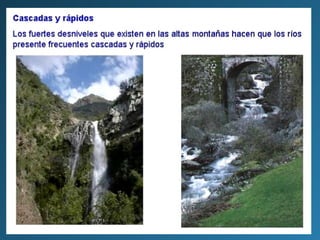

75. Las cataratas más altas de la Tierra son las Cataratas del Ángel
(Venezuela), con un desnivel de 980 metros!!
Le siguen las cataratas de Tugela, en Sudáfrica, con un desnivel
de 853 metros.
Otras cataratas conocidas son las deOtras cataratas conocidas son las de IguazúIguazú (entre Brasil y(entre Brasil y
Argentina) de 65 metros sobre el río Paraná.Argentina) de 65 metros sobre el río Paraná.
Las conocidasLas conocidas cataratas del Niágaracataratas del Niágara se encuentranse encuentran
entre EEUU y Canadá, sobre el río Niágara y miden unos 50entre EEUU y Canadá, sobre el río Niágara y miden unos 50
metros aproximadamente.metros aproximadamente.

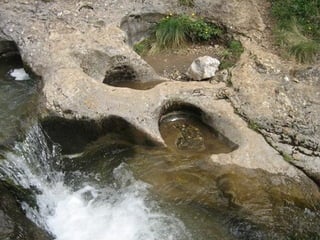

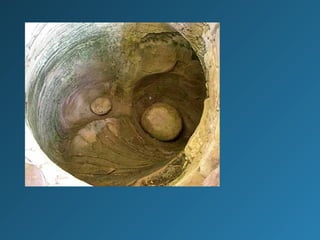

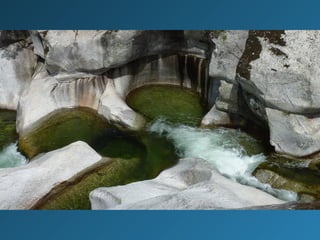

76. MARMITAS DE GIGANTE
Formadas por la fuerte pendiente y velocidad del río en su curso alto
cuando los materiales transportados por el río (rocas y cantos) horadan
el cauce al girar arremolinados por la fuerte velocidad del agua.

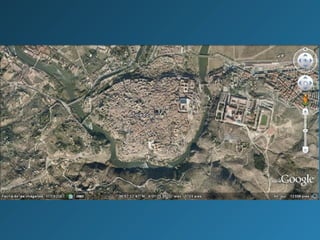

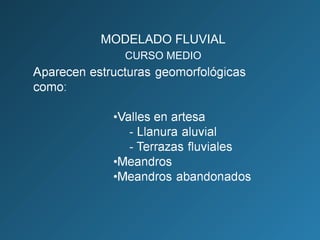

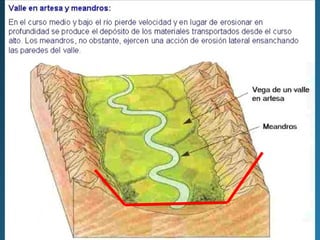

84. MEANDROSMEANDROS: Curvaturas del cauce del río, como consecuencia de la EROSIÓN
en la parte externa y del DEPÓSITO en la interna.
Aparecen en el curso medio y bajo del ríocurso medio y bajo del río y tienden a acentuar progresivamente
su curvatura.

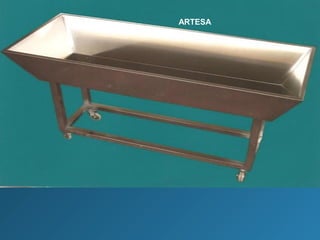

Los meandros ensanchan los laterales del valle (que ya no es en V, sino ‘en
artesa’).

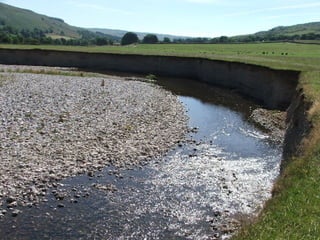

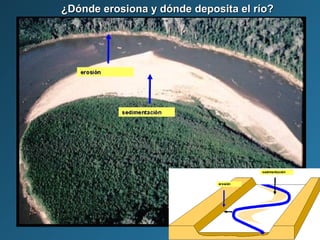

85. ¿Dónde erosiona y dónde deposita el río?¿Dónde erosiona y dónde deposita el río?
86.
87.

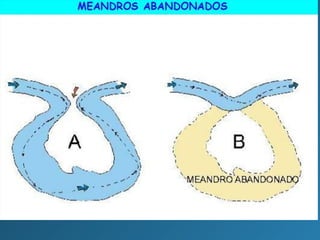

88. El río amplía su valle porEl río amplía su valle por
erosión lateral, formaerosión lateral, forma
meandros que se vanmeandros que se van
haciendo cada vez máshaciendo cada vez más
curvos y llegan acurvos y llegan a
estrangularse formandoestrangularse formando
meandros abandonados ymeandros abandonados y
dejando lagos transitoriosdejando lagos transitorios
con forma de herradura.con forma de herradura.

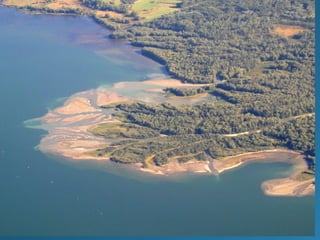

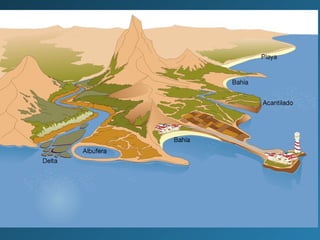

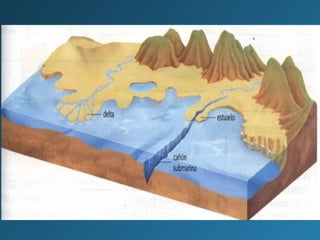

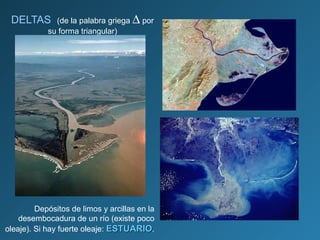

102. DELTAS (de la palabra griega ∆ por
su forma triangular)
Depósitos de limos y arcillas en la
desembocadura de un río (existe poco
oleaje). Si hay fuerte oleaje: ESTUARIOESTUARIO.
103.
104.

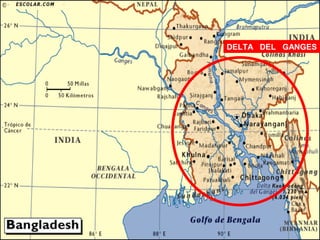

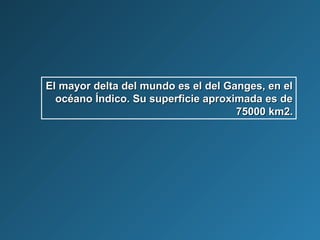

105. El mayor delta del mundo es el del Ganges, en elEl mayor delta del mundo es el del Ganges, en el
océano Índico. Su superficie aproximada es deocéano Índico. Su superficie aproximada es de
75000 km2.75000 km2.

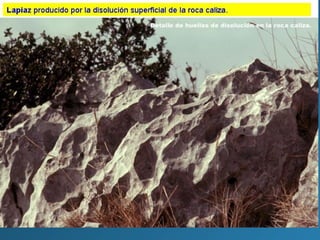

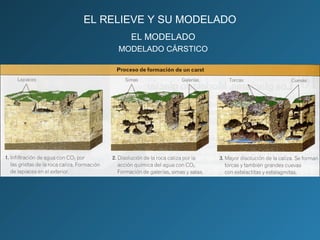

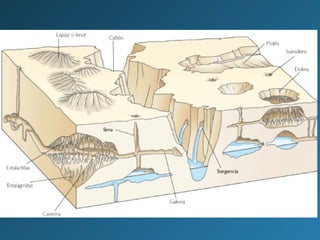

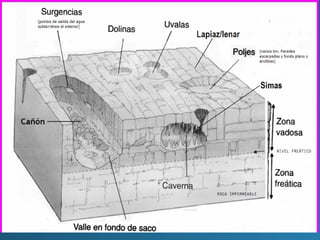

132. El agente geológico característico de este
modelado son las aguas superficiales y
subterráneas, con capacidad de disolver las
rocas.
Reacción de disolución de la caliza:
MODELADO KÁRSTICO
H2
O + CO2
H2
CO3
+ CaCO3
Ca (HCO3
)2
(Agua de lluvia) Ácido Carbonato de calcio Bicarbonato
carbónico de las rocas de calcio

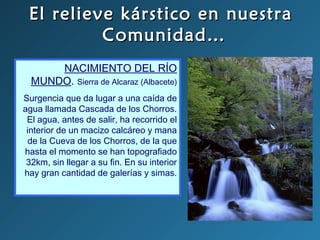

157. El relieve kárstico en nuestraEl relieve kárstico en nuestra
Comunidad…Comunidad…
NACIMIENTO DEL RÍO
MUNDO. Sierra de Alcaraz (Albacete)
Surgencia que da lugar a una caída de
agua llamada Cascada de los Chorros.
El agua, antes de salir, ha recorrido el
interior de un macizo calcáreo y mana
de la Cueva de los Chorros, de la que
hasta el momento se han topografiado
32km, sin llegar a su fin. En su interior
hay gran cantidad de galerías y simas.

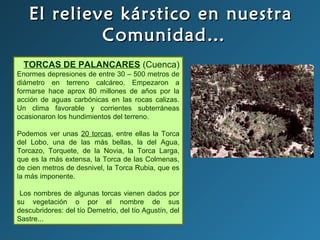

158. El relieve kárstico en nuestraEl relieve kárstico en nuestra
Comunidad…Comunidad…

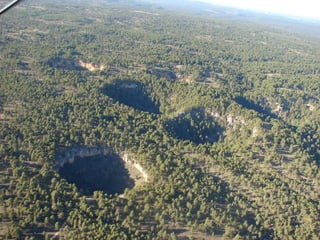

TORCAS DE PALANCARES (Cuenca)
Enormes depresiones de entre 30 – 500 metros de
diámetro en terreno calcáreo. Empezaron a
formarse hace aprox 80 millones de años por la
acción de aguas carbónicas en las rocas calizas.
Un clima favorable y corrientes subterráneas
ocasionaron los hundimientos del terreno.
Podemos ver unas 20 torcas, entre ellas la Torca
del Lobo, una de las más bellas, la del Agua,
Torcazo, Torquete, de la Novia, la Torca Larga,
que es la más extensa, la Torca de las Colmenas,
de cien metros de desnivel, la Torca Rubia, que es
la más imponente.
Los nombres de algunas torcas vienen dados por
su vegetación o por el nombre de sus
descubridores: del tío Demetrio, del tío Agustín, del
Sastre...

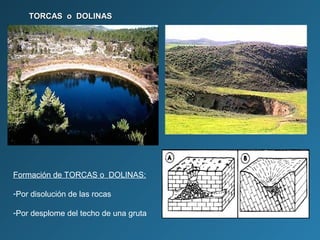

159. TORCAS DE LAGUNA SECA (Cuenca)
Catalogadas como MONUMENTO NATURALMONUMENTO NATURAL

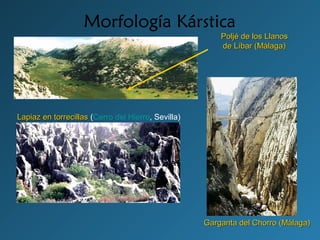

163. Morfología Kárstica
Garganta del Chorro (Málaga)Garganta del Chorro (Málaga)
Poljé de los LlanosPoljé de los Llanos
de Líbar (Málaga)de Líbar (Málaga)
Lapiaz en torrecillasLapiaz en torrecillas (Cerro del Hierro, Sevilla)
164.

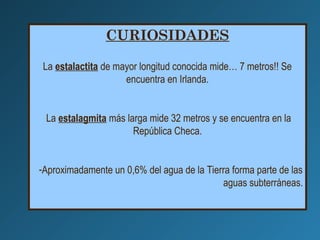

165. CURIOSIDADES
La estalactita de mayor longitud conocida mide… 7 metros!! Se
encuentra en Irlanda.
La estalagmita más larga mide 32 metros y se encuentra en la
República Checa.
-Aproximadamente un 0,6% del agua de la Tierra forma parte de las
aguas subterráneas.

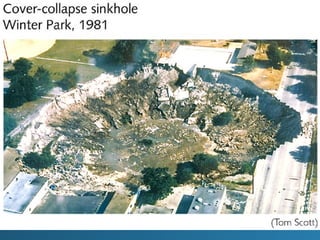

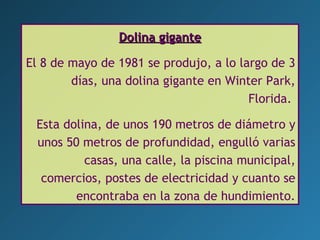

166. Dolina giganteDolina gigante
El 8 de mayo de 1981 se produjo, a lo largo de 3
días, una dolina gigante en Winter Park,
Florida.
Esta dolina, de unos 190 metros de diámetro y
unos 50 metros de profundidad, engulló varias
casas, una calle, la piscina municipal,
comercios, postes de electricidad y cuanto se
encontraba en la zona de hundimiento.
167.

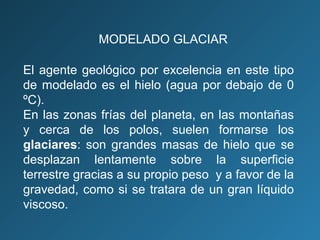

168. El agente geológico por excelencia en este tipo
de modelado es el hielo (agua por debajo de 0
ºC).
En las zonas frías del planeta, en las montañas
y cerca de los polos, suelen formarse los
glaciares: son grandes masas de hielo que se
desplazan lentamente sobre la superficie
terrestre gracias a su propio peso y a favor de la
gravedad, como si se tratara de un gran líquido
viscoso.
MODELADO GLACIAR

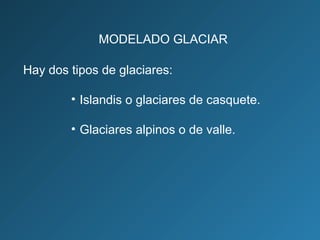

169. Hay dos tipos de glaciares:
• Islandis o glaciares de casquete.
• Glaciares alpinos o de valle.
MODELADO GLACIAR

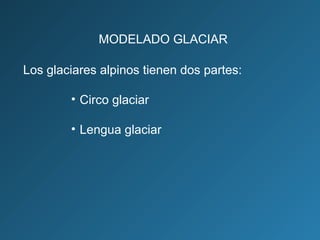

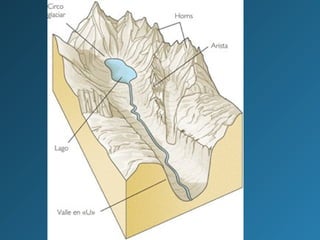

170. Los glaciares alpinos tienen dos partes:
• Circo glaciar
• Lengua glaciar
MODELADO GLACIAR
171.
172.
173.

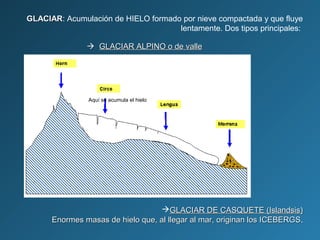

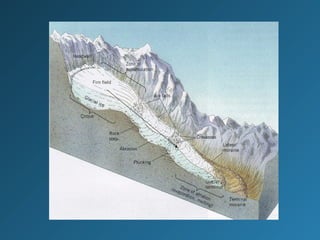

174. GLACIARGLACIAR: Acumulación de HIELO formado por nieve compactada y que fluye
lentamente. Dos tipos principales:
GLACIAR ALPINO o de valleGLACIAR ALPINO o de valle
GLACIAR DE CASQUETE (Islandsis)GLACIAR DE CASQUETE (Islandsis)
Enormes masas de hielo que, al llegar al mar, originan los ICEBERGSEnormes masas de hielo que, al llegar al mar, originan los ICEBERGS.
Aquí se acumula el hielo

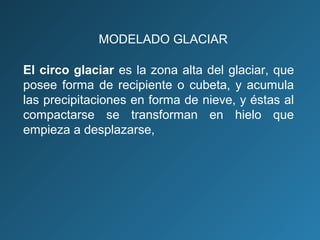

179. El circo glaciar es la zona alta del glaciar, que
posee forma de recipiente o cubeta, y acumula
las precipitaciones en forma de nieve, y éstas al
compactarse se transforman en hielo que
empieza a desplazarse,
MODELADO GLACIAR
180.

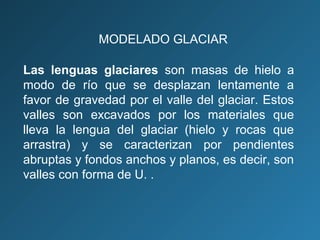

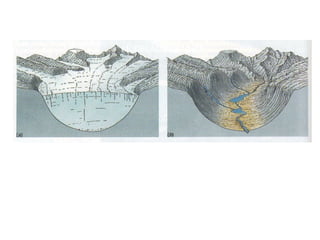

181. Las lenguas glaciares son masas de hielo a
modo de río que se desplazan lentamente a
favor de gravedad por el valle del glaciar. Estos
valles son excavados por los materiales que
lleva la lengua del glaciar (hielo y rocas que
arrastra) y se caracterizan por pendientes
abruptas y fondos anchos y planos, es decir, son
valles con forma de U. .
MODELADO GLACIAR
190. Fiordo: valles glaciares ocupados por el agua de mar. Esto se debe a una de las
siguientes razones: o bien se ha producido un deshielo y el mar ha subido de nivel y
se ha introducido en el valle; o se ha producido una bajada del continente por
isostasia.

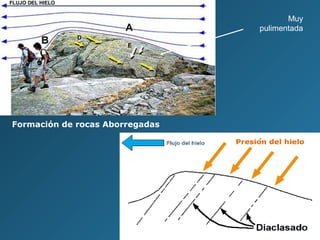

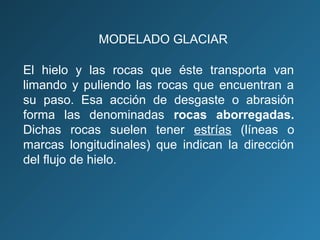

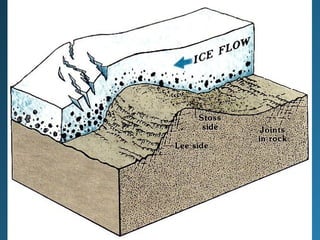

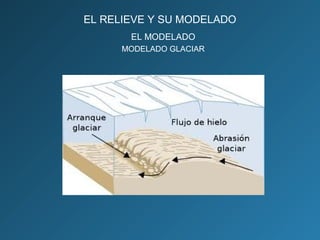

191. El hielo y las rocas que éste transporta van
limando y puliendo las rocas que encuentran a
su paso. Esa acción de desgaste o abrasión
forma las denominadas rocas aborregadas.
Dichas rocas suelen tener estrías (líneas o
marcas longitudinales) que indican la dirección
del flujo de hielo.
MODELADO GLACIAR

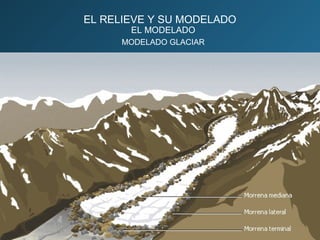

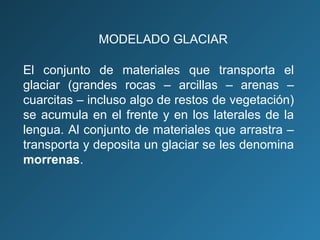

197. El conjunto de materiales que transporta el
glaciar (grandes rocas – arcillas – arenas –
cuarcitas – incluso algo de restos de vegetación)
se acumula en el frente y en los laterales de la
lengua. Al conjunto de materiales que arrastra –
transporta y deposita un glaciar se les denomina
morrenas.
MODELADO GLACIAR
198. EL RELIEVE Y SU MODELADO
EL MODELADO
MODELADO GLACIAR
199.
200.

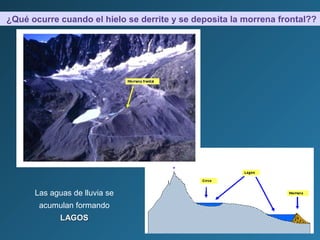

201. ¿Qué ocurre cuando el hielo se derrite y se deposita la morrena frontal??
Las aguas de lluvia se
acumulan formando
LAGOSLAGOS
202.

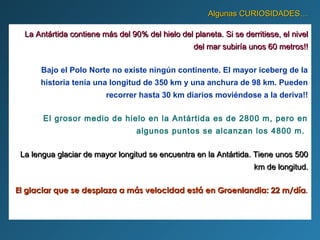

203. Algunas CURIOSIDADES…Algunas CURIOSIDADES…
La Antártida contiene más del 90% del hielo del planeta. Si se derritiese, el nivelLa Antártida contiene más del 90% del hielo del planeta. Si se derritiese, el nivel
del mar subiría unos 60 metros!!del mar subiría unos 60 metros!!
Bajo el Polo Norte no existe ningún continente. El mayor iceberg de la
historia tenía una longitud de 350 km y una anchura de 98 km. Pueden
recorrer hasta 30 km diarios moviéndose a la deriva!!
El grosor medio de hielo en la Antártida es de 2800 m, pero en
algunos puntos se alcanzan los 4800 m.
La lengua glaciar de mayor longitud se encuentra en la Antártida. Tiene unos 500La lengua glaciar de mayor longitud se encuentra en la Antártida. Tiene unos 500
km de longitud.km de longitud.
El glaciar que se desplaza a más velocidad está en Groenlandia: 22 m/díaEl glaciar que se desplaza a más velocidad está en Groenlandia: 22 m/día..

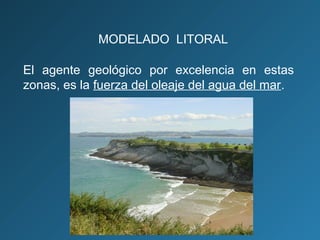

204. El agente geológico por excelencia en estas
zonas, es la fuerza del oleaje del agua del mar.
MODELADO LITORAL
205. La fuerza del oleaje erosiona, transporta y
sedimenta constantemente las zonas litorales de
nuestra península.
Nos podemos encontrar con estructuras
geológicas resultantes de la erosión como los
acantilados.
MODELADO LITORAL
206.

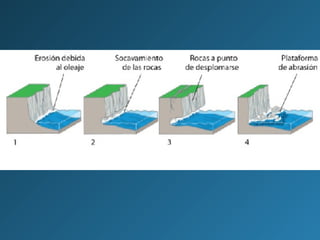

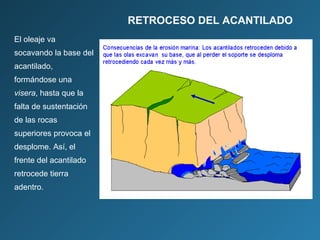

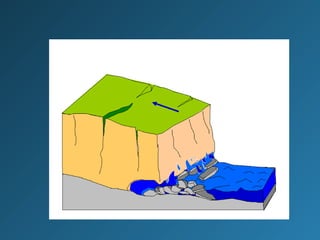

207. El oleaje va
socavando la base del
acantilado,
formándose una
visera, hasta que la
falta de sustentación
de las rocas
superiores provoca el
desplome. Así, el
frente del acantilado
retrocede tierra
adentro.
RETROCESO DEL ACANTILADO
208.

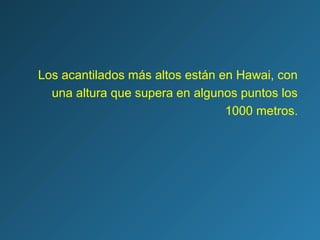

209. Los acantilados más altos están en Hawai, con
una altura que supera en algunos puntos los
1000 metros.

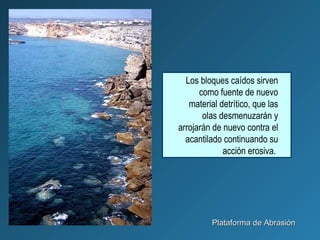

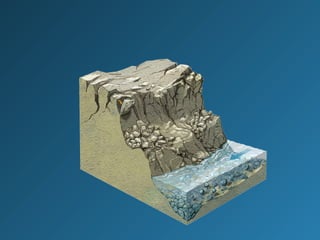

210. Los bloques caídos sirven
como fuente de nuevo
material detrítico, que las
olas desmenuzarán y
arrojarán de nuevo contra el
acantilado continuando su
acción erosiva.
Plataforma de AbrasiónPlataforma de Abrasión
221. FlechaFlecha (depósito arenoso alargado unido a la costa por un extremo).
(Si no se une a la costa y es Paralelo Barra de Arena o cordón litoral)
Esta doble barra de arena indica la existencia de una corriente de deriva litoral que
recorre la costa hacia la izquierda de la imagen. Son estas corrientes las que
forman las playas.
Si la flecha se une a la costa se forma una
ALBUFERAALBUFERA (laguna costera aislada del mar)
