Este documento resume los conceptos básicos de las resistencias eléctricas. Explica que las resistencias son elementos que ofrecen oposición al paso de corriente eléctrica en un circuito cerrado y que existen diferentes tipos como bobinadas, aglomeradas y de película de carbono. También describe los materiales comunes utilizados en su fabricación, como aleaciones de cobre, níquel y zinc, y cómo se codifican sus valores a través de bandas de colores.

1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCCIÓN SUPERIOR
INSTITUTO UNIVERSITARIO DE TECNOLOGÍA ANTONIO JOSÉ DE SUCRE
INDEPENDENCIA- YARACUY
BACHILLER
RODNEY PARADA
CI: 20,540,755 ESC. 70

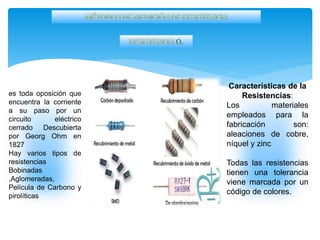

2. es toda oposición que
encuentra la corriente
a su paso por un
circuito eléctrico
cerrado Descubierta
por Georg Ohm en
1827
Hay varios tipos de
resistencias
Bobinadas
,Aglomeradas,
Película de Carbono y
pirolíticas
Características de la
Resistencias:
Los materiales
empleados para la
fabricación son:
aleaciones de cobre,
níquel y zinc
Todas las resistencias
tienen una tolerancia
viene marcada por un
código de colores.

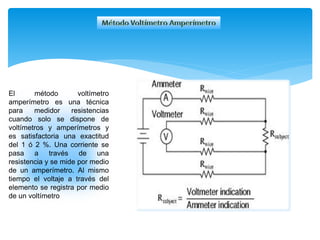

3. El método voltímetro
amperímetro es una técnica
para medidor resistencias
cuando solo se dispone de
voltímetros y amperímetros y
es satisfactoria una exactitud
del 1 ó 2 %. Una corriente se
pasa a través de una
resistencia y se mide por medio
de un amperímetro. Al mismo
tiempo el voltaje a través del
elemento se registra por medio
de un voltímetro

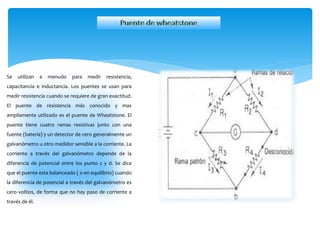

4. Se utilizan a menudo para medir resistencia,
capacitancia e inductancia. Los puentes se usan para
medir resistencia cuando se requiere de gran exactitud.
El puente de resistencia más conocido y mas
ampliamente utilizado es el puente de Wheatstone. El
puente tiene cuatro ramas resistivas junto con una
fuente (batería) y un detector de cero generalmente un
galvanómetro u otro medidor sensible a la corriente. La
corriente a través del galvanómetro depende de la
diferencia de potencial entre los punto c y d. Se dice
que el puente esta balanceado ( o en equilibrio) cuando
la diferencia de potencial a través del galvanómetro es
cero voltios, de forma que no hay paso de corriente a
través de él.

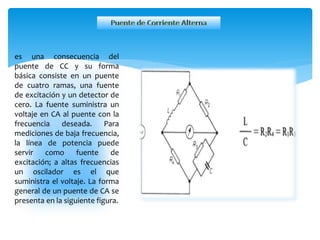

5. es una consecuencia del
puente de CC y su forma
básica consiste en un puente
de cuatro ramas, una fuente
de excitación y un detector de
cero. La fuente suministra un
voltaje en CA al puente con la
frecuencia deseada. Para
mediciones de baja frecuencia,
la línea de potencia puede
servir como fuente de
excitación; a altas frecuencias
un oscilador es el que
suministra el voltaje. La forma
general de un puente de CA se
presenta en la siguiente figura.

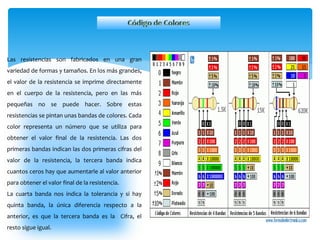

6. Las resistencias son fabricados en una gran
variedad de formas y tamaños. En los más grandes,
el valor de la resistencia se imprime directamente
en el cuerpo de la resistencia, pero en las más
pequeñas no se puede hacer. Sobre estas
resistencias se pintan unas bandas de colores. Cada
color representa un número que se utiliza para
obtener el valor final de la resistencia. Las dos
primeras bandas indican las dos primeras cifras del
valor de la resistencia, la tercera banda indica
cuantos ceros hay que aumentarle al valor anterior
para obtener el valor final de la resistencia.
La cuarta banda nos indica la tolerancia y si hay
quinta banda, la única diferencia respecto a la
anterior, es que la tercera banda es la Cifra, el
resto sigue igual.
