MIGUEL M. CARMONA
PRÁCTICA: EJECUTAR PROGRAMA DE CALENTAMIENTO DE FRESADORA EN SIMULADORES
1) DATOS GENERALES
ASIGNATURA: FECHA:
PROF. TITULAR DE LA ASIGNATURA:
INTEGRANTES DEL EQUIPO: MATRÍCULA:
2) OBJETIVO:
Que el estudiante conozca y ejecute el programa de calentamiento de husillo virtual, en simuladores de
fresadora CNC de la marca HAAS, que preparará adecuadamente los sistemas computarizados.
3) MATERIALES:
a) Hoja Pract_Calentar Simulador
4) PROCEDIMIENTOS DE SEGURIDAD
Durante el desarrollo de esta práctica, atienda las siguientes recomendaciones:
Mantener, antes y después, el área de trabajo ordenada y limpia.
Seguir las instrucciones indicadas en esta hoja, lo que se indique en la pantalla, así como instrucciones del asesor.
2. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
2 de 4
MIGUEL M. CARMONA

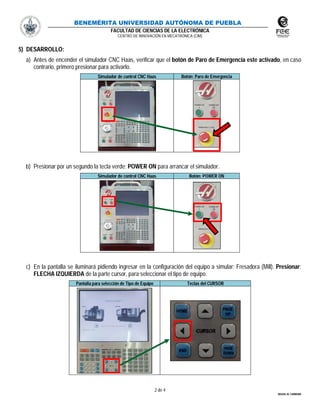

5) DESARROLLO:
a) Antes de encender el simulador CNC Haas, verificar que el botón de Paro de Emergencia este activado, en caso
contrario, primero presionar para activarlo.
Simulador de control CNC Haas Botón: Paro de Emergencia
b) Presionar por un segundo la tecla verde: POWER ON para arrancar el simulador.
Simulador de control CNC Haas Botón: POWER ON
c) En la pantalla se iluminará pidiendo ingresar en la configuración del equipo a simular: Fresadora (Mill). Presionar:
FLECHA IZQUIERDA de la parte cursor, para seleccionar el tipo de equipo.
Pantalla para selección de Tipo de Equipo Teclas del CURSOR
3. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
3 de 4
MIGUEL M. CARMONA
d) Al terminar de cargar el equipo seleccionado, eliminar alarmas. Primero desactivar el Paro de Emergencia girándolo.
Pantalla del simulador CNC Haas Botón: POWER ON
e) Posteriormente, el ordenador solicita iniciar los servos, para ello presionar 2 veces tecla: RESET.
Pantalla del simulador CNC Haas Botón: RESET
f) Realizar referenciado de ejes, presionar tecla: POWER UP/RESTART.
Pantalla del simulador CNC Haas Botón: POWER UP/RESTART
4. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
4 de 4
MIGUEL M. CARMONA
g) Acceder a la Lista de Programas del simulador.
Presionar tecla: LIST PROG.
Abrir la Lista de Programas guardados. Presionar tecla FLECHA ABAJO del cursor o WRITE/ENTER.
De la lista que se muestra, posicionarse en el programa a abrir. Usar tecla: FLECHA ABAJO O FLECHA ARRIBA.
Seleccionar el programa a ejecutar, en este caso es el O 02020. Presionar tecla: SELECT PROG.
Teclas del simulador CNC Haas Programa O 02020
h) Ejecutar el programa. Presionar tecla: MEM y después CYCLE START.
Teclas del simulador CNC Haas Programa de Calentamiento de Husillo
i) El programa tarda en ejecutarse 20 minutos. Al terminar puede apagar el equipo:
Presionar primero el botón: Paro de Emergencia.
Después presionar POWER OFF.
Ejecución del programa de calentamiento de Husillo Botones para apagado
