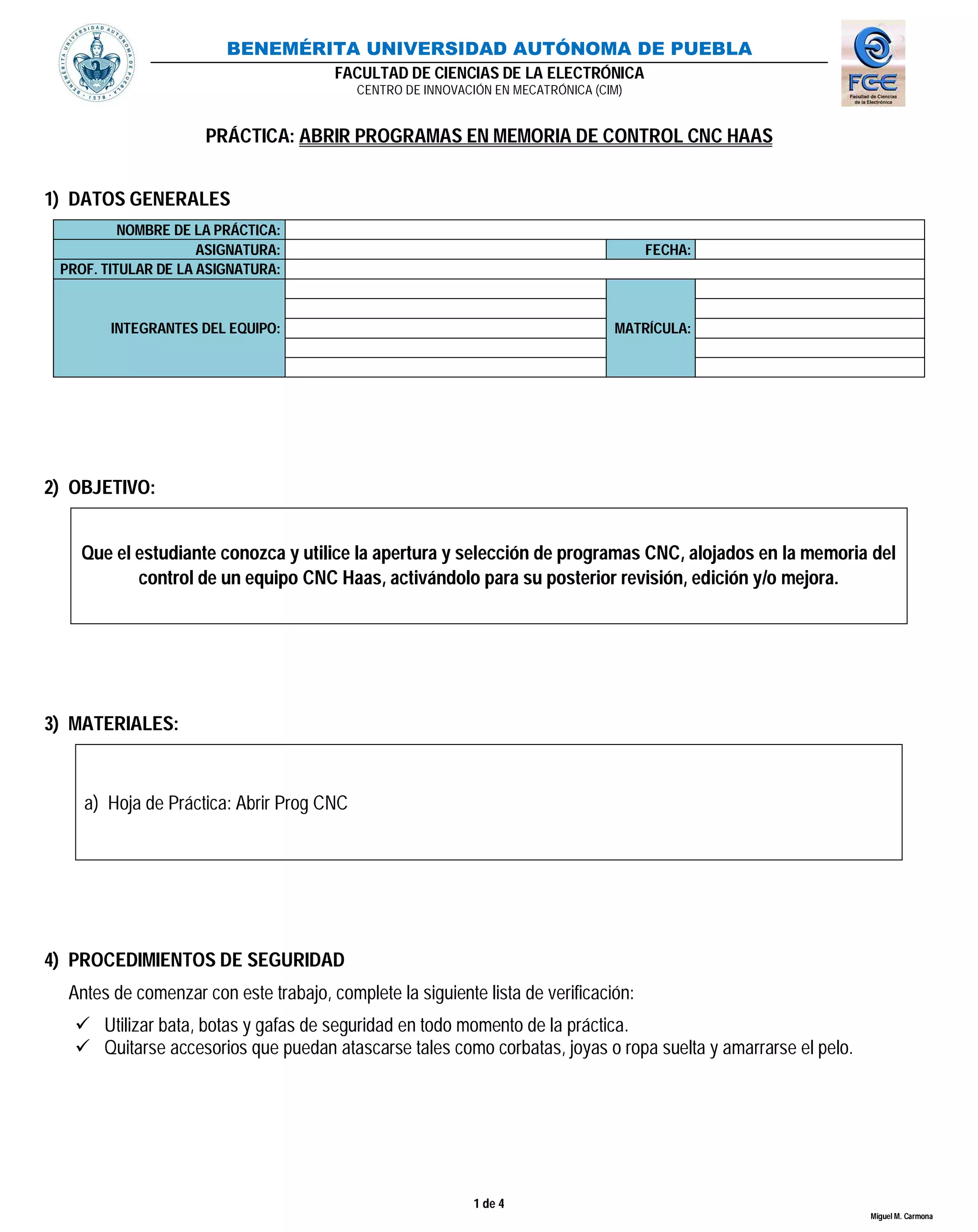

1. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
1 de 4
Miguel M. Carmona
PRÁCTICA: ABRIR PROGRAMAS EN MEMORIA DE CONTROL CNC HAAS
1) DATOS GENERALES
NOMBRE DE LA PRÁCTICA:
ASIGNATURA: FECHA:
PROF. TITULAR DE LA ASIGNATURA:
INTEGRANTES DEL EQUIPO: MATRÍCULA:
2) OBJETIVO:
Que el estudiante conozca y utilice la apertura y selección de programas CNC, alojados en la memoria del
control de un equipo CNC Haas, activándolo para su posterior revisión, edición y/o mejora.
3) MATERIALES:
a) Hoja de Práctica: Abrir Prog CNC
4) PROCEDIMIENTOS DE SEGURIDAD
Antes de comenzar con este trabajo, complete la siguiente lista de verificación:
 Utilizar bata, botas y gafas de seguridad en todo momento de la práctica.
 Quitarse accesorios que puedan atascarse tales como corbatas, joyas o ropa suelta y amarrarse el pelo.

2. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
2 de 4
Miguel M. Carmona
5) DESARROLLO:
a) Encender el equipo CNC, puede revisar la práctica de encendido de algún equipo CNC Haas.
b) Una vez que se haya terminado la inicialización del equipo, en el teclado del control presionar tecla: LIST PROG:
Zona de selección de programas Tecla LIST PROG
c) En la pantalla del control se iluminará el recuadro superior derecho, solicitando la selección de visualización de
programas de alguna unidad de memoria. seleccionar la unidad MEMORY, después desplegar los programas con la
FLECHA ABAJO del CURSOR o la tecla WRITE/ENTER en el control.
Pantalla de unidades de memoria Teclas para accesar a Lista de programas Lista de programas en MEMORY
d) Seleccionar el programa a visualizar, desplazándose con las FLECHA ABAJO o FLECHA ARRIBA del CURSOR del
control, hasta que el archivo a abrir tenga un recuadro color amarillo.
Teclas de movimiento entre programas Lista de programas en MEMORY

3. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
3 de 4
Miguel M. Carmona
e) Para seleccionar un programa usar tecla SELECT PROG. En este ejemplo se abrirá el programa O00811. El programa
estará seleccionado sólo hasta que se visualice una letra A encerrada en un recuadro.
Zona de selección de programas Tecla SELECT PROG Programa seleccionado
f) Para activar cualquier parte del programa seleccionada, usar tecla EDIT. Cuando se ilumine en blanco la ventana
superior izquierda, ya se estará trabajando en el programa seleccionado.
Zona de edición de programas Tecla EDIT Programa en modo EDICIÓN

4. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
4 de 4
Miguel M. Carmona
6) RESULTADOS:
7) CONCLUSIONES:
