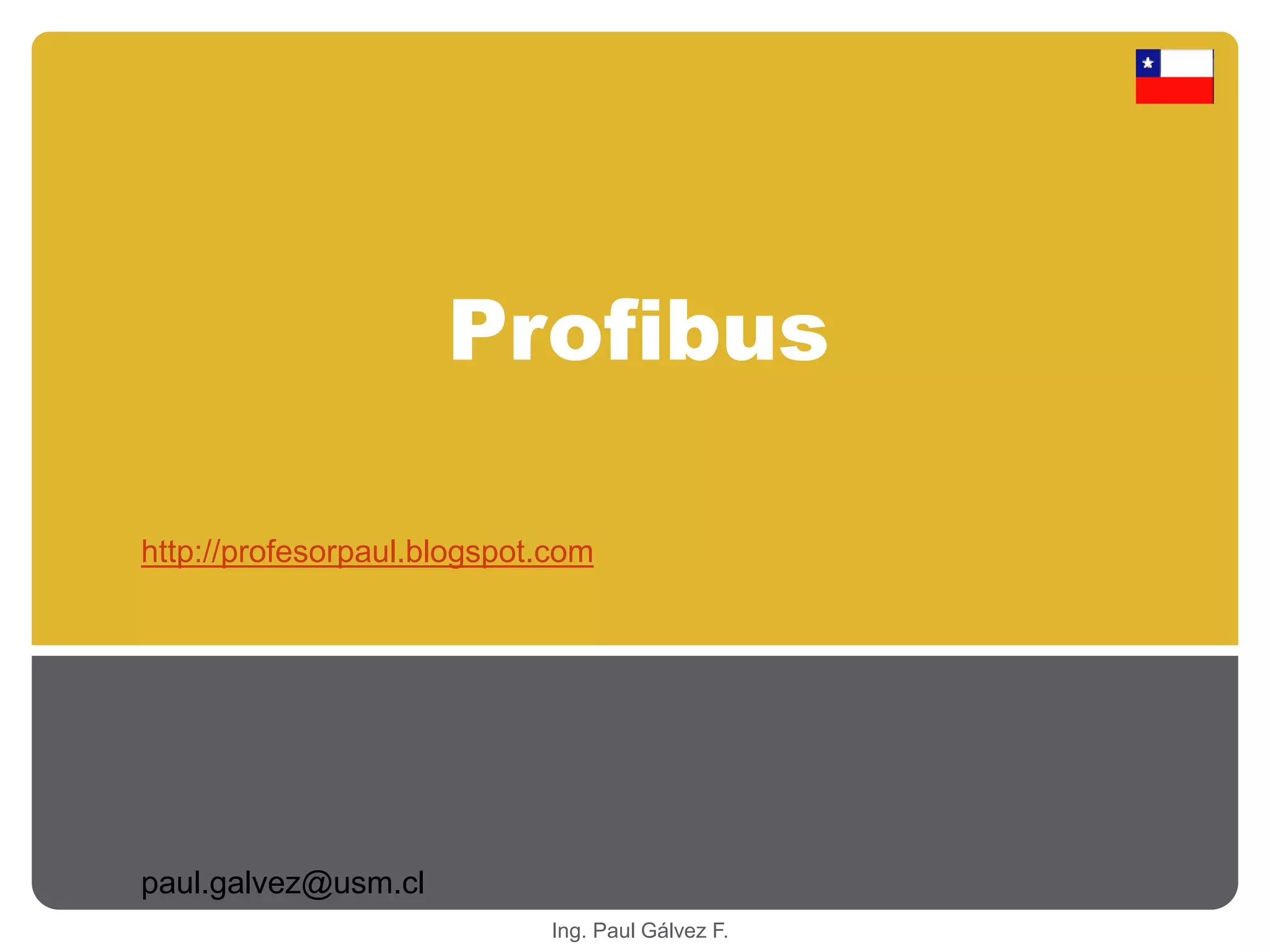

Protocolo Profibus.

1. Profibus
http://profesorpaul.blogspot.com
Ing. Paul Gálvez F.
paul.galvez@usm.cl

2. Visión General
INTRODUCCIÓN
Con PROFIBUS se conectan aparatos de
campo, p.ej. unidades periféricas
descentralizadas, válvulas o accionamientos, con
sistemas de automatización como SIMATIC S7,
SIMOTION, SINUMERIK o PCs.
El PROFIBUS normalizado según IEC 61158 y
EN 50170 es un sistema de bus de campo
abierto y robusto con tiempos de reacción cortos.
Las principales empresas de la industria de la
automatización admiten este estudiar de bus de
campo abierto.
PROFIBUS ofrece una solución de bus de
campo para la automatización completa de la
producción y los procesos con un intercambio de
datos rápido y fiable así como con capacidades
de diagnóstico integradas. PROFIBUS también
puede emplearse en áreas con peligro de
explosión así como para aplicaciones de
seguridad y en dispositivos HART.
Ing. Paul Gálvez F.

3. Ventajas
INTRODUCCIÓN
En comparación con el funcionamiento tradicional de periferia industrial, PROFIBUS ofrece muchas ventajas:
• Menos gastos de planificación e ingeniería
• Reducción de costes de instalación y puesta en servicio gracias.
 A la reducción del cableado.
 Supresión de módulos de cierre.
 Montaje en array.
• Racionalización de la conexión y la distribución de energía eléctrica.
• Reducción de los gastos de servicio y mantenimiento debido al diagnóstico integrado en los dispositivos.
Ing. Paul Gálvez F.

4. Conceptos elementales
PROPIEDADES
PROFIBUS admite el intercambio de datos entre aparatos de campo del nivel celular y de campo y sistemas de nivel
superior. PROFIBUS está disponible con diferentes medios y técnicas de transmisión para cubrir diversas
aplicaciones, p. ej.:
 PROFIBUS DP ofrece una comunicación rápida con dispositivos inteligentes de la periferia descentralizada.
 PROFIBUS PA proporciona señales y energía por la misma línea para sensores y actuadores.
Gracias al concepto modular, al protocolo de comunicación unitario y a perfiles específicos de la aplicación y del
sector, p. ej. PROFIdrive o PROFIsafe, PROFIBUS es el bus de campo para la industria de la fabricación y del
proceso.
Asimismo, PROFIBUS se distingue por las propiedades siguientes:
 Redundancia seleccionable por el usuario para sistemas host, medios y dispositivos esclavos.
 Sincronización horaria.
 Fecha y hora.
Ing. Paul Gálvez F.

5. ARQUITECTURA DE LA RED
Medios y Topologías en Profibus
Medio Topología Cantidad de estaciones Extensión de la red
Cobre
(eléctrico)
Ing. Paul Gálvez F.
Línea
Árbol
Máx. 125 Hasta 9,6 Km.
Cable de fibra
óptica
Estrella
Anillo
Línea
Máx. 125 Hasta 90 Km.
Infrarrojos
(inalámbrico)
Punto a punto
Punto a multipunto
2 máx. 32 Hasta 15 m.

6. ARQUITECTURA DE LA RED
Medios y Topologías en Profibus
 El cable de cobre, que se utiliza con mucha
frecuencia, se cierra en cada extremo con una
impedancia característica. De este modo se origina un
segmento de red al que pueden conectarse un
máximo de 32 estaciones. Varios segmentos se unen
en una red global por medio de repetidores.
 Los cables de fibra óptica son adecuados para el
intercambio de datos en grandes distancias o en
áreas con fuertes perturbaciones electromagnéticas.
 Para aplicaciones con conexión visual en distancias
cortas se utiliza la comunicación por infrarrojos.
Ing. Paul Gálvez F.

7. COMPONENTES DE RED
En Profibus hay componentes de red pasivos y activos:
Los componentes de red pasivos son, p. ej., cables de red y conectores.
 Los componentes de red activos son, p. ej., repetidores y módulos Link..
Medio Componentes Observación
Cobre (eléctrico) Repetidor.
Ing. Paul Gálvez F.
Acoplador DP/DP.
Acoplador DP/PA,
DP/PA-link
Para acoplar dos segmentos.
Para acoplar dos redes DP.
Para la transición de Profibus PA.
Cable de fibra
óptica
Optical Link Module
(OLM).
Optical Bus Terminal
(OBT).
Para conectar estaciones y crear redes
ópticas.
Para acoplar estaciones sin una interfaz de
fibra óptica integrada.
Infrarrojos
(inalámbrico)
Infrared Link Module
(ILM).
Para la transferencia inalámbrica en zonas
próximas.

8. TÉCNICA DE CONEXIÓN
Los conectores de bus sirven para conectar estaciones al cable de bus. El conector de bus RS 485
(clase de protección IP20) para redes eléctricas está disponible en diferentes modelos con la salida de
cable en diferentes ángulos.
El sistema FastConnect hace posible un montaje rápido con el desplazamiento de aislamiento.
Los cables de conexión sirven para conectar estaciones a los componentes de la red o a sistemas de
automatización.
Ing. Paul Gálvez F.
