PROFIBUS es un bus de campo rápido y flexible que se usa principalmente para configuraciones de pequeño y mediano tamaño. Se usa para la comunicación entre dispositivos de campo, accionamientos, paneles de operador, PLC y PC. Existen varias variantes de PROFIBUS como DP, PA y FMS que se usan en diferentes aplicaciones industriales como automatización de procesos, control de células y redes de PLC. PROFIBUS ofrece comunicación confiable, flexibilidad y puede implementarse en diferentes topologías para cubrir grandes extensiones.

1. ...LISTO PARA TODA TAREA... PROFIBUS Rápido y flexible bus de campo

2. ¿A qué nivel se usa PROFIBUS?

3. ¿Para qué se usa PROFIBUS? PROFIBUS Bus de campo y célula de bajo costo Para configuraciones de pequeño y mediano tamaño Para cubrir grandes extensiones

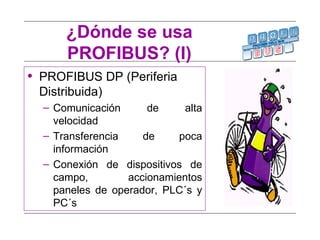

4. ¿Dónde se usa PROFIBUS? (I) PROFIBUS DP (Periferia Distribuida) Comunicación de alta velocidad Transferencia de poca información Conexión de dispositivos de campo, accionamientos paneles de operador, PLC´s y PC´s

5. ¿Dónde se usa PROFIBUS? (II) PROFIBUS PA (Automati-zación de procesos) Comunicación en la industria de procesos Alimentación y datos a través del mismo cable Puede ser utilizado en atmósfera potencialmente explosivas (EEx i- protección intrínseca)

6. ¿Dónde se usa PROFIBUS? (III) PROFIBUS FMS (Fieldbus Message Specification) Utilizada a nivel de célula Comunicación orientada a objeto Implementación de redes de PLC´s, sistemas de control de procesos, PC´s, paneles de operador.

7. ¿Dónde se usa PROFIBUS? (IV)

8. ¿Como se ve una red PROFIBUS?

9. PROFIBUS Información Técnica (I) Norma PROFIBUS, EN 50 170 Método de acceso Paso de testigo con maestro-esclavo en las capas inferiores (determinístico) Índice de transmisión 9,6 - 12 Mbps Medio de transmisión Eléctrica: Par trenzado apantallado Óptica: FO (vidrio o plástico)

10. PROFIBUS Información Técnica (II) Máximo Nº. Estaciones 127 Tamaño de la red Eléctrica: max 9,6 (depende de la velocidad) Óptica: mas de 100 km (de-pende de la velocidad) Topología Bus, anillo, estrella, árbol Aplicación Area de campo y célula

11. Método de acceso Método de acceso híbrido  Paso de testigo, Comunicación entre estaciones complejas  Comunicación Maestro/Esclavo , Comunicación entre dispositivos simples y complejas

12. Beneficios Uno de los líderes en el mercado de los buses de campo Usado en todo el mundo Soportado por importantes fabricantes de dispositivos Transmisión de datos confiable Flexible y optimizado Sistema con diversas interfaces para diferentes requerimientos Diferentes topologías para cubrir grandes extensiones Red abierta normalizada

13. Otros beneficios de PROFIBUS
