1. Universidad de Oriente
Núcleo de Monagas
Departamento de Ingeniería de Sistemas
Cursos Especiales de Grado
Estrategia para la Automatización Industrial
Bachilleres:
Narváez, Italo
Villalba, César
EQUIPO RTU
Maturín, Abril 2015
Facilitador(a):
Devia, Judith

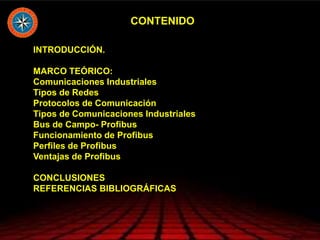

2. CONTENIDO
INTRODUCCIÓN.
MARCO TEÓRICO:
Comunicaciones Industriales
Tipos de Redes
Protocolos de Comunicación
Tipos de Comunicaciones Industriales
Bus de Campo- Profibus
Funcionamiento de Profibus
Perfiles de Profibus
Ventajas de Profibus
CONCLUSIONES
REFERENCIAS BIBLIOGRÁFICAS
COMUNICACIONES INDUSTRIALES

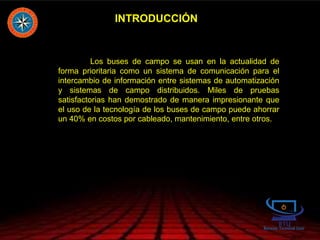

3. INTRODUCCIÓN
Los buses de campo se usan en la actualidad de
forma prioritaria como un sistema de comunicación para el
intercambio de información entre sistemas de automatización
y sistemas de campo distribuidos. Miles de pruebas
satisfactorias han demostrado de manera impresionante que
el uso de la tecnología de los buses de campo puede ahorrar
un 40% en costos por cableado, mantenimiento, entre otros.

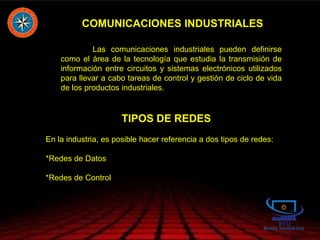

4. COMUNICACIONES INDUSTRIALES
Las comunicaciones industriales pueden definirse
como el área de la tecnología que estudia la transmisión de
información entre circuitos y sistemas electrónicos utilizados
para llevar a cabo tareas de control y gestión de ciclo de vida
de los productos industriales.
TIPOS DE REDES
En la industria, es posible hacer referencia a dos tipos de redes:
*Redes de Datos
*Redes de Control

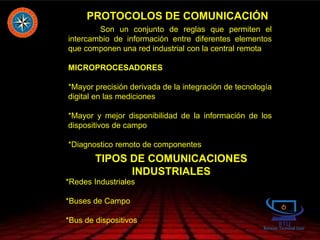

5. PROTOCOLOS DE COMUNICACIÓN
Son un conjunto de reglas que permiten el
intercambio de información entre diferentes elementos
que componen una red industrial con la central remota
MICROPROCESADORES
*Mayor precisión derivada de la integración de tecnología
digital en las mediciones
*Mayor y mejor disponibilidad de la información de los
dispositivos de campo
*Diagnostico remoto de componentes
TIPOS DE COMUNICACIONES
INDUSTRIALES
*Redes Industriales
*Buses de Campo
*Bus de dispositivos

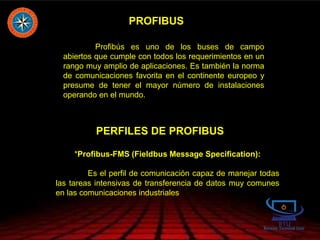

6. PROFIBUS
Profibús es uno de los buses de campo
abiertos que cumple con todos los requerimientos en un
rango muy amplio de aplicaciones. Es también la norma
de comunicaciones favorita en el continente europeo y
presume de tener el mayor número de instalaciones
operando en el mundo.
PERFILES DE PROFIBUS
* *Profibus-FMS (Fieldbus Message Specification):
Es el perfil de comunicación capaz de manejar todas
las tareas intensivas de transferencia de datos muy comunes
en las comunicaciones industriales

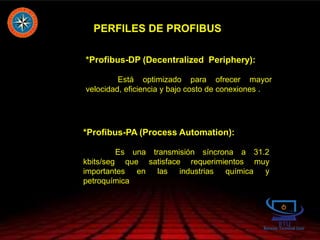

7. PERFILES DE PROFIBUS
*Profibus-PA (Process Automation):
Es una transmisión síncrona a 31.2
kbits/seg que satisface requerimientos muy
importantes en las industrias química y
petroquímica
*Profibus-DP (Decentralized Periphery):
Está optimizado para ofrecer mayor
velocidad, eficiencia y bajo costo de conexiones .

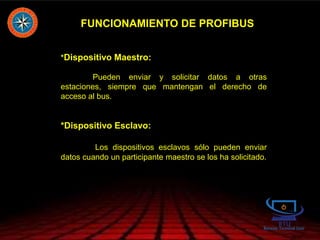

8. FUNCIONAMIENTO DE PROFIBUS
*Dispositivo Maestro:
Pueden enviar y solicitar datos a otras
estaciones, siempre que mantengan el derecho de
acceso al bus.
*Dispositivo Esclavo:
Los dispositivos esclavos sólo pueden enviar
datos cuando un participante maestro se los ha solicitado.

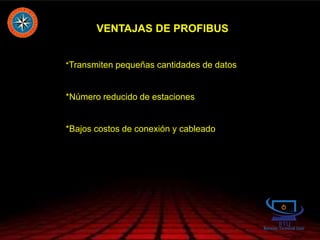

9. VENTAJAS DE PROFIBUS
*Transmiten pequeñas cantidades de datos
*Número reducido de estaciones
*Bajos costos de conexión y cableado

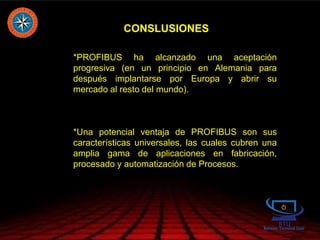

10. CONSLUSIONES
*PROFIBUS ha alcanzado una aceptación
progresiva (en un principio en Alemania para
después implantarse por Europa y abrir su
mercado al resto del mundo).
*Una potencial ventaja de PROFIBUS son sus
características universales, las cuales cubren una
amplia gama de aplicaciones en fabricación,
procesado y automatización de Procesos.

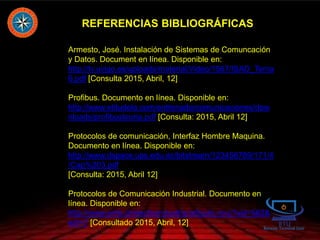

11. REFERENCIAS BIBLIOGRÁFICAS
Armesto, José. Instalación de Sistemas de Comuncación
y Datos. Document en línea. Disponible en:
http://tv.uvigo.es/uploads/material/Video/1567/ISAD_Tema
6.pdf [Consulta 2015, Abril, 12]
Profibus. Documento en línea. Disponible en:
http://www.etitudela.com/entrenadorcomunicaciones/dow
nloads/profibusteoria.pdf [Consulta: 2015, Abril 12]
Protocolos de comunicación, Interfaz Hombre Maquina.
Documento en línea. Disponible en:
http://www.dspace.ups.edu.ec/bitstream/123456789/171/4
/Cap%203.pdf
[Consulta: 2015, Abril 12]
Protocolos de Comunicación Industrial. Documento en
línea. Disponible en:
http://www.emb.cl/electroindustria/articulo.mvc?xid=562&
edi=7 [Consultado 2015, Abril, 12]
