Propuesta POT Cali 2014 - Servicios Públicos

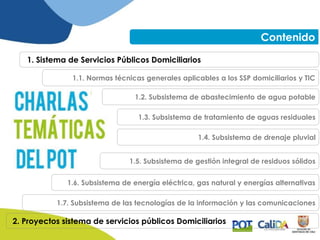

Contenido
1. Sistema de Servicios Públicos Domiciliarios

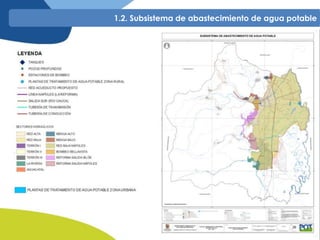

1.2. Subsistema de abastecimiento de agua potable

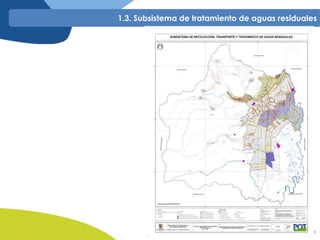

1.3. Subsistema de tratamiento de aguas residuales

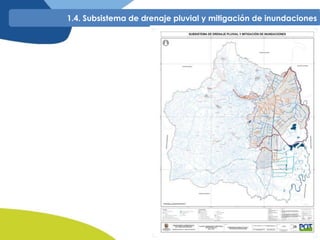

1.4. Subsistema de drenaje pluvial

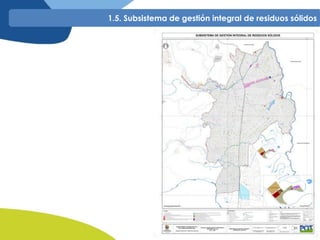

1.5. Subsistema de gestión integral de residuos sólidos

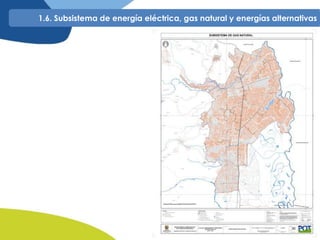

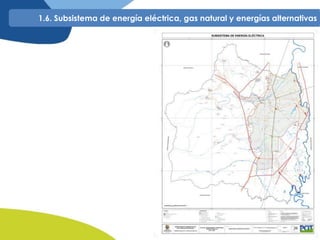

1.6. Subsistema de energía eléctrica, gas natural y energías alternativas
1.7. Subsistema de las tecnologías de la información y las comunicaciones
1.1. Normas técnicas generales aplicables a los SSP domiciliarios y TIC

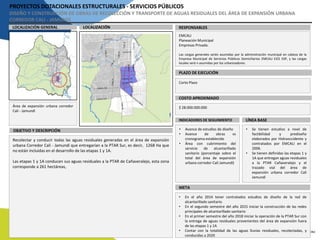

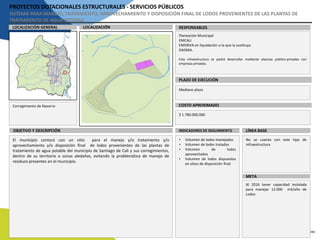

2. Proyectos sistema de servicios públicos Domiciliarios

1. Sistema de Servicios Públicos
Domiciliarios

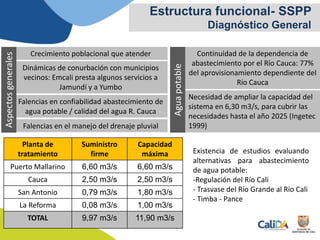

Estructura funcional- SSPP
Diagnóstico General
Crecimiento poblacional que atender Continuidad de la dependencia de
abastecimiento por el Río Cauca: 77%
del aprovisionamiento dependiente del
Río Cauca
Dinámicas de conurbación con municipios
vecinos: Emcali presta algunos servicios a
Jamundí y a Yumbo
Necesidad de ampliar la capacidad del
sistema en 6,30 m3/s, para cubrir las
necesidades hasta el año 2025 (Ingetec
1999)
Aguapotable
Planta de
tratamiento
Suministro
firme
Capacidad
máxima
Puerto Mallarino 6,60 m3/s 6,60 m3/s
Cauca 2,50 m3/s 2,50 m3/s
San Antonio 0,79 m3/s 1,80 m3/s
La Reforma 0,08 m3/s 1,00 m3/s
TOTAL 9,97 m3/s 11,90 m3/s
Falencias en confiabilidad abastecimiento de
agua potable / calidad del agua R. Cauca
Falencias en el manejo del drenaje pluvial
Aspectosgenerales
Existencia de estudios evaluando
alternativas para abastecimiento
de agua potable:
-Regulación del Río Cali
- Trasvase del Río Grande al Río Cali
- Timba - Pance

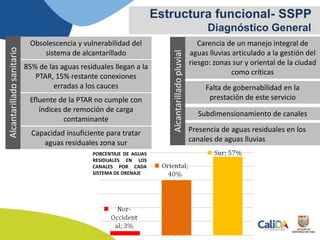

Obsolescencia y vulnerabilidad del
sistema de alcantarillado
Carencia de un manejo integral de
aguas lluvias articulado a la gestión del
riesgo: zonas sur y oriental de la ciudad
como críticas
85% de las aguas residuales llegan a la
PTAR, 15% restante conexiones
erradas a los cauces
Subdimensionamiento de canales
Alcantarilladosanitario
Efluente de la PTAR no cumple con
índices de remoción de carga
contaminante
Presencia de aguas residuales en los
canales de aguas lluvias
PORCENTAJE DE AGUAS
RESIDUALES EN LOS
CANALES POR CADA
SISTEMA DE DRENAJE
Falta de gobernabilidad en la
prestación de este servicio
Alcantarilladopluvial
Capacidad insuficiente para tratar
aguas residuales zona sur

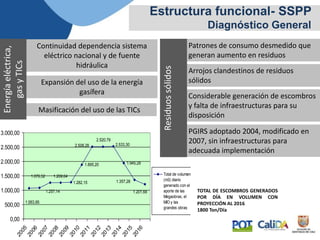

Total de escombros generados por día en volumen con
proyecciones al año 2016
1.895,20 1.945,28
1.201,68
1.357,28
2.533,30
2.520,79
2.508,28
1.269,64
1.282,15
1.257,14
1.063,95
1.076,52
0,00
500,00
1.000,00
1.500,00
2.000,00
2.500,00
3.000,00
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
Total de volumen
(m3) diario
generado con el
aporte de las
Megaobras, el
MIO y las
grandes obras
PGIRS adoptado 2004, modificado en
2007, sin infraestructuras para
adecuada implementación
Considerable generación de escombros
y falta de infraestructuras para su
disposición

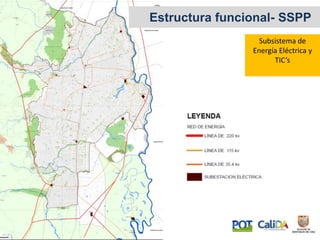

Continuidad dependencia sistema
eléctrico nacional y de fuente
hidráulica
Masificación del uso de las TICs
Expansión del uso de la energía
gasífera
Patrones de consumo desmedido que
generan aumento en residuos
Energíaeléctrica,
gasyTICs
Arrojos clandestinos de residuos
sólidos
Residuossólidos
TOTAL DE ESCOMBROS GENERADOS
POR DÍA EN VOLUMEN CON
PROYECCIÓN AL 2016
1800 Ton/Día

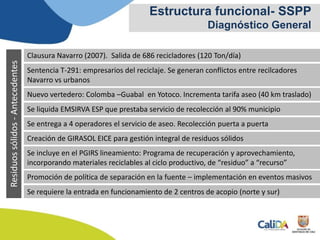

Clausura Navarro (2007). Salida de 686 recicladores (120 Ton/día)
Residuossólidos-Antecedentes
Sentencia T-291: empresarios del reciclaje. Se generan conflictos entre recilcadores
Navarro vs urbanos
Nuevo vertedero: Colomba –Guabal en Yotoco. Incrementa tarifa aseo (40 km traslado)
Se liquida EMSIRVA ESP que prestaba servicio de recolección al 90% municipio
Se entrega a 4 operadores el servicio de aseo. Recolección puerta a puerta
Creación de GIRASOL EICE para gestión integral de residuos sólidos
Se incluye en el PGIRS lineamiento: Programa de recuperación y aprovechamiento,
incorporando materiales reciclables al ciclo productivo, de “residuo” a “recurso”
Se requiere la entrada en funcionamiento de 2 centros de acopio (norte y sur)
Promoción de política de separación en la fuente – implementación en eventos masivos

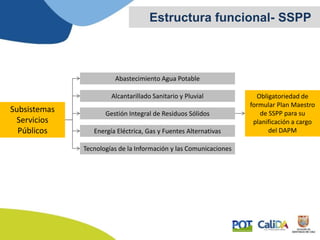

Subsistemas
Servicios
Públicos
Abastecimiento Agua Potable
Alcantarillado Sanitario y Pluvial
Gestión Integral de Residuos Sólidos
Energía Eléctrica, Gas y Fuentes Alternativas
Tecnologías de la Información y las Comunicaciones
Obligatoriedad de
formular Plan Maestro
de SSPP para su
planificación a cargo
del DAPM

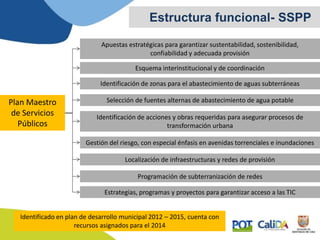

Plan Maestro
de Servicios
Públicos
Apuestas estratégicas para garantizar sustentabilidad, sostenibilidad,
confiabilidad y adecuada provisión
Esquema interinstitucional y de coordinación
Identificación de zonas para el abastecimiento de aguas subterráneas
Identificación de acciones y obras requeridas para asegurar procesos de
transformación urbana
Gestión del riesgo, con especial énfasis en avenidas torrenciales e inundaciones
Localización de infraestructuras y redes de provisión
Programación de subterranización de redes
Estrategias, programas y proyectos para garantizar acceso a las TIC
Identificado en plan de desarrollo municipal 2012 – 2015, cuenta con
recursos asignados para el 2014
Selección de fuentes alternas de abastecimiento de agua potable

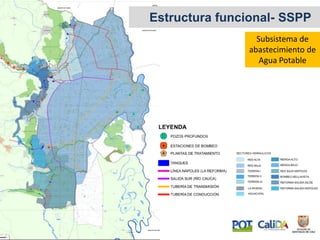

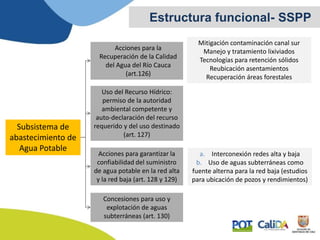

Subsistema de
abastecimiento de
Agua Potable
Acciones para la
Recuperación de la Calidad
del Agua del Río Cauca
(art.126)
Uso del Recurso Hídrico:
permiso de la autoridad
ambiental competente y
auto-declaración del recurso
requerido y del uso destinado
(art. 127)
Acciones para garantizar la
confiabilidad del suministro
de agua potable en la red alta
y la red baja (art. 128 y 129)
Concesiones para uso y
explotación de aguas
subterráneas (art. 130)
Mitigación contaminación canal sur
Manejo y tratamiento lixiviados
Tecnologías para retención sólidos
Reubicación asentamientos
Recuperación áreas forestales
Acciones para la
Recuperación de la Calidad
del Agua del Río Cauca
(art.126)
a. Interconexión redes alta y baja

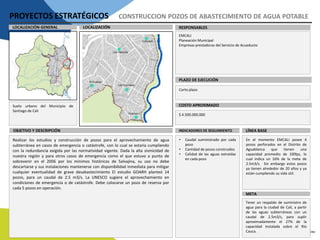

b. Uso de aguas subterráneas como
fuente alterna para la red baja (estudios
para ubicación de pozos y rendimientos)

Subsistema de
abastecimiento de
Agua Potable

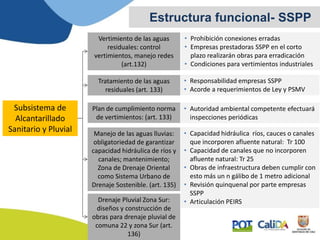

Subsistema de
Alcantarillado
Sanitario y Pluvial
Vertimiento de las aguas
residuales: control
vertimientos, manejo redes
(art.132)
Tratamiento de las aguas
residuales (art. 133)
Manejo de las aguas lluvias:
obligatoriedad de garantizar
capacidad hidráulica de ríos y
canales; mantenimiento;
Zona de Drenaje Oriental
como Sistema Urbano de
Drenaje Sostenible. (art. 135)

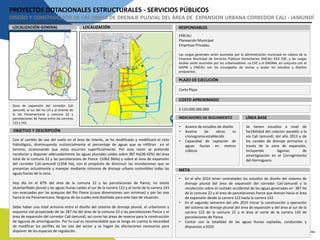

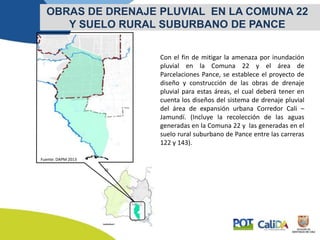

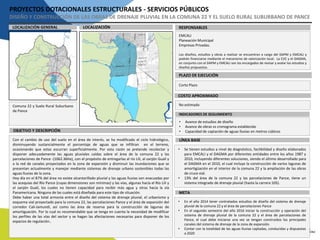

Drenaje Pluvial Zona Sur:
diseños y construcción de
obras para drenaje pluvial de
comuna 22 y zona Sur (art.
136)
Plan de cumplimiento norma
de vertimientos: (art. 133)
• Prohibición conexiones erradas
• Empresas prestadoras SSPP en el corto
plazo realizarán obras para erradicación
• Condiciones para vertimientos industriales
• Responsabilidad empresas SSPP
• Acorde a requerimientos de Ley y PSMV
• Autoridad ambiental competente efectuará
inspecciones periódicas
• Capacidad hidráulica ríos, cauces o canales
que incorporen afluente natural: Tr 100
• Capacidad de canales que no incorporen
afluente natural: Tr 25
• Obras de infraestructura deben cumplir con
esto más un n gálibo de 1 metro adicional
• Revisión quinquenal por parte empresas
SSPP
• Articulación PEIRS

Subsistema de
Alcantarillado y
Tratamiento de
Aguas Residuales

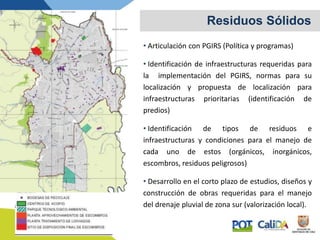

• Articulación con PGIRS (Política y programas)
• Identificación de infraestructuras requeridas para
la implementación del PGIRS, normas para su
localización y propuesta de localización para
infraestructuras prioritarias (identificación de
predios)
• Identificación de tipos de residuos e
infraestructuras y condiciones para el manejo de
cada uno de estos (orgánicos, inorgánicos,
escombros, residuos peligrosos)
• Desarrollo en el corto plazo de estudios, diseños y
construcción de obras requeridas para el manejo
del drenaje pluvial de zona sur (valorización local).

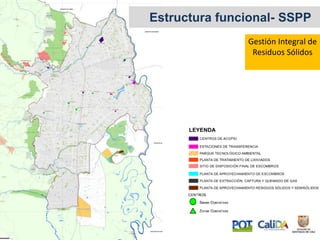

Residuos Sólidos

Gestión Integral de
Residuos Sólidos

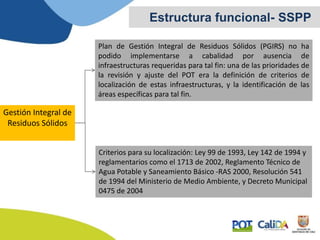

Plan de Gestión Integral de Residuos Sólidos (PGIRS) no ha
podido implementarse a cabalidad por ausencia de
infraestructuras requeridas para tal fin: una de las prioridades de
la revisión y ajuste del POT era la definición de criterios de
localización de estas infraestructuras, y la identificación de las
áreas específicas para tal fin.
Criterios para su localización: Ley 99 de 1993, Ley 142 de 1994 y
reglamentarios como el 1713 de 2002, Reglamento Técnico de
Agua Potable y Saneamiento Básico -RAS 2000, Resolución 541
de 1994 del Ministerio de Medio Ambiente, y Decreto Municipal
0475 de 2004

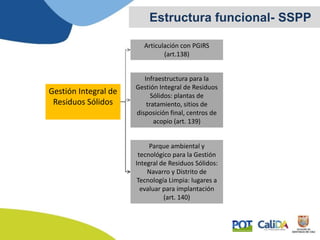

Residuos Sólidos
Articulación con PGIRS
(art.138)
Infraestructura para la
Gestión Integral de Residuos
Sólidos: plantas de
tratamiento, sitios de
disposición final, centros de
acopio (art. 139)

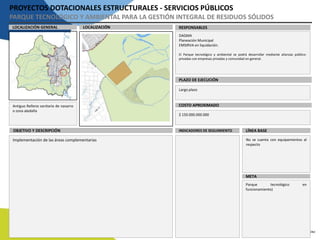

Parque ambiental y
tecnológico para la Gestión
Integral de Residuos Sólidos:
Navarro y Distrito de
Tecnología Limpia: lugares a
evaluar para implantación
(art. 140)

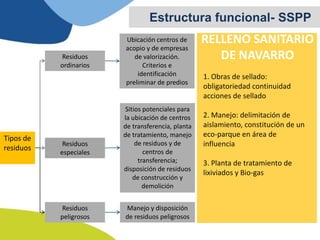

Tipos de
residuos
Residuos
ordinarios
Residuos
especiales
Residuos
peligrosos
Ubicación centros de
acopio y de empresas
de valorización.
Criterios e
identificación
preliminar de predios
Sitios potenciales para
la ubicación de centros
de transferencia, planta
de tratamiento, manejo
de residuos y de
centros de
transferencia;
disposición de residuos
de construcción y
demolición
Manejo y disposición
de residuos peligrosos
RELLENO SANITARIO
DE NAVARRO
1. Obras de sellado:
obligatoriedad continuidad
acciones de sellado
2. Manejo: delimitación de
aislamiento, constitución de un
eco-parque en área de
influencia
3. Planta de tratamiento de
lixiviados y Bio-gas

Residuos Ordinarios

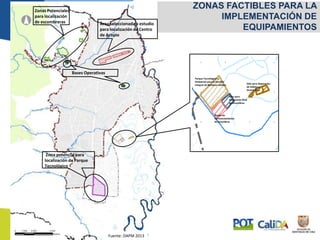

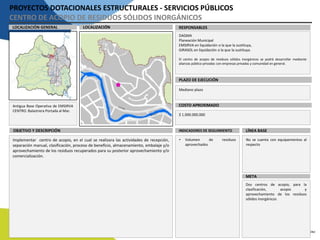

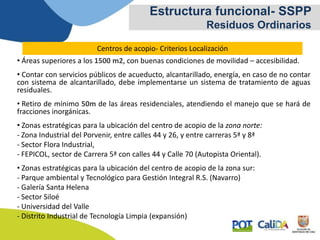

Centros de acopio- Criterios Localización
• Áreas superiores a los 1500 m2, con buenas condiciones de movilidad – accesibilidad.
• Contar con servicios públicos de acueducto, alcantarillado, energía, en caso de no contar
con sistema de alcantarillado, debe implementarse un sistema de tratamiento de aguas
residuales.
• Retiro de mínimo 50m de las áreas residenciales, atendiendo el manejo que se hará de
fracciones inorgánicas.
• Zonas estratégicas para la ubicación del centro de acopio de la zona norte:
- Zona Industrial del Porvenir, entre calles 44 y 26, y entre carreras 5ª y 8ª
- Sector Flora Industrial,
- FEPICOL, sector de Carrera 5ª con calles 44 y Calle 70 (Autopista Oriental).
• Zonas estratégicas para la ubicación del centro de acopio de la zona sur:
- Parque ambiental y Tecnológico para Gestión Integral R.S. (Navarro)
- Galería Santa Helena
- Sector Siloé
- Universidad del Valle
- Distrito Industrial de Tecnología Limpia (expansión)

Residuos Ordinarios

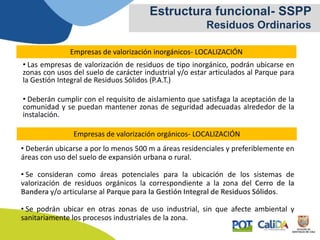

Empresas de valorización inorgánicos- LOCALIZACIÓN
• Las empresas de valorización de residuos de tipo inorgánico, podrán ubicarse en
zonas con usos del suelo de carácter industrial y/o estar articulados al Parque para
la Gestión Integral de Residuos Sólidos (P.A.T.)
• Deberán cumplir con el requisito de aislamiento que satisfaga la aceptación de la
comunidad y se puedan mantener zonas de seguridad adecuadas alrededor de la
instalación.
Empresas de valorización orgánicos- LOCALIZACIÓN
• Deberán ubicarse a por lo menos 500 m a áreas residenciales y preferiblemente en
áreas con uso del suelo de expansión urbana o rural.
• Se consideran como áreas potenciales para la ubicación de los sistemas de
valorización de residuos orgánicos la correspondiente a la zona del Cerro de la
Bandera y/o articularse al Parque para la Gestión Integral de Residuos Sólidos.
• Se podrán ubicar en otras zonas de uso industrial, sin que afecte ambiental y
sanitariamente los procesos industriales de la zona.

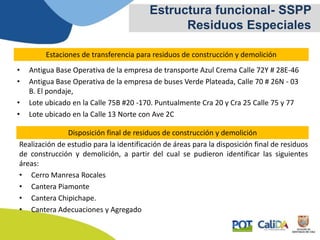

• Antigua Base Operativa de la empresa de transporte Azul Crema Calle 72Y # 28E-46
• Antigua Base Operativa de la empresa de buses Verde Plateada, Calle 70 # 26N - 03
B. El pondaje,
• Lote ubicado en la Calle 75B #20 -170. Puntualmente Cra 20 y Cra 25 Calle 75 y 77
• Lote ubicado en la Calle 13 Norte con Ave 2C
Residuos Especiales
Estaciones de transferencia para residuos de construcción y demolición
Realización de estudio para la identificación de áreas para la disposición final de residuos
de construcción y demolición, a partir del cual se pudieron identificar las siguientes
áreas:
• Cerro Manresa Rocales
• Cantera Piamonte
• Cantera Chipichape.
• Cantera Adecuaciones y Agregado
Disposición final de residuos de construcción y demolición

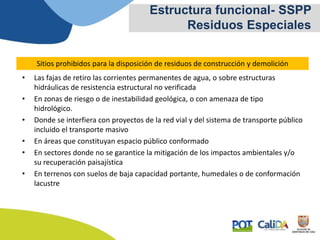

• Las fajas de retiro las corrientes permanentes de agua, o sobre estructuras
hidráulicas de resistencia estructural no verificada
• En zonas de riesgo o de inestabilidad geológica, o con amenaza de tipo
hidrológico.
• Donde se interfiera con proyectos de la red vial y del sistema de transporte público
incluido el transporte masivo
• En áreas que constituyan espacio público conformado
• En sectores donde no se garantice la mitigación de los impactos ambientales y/o
su recuperación paisajística
• En terrenos con suelos de baja capacidad portante, humedales o de conformación
lacustre
Sitios prohibidos para la disposición de residuos de construcción y demolición
Residuos Especiales

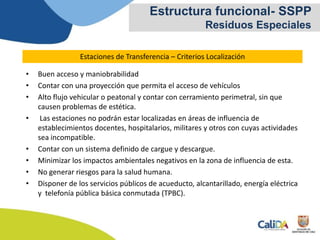

• Buen acceso y maniobrabilidad
• Contar con una proyección que permita el acceso de vehículos
• Alto flujo vehicular o peatonal y contar con cerramiento perimetral, sin que
causen problemas de estética.
• Las estaciones no podrán estar localizadas en áreas de influencia de
establecimientos docentes, hospitalarios, militares y otros con cuyas actividades
sea incompatible.
• Contar con un sistema definido de cargue y descargue.
• Minimizar los impactos ambientales negativos en la zona de influencia de esta.
• No generar riesgos para la salud humana.
• Disponer de los servicios públicos de acueducto, alcantarillado, energía eléctrica
y telefonía pública básica conmutada (TPBC).
Residuos Especiales
Estaciones de Transferencia – Criterios Localización

Residuos Sólidos

Subsistema de
Energía Eléctrica y
TIC’s
Uso racional de la energía
eléctrica (programa)
Condiciones para localización
de redes eléctricas (red vial)
Propicia suscripción de
convenios de prestación
diferencial de energía
eléctrica en proyectos de
dotación o adecuación de
infraestructura de SSPP en
asentamientos de desarrollo
incompleto objeto de
mejoramiento integral
TIC: se acoge Ley 1341 de
2009 y Decreto Nacional 195
de 2005
Reglamentación del uso
compartido de
infraestructuras de
telecomunicaciones

Subsistema de
Energía Eléctrica y
TIC’s

1.1.Normas técnicas generales
aplicables a los SSP domiciliarios y TIC

1.1.Normas técnicas generales aplicables a los SSP domiciliarios y TIC

1.2. Subsistema de abastecimiento de
agua potable

1.2. Subsistema de abastecimiento de agua potable

1.3. Subsistema de tratamiento de
aguas residuales

1.3. Subsistema de tratamiento de aguas residuales

1.4. Subsistema de drenaje pluvial

1.4. Subsistema de drenaje pluvial y mitigación de inundaciones

1.5. Subsistema de gestión integral de
residuos sólidos

1.5. Subsistema de gestión integral de residuos sólidos

1.6. Subsistema de energía eléctrica,
gas natural y energías alternativas

1.6. Subsistema de energía eléctrica, gas natural y energías alternativas

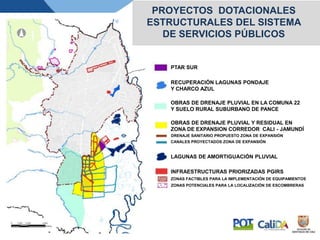

PROYECTOS DOTACIONALES ESTRUCTURALES
DEL SISTEMA DE SERVICIOS PÚBLICOS

ZONAS FACTIBLES PARA LA IMPLEMENTACIÓN DE EQUIPAMIENTOS
PTAR SUR
RECUPERACIÓN LAGUNAS PONDAJE
Y CHARCO AZUL
OBRAS DE DRENAJE PLUVIAL EN LA COMUNA 22
Y SUELO RURAL SUBURBANO DE PANCE
OBRAS DE DRENAJE PLUVIAL Y RESIDUAL EN
ZONA DE EXPANSION CORREDOR CALI - JAMUNDÍ
CANALES PROYECTADOS ZONA DE EXPANSIÓN

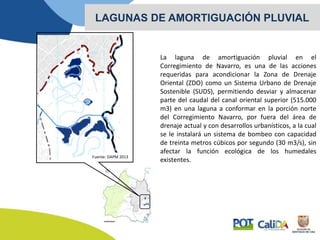

LAGUNAS DE AMORTIGUACIÓN PLUVIAL
INFRAESTRUCTURAS PRIORIZADAS PGIRS
DRENAJE SANITARIO PROPUESTO ZONA DE EXPANSIÓN
ZONAS POTENCIALES PARA LA LOCALIZACIÓN DE ESCOMBRERAS
PROYECTOS DOTACIONALES
ESTRUCTURALES DEL SISTEMA
DE SERVICIOS PÚBLICOS

PROYECTOS SERVICIOS PUBLICOS
DEL PROGRAMA DE EJECUCIÓN

PROYECTOS ESTRATÉGICOS CONSTRUCCION POZOS DE ABASTECIMIENTO DE AGUA POTABLE
LOCALIZACIÓN RESPONSABLESLOCALIZACIÓN GENERAL
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
EMCALI
Planeación Municipal
Empresas prestadoras del Servicio de Acueducto
Corto plazo
$ 4.500.000.000
Suelo urbano del Municipio de
Santiago de Cali
INDICADORES DE SEGUIMIENTOOBJETIVO Y DESCRIPCIÓN
Realizar los estudios y construcción de pozos para el aprovechamiento de agua
subterránea en casos de emergencia o catástrofe, con lo cual se estaría cumpliendo
con la redundancia exigida por las normatividad vigente. Dada la alta sismicidad de
nuestra región y para otros casos de emergencia como el que estuvo a punto de
sobrevenir en el 2006 por los mínimos históricos de Salvajina, su uso no debe
descartarse y sus instalaciones mantenerse con disponibilidad inmediata para mitigar
cualquier eventualidad de grave desabastecimiento El estudio GOARH planteó 14
pozos, para un caudal de 2.5 m3/s. La UNESCO sugiere el aprovechamiento en
condiciones de emergencia o de catástrofe. Debe colocarse un pozo de reserva por
cada 5 pozos en operación.
LÍNEA BASE
META
• Caudal suministrado por cada
pozo
• Cantidad de pozos construidos
• Calidad de las aguas extraídas
en cada pozo
En el momento EMCALI posee 4
pozos perforados en el Distrito de
Aguablanca que tienen una
capacidad promedio de 100lps, lo
cual indica un 16% de la meta de
2.5m3/s. Sin embargo estos pozos
ya tienen alrededor de 20 años y ya
están cumpliendo su vida útil.
Tener un respaldo de suministro de
agua para la ciudad de Cali, a partir
de las aguas subterráneas con un
caudal de 2.5m3/s, para suplir
aproximadamente el 27% de la
capacidad instalada sobre el Río
Cauca.

2. PROYECTOS DOTACIONALES ESTRUCTURALES
SERVICIOS PÚBLICOS

PROYECTOS DOTACIONALES ESTRUCTURALES – SERVICIOS PÚBLICOS

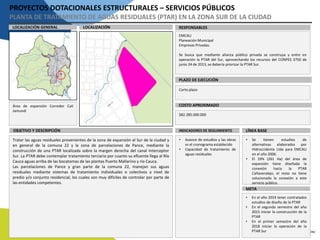

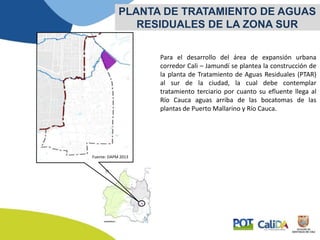

PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES (PTAR) EN LA ZONA SUR DE LA CIUDAD
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
EMCALI
Empresas Privadas.
Se busca que mediante alianza público privada se construya y entre en
operación la PTAR del Sur, aprovechando los recursos del CONPES 3750 de
junio 24 de 2013, se debería priorizar la PTAR Sur.
Corto plazo
$82.285.000.000
Área de expansión Corredor Cali
Jamundí
Tratar las aguas residuales provenientes de la zona de expansión al Sur de la ciudad y
en general de la comuna 22 y la zona de parcelaciones de Pance, mediante la
construcción de una PTAR localizada sobre la margen derecha del canal Interceptor
Sur. La PTAR debe contemplar tratamiento terciario por cuanto su efluente llega al Río
Cauca aguas arriba de las bocatomas de las plantas Puerto Mallarino y río Cauca.
Las parcelaciones de Pance y gran parte de la comuna 22, manejan sus aguas
residuales mediante sistemas de tratamiento individuales o colectivos a nivel de
predio y/o conjunto residencial, los cuales son muy difíciles de controlar por parte de
las entidades competentes.
LÍNEA BASE
META
• Avance de estudios y las obras
vs el cronograma establecido
• Capacidad de tratamiento de
aguas residuales
• Se tienen estudios de
alternativas elaborados por
Hidroccidente Ltda para EMCALI
en el año 2006.
• El 19% (261 Ha) del área de
expansión tiene diseñada la
conexión hacia la PTAR
Cañaveralejo, el resto no tiene
solucionado la conexión a este
servicio público.
• En el año 2014 tener contratados
estudios de diseño de la PTAR
• En el segundo semestre del año
2015 iniciar la construcción de la
PTAR
• En el primer semestre del año
2018 iniciar la operación de la
PTAR Sur

PROYECTOS DOTACIONALES ESTRUCTURALES - SERVICIOS PÚBLICOS

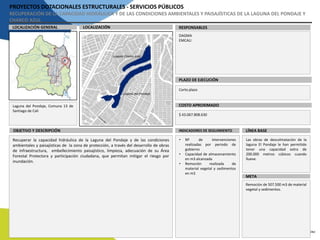

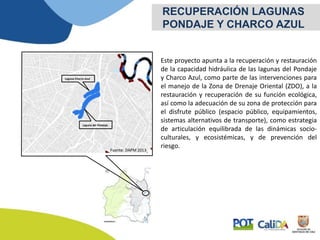

RECUPERACIÓN DE LA CAPACIDAD HIDRÁULICA Y DE LAS CONDICIONES AMBIENTALES Y PAISAJÍSTICAS DE LA LAGUNA DEL PONDAJE Y
CHARCO AZUL
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
DAGMA
EMCALI
Corto plazo
$ 43.067.808.630
Laguna del Pondaje, Comuna 13 de
Santiago de Cali
Recuperar la capacidad hidráulica de la Laguna del Pondaje y de las condiciones
ambientales y paisajísticas de la zona de protección, a través del desarrollo de obras
de infraestructura, embellecimiento paisajístico, limpieza, adecuación de su Área
Forestal Protectora y participación ciudadana, que permitan mitigar el riesgo por
inundación.
LÍNEA BASE
META
• Nº de intervenciones
realizadas por periodo de
gobierno
• Capacidad de almacenamiento
en m3 alcanzada
• Remoción realizada de
material vegetal y sedimentos
en m3
Las obras de descolmatación de la
laguna El Pondaje le han permitido
tener una capacidad extra de
200.000 metros cúbicos cuando
llueve.
Remoción de 507.500 m3 de material
vegetal y sedimentos.

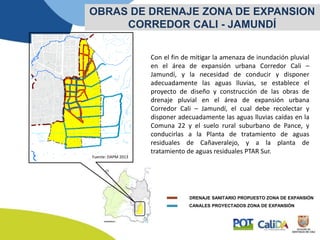

DISEÑO Y CONSTRUCCIÓN DE LAS OBRAS DE DRENAJE PLUVIAL DEL ÁREA DE EXPANSION URBANA CORREDOR CALI - JAMUNDÍ
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
EMCALI
Empresas Privadas.
Las cargas generales serán asumidas por la administración municipal en cabeza de la
Empresa Municipal de Servicios Públicos Domicliarios EMCALI EICE ESP, y las cargas
locales serán asumidas por los urbanizadores. La CVC y el DAGMA, en conjunto con el
DAPM y EMCALI son los encargados de revisar y avalar los estudios y diseños
propuestos.
Corto Plazo
$ 110.000.000.000
Zona de expansión del corredor Cali
Jamundí, al sur del río Lili y al oriente de
la vía Panamericana y comuna 22 y
parcelaciones de Pance entre las carreras
122 y 143
INDICADORES DE SEGUIMIENTO
OBJETIVO Y DESCRIPCIÓN
Con el cambio de uso del suelo en el área de interés, se ha modificado y modificará el ciclo
hidrológico, disminuyendo sustancialmente el porcentaje de aguas que se infiltran en el
terreno, ocasionando que estas escurran superficialmente. Por esta razón se pretende
recolectar y disponer adecuadamente las aguas pluviales caídas sobre 387 Ha(36.42%) del área
total de la comuna 22 y las parcelaciones de Pance -(1062.36Ha) y sobre el área de expansión
del corredor Cali-Jamundí (1358 Ha), con el propósito de disminuir las inundaciones que se
presentan actualmente y manejar mediante sistemas de drenaje urbano sostenibles todas las
aguas lluvias de la zona.
Hoy día en el 87% del área de la comuna 22 y las parcelaciones de Pance, no existe
alcantarillado pluvial y las aguas lluvias caidas al sur de la carrera 122 y al norte de la carrera 143
son evacuadas por las acequias del Río Pance (cuyas dimensiones son mínimas) y por las vías
hacia la vía Panamericana. Ninguna de las cuales está diseñada para este tipo de situación.
Debe haber una total armonía entre el diseño del sistema de drenaje pluvial, el urbanismo y
esquema vial proyectado de las 387 Ha del área de la comuna 22 y las parcelaciones Pance y el
área de expansión del corredor Cali-Jamundí, así como las áreas de reserva para la construcción
de lagunas de amortiguación. Por lo cual es recomendable que se tenga en cuenta la necesidad
de modificar los perfiles de las vías del sector y se hagan las afectaciones necesarias para
disponer de los espacios de regulación.
LÍNEA BASE
META
• Avance de estudios de diseño
• Avance de obras vs
cronograma establecido
• Capacidad de captación de
aguas lluvias en metros
cúbicos
Se tienen estudios a nivel de
factibilidad del colector paralelo a la
vía Cali Jamundí, del año 2013 y de
los canales de drenaje primarios a
través de la zona de expansión,
incluyendo lagunas de
amortigüación en el Corregimiento
del Hormiguero.
• En el año 2014 tener contratados los estudios de diseño del sistema de
drenaje pluvial del área de expansión del corredor Cali-Jamundí y la
recolección sobre el costado occidental de las aguas generadas en 387 Ha
de la comuna 22 y el área de parcelaciones Pance que drenan hacia el área
de expansión desde la carrera 122 hasta la carrera 143
• En el segundo semestre del año 2015 iniciar la construcción y operación
del sistema de drenaje pluvial del área de expansión y del área al sur de la
carrera 122 de la comuna 22 y el área al norte de la carrera 143 de
parcelaciones de Pance.
• Contar con la totalidad de las aguas lluvias captadas, conducidas y
dispuestas a 2020

DISEÑO Y CONSTRUCCIÓN DE LAS OBRAS DE DRENAJE PLUVIAL EN LA COMUNA 22 Y EL SUELO RURAL SUBURBANO DE PANCE
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
EMCALI
Empresas Privadas.
Los diseños, estudios y obras a realizar se encuentran a cargo del DAPM y EMCALI y
podrán financiarse mediante el mecanismo de valorización local. La CVC y el DAGMA,
en conjunto con el DAPM y EMCALI son los encargados de revisar y avalar los estudios y
diseños propuestos.
Corto Plazo
No estimadoComuna 22 y Suelo Rural Suburbano
de Pance
Con el cambio de uso del suelo en el área de interés, se ha modificado el ciclo hidrológico,
disminuyendo sustancialmente el porcentaje de aguas que se infiltran en el terreno,
ocasionando que estas escurran superficialmente. Por esta razón se pretende recolectar y
disponer adecuadamente las aguas pluviales caídas sobre el área de la comuna 22 y las
parcelaciones de Pance -(1062.36Ha), con el propósito de entregarlas al río Lilí, al zanjón Gualí y
a la red de canales proyectados en la zona de expansión y disminuir las inundaciones que se
presentan actualmente y manejar mediante sistemas de drenaje urbano sostenibles todas las
aguas lluvias de la zona.
Hoy día en el 87% del área no existe alcantarillado pluvial y las aguas lluvias son evacuadas por
las acequias del Río Pance (cuyas dimensiones son mínimas) y las vías, algunas hacia el Río Lilí y
el zanjón Gualí, los cuales no tienen capacidad para recibir más agua y otras hacia la vía
Panamericana. Ninguna de las cuales está diseñada para este tipo de situación.
Debe haber una total armonía entre el diseño del sistema de drenaje pluvial, el urbanismo y
esquema vial proyectado para la comuna 22, las parcelaciones Pance y el área de expansión del
corredor Cali-Jamundí, así como las área de reserva para la construcción de lagunas de
amortiguación. Por lo cual es recomendable que se tenga en cuenta la necesidad de modificar
los perfiles de las vías del sector y se hagan las afectaciones necesarias para disponer de los
espacios de regulación..
LÍNEA BASE
META
• Avance de obras vs cronograma establecido
• Capacidad de captación de aguas lluvias en metros cúbicos
• Se tienen estudios a nivel de diagnóstico, factibilidad y diseño elaborados
para EMCALI y el DAGMA por diferentes entidades entre los años 1987 y
2010, incluyendo diferentes soluciones, siendo el último desarrollado para
el DAGMA en el 2010, el cual incluye la construcción de varios lagunas de
amortigüación en el interior de la comuna 22 y la ampliación de las obras
de cruce vial.
• 13% del área de la comuna 22 y las parcelaciones de Pance, tiene un
sistema integrado de drenaje pluvial (hasta la carrera 105).
• En el año 2014 tener contratados estudios de diseño del sistema de drenaje
pluvial de la comuna 22 y el área de parcelaciones Pance
• En el segundo semestre del año 2016 iniciar la construcción y operación del
sistema de drenaje pluvial de la comuna 22 y el área de parcelaciones de
Pance, el cual debe iniciarse una vez se tengan construidos los principales
canales del sistema de drenaje de la zona de expansión.
• Contar con la totalidad de las aguas lluvias captadas, conducidas y dispuestas
a 2020

DISEÑO Y CONSTRUCCIÓN DE OBRAS DE RECOLECCIÓN Y TRANSPORTE DE AGUAS RESIDUALES DEL ÁREA DE EXPANSIÓN URBANA
CORREDOR CALI - JAMUNDÍ
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
EMCALI
Empresas Privada.
Las cargas generales serán asumidas por la administración municipal en cabeza de la
Empresa Municipal de Servicios Públicos Domiciliarios EMCALI EICE ESP, y las cargas
locales será n asumidas por los urbanizadores.
Corto Plazo
$ 28.000.000.000Área de expansión urbana corredor
Cali - Jamundí
Recolectar y conducir todas las aguas residuales generadas en el área de expansión
urbana Corredor Cali - Jamundí que entregarían a la PTAR Sur, es decir, 1268 Ha que
no están incluidas en el desarrollo de las etapas 1 y 1A.
Las etapas 1 y 1A conducen sus aguas residuales a la PTAR de Cañaveralejo, esta zona
corresponde a 261 hectáreas,
LÍNEA BASE
META
• Avance de obras vs
cronograma establecido
• Área con cubrimiento del
servicio de alcantarillado
sanitario (porcentaje sobre el
total del área de expansión
urbana corredor Cali Jamundí)
• Se tienen estudios a nivel de
factibilidad y prediseño
elaborados por Hidrooccidente y
contratados por EMCALI en el
2006.
• Se tienen definidas las etapas 1 y
1A que entregan aguas residuales
a la PTAR Cañaveralejo y el
trazado vial del área de
expansión urbana corredor Cali
Jamundí
• En el año 2014 tener contratados estudios de diseño de la red de
alcantarillado sanitario
• En el segundo semestre del año 2015 iniciar la construcción de las redes
principales de alcantarillado sanitario
• En el primer semestre del año 2018 iniciar la operación de la PTAR Sur con
la entrega de aguas residuales provenientes del área de expansión fuera
de las etapas 1 y 1A
• Contar con la totalidad de las aguas lluvias residuales, recolectadas, y
conducidas a 2020

PARQUE TECNOLÓGICO Y AMBIENTAL PARA LA GESTIÓN INTEGRAL DE RESIDUOS SÓLIDOS
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
DAGMA
EMSIRVA en liquidación.
El Parque tecnológico y ambiental se podrá desarrollar mediante alianzas público-
privadas con empresas privadas y comunidad en general.
Largo plazo
$ 150.000.000.000
Antiguo Relleno sanitario de navarro
o zona aledaña
Implementación de las áreas complementarias
LÍNEA BASE
META
No se cuenta con equipamientos al
respecto
Parque tecnológico en
funcionamiento)

PLANTA DE APROVECHAMIENTO DE RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
DAGMA
EMSIRVA en liquidación
La planta de aprovechamiento de residuos de construcción y demolición se podrá
desarrollar mediante alianzas público-privadas con empresas privadas y comunidad en
general.
Corto plazo
$ 26.000.000.000
Antiguo Relleno sanitario de
navarro, al lado del vaso 7, zona
aledaña o áreas donde el uso de
suelo lo permita
Minimizar el impacto generado por los escombros y su inadecuado manejo,
generando opción de material aprovechable con un fin común establecido como la
generación de agregados o material transformado para el sector de la construcción..
LÍNEA BASE
META
• Generación de material
aprovechable a partir de
escombros
respecto
Planta de aprovechamiento de
escombros

CENTRO DE ACOPIO DE RESIDUOS SÓLIDOS INORGÁNICOS
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
DAGMA
EMSIRVA en liquidación o la que la sustituya,
GIRASOL en liquidación o la que la sustituya.
El centro de acopio de residuos sólidos inorgánicos se podrá desarrollar mediante
alianzas público-privadas con empresas privadas y comunidad en general.
Mediano plazo
$ 1.000.000.000
Antigua Base Operativa de EMSIRVA
CENTRO. Balastrera Portada al Mar.
Implementar centro de acopio, en el cual se realizara las actividades de recepción,
separación manual, clasificación, proceso de beneficio, almacenamiento, embalaje y/o
aprovechamiento de los residuos recuperados para su posterior aprovechamiento y/o
comercialización.
LÍNEA BASE
META
• Volumen de residuos
aprovechados
respecto
Dos centros de acopio, para la
clasificación, acopio y
aprovechamiento de los residuos
sólidos inorgánicos

ESTACIÓN DE TRANSFERENCIA DE RESIDUOS DE DEMOLICIÓN Y CONSTRUCCIÓN
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
DAGMA
EMSIRVA en liquidación o la que la sustituya
GIRASOL en liquidación o la que la sustituya
La estación de transferencia de residuos de demolición y construcción se podrá
general.
Corto plazo
$ 1.000.000.000
No se cuenta con un lugar especifico
para la implementación, si se cuenta
con la factibilidad de los siguientes
lugares como potenciales.
- Antigua Base Operativa de la
empresa de transporte Azul Crema
Calle 72Y # 28E-46
- Antigua Base Operativa de la
empresa de buses Verde Plateada,
Calle 70 # 26N - 03 B. El Pondaje
- Lote ubicado en la Calle 75B #20 -
170. Cra 20 y Cra 25 Calle 75 y 77
- Lote ubicado en la Calle 13 Norte
con Ave 2C
Puesta en marcha de los equipamientos necesarios para la gestión integral de residuos
de demolición y construcción en el municipio de Santiago de Cali
LÍNEA BASE
META
aprovechados
No se cuenta con este tipo de
infraestructura
2 Estaciones de transferencia para la
recolección, y disposición adecuada
de escombros en el municipio de
Santiago de Cali

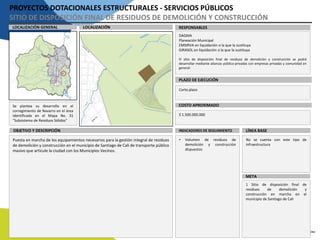

SITIO DE DISPOSICIÓN FINAL DE RESIDUOS DE DEMOLICIÓN Y CONSTRUCCIÓN
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
DAGMA
GIRASOL en liquidación o la que la sustituya
El sitio de disposición final de residuos de demolición y construcción se podrá
general.
Corto plazo
$ 1.500.000.000
Se plantea su desarrollo en el
corregimiento de Navarro en el área
identificada en el Mapa No. 31
"Subsistema de Residuos Sólidos"
Puesta en marcha de los equipamientos necesarios para la gestión integral de residuos
de demolición y construcción en el municipio de Santiago de Cali de transporte público
masivo que articule la ciudad con los Municipios Vecinos.
LÍNEA BASE
META
• Volumen de residuos de
demolición y construcción
dispuestos
infraestructura
1 Sitio de disposición final de
residuos de demolición y
construcción en marcha en el
municipio de Santiago de Cali

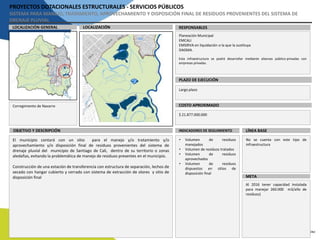

SISTEMA PARA MANEJO, TRATAMIENTO, APROVECHAMIENTO Y DISPOSICIÓN FINAL DE RESIDUOS PROVENIENTES DEL SISTEMA DE
DRENAJE PLUVIAL
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
EMCALI
DAGMA.
Esta infraestructura se podrá desarrollar mediante alianzas público-privadas con
empresas privadas.
Largo plazo
$ 21.877.000.000
Corregimiento de Navarro
El municipio contará con un sitio para el manejo y/o tratamiento y/o
aprovechamiento y/o disposición final de residuos provenientes del sistema de
drenaje pluvial del municipio de Santiago de Cali, dentro de su territorio o zonas
aledañas, evitando la problemática de manejo de residuos presentes en el municipio.
Construcción de una estación de transferencia con estructura de separación, lechos de
secado con hangar cubierto y cerrado con sistema de extracción de olores y sitio de
disposición final
LÍNEA BASE
META
manejados
• Volumen de residuos tratados
aprovechados
dispuestos en sitios de
disposición final
infraestructura
Al 2016 tener capacidad instalada
para manejar 260.000 m3/año de
residuos)

SISTEMA PARA MANEJO, TRATAMIENTO, APROVECHAMIENTO Y DISPOSICIÓN FINAL DE LODOS PROVENIENTES DE LAS PLANTAS DE
TRATAMIENTO DE AGUA POTABLE
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
EMCALI
DAGMA.
Esta infraestructura se podrá desarrollar mediante alianzas público-privadas con
empresas privadas.
Mediano plazo
$ 1.780.000.000
Corregimiento de Navarro
El municipio contará con un sitio para el manejo y/o tratamiento y/o
aprovechamiento y/o disposición final de lodos provenientes de las plantas de
tratamiento de agua potable del municipio de Santiago de Cali y sus corregimientos,
dentro de su territorio o zonas aledañas, evitando la problemática de manejo de
residuos presentes en el municipio.
LÍNEA BASE
META
• Volumen de lodos manejados
• Volumen de lodos tratados
• Volumen de lodos
aprovechados
• Volumen de lodos dispuestos
en sitios de disposición final
infraestructura
Al 2016 tener capacidad instalada
para manejar 12.000 m3/año de
Lodos

3. PROYECTOS SECTORIALES
SERVICIOS PÚBLICOS

PROYECTOS SECTORIALES – SERVICIOS PÚBLICOS

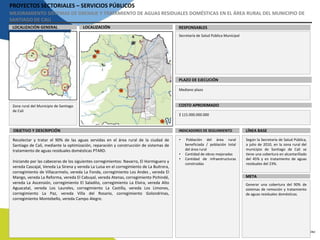

MEJORAMIENTO SISTEMAS DE DRENAJE Y TRATAMIENTO DE AGUAS RESIDUALES DOMÉSTICAS EN EL ÁREA RURAL DEL MUNICIPIO DE
SANTIAGO DE CALI
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
Secretaría de Salud Pública Municipal
Mediano plazo
$ 115.000.000.000
Zona rural del Municipio de Santiago
de Cali
Recolectar y tratar el 90% de las aguas servidas en el área rural de la ciudad de
Santiago de Cali, mediante la optimización, reparación y construcción de sistemas de
tratamiento de aguas residuales domésticas PTARD.
Iniciando por las cabeceras de los siguientes corregimientos: Navarro, El Hormiguero y
vereda Cascajal, Vereda La Sirena y vereda La Luisa en el corregimiento de La Buitrera,
corregimiento de Villacarmelo, vereda La Fonda, corregimiento Los Andes , vereda El
Mango, vereda La Reforma, vereda El Cabuyal, vereda Atenas, corregimiento Pichindé,
vereda La Ascensión, corregimiento El Saladito, corregimiento La Elvira, vereda Alto
Aguacatal, vereda Los Laureles, corregimiento La Castilla, vereda Los Limones,
corregimiento La Paz, vereda Villa del Rosario, corregimiento Golondrinas,
corregimiento Montebello, vereda Campo Alegre.
LÍNEA BASE
META
• Población del área rural
beneficiada / población total
del área rural
• Cantidad de obras mejoradas
• Cantidad de infraestructuras
construidas
Según la Secretaría de Salud Pública,
a julio de 2010, en la zona rural del
municipio de Santiago de Cali se
tiene una cobertura en alcantarillado
del 45% y en tratamiento de aguas
residuales del 23%.
Generar una cobertura del 90% de
sistemas de remoción y tratamiento
de aguas residuales domésticas.

PROYECTOS SECTORIALES – SERVICIOS PÚBLICOS

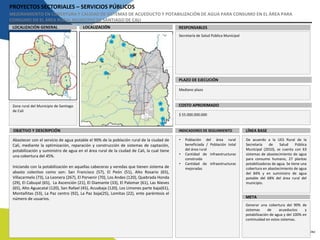

MEJORAMIENTO EN COBERTURA Y CALIDAD DE SISTEMAS DE ACUEDUCTO Y POTABILIZACIÓN DE AGUA PARA CONSUMO EN EL ÁREA PARA
CONSUMO EN EL ÁREA RURAL MUNICIPIO DE SANTIAGO DE CALI
PLAZO DE EJECUCIÓN
COSTO APROXIMADO
Secretaría de Salud Pública Municipal
Mediano plazo
$ 55.000.000.000
Zona rural del Municipio de Santiago
de Cali
Abastecer con el servicio de agua potable el 90% de la población rural de la ciudad de
Cali, mediante la optimización, reparación y construcción de sistemas de captación,
potabilización y suministro de agua en el área rural de la ciudad de Cali, la cual tiene
una cobertura del 45%.
Iniciando con la potabilización en aquellas cabeceras y veredas que tienen sistema de
abasto colectivo como son: San Francisco (57), El Peón (51), Alto Rosario (65),
Villacarmelo (73), La Leonera (267), El Porvenir (70), Los Andes (120), Quebrada Honda
(29), El Cabuyal (65), La Ascención (21), El Diamante (33), El Palomar (61), Las Nieves
(65), Alto Aguacatal (120), San Rafael (45), Acuabaja (120), Los Limones parte baja(61),
Montañitas (53), La Paz centro (92), La Paz baja(25), Lomitas (22), ente paréntesis el
número de usuarios.
LÍNEA BASE
META
• Población del área rural
beneficiada / Población total
del área rural
construida
mejoradas
De acuerdo a la UES Rural de la
Secretaría de Salud Pública
Municipal (2010), se cuenta con 63
sistemas de abastecimiento de agua
para consumo humano, 27 plantas
potabilizadoras de agua. Se tiene una
cobertura en abastecimiento de agua
del 84% y en suministro de agua
potable del 68% del área rural del
municipio.
Generar una cobertura del 90% de
sistemas de acueductos y
potabilización de agua y del 100% en
continuidad en estos sistemas.

Este proyecto apunta a la recuperación y restauración
de la capacidad hidráulica de las lagunas del Pondaje
y Charco Azul, como parte de las intervenciones para
el manejo de la Zona de Drenaje Oriental (ZDO), a la
restauración y recuperación de su función ecológica,
así como la adecuación de su zona de protección para
el disfrute público (espacio público, equipamientos,
sistemas alternativos de transporte), como estrategia
de articulación equilibrada de las dinámicas socio-
culturales, y ecosistémicas, y de prevención del
riesgo.
RECUPERACIÓN LAGUNAS
PONDAJE Y CHARCO AZUL
Fuente: DAPM 2013
Laguna Charco Azul
Laguna del Pondaje

Para el desarrollo del área de expansión urbana
corredor Cali – Jamundí se plantea la construcción de
la planta de Tratamiento de Aguas Residuales (PTAR)
al sur de la ciudad, la cual debe contemplar
tratamiento terciario por cuanto su efluente llega al
Río Cauca aguas arriba de las bocatomas de las
plantas de Puerto Mallarino y Río Cauca.
PLANTA DE TRATAMIENTO DE AGUAS
RESIDUALES DE LA ZONA SUR
Fuente: DAPM 2013

Con el fin de mitigar la amenaza por inundación
pluvial en la Comuna 22 y el área de
Parcelaciones Pance, se establece el proyecto de
diseño y construcción de las obras de drenaje
pluvial para estas áreas, el cual deberá tener en
cuenta los diseños del sistema de drenaje pluvial
del área de expansión urbana Corredor Cali –
Jamundí. (Incluye la recolección de las aguas
generadas en la Comuna 22 y las generadas en el
suelo rural suburbano de Pance entre las carreras
122 y 143).
OBRAS DE DRENAJE PLUVIAL EN LA COMUNA 22
Y SUELO RURAL SUBURBANO DE PANCE
Fuente: DAPM 2013

Con el fin de mitigar la amenaza de inundación pluvial
en el área de expansión urbana Corredor Cali –
Jamundí, y la necesidad de conducir y disponer
adecuadamente las aguas lluvias, se establece el
proyecto de diseño y construcción de las obras de
drenaje pluvial en el área de expansión urbana
Corredor Cali – Jamundí, el cual debe recolectar y
disponer adecuadamente las aguas lluvias caídas en la
Comuna 22 y el suelo rural suburbano de Pance, y
conducirlas a la Planta de tratamiento de aguas
residuales de Cañaveralejo, y a la planta de
tratamiento de aguas residuales PTAR Sur.
OBRAS DE DRENAJE ZONA DE EXPANSION
CORREDOR CALI - JAMUNDÍ
Fuente: DAPM 2013
CANALES PROYECTADOS ZONA DE EXPANSIÓN
DRENAJE SANITARIO PROPUESTO ZONA DE EXPANSIÓN

La laguna de amortiguación pluvial en el
Corregimiento de Navarro, es una de las acciones
requeridas para acondicionar la Zona de Drenaje
Oriental (ZDO) como un Sistema Urbano de Drenaje
Sostenible (SUDS), permitiendo desviar y almacenar
parte del caudal del canal oriental superior (515.000
m3) en una laguna a conformar en la porción norte
del Corregimiento Navarro, por fuera del área de
drenaje actual y con desarrollos urbanísticos, a la cual
se le instalará un sistema de bombeo con capacidad
de treinta metros cúbicos por segundo (30 m3/s), sin
afectar la función ecológica de los humedales
existentes.
LAGUNAS DE AMORTIGUACIÓN PLUVIAL
Fuente: DAPM 2013

ZONAS FACTIBLES PARA LA
IMPLEMENTACIÓN DE
EQUIPAMIENTOS
Fuente: DAPM 2013
Zona potencial para
localización de Parque
Tecnológico
Área seleccionada a estudio
para localización de Centro
de Acopio
Parque Tecnológico y
Ambiental para la Gestión
Integral de Residuos Sólidos
Sitio para
disposición final
de Escombros
Planta de
Aprovechamiento
de Escombros
Sitio para disposición
de Sólidos y
Semisólidos
Zonas Potenciales
para localización
de escombreras
Bases Operativas

Propuesta POT Cali 2014 - Servicios Públicos

Propuesta POT Cali 2014 - Servicios Públicos

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Propuesta POT Cali 2014 - Servicios Públicos

Más de Revisión y ajuste POT Santiago de Cali

Propuesta POT Cali 2014 - Servicios Públicos
