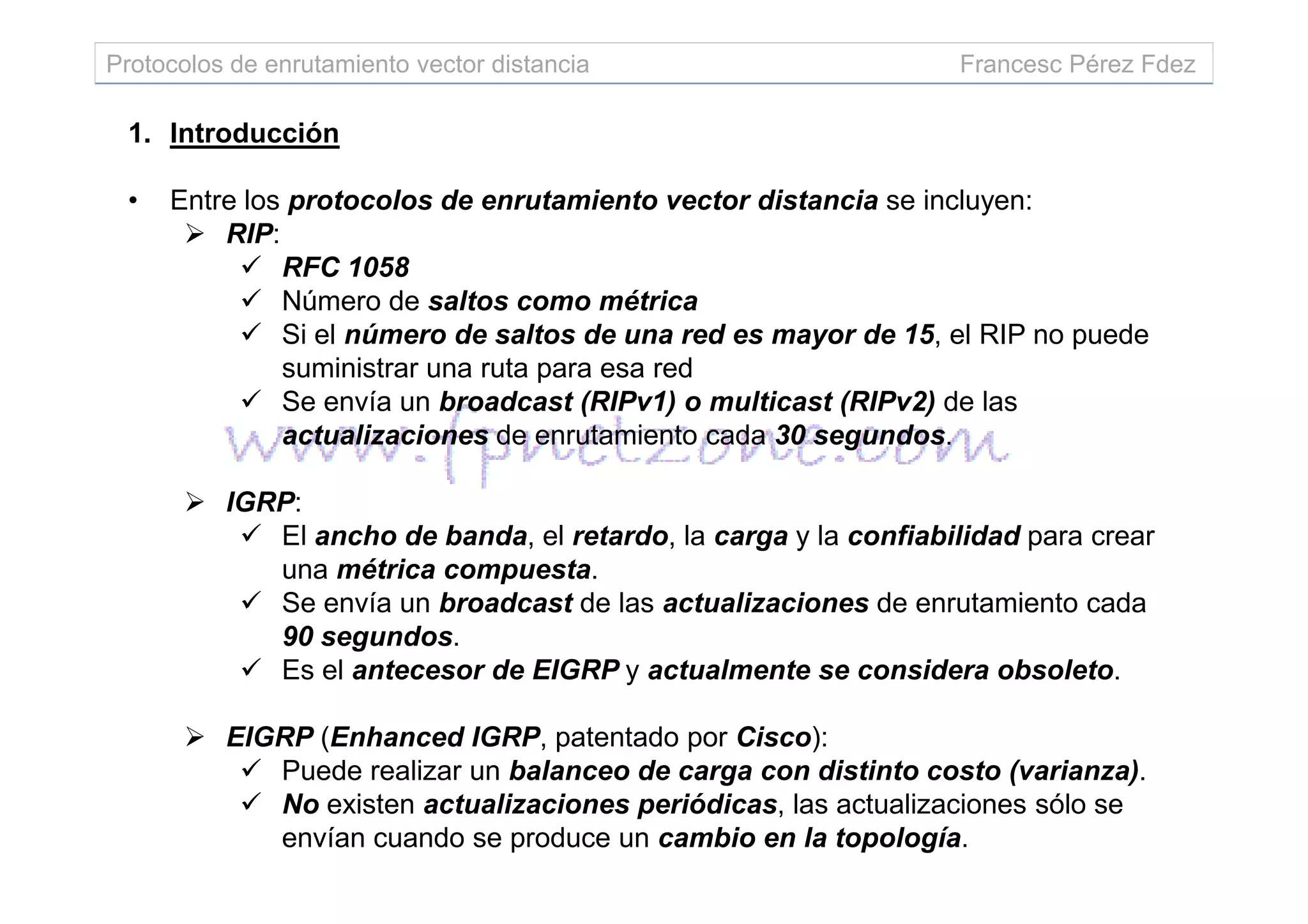

1. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
1. Introducción
• Entre los protocolos de enrutamiento vector distancia se incluyen:
RIP:
RFC 1058
Número de saltos como métrica
Si el número de saltos de una red es mayor de 15, el RIP no puede
suministrar una ruta para esa red
Se envía un broadcast (RIPv1) o multicast (RIPv2) de las
actualizaciones de enrutamiento cada 30 segundos.
IGRP:
El ancho de banda, el retardo, la carga y la confiabilidad para crear
una métrica compuesta.
Se envía un broadcast de las actualizaciones de enrutamiento cada
90 segundos.
Es el antecesor de EIGRP y actualmente se considera obsoleto.
EIGRP (Enhanced IGRP, patentado por Cisco):
Puede realizar un balanceo de carga con distinto costo (varianza).
No existen actualizaciones periódicas, las actualizaciones sólo se
envían cuando se produce un cambio en la topología.

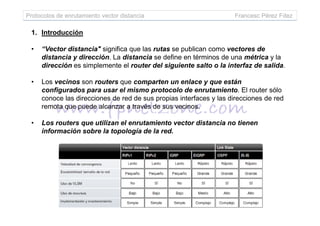

2. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
1. Introducción
• “Vector distancia" significa que las rutas se publican como vectores de
distancia y dirección. La distancia se define en términos de una métrica y la
dirección es simplemente el router del siguiente salto o la interfaz de salida.
• Los vecinos son routers que comparten un enlace y que están
configurados para usar el mismo protocolo de enrutamiento. El router sólo
conoce las direcciones de red de sus propias interfaces y las direcciones de red
remota que puede alcanzar a través de sus vecinos.
• Los routers que utilizan el enrutamiento vector distancia no tienen
información sobre la topología de la red.

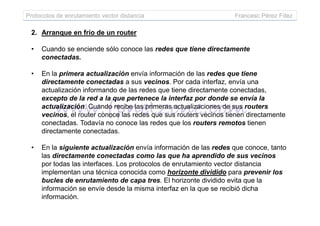

3. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
2. Arranque en frío de un router
• Cuando se enciende sólo conoce las redes que tiene directamente
conectadas.
• En la primera actualización envía información de las redes que tiene
directamente conectadas a sus vecinos. Por cada interfaz, envía una
actualización informando de las redes que tiene directamente conectadas,
excepto de la red a la que pertenece la interfaz por donde se envía la
actualización. Cuando recibe las primeras actualizaciones de sus routers
vecinos, el router conoce las redes que sus routers vecinos tienen directamentevecinos, el router conoce las redes que sus routers vecinos tienen directamente
conectadas. Todavía no conoce las redes que los routers remotos tienen
directamente conectadas.
• En la siguiente actualización envía información de las redes que conoce, tanto
las directamente conectadas como las que ha aprendido de sus vecinos
por todas las interfaces. Los protocolos de enrutamiento vector distancia
implementan una técnica conocida como horizonte dividido para prevenir los
bucles de enrutamiento de capa tres. El horizonte dividido evita que la
información se envíe desde la misma interfaz en la que se recibió dicha
información.

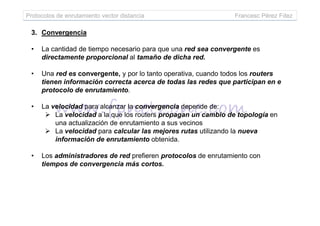

4. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
3. Convergencia
• La cantidad de tiempo necesario para que una red sea convergente es
directamente proporcional al tamaño de dicha red.
• Una red es convergente, y por lo tanto operativa, cuando todos los routers
tienen información correcta acerca de todas las redes que participan en e
protocolo de enrutamiento.
• La velocidad para alcanzar la convergencia depende de:
La velocidad a la que los routers propagan un cambio de topología enLa velocidad a la que los routers propagan un cambio de topología en
una actualización de enrutamiento a sus vecinos
La velocidad para calcular las mejores rutas utilizando la nueva
información de enrutamiento obtenida.
• Los administradores de red prefieren protocolos de enrutamiento con
tiempos de convergencia más cortos.

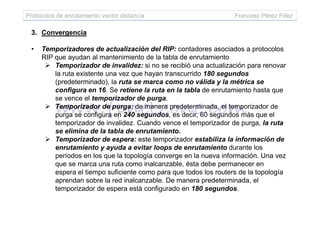

5. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
3. Convergencia
• Temporizadores de actualización del RIP: contadores asociados a protocolos
RIP que ayudan al mantenimiento de la tabla de enrutamiento
Temporizador de invalidez: si no se recibió una actualización para renovar
la ruta existente una vez que hayan transcurrido 180 segundos
(predeterminado), la ruta se marca como no válida y la métrica se
configura en 16. Se retiene la ruta en la tabla de enrutamiento hasta que
se vence el temporizador de purga.
Temporizador de purga: de manera predeterminada, el temporizador de
purga se configura en 240 segundos, es decir, 60 segundos más que elpurga se configura en 240 segundos, es decir, 60 segundos más que el
temporizador de invalidez. Cuando vence el temporizador de purga, la ruta
se elimina de la tabla de enrutamiento.
Temporizador de espera: este temporizador estabiliza la información de
enrutamiento y ayuda a evitar loops de enrutamiento durante los
períodos en los que la topología converge en la nueva información. Una vez
que se marca una ruta como inalcanzable, ésta debe permanecer en
espera el tiempo suficiente como para que todos los routers de la topología
aprendan sobre la red inalcanzable. De manera predeterminada, el
temporizador de espera está configurado en 180 segundos.

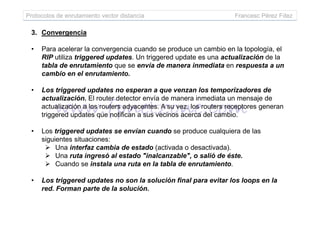

6. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
3. Convergencia
• Para acelerar la convergencia cuando se produce un cambio en la topología, el
RIP utiliza triggered updates. Un triggered update es una actualización de la
tabla de enrutamiento que se envía de manera inmediata en respuesta a un
cambio en el enrutamiento.
• Los triggered updates no esperan a que venzan los temporizadores de
actualización. El router detector envía de manera inmediata un mensaje de
actualización a los routers adyacentes. A su vez, los routers receptores generan
triggered updates que notifican a sus vecinos acerca del cambio.triggered updates que notifican a sus vecinos acerca del cambio.
• Los triggered updates se envían cuando se produce cualquiera de las
siguientes situaciones:
Una interfaz cambia de estado (activada o desactivada).
Una ruta ingresó al estado "inalcanzable", o salió de éste.
Cuando se instala una ruta en la tabla de enrutamiento.
• Los triggered updates no son la solución final para evitar los loops en la
red. Forman parte de la solución.

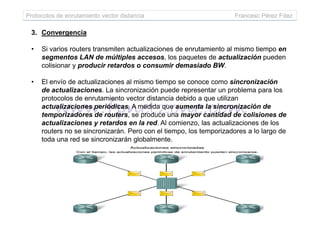

7. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
3. Convergencia
• Si varios routers transmiten actualizaciones de enrutamiento al mismo tiempo en
segmentos LAN de múltiples accesos, los paquetes de actualización pueden
colisionar y producir retardos o consumir demasiado BW.
• El envío de actualizaciones al mismo tiempo se conoce como sincronización
de actualizaciones. La sincronización puede representar un problema para los
protocolos de enrutamiento vector distancia debido a que utilizan
actualizaciones periódicas. A medida que aumenta la sincronización de
temporizadores de routers, se produce una mayor cantidad de colisiones detemporizadores de routers, se produce una mayor cantidad de colisiones de
actualizaciones y retardos en la red. Al comienzo, las actualizaciones de los
routers no se sincronizarán. Pero con el tiempo, los temporizadores a lo largo de
toda una red se sincronizarán globalmente.

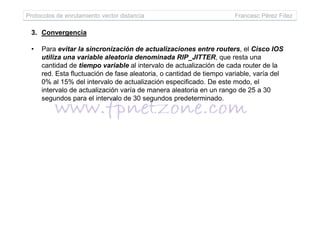

8. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
3. Convergencia
• Para evitar la sincronización de actualizaciones entre routers, el Cisco IOS
utiliza una variable aleatoria denominada RIP_JITTER, que resta una
cantidad de tiempo variable al intervalo de actualización de cada router de la
red. Esta fluctuación de fase aleatoria, o cantidad de tiempo variable, varía del
0% al 15% del intervalo de actualización especificado. De este modo, el
intervalo de actualización varía de manera aleatoria en un rango de 25 a 30
segundos para el intervalo de 30 segundos predeterminado.

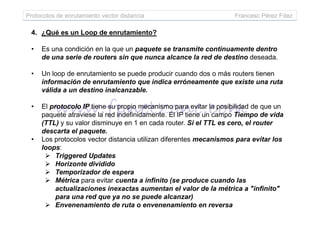

9. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
4. ¿Qué es un Loop de enrutamiento?
• Es una condición en la que un paquete se transmite continuamente dentro
de una serie de routers sin que nunca alcance la red de destino deseada.
• Un loop de enrutamiento se puede producir cuando dos o más routers tienen
información de enrutamiento que indica erróneamente que existe una ruta
válida a un destino inalcanzable.
• El protocolo IP tiene su propio mecanismo para evitar la posibilidad de que un
paquete atraviese la red indefinidamente. El IP tiene un campo Tiempo de vidapaquete atraviese la red indefinidamente. El IP tiene un campo Tiempo de vida
(TTL) y su valor disminuye en 1 en cada router. Si el TTL es cero, el router
descarta el paquete.
• Los protocolos vector distancia utilizan diferentes mecanismos para evitar los
loops:
Triggered Updates
Horizonte dividido
Temporizador de espera
Métrica para evitar cuenta a infinito (se produce cuando las
actualizaciones inexactas aumentan el valor de la métrica a "infinito"
para una red que ya no se puede alcanzar)
Envenenamiento de ruta o envenenamiento en reversa

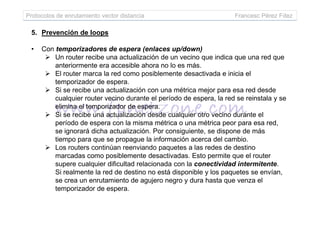

10. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
5. Prevención de loops
• Con temporizadores de espera (enlaces up/down)
Un router recibe una actualización de un vecino que indica que una red que
anteriormente era accesible ahora no lo es más.
El router marca la red como posiblemente desactivada e inicia el
temporizador de espera.
Si se recibe una actualización con una métrica mejor para esa red desde
cualquier router vecino durante el período de espera, la red se reinstala y se
elimina el temporizador de espera.
Si se recibe una actualización desde cualquier otro vecino durante elSi se recibe una actualización desde cualquier otro vecino durante el
período de espera con la misma métrica o una métrica peor para esa red,
se ignorará dicha actualización. Por consiguiente, se dispone de más
tiempo para que se propague la información acerca del cambio.
Los routers continúan reenviando paquetes a las redes de destino
marcadas como posiblemente desactivadas. Esto permite que el router
supere cualquier dificultad relacionada con la conectividad intermitente.
Si realmente la red de destino no está disponible y los paquetes se envían,
se crea un enrutamiento de agujero negro y dura hasta que venza el
temporizador de espera.

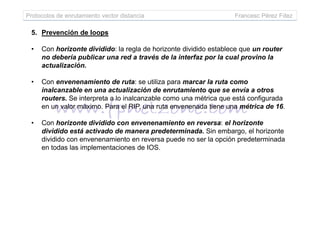

11. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
5. Prevención de loops
• Con horizonte dividido: la regla de horizonte dividido establece que un router
no debería publicar una red a través de la interfaz por la cual provino la
actualización.
• Con envenenamiento de ruta: se utiliza para marcar la ruta como
inalcanzable en una actualización de enrutamiento que se envía a otros
routers. Se interpreta a lo inalcanzable como una métrica que está configurada
en un valor máximo. Para el RIP, una ruta envenenada tiene una métrica de 16.
• Con horizonte dividido con envenenamiento en reversa: el horizonte
dividido está activado de manera predeterminada. Sin embargo, el horizonte
dividido con envenenamiento en reversa puede no ser la opción predeterminada
en todas las implementaciones de IOS.

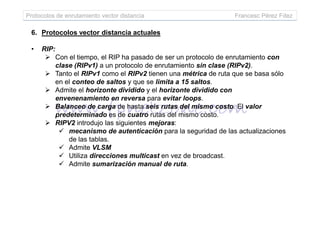

12. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
6. Protocolos vector distancia actuales
• RIP:
Con el tiempo, el RIP ha pasado de ser un protocolo de enrutamiento con
clase (RIPv1) a un protocolo de enrutamiento sin clase (RIPv2).
Tanto el RIPv1 como el RIPv2 tienen una métrica de ruta que se basa sólo
en el conteo de saltos y que se limita a 15 saltos.
Admite el horizonte dividido y el horizonte dividido con
envenenamiento en reversa para evitar loops.
Balanceo de carga de hasta seis rutas del mismo costo. El valor
predeterminado es de cuatro rutas del mismo costo.predeterminado es de cuatro rutas del mismo costo.
RIPV2 introdujo las siguientes mejoras:
mecanismo de autenticación para la seguridad de las actualizaciones
de las tablas.
Admite VLSM
Utiliza direcciones multicast en vez de broadcast.
Admite sumarización manual de ruta.

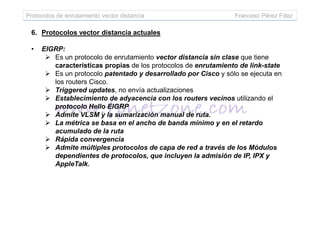

13. Protocolos de enrutamiento vector distancia Francesc Pérez Fdez
6. Protocolos vector distancia actuales
• EIGRP:
Es un protocolo de enrutamiento vector distancia sin clase que tiene
características propias de los protocolos de enrutamiento de link-state
Es un protocolo patentado y desarrollado por Cisco y sólo se ejecuta en
los routers Cisco.
Triggered updates, no envía actualizaciones
Establecimiento de adyacencia con los routers vecinos utilizando el
protocolo Hello EIGRP
Admite VLSM y la sumarización manual de ruta.Admite VLSM y la sumarización manual de ruta.
La métrica se basa en el ancho de banda mínimo y en el retardo
acumulado de la ruta
Rápida convergencia
Admite múltiples protocolos de capa de red a través de los Módulos
dependientes de protocolos, que incluyen la admisión de IP, IPX y
AppleTalk.
