Este documento describe los cefalogramas, que son radiografías utilizadas para obtener la misma proyección anatómica en estudios extraorales. Existen cefalogramas laterales y posteroanteriores que se usan con fines ortodónticos, quirúrgicos, de investigación y otros. El documento explica cómo tomar estas radiografías, incluyendo el uso de un cefalostato y la identificación de puntos anatómicos clave.

1. CEFALOGRAFIA

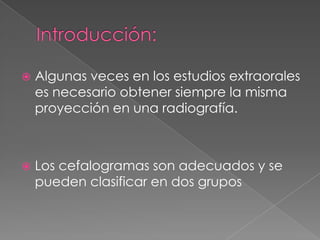

2. Introducción: Algunas veces en los estudios extraorales es necesario obtener siempre la misma proyección en una radiografía.Los cefalogramas son adecuados y se pueden clasificar en dos grupos

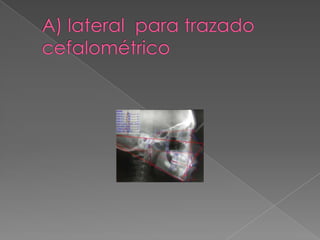

3. A) lateral para trazado cefalométrico

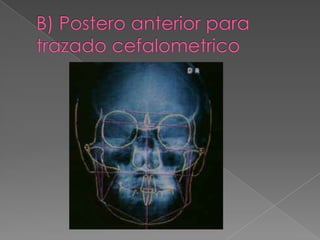

4. B) Postero anterior para trazado cefalometrico

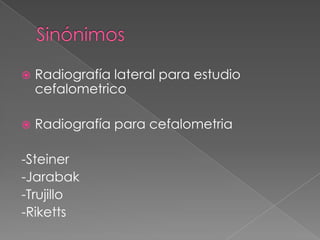

5. SinónimosRadiografía lateral para estudio cefalometrico

6. Radiografía para cefalometria-Steiner-Jarabak-Trujillo -Riketts

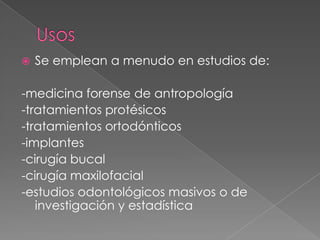

7. UsosSe emplean a menudo en estudios de:-medicina forense de antropología-tratamientos protésicos-tratamientos ortodónticos-implantes-cirugía bucal-cirugía maxilofacial-estudios odontológicos masivos o de investigación y estadística

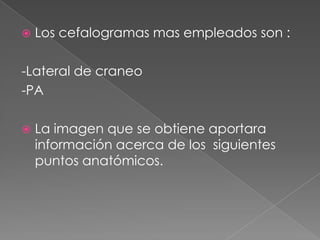

8. Los cefalogramas mas empleados son :-Lateral de craneo-PALa imagen que se obtiene aportara información acerca de los siguientes puntos anatómicos.

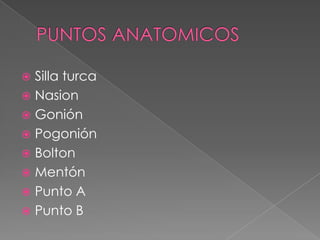

9. PUNTOS ANATOMICOSSilla turcaNasionGoniónPogoniónBoltonMentónPunto A Punto B

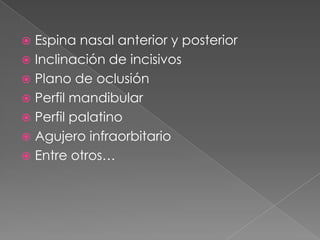

10. Espina nasal anterior y posteriorInclinación de incisivosPlano de oclusiónPerfil mandibularPerfil palatinoAgujero infraorbitarioEntre otros…

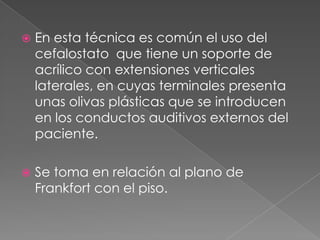

11. En esta técnica es común el uso del cefalostato que tiene un soporte de acrílico con extensiones verticales laterales, en cuyas terminales presenta unas olivas plásticas que se introducen en los conductos auditivos externos del paciente.Se toma en relación al plano de Frankfort con el piso.

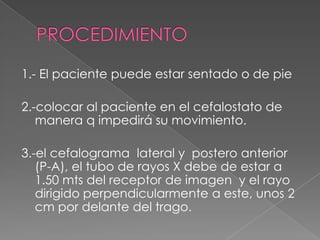

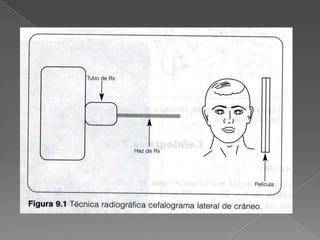

12. PROCEDIMIENTO1.- El paciente puede estar sentado o de pie2.-colocar al paciente en el cefalostato de manera q impedirá su movimiento.3.-el cefalograma lateral y postero anterior (P-A), el tubo de rayos X debe de estar a 1.50 mts del receptor de imagen y el rayo dirigido perpendicularmente a este, unos 2 cm por delante del trago.

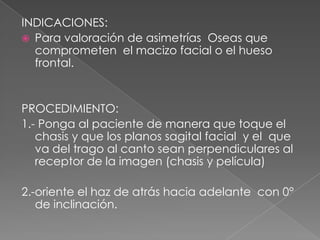

14. CEFALOGRAMA P-AGENERALIDADESEn los cefalogramas posteroanteriores se utilizan los formatos de película radiográfica de 8x10 y de 10x12 pulgadas.Es preferible colocar al paciente en un cefalostato con el fin de repetir la imagen las veces que sea necesario para obtener valorar los cambios ortodonticos o quirúrgicos.
