Charla ortodoncia prostodoncia
- 1.
- 2.

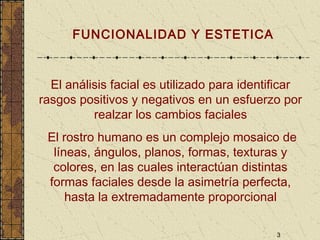

- 3. 3 FUNCIONALIDAD Y ESTETICA Elanálisis facial es utilizado para identificar rasgos positivos y negativos en un esfuerzo por realzar los cambios faciales El rostro humano es un complejo mosaico de líneas, ángulos, planos, formas, texturas y colores, en las cuales interactúan distintas formas faciales desde la asimetría perfecta, hasta la extremadamente proporcional
- 4. 4 La Ortodoncia esuna especialidad que tiene intima relación con la funcionalidad y con la estética, siendo a su vez coadyudante de multiples disciplinas en la obtención de buenas relaciones oclusales y armonía en la sonrisa. De allí que nuestra premisa ha de ser realizar los tratamientos de Ortodoncia con FE (Funcionalidad y Estética) FUNCIONALIDAD Y ESTETICA OBJETIVO

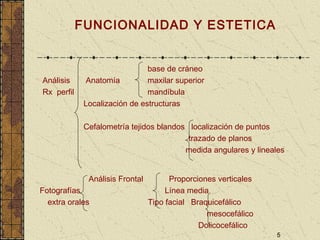

- 5. 5 FUNCIONALIDAD Y ESTETICA basede cráneo Análisis Anatomía maxilar superior Rx perfil mandíbula Localización de estructuras Cefalometría tejidos blandos localización de puntos trazado de planos medida angulares y lineales Análisis Frontal Proporciones verticales Fotografías Línea media extra orales Tipo facial Braquicefálico mesocefálico Dolicocefálico

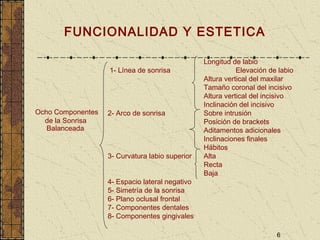

- 6. 6 FUNCIONALIDAD Y ESTETICA OchoComponentes de la Sonrisa Balanceada Longitud de labio 1- Línea de sonrisa Elevación de labio Altura vertical del maxilar Tamaño coronal del incisivo Altura vertical del incisivo Inclinación del incisivo 2- Arco de sonrisa Sobre intrusión Posición de brackets Aditamentos adicionales Inclinaciones finales Hábitos 3- Curvatura labio superior Alta Recta Baja 4- Espacio lateral negativo 5- Simetría de la sonrisa 6- Plano oclusal frontal 7- Componentes dentales 8- Componentes gingivales

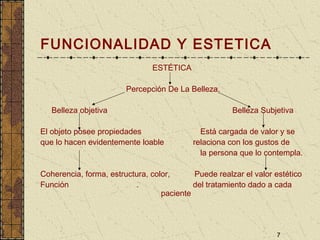

- 7. 7 FUNCIONALIDAD Y ESTETICA ESTÉTICA PercepciónDe La Belleza. Belleza objetiva Belleza Subjetiva El objeto posee propiedades Está cargada de valor y se que lo hacen evidentemente loable relaciona con los gustos de la persona que lo contempla. Coherencia, forma, estructura, color, Puede realzar el valor estético Función . del tratamiento dado a cada paciente
- 8.
- 9.
- 10. 10 FUNCIONALIDAD Y ESTETICA ANATOMIACEFALOMETRICA

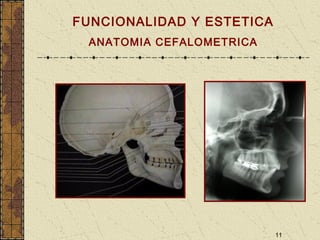

- 11. 11 FUNCIONALIDAD Y ESTETICA ANATOMIACEFALOMETRICA

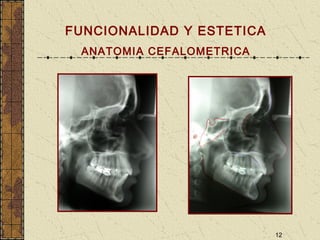

- 12. 12 FUNCIONALIDAD Y ESTETICA ANATOMIACEFALOMETRICA

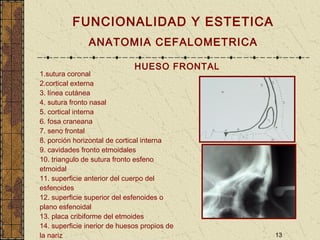

- 13. 13 FUNCIONALIDAD Y ESTETICA ANATOMIACEFALOMETRICA HUESO FRONTAL 1.sutura coronal 2.cortical externa 3. línea cutánea 4. sutura fronto nasal 5. cortical interna 6. fosa craneana 7. seno frontal 8. porción horizontal de cortical interna 9. cavidades fronto etmoidales 10. triangulo de sutura fronto esfeno etmoidal 11. superficie anterior del cuerpo del esfenoides 12. superficie superior del esfenoides o plano esfenoidal 13. placa cribiforme del etmoides 14. superficie inerior de huesos propios de la nariz

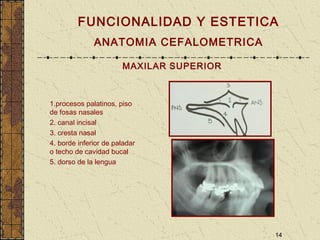

- 14. 14 FUNCIONALIDAD Y ESTETICA ANATOMIACEFALOMETRICA MAXILAR SUPERIOR 1.procesos palatinos, piso de fosas nasales 2. canal incisal 3. cresta nasal 4. borde inferior de paladar o techo de cavidad bucal 5. dorso de la lengua

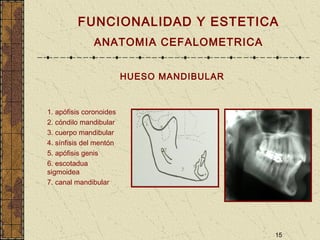

- 15. 15 HUESO MANDIBULAR FUNCIONALIDAD YESTETICA ANATOMIA CEFALOMETRICA 1. apófisis coronoides 2. cóndilo mandibular 3. cuerpo mandibular 4. sínfisis del mentón 5. apófisis genis 6. escotadua sigmoidea 7. canal mandibular

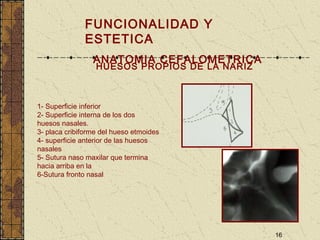

- 16. 16 HUESOS PROPIOS DELA NARIZ FUNCIONALIDAD Y ESTETICA ANATOMIA CEFALOMETRICA 1- Superficie inferior 2- Superficie interna de los dos huesos nasales. 3- placa cribiforme del hueso etmoides 4- superficie anterior de las huesos nasales 5- Sutura naso maxilar que termina hacia arriba en la 6-Sutura fronto nasal

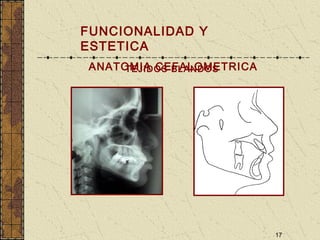

- 17. 17 TEJIDOS BLANDOS FUNCIONALIDAD Y ESTETICA ANATOMIACEFALOMETRICA

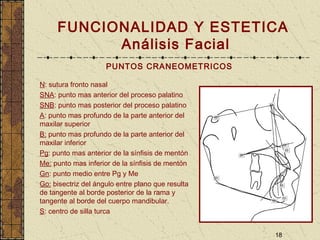

- 18. 18 FUNCIONALIDAD Y ESTETICA AnálisisFacial PUNTOS CRANEOMETRICOS N: sutura fronto nasal SNA: punto mas anterior del proceso palatino SNB: punto mas posterior del proceso palatino A: punto mas profundo de la parte anterior del maxilar superior B: punto mas profundo de la parte anterior del maxilar inferior Pg: punto mas anterior de la sínfisis de mentón Me: punto mas inferior de la sínfisis de mentón Gn: punto medio entre Pg y Me Go: bisectriz del ángulo entre plano que resulta de tangente al borde posterior de la rama y tangente al borde del cuerpo mandibular. S: centro de silla turca

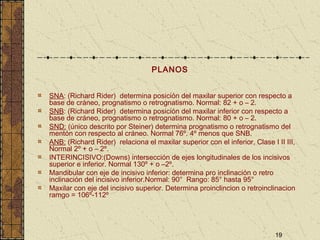

- 19. 19 PLANOS SNA: (Richard Rider)determina posición del maxilar superior con respecto a base de cráneo, prognatismo o retrognatismo. Normal: 82 + o – 2. SNB: (Richard Rider) determina posición del maxilar inferior con respecto a base de cráneo, prognatismo o retrognatismo. Normal: 80 + o – 2. SND: (único descrito por Steiner) determina prognatismo o retrognatismo del mentón con respecto al cráneo. Normal 76º. 4º menos que SNB. ANB: (Richard Rider) relaciona el maxilar superior con el inferior, Clase I II III, Normal 2º + o – 2º. INTERINCISIVO:(Downs) intersección de ejes longitudinales de los incisivos superior e inferior. Normal 130º + o –2º. Mandibular con eje de incisivo inferior: determina pro inclinación o retro inclinación del incisivo inferior.Normal: 90° Rango: 85° hasta 95° Maxilar con eje del incisivo superior. Determina proinclincion o retroinclinacion ramgo = 106º-112º

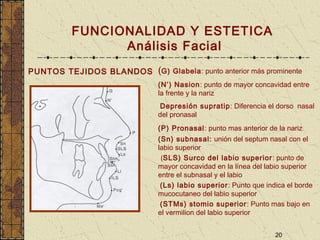

- 20. 20 FUNCIONALIDAD Y ESTETICA AnálisisFacial PUNTOS TEJIDOS BLANDOS (G) Glabela: punto anterior más prominente (N’) Nasion: punto de mayor concavidad entre la frente y la nariz Depresión supratip: Diferencia el dorso nasal del pronasal (P) Pronasal: punto mas anterior de la nariz (Sn) subnasal: unión del septum nasal con el labio superior (SLS) Surco del labio superior: punto de mayor concavidad en la línea del labio superior entre el subnasal y el labio (Ls) labio superior: Punto que indica el borde mucocutaneo del labio superior (STMs) stomio superior: Punto mas bajo en el vermilion del labio superior

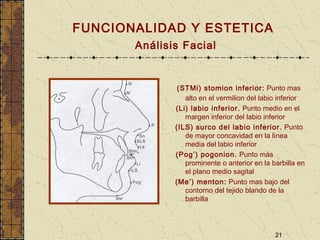

- 21. 21 FUNCIONALIDAD Y ESTETICA AnálisisFacial (STMi) stomion inferior: Punto mas alto en el vermilion del labio inferior (Li) labio inferior. Punto medio en el margen inferior del labio inferior (ILS) surco del labio inferior. Punto de mayor concavidad en la línea media del labio inferior (Pog’) pogonion. Punto más prominente o anterior en la barbilla en el plano medio sagital (Me’) menton: Punto mas bajo del contorno del tejido blando de la barbilla

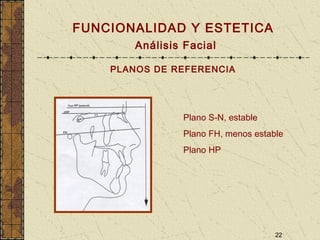

- 22. 22 FUNCIONALIDAD Y ESTETICA AnálisisFacial PLANOS DE REFERENCIA Plano S-N, estable Plano FH, menos estable Plano HP

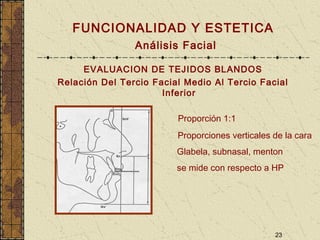

- 23. 23 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Relación Del Tercio Facial Medio Al Tercio Facial Inferior Proporción 1:1 Proporciones verticales de la cara Glabela, subnasal, menton se mide con respecto a HP

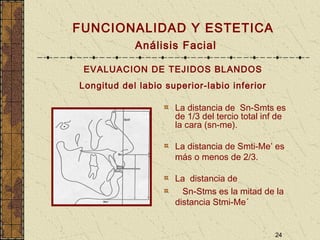

- 24. 24 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Longitud del labio superior-labio inferior La distancia de Sn-Smts es de 1/3 del tercio total inf de la cara (sn-me). La distancia de Smti-Me’ es más o menos de 2/3. La distancia de Sn-Stms es la mitad de la distancia Stmi-Me´

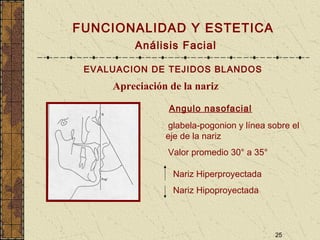

- 25. 25 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Apreciación de la nariz Angulo nasofacial glabela-pogonion y línea sobre el eje de la nariz Valor promedio 30° a 35° Nariz Hiperproyectada Nariz Hipoproyectada

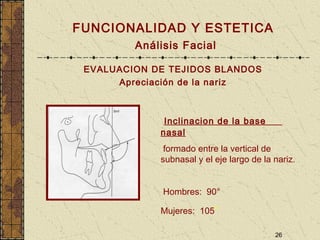

- 26. 26 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Apreciación de la nariz Inclinacion de la base nasal formado entre la vertical de subnasal y el eje largo de la nariz. Hombres: 90° Mujeres: 105°

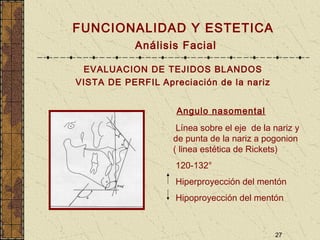

- 27. 27 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS VISTA DE PERFIL Apreciación de la nariz Angulo nasomental Línea sobre el eje de la nariz y de punta de la nariz a pogonion ( linea estética de Rickets) 120-132° Hiperproyección del mentón Hipoproyección del mentón

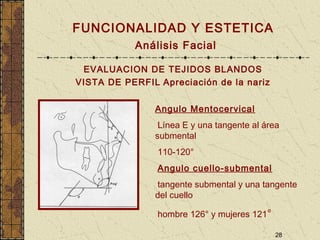

- 28. 28 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS VISTA DE PERFIL Apreciación de la nariz Angulo Mentocervical Línea E y una tangente al área submental 110-120° Angulo cuello-submental tangente submental y una tangente del cuello hombre 126° y mujeres 121°

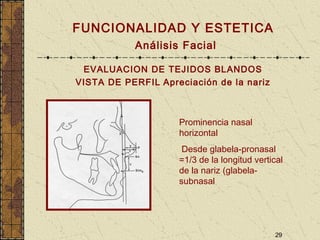

- 29. 29 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS VISTA DE PERFIL Apreciación de la nariz Prominencia nasal horizontal Desde glabela-pronasal =1/3 de la longitud vertical de la nariz (glabela- subnasal

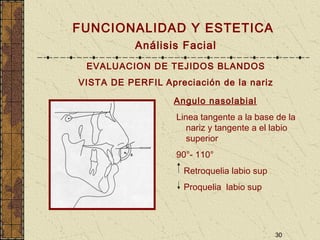

- 30. 30 FUNCIONALIDAD Y ESTETICA AnálisisFacial Angulo nasolabial Linea tangente a la base de la nariz y tangente a el labio superior 90°- 110° Retroquelia labio sup Proquelia labio sup EVALUACION DE TEJIDOS BLANDOS VISTA DE PERFIL Apreciación de la nariz
- 31. 31 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Prognatismo maxilar y mandibular Línea perpendicular a la horizontal de HP que pase por glabela y se mide la distancia hasta subnasal (6+-3 mm) Prognatismo max Retrognatismo max desde la perpendicular de glabela hasta pogonion (0+-4mm) Prognatismo mand Retrognatismo mand

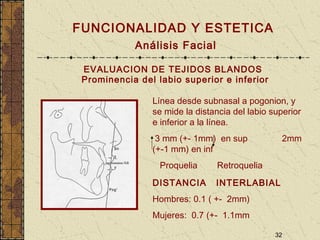

- 32. 32 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Prominencia del labio superior e inferior Línea desde subnasal a pogonion, y se mide la distancia del labio superior e inferior a la línea. 3 mm (+- 1mm) en sup 2mm (+-1 mm) en inf Proquelia Retroquelia DISTANCIA INTERLABIAL Hombres: 0.1 ( +- 2mm) Mujeres: 0.7 (+- 1.1mm

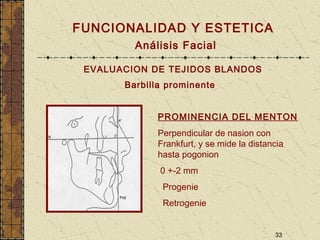

- 33. 33 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Barbilla prominente PROMINENCIA DEL MENTON Perpendicular de nasion con Frankfurt, y se mide la distancia hasta pogonion 0 +-2 mm Progenie Retrogenie

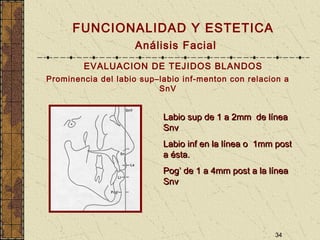

- 34. 34 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Prominencia del labio sup–labio inf-menton con relacion a SnV Labio sup de 1 a 2mm de líneaLabio sup de 1 a 2mm de línea SnvSnv Labio inf en la línea o 1mm postLabio inf en la línea o 1mm post a ésta.a ésta. Pog’ de 1 a 4mm post a la líneaPog’ de 1 a 4mm post a la línea SnvSnv

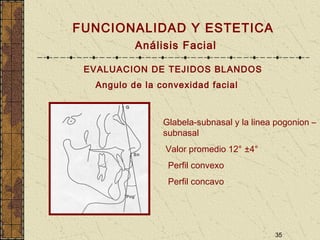

- 35. 35 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Angulo de la convexidad facial Glabela-subnasal y la linea pogonion – subnasal Valor promedio 12° ±4° Perfil convexo Perfil concavo

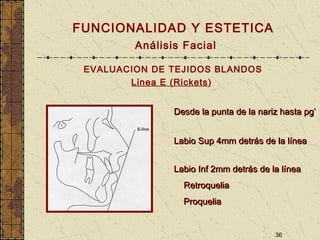

- 36. 36 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Linea E (Rickets) Desde la punta de la nariz hasta pg’Desde la punta de la nariz hasta pg’ Labio Sup 4mm detrás de la líneaLabio Sup 4mm detrás de la línea Labio Inf 2mm detrás de la líneaLabio Inf 2mm detrás de la línea RetroqueliaRetroquelia ProqueliaProquelia

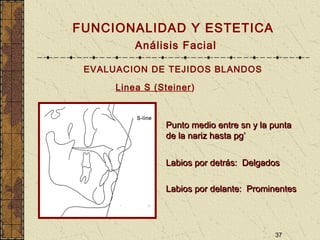

- 37. 37 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS Linea S (Steiner) Punto medio entre sn y la puntaPunto medio entre sn y la punta de la nariz hasta pg’de la nariz hasta pg’ Labios por detrás: DelgadosLabios por detrás: Delgados Labios por delante: ProminentesLabios por delante: Prominentes
- 38. 38 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS VISTA FRONTAL Relación entre el labio y el incisivo maxilar En reposo la distancia entreEn reposo la distancia entre Stmi y el borde incisal del incsStmi y el borde incisal del incs sup debe estar de 1 a 5 mmsup debe estar de 1 a 5 mm Al sonreír la exposición ideal es deAl sonreír la exposición ideal es de ¾ la altura de la corona, a 2 mm de¾ la altura de la corona, a 2 mm de la encíala encía

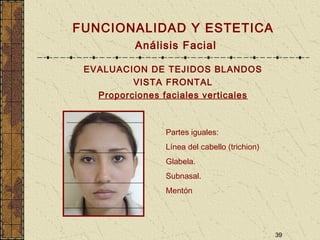

- 39. 39 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS VISTA FRONTAL Proporciones faciales verticales Partes iguales: Línea del cabello (trichion) Glabela. Subnasal. Mentón

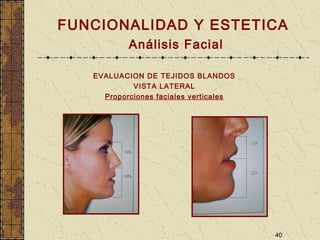

- 40. 40 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS VISTA LATERAL Proporciones faciales verticales

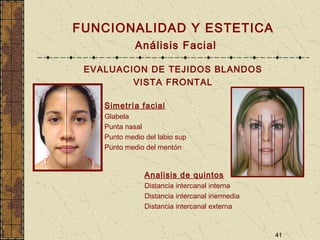

- 41. 41 FUNCIONALIDAD Y ESTETICA AnálisisFacial EVALUACION DE TEJIDOS BLANDOS VISTA FRONTAL Simetría facial Glabela Punta nasal Punto medio del labio sup Punto medio del mentón Analisis de quintos Distancia intercanal interna Distancia intercanal inermedia Distancia intercanal externa

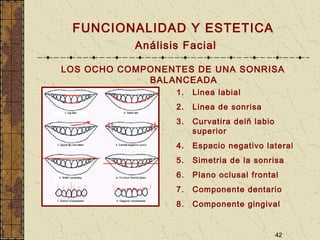

- 42. 42 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 1. Linea labial 2. Linea de sonrisa 3. Curvatira delñ labio superior 4. Espacio negativo lateral 5. Simetria de la sonrisa 6. Plano oclusal frontal 7. Componente dentario 8. Componente gingival

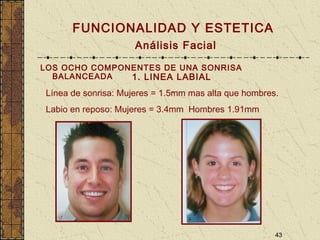

- 43. 43 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA . 1. LINEA LABIAL Línea de sonrisa: Mujeres = 1.5mm mas alta que hombres. Labio en reposo: Mujeres = 3.4mm Hombres 1.91mm
- 44. 44 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 1- LINEA LABIAL Factores que influyen • Longitud del labio superior= de subnasal al portion del central sup en la linea media . 23mm en hombres y 20mm en mujeres

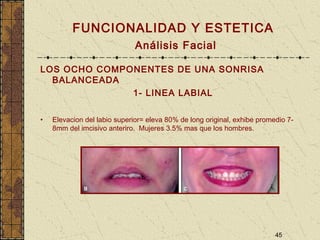

- 45. 45 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 1- LINEA LABIAL • Elevacion del labio superior= eleva 80% de long original, exhibe promedio 7- 8mm del imcisivo anteriro. Mujeres 3.5% mas que los hombres.

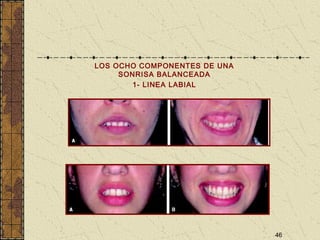

- 46. 46 LOS OCHO COMPONENTESDE UNA SONRISA BALANCEADA 1- LINEA LABIAL

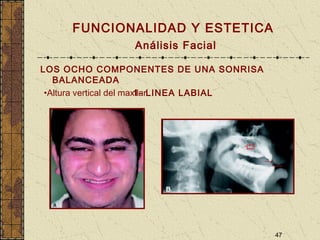

- 47. 47 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 1- LINEA LABIAL•Altura vertical del maxilar

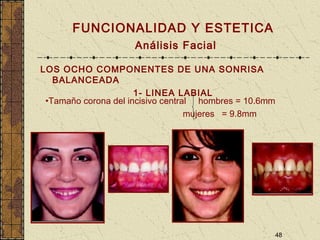

- 48. 48 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 1- LINEA LABIAL •Tamaño corona del incisivo central hombres = 10.6mm mujeres = 9.8mm

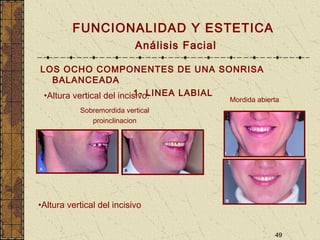

- 49. 49 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 1- LINEA LABIAL•Altura vertical del incisivo: Sobremordida vertical proinclinacion Mordida abierta •Altura vertical del incisivo

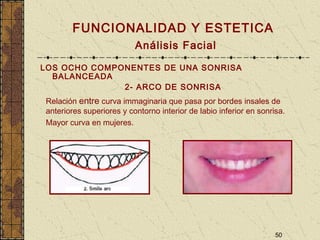

- 50. 50 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 2- ARCO DE SONRISA Relación entre curva immaginaria que pasa por bordes insales de anteriores superiores y contorno interior de labio inferior en sonrisa. Mayor curva en mujeres.
- 51. 51 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 2- ARCO DE SONRISA Factores que influyen •Sobreintrusión de anteriores superiores •Posición del bracket •Plano oclusal supeiror inclinado
- 52. 52 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 3- CURVATURA DEL LABIO SUPERIOR Alta (12%) Plana (45%) Baja (43%)
- 53. 53 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 4- ESPACIO LATERAL NEGATIVO
- 54. 54 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 5- SIMETRIA DE LA SONRISA

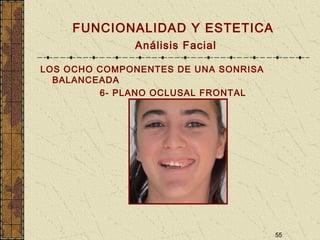

- 55. 55 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 6- PLANO OCLUSAL FRONTAL

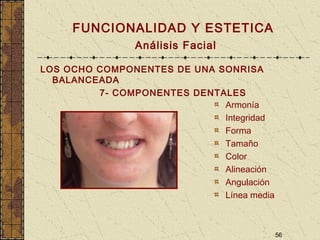

- 56. 56 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 7- COMPONENTES DENTALES Armonía Integridad Forma Tamaño Color Alineación Angulación Línea media
- 57. 57 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 7- COMPONENTES DENTALES

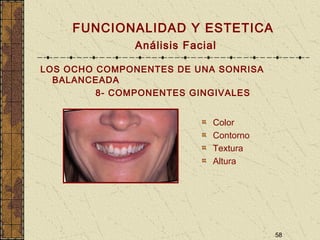

- 58. 58 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA 8- COMPONENTES GINGIVALES Color Contorno Textura Altura

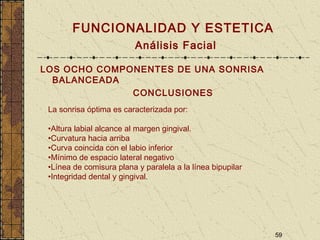

- 59. 59 FUNCIONALIDAD Y ESTETICA AnálisisFacial LOS OCHO COMPONENTES DE UNA SONRISA BALANCEADA CONCLUSIONES La sonrisa óptima es caracterizada por: •Altura labial alcance al margen gingival. •Curvatura hacia arriba •Curva coincida con el labio inferior •Mínimo de espacio lateral negativo •Línea de comisura plana y paralela a la línea bipupilar •Integridad dental y gingival.
- 60.
