Este documento describe los conceptos básicos de las redes de computadoras, incluyendo las redes locales (LAN), las redes amplias (WAN), las topologías de red y los componentes de un cableado estructurado para redes dentro de un edificio.

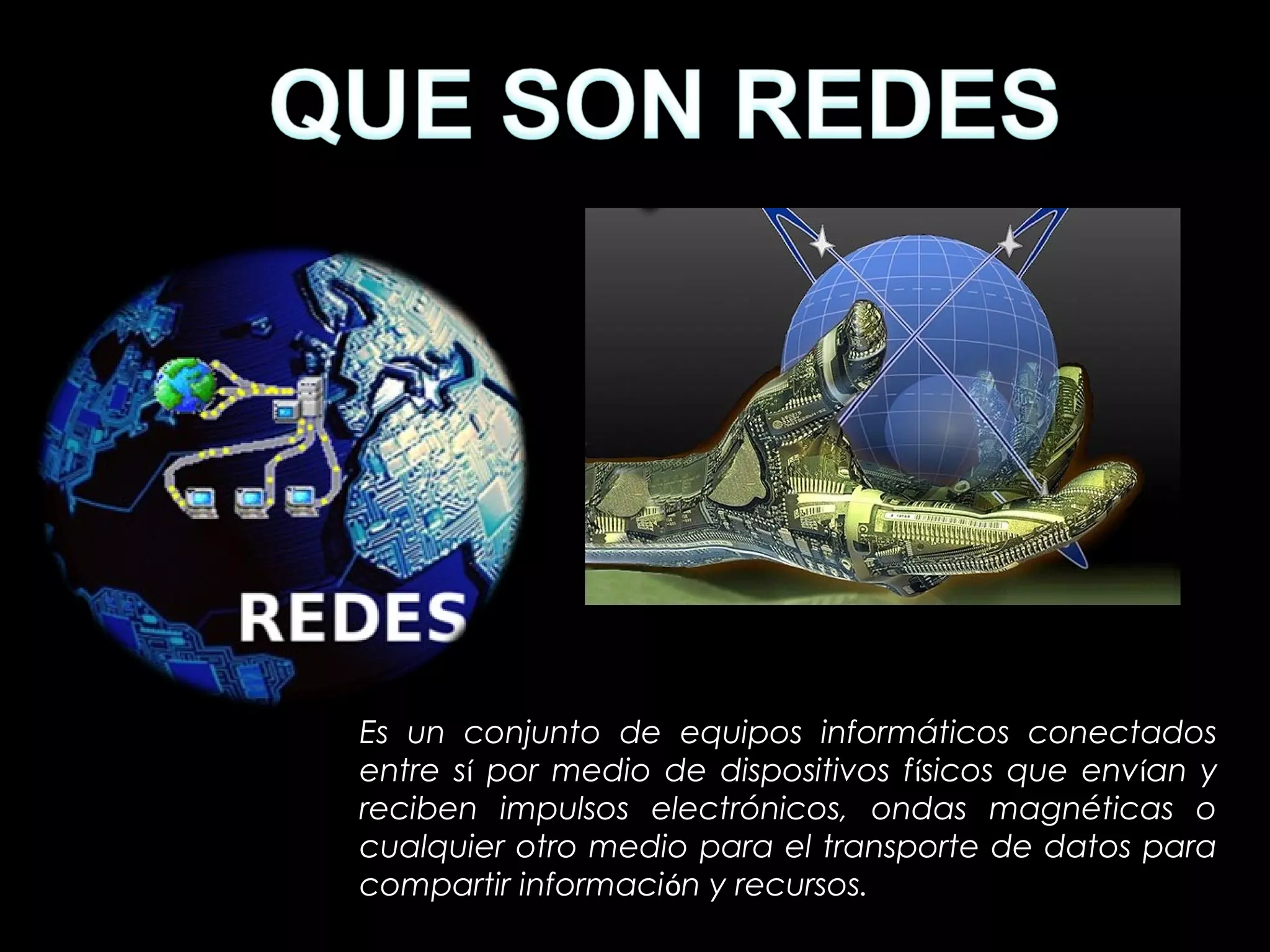

1. Es un conjunto de equipos informáticos conectados
entre sí por medio de dispositivos físicos que envían y
reciben impulsos electrónicos, ondas magnéticas o
cualquier otro medio para el transporte de datos para
compartir información y recursos.

3. Es la versión mas grande de una LAN, puede abarcar un grupo
de oficinas en la misma ciudad.
Red 1
Red 2
Medellín
Bello

4. Es básicamente un conjunto de LAN y usa una tecnología
similar, la diferencia es que usa mayor cobertura. Es utilizada
en lugares grandes como Universidades y grandes empresas.
Red
1
Red
2
Medellín
Bogotá

5. Red Inalámbrica de Área Personal o Red de Área Personal, Es una
red de computadores para comunicación entre distintos
dispositivos .

6. Topología en Bus
Topología en Anillo
Topología en Estrella
Topología en Jerárquica
Topología en Malla

7. es un dispositivo o mecanismo que
emplea un principio o sistema para
producir o generar energía eléctrica
Tensión: Es la energía con la que un generador impulsa los electrones que circulan por un circuito el éctrico.
Resistencia se simboliza como R, a la dificultad u oposición que presenta un
cuerpo al paso de una corriente eléctrica para circular a través de el.
Ley de Joule:
Cuando la corriente eléctrica atraviesa un conductor, éste se calienta,
emitiendo energía, de forma que el calor desprendido es directamente
proporcional a la resistencia del conductor, al tiempo durante el que
está circulando la corriente y al cuadrado de la intensidad que lo

8. Cuando la corriente eléctrica
atraviesa un conductor, éste se
calienta, emitiendo energía, de
forma que el calor desprendido es
directamente proporcional a la
resistencia del conductor, al tiempo
durante el que está circulando la
corriente y al cuadrado de la
intensidad que lo atraviesa.
Ley de Ohm afirma
La ley de Ohm dice que: "la intensidad
de la corriente eléctrica que circula por
un conductor eléctrico es directamente
proporcional a la diferencia de potencial
aplicada e inversamente proporcional a
la resistencia del mismo".
Ley de Joule:

9. Potencia Eléctrica: es la velocidad a la que se consume la energía
Impedancia: es una magnitud más general que la resistencia y se utiliza
cuando las tensiones y corrientes varían con el tiempo
bobina eléctrica: es un dispositivo de dos terminales que consiste en un
alambre conductor embobinado.
Condensadores: dispositivo capaz de almacenar carga eléctrica en
superficies relativamente pequeñas.

10. SÍMBOLOS ELÉCTRICOS

11. SISTEMAS ELÉCTRICOS: INSTRUMENTOS DE MEDICIÓN
Galvanómetro: Es un aparato que se emplean para indicar el
paso de corriente eléctrica por un circuito y
para la medida precisa de su intensidad.
Amperímetro:
Amperímetro Es el instrumento que mide la
intensidad de la Corriente Eléctrica. Su
unidad de medida es el Amperio y sus
Submúltiplos el miliamperio y el micro-
amperio

12. Voltímetro:
Voltímetro: instrumento que mide
el valor de la tensión. Su unidad
básica de medición es el Voltio (V)
con sus múltiplos: el Megavoltio
(MV) y el Kilovoltio (KV)
Ohmímetro:
Ohmímetro: Es un arreglo de los
circuitos del Voltímetro y del
Amperímetro, pero con una batería y
una resistencia.

13. Multímetro
El multímetro es la combinación
de voltímetro, amperímetro y ohmímetro po
r lo tanto decimos que cuentan con la
capacidad de medir corriente, voltaje y
resistencia.
Chispometro: Sirve para medir la rigidez
dieléctrica de un aislante líquido o sólido.
Chispometro:

15. TCP/IP es el nombre de un protocolo de conexión de redes. Un protocolo es un
conjunto de reglas a las que se tiene que atener todas la compañías y productos de
software con él fin de que todos sus productos sean compatibles entre ellos. es un
protocolo abierto.

16. CABLEADO ESTRUCTURADO
se lo conoce como al método utilizado para
crear un sistema organizado de cables que
permita integrar en un mismo edificio
múltiples servicios, tales como
transmisiones de voz, de datos y video; y
que a su vez pueda ser entendido con
facilidad por instaladores, administradores
de red, técnicos y en general por el
personal que interactúa con el cableado.

17. Componentes del
cableado estructurado
• Área de Trabajo.
• Cuarto de Telecomunicaciones.
• Cableado Horizontal.
• Cableado Vertical.
• Cuarto de Equipos.
• Entrada de servicios.

18. El área de Trabajo se extiende
desde la salida del rack de
telecomunicaciones, hasta la
estación de trabajo.

19. El cableado horizontal consta de
cables de par trenzado UTP cat5
en topología de estrella. Se
extenderá a través del techo
desde el cuarto de
telecomunicaciones ubicado en la
planta baja hasta cada cuarto de
equipo.

20. Es el encargado de interconectar los closet de
telecomunicaciones, los cuartos de equipos , estar formado por el
cable UTP que sube a la planta alta del edificio y se conecta con el cuarto
de equipo CE-1.

21. Se define como el espacio dedicado para la instalación de los Racks de
comunicaciones. Puede ser una habitación o en algunos casos un
gabinete. Mínimo uno por piso o por cada 1000 mts2

22. Es un espacio centralizado de uso especifico para
equipos de telecomunicaciones, que sirven a los
ocupantes del edificio. Únicamente guarda equipos
directamente relacionado con el sistema de
telecomunicaciones

23. La entrada de servicios provee el punto en el cual el cableado externo se une
con el cableado vertical (backbone) interno del edificio.
.
