Este documento describe diferentes tipos de redes según su alcance, medio de propagación y topología. Explica que según su alcance están las PAN, LAN, MAN y WAN. Según el medio pueden ser alámbricas u inalámbricas, utilizando cables, wifi, bluetooth, infrarrojos. Finalmente detalla diferentes topologías como bus, anillo, estrella, árbol y híbridas; e incluye actividades para buscar imágenes e información relacionada.

1. TIPOS DE REDES
 Según su alcance
 PAN
 LAN
 MAN
 WAN
 Según el medio de
propagación
 Alámbrica
 Inalámbrica
ACTIVIDAD # 1
Busca en internet las
imágenes de cada uno de los
tipos de Redes y coloca en
el blog personal

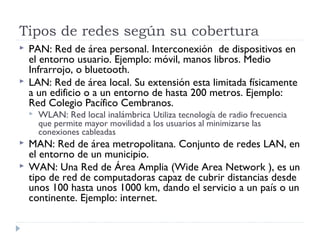

2. Tipos de redes según su cobertura
 PAN: Red de área personal. Interconexión de dispositivos en
el entorno usuario. Ejemplo: móvil, manos libros. Medio
Infrarrojo, o bluetooth.
 LAN: Red de área local. Su extensión esta limitada físicamente
a un edificio o a un entorno de hasta 200 metros. Ejemplo:
Red Colegio Pacífico Cembranos.
 WLAN: Red local inalámbrica Utiliza tecnología de radio frecuencia
que permite mayor movilidad a los usuarios al minimizarse las
conexiones cableadas
 MAN: Red de área metropolitana. Conjunto de redes LAN, en
el entorno de un municipio.
 WAN: Una Red de Área Amplia (Wide Area Network ), es un
tipo de red de computadoras capaz de cubrir distancias desde
unos 100 hasta unos 1000 km, dando el servicio a un país o un
continente. Ejemplo: internet.

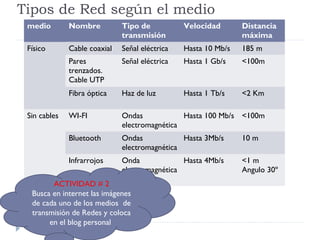

3. Tipos de Red según el medio
medio Nombre Tipo de
transmisión
Velocidad Distancia
máxima
Físico Cable coaxial Señal eléctrica Hasta 10 Mb/s 185 m
Pares
trenzados.
Cable UTP
Señal eléctrica Hasta 1 Gb/s <100m
Fibra óptica Haz de luz Hasta 1 Tb/s <2 Km
Sin cables WI-FI Ondas
electromagnética
Hasta 100 Mb/s <100m
Bluetooth Ondas
electromagnética
Hasta 3Mb/s 10 m
Infrarrojos Onda
electromagnética
Hasta 4Mb/s <1 m
Angulo 30º
ACTIVIDAD # 2
Busca en internet las imágenes
de cada uno de los medios de
transmisión de Redes y coloca
en el blog personal

4. Tipos de Redes según su Topología
 Redes en bus: Comparten canal de
transmisión
 Fallo en cable central, perdida de red.
 Acumulación de datos.
ACTIVIDAD # 3
Usando imágenes prediseñadas
dibuja una topología de BUS, a
las computadoras agrega el
nombre de un familiar, captura la
imagen, graba en paint tipo .jpg y
coloca en el blog personal.

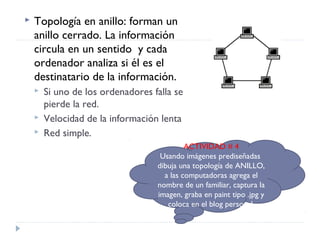

5.  Topología en anillo: forman un
anillo cerrado. La información
circula en un sentido y cada
ordenador analiza si él es el
destinatario de la información.
 Si uno de los ordenadores falla se
pierde la red.
 Velocidad de la información lenta
 Red simple.
ACTIVIDAD # 4
Usando imágenes prediseñadas
dibuja una topología de ANILLO,
a las computadoras agrega el
nombre de un familiar, captura la
imagen, graba en paint tipo .jpg y
coloca en el blog personal.

6.  Topología en estrella: Todos los
ordenadores están conectados a un
dispositivo que se encarga de
transmitir la información. Hub o
concentrador, o Switch o
conmutador.
 Ventaja: Cada nodo es independiente
del resto.
 Si es un concentrador, envía la
información a todos los ordenadores
de la red. La comunicación se ralentiza.
 Si es un conmutador o switch, envía la
información solo al ordenador al que
va destinado.
ACTIVIDAD # 5
Consulta en internet sobre el
HUB , el SWITCH, y coloca en
el blog personal.

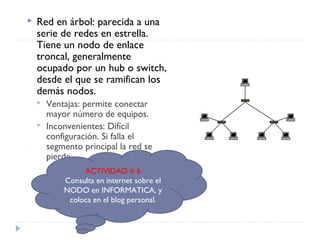

7.  Red en árbol: parecida a una
serie de redes en estrella.
Tiene un nodo de enlace
troncal, generalmente
ocupado por un hub o switch,
desde el que se ramifican los
demás nodos.
 Ventajas: permite conectar
mayor número de equipos.
 Inconvenientes: Difícil
configuración. Si falla el
segmento principal la red se
pierde.
ACTIVIDAD # 6
Consulta en internet sobre el
NODO en INFORMATICA, y
coloca en el blog personal.

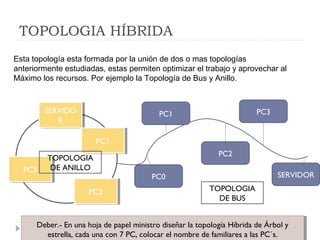

8. TOPOLOGIA HÍBRIDA
Esta topología esta formada por la unión de dos o mas topologías
anteriormente estudiadas, estas permiten optimizar el trabajo y aprovechar al
Máximo los recursos. Por ejemplo la Topología de Bus y Anillo.
SERVIDO
R
SERVIDO
R
PC1PC1
PC3PC3
PC2PC2
SERVIDOR
PC2
PC1
PC0
PC3
TOPOLOGIA
DE BUS
TOPOLOGIA
DE ANILLO
Deber.- En una hoja de papel ministro diseñar la topología Híbrida de Árbol y
estrella, cada una con 7 PC, colocar el nombre de familiares a las PC´s.
Deber.- En una hoja de papel ministro diseñar la topología Híbrida de Árbol y
estrella, cada una con 7 PC, colocar el nombre de familiares a las PC´s.
