La técnica PERT (Program Evaluation and Review Technique) es un método para planificar, programar y analizar proyectos complejos mediante la identificación de tareas, estimación de tiempos, y determinación de la ruta crítica. El documento describe 6 reglas básicas para la construcción de redes PERT-CPM: 1) debe tener un nodo de inicio y finalización, 2) las actividades comienzan por eventos y 3) las flechas denotan precedencia lógica.

1. UNIVERSIDAD TÉCNICA DE AMBATOFACULTAD DE CIENCIAS ADMINISTRATIVASCARRERA DE MARKETING Y GESTION DE NEGOCIOSMODALIDAD SEMIPRESENCIALCOMPUTACION QUINTO SEMESTRE PARALELO “A” DOCENTE: ING. EFRAIN TIBANTAALUMNA:GISSELA PRADO

2. La técnica de revisión y evaluación de programas o PERT es básicamente un método para describir, enlazar y analizar todas y cada una de las tareas involucradas en completar un proyecto dado, especialmente el tiempo para completar cada tarea en función de talentos y recursos, e identificar el tiempo mínimo necesario para completar el proyecto total en función de los talentos y recursos.Redes PERT/CPM

3. REGLAS DE CONSTRUCCION REDES PERT-CPMRegla 1: TODA RED PERT/CPM Y ROY DEBE TENER UNO NODO DE INICIO Y UN NODO DE FINALIZACIÓNRegla 2: Una actividad comienza siempre por un suceso o evento de donde se concluye fácilmente que ninguna actividad puede comenzar hasta que hayan terminado las que le preceden. de la anterior regla se puede concluir:

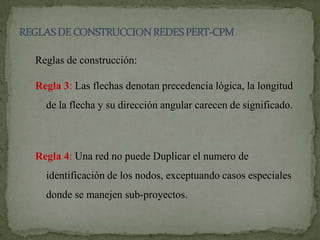

4. El evento inicio de una o varias actividades solo puede ocurrir cuando el evento finalización de actividades sucesoras debe haberse cumplido para que cualquiera de ellas pueda empezar. Recuerde que: un nodo marca dos eventos: finalización de una(s) actividad(es) y comienzo de la actividad(es) siguiente(s)REGLAS DE CONSTRUCCION REDES PERT-CPMReglas de construcción:Regla 3: Las flechas denotan precedencia lógica, la longitud de la flecha y su dirección angular carecen de significado.Regla 4: Una red no puede Duplicar el numero de identificación de los nodos, exceptuando casos especiales donde se manejen sub-proyectos.

5. Reglas de construcción:Regla 5: El número de identificación de un Nodo sucesor no puede ser inferior al numero de identificación del nodo predecesor, por tanto la numeración de los nodos del proyecto se hacen de izquierda a derecha en orden ascendenteREGLAS DE CONSTRUCCION REDES PERT-CPM

6. 6REGLAS DE CONSTRUCCION REDES PERT-CPMReglas de construcción:Regla 6:Sobre le uso de actividades ficticias: Cuando existe más de una actividad entre los mismos sucesos: Activ. ficticiasSucesos ficticios

7. 7REGLAS DE CONSTRUCCION REDES PERT-CPMReglas de construcción: Cuando dos o más actividades tengan algunas precedentes comunes pero no todasA y B preceden a CB precede a D21345Suceso ficticio

8. 8REGLAS DE CONSTRUCCION REDES PERT-CPMReglas de construcción:Restricciones de tipo potencial, que suponen que una actividad o más no pueden comenzar antes de una determinada fecha, lo cual se indica con un suceso ficticio para el que las fechas más temprana y más tardía coinciden y son iguales a la fecha antes mencionada. Este suceso ficticio se liga a las actividades correspondientes mediante actividades ficticias12Suceso ficticio3

9. 9REGLAS DE CONSTRUCCION REDES PERT-CPMEjemplo:
