1. REPRESENTACIÓN GEOMÉTRICA DEL ROSTRO HUMANO PROYECTO: “¡Me gustaría ser…!” Paso a Paso del proceso

2. Dibujamos el rostro humano con las herramientas de Dibujo Técnico Materiales necesarios: Propuesta de trabajo (se os dará). Lámina bocetos (se os dará) . En ella estudiaremos los diferentes personajes y el fondo. Escuadra y cartabón. Regla milimetrada de 30cm. Compás. Lápiz de grafito 2H. Goma de borrar. Sacapuntas. Rotuladores calibrados (0,2 y 0,8) Lápices de colores y rotuladores de dos puntas. Cartulinas blancas o formatos, tamaños DIN: A-4 y A-3.

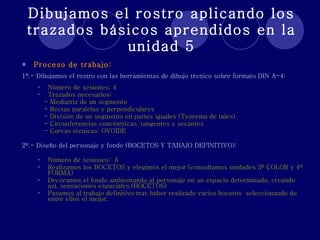

3. Dibujamos el rostro aplicando los trazados básicos aprendidos en la unidad 5 Proceso de trabajo: 1º.- Dibujamos el rostro con las herramientas de dibujo técnico sobre formato DIN A-4: Número de sesiones: 4 Trazados necesarios: - Mediatriz de un segmento - Rectas paralelas y perpendiculares - División de un segmento en partes iguales (Teorema de tales) - Circunferencias concéntricas, tangentes y secantes - Curvas técnicas: OVOIDE 2º.- Diseño del personaje y fondo (BOCETOS Y TABAJO DEFINITIVO): Número de sesiones: 6 Realizamos los BOCETOS y elegimos el mejor (consultamos unidades 3º COLOR y 4º FORMA) Decoramos el fondo ambientando al personaje en un espacio determinado, creando así, sensaciones espaciales.(BOCETOS) Pasamos al trabajo definitivo tras haber realizado varios bocetos seleccionando de entre ellos el mejor.

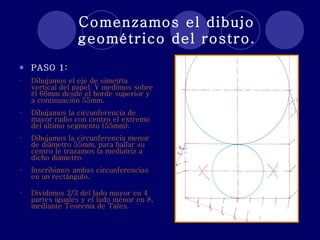

4. Comenzamos el dibujo geométrico del rostro. PASO 1: Dibujamos el eje de simetría vertical del papel. Y medimos sobre él 66mm desde el borde superior y a continuación 55mm. Dibujamos la circunferencia de mayor radio con centro el extremo del último segmento (55mm). Dibujamos la circunferencia menor de diámetro 55mm, para hallar su centro le trazamos la mediatriz a dicho diámetro . Inscribimos ambas circunferencias en un rectángulo. Dividimos 2/3 del lado mayor en 4 partes iguales y el lado menor en 8, mediante Teorema de Tales .

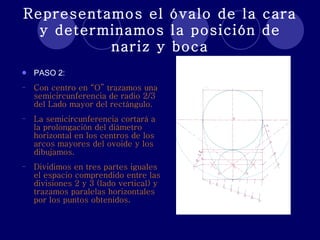

5. Representamos el óvalo de la cara y determinamos la posición de nariz y boca PASO 2: Con centro en “O” trazamos una semicircunferencia de radio 2/3 del Lado mayor del rectángulo. La semicircunferencia cortará a la prolongación del diámetro horizontal en los centros de los arcos mayores del ovoide y los dibujamos. Dividimos en tres partes iguales el espacio comprendido entre las divisiones 2 y 3 (lado vertical) y trazamos paralelas horizontales por los puntos obtenidos.

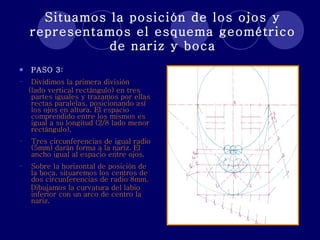

6. Situamos la posición de los ojos y representamos el esquema geométrico de nariz y boca PASO 3: Dividimos la primera división (lado vertical rectángulo) en tres partes iguales y trazamos por ellas rectas paralelas, posicionando así los ojos en altura. El espacio comprendido entre los mismos es igual a su longitud (2/8 lado menor rectángulo). Tres circunferencias de igual radio (5mm) darán forma a la nariz. El ancho igual al espacio entre ojos. Sobre la horizontal de posición de la boca, situaremos los centros de dos circunferencias de radio 8mm. Dibujamos la curvatura del labio inferior con un arco de centro la nariz.

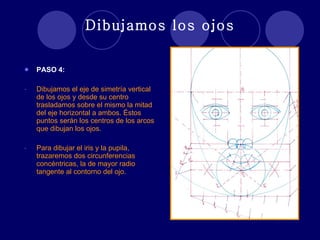

7. Dibujamos los ojos PASO 4: Dibujamos el eje de simetría vertical de los ojos y desde su centro trasladamos sobre el mismo la mitad del eje horizontal a ambos. Éstos puntos serán los centros de los arcos que dibujan los ojos. Para dibujar el iris y la pupila, trazaremos dos circunferencias concéntricas, la de mayor radio tangente al contorno del ojo.

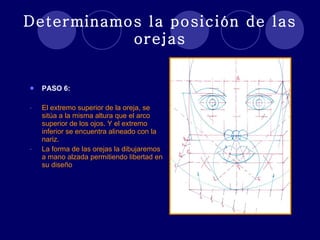

8. Determinamos la posición de las orejas PASO 6: El extremo superior de la oreja, se sitúa a la misma altura que el arco superior de los ojos. Y el extremo inferior se encuentra alineado con la nariz. La forma de las orejas la dibujaremos a mano alzada permitiendo libertad en su diseño

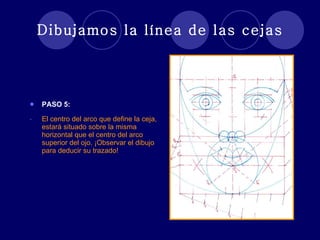

9. Dibujamos la línea de las cejas PASO 5: El centro del arco que define la ceja, estará situado sobre la misma horizontal que el centro del arco superior del ojo. ¡Observar el dibujo para deducir su trazado!

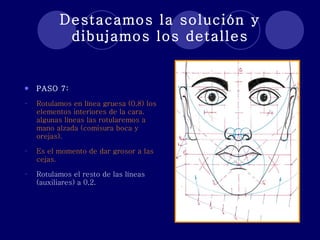

10. Destacamos la solución y dibujamos los detalles PASO 7: Rotulamos en línea gruesa (0,8) los elementos interiores de la cara. algunas líneas las rotularemos a mano alzada (comisura boca y orejas). Es el momento de dar grosor a las cejas. Rotulamos el resto de las líneas (auxiliares) a 0,2.

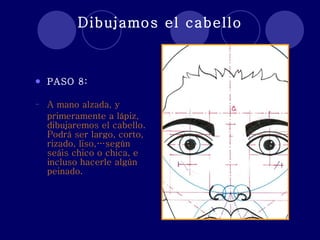

11. Dibujamos el cabello PASO 8: A mano alzada, y primeramente a lápiz, dibujaremos el cabello. Podrá ser largo, corto, rizado, liso,…según seáis chico o chica, e incluso hacerle algún peinado.

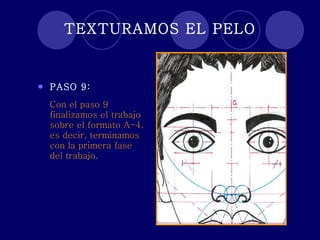

12. TEXTURAMOS EL PELO PASO 9: Con el paso 9 finalizamos el trabajo sobre el formato A-4, es decir, terminamos con la primera fase del trabajo.

13. Comenzamos la segunda fase del proyecto: “¡ME GUSTARÍA SER...!” PASO1: Si eliminamos todas las líneas auxiliares, nos quedará el retrato tal como se muestra, sólo quedará encontrarle el cuerpecito que se adecue a vuestra idea de cómo os gustaría veros.

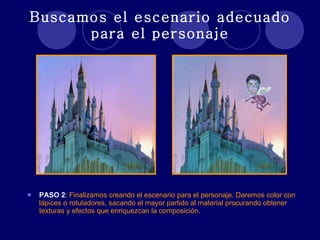

14. Buscamos el escenario adecuado para el personaje PASO 2 : Finalizamos creando el escenario para el personaje. Daremos color con lápices o rotuladores, sacando el mayor partido al material procurando obtener texturas y efectos que enriquezcan la composición.
