La placa de Schwartz es un aparato removible ortodóncico desarrollado en 1930 por Martin Schwartz. Consta de ganchos para retención, una placa de acrílico en el paladar y un tornillo de expansión como elemento activo. Se usa para expandir las arcadas superior e inferior de forma transversal, corrigiendo mordidas cruzadas. Se activa girando el tornillo 1/4 de vuelta por semana y provee un tratamiento económico y cómodo aunque requiere responsabilidad por parte del paciente.

1. Placa Schwartz
TORNILLO DE EXPANSIÓN

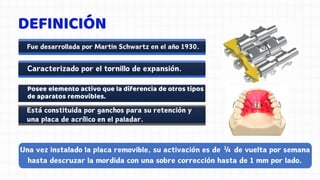

2. DEFINICIÓN

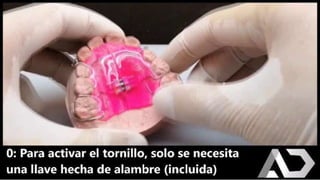

Una vez instalado la placa removible, su activación es de ¼ de vuelta por semana
hasta descruzar la mordida con una sobre corrección hasta de 1 mm por lado.
Fue desarrollada por Martin Schwartz en el año 1930.
Caracterizado por el tornillo de expansión.
Posee elemento activo que la diferencia de otros tipos
de aparatos removibles.
Está constituida por ganchos para su retención y
una placa de acrílico en el paladar.

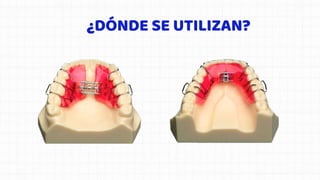

3. ¿DÓNDE SE UTILIZAN?

4. ARCADA SUPERIOR
• Sirve para la expansión transversal del maxilar o de la mandíbula.
• Este tipo de tornillo se suele colocar a la altura de los segundos
premolares más o menos.
TORNILLO DE EXPANSIÓN TRANSVERSAL SUPERIOR
Comodidad a la
hora de
activarlo.
Es recomendable colocarlos
con la flecha apuntando a
distal, esto es debido a 2
motivos:
Evitar la confusión
con los tornillos en
ortodoncia fija.

5. ARCADA INFERIOR
• Se coloca en la cara lingual de los
incisivos centrales inferiores.
TORNILLO DE EXPANSIÓN TRANSVERSAL INFERIOR
Comodidad a la
hora de activarlo.
Es recomendable colocarlos
con la flecha apuntando a
distal (hacia abajo), esto es
debido a 2 motivos:
Evitar la confusión con
los tornillos en
ortodoncia fija.

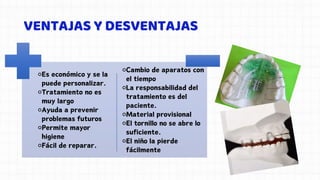

6. VENTAJAS Y DESVENTAJAS
⚬Es económico y se la
puede personalizar.
⚬Tratamiento no es
muy largo
⚬Ayuda a prevenir
problemas futuros
⚬Permite mayor
higiene
⚬Fácil de reparar.
⚬Cambio de aparatos con
el tiempo
⚬La responsabilidad del
tratamiento es del
paciente.
⚬Material provisional
⚬El tornillo no se abre lo
suficiente.
⚬El niño la pierde
fácilmente

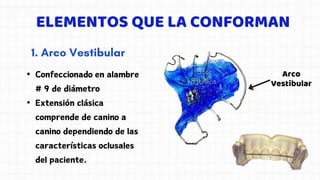

7. ELEMENTOS QUE LA CONFORMAN
• Confeccionado en alambre
# 9 de diámetro
• Extensión clásica
comprende de canino a
canino dependiendo de las
características oclusales
del paciente.
Arco
Vestibular

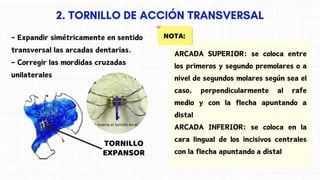

8. NOTA:
- Expandir simétricamente en sentido
transversal las arcadas dentarias.
- Corregir las mordidas cruzadas
unilaterales
TORNILLO
EXPANSOR
ARCADA SUPERIOR: se coloca entre
los primeros y segundo premolares o a
nivel de segundos molares según sea el
caso, perpendicularmente al rafe
medio y con la flecha apuntando a
distal
ARCADA INFERIOR: se coloca en la
cara lingual de los incisivos centrales
con la flecha apuntando a distal

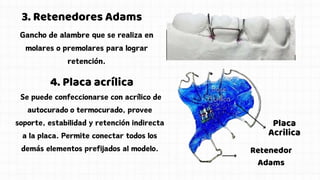

9. Gancho de alambre que se realiza en
molares o premolares para lograr
retención.
Se puede confeccionarse con acrílico de
autocurado o termocurado, provee
soporte, estabilidad y retención indirecta
a la placa. Permite conectar todos los
demás elementos prefijados al modelo.
3. Retenedores Adams
4. Placa acrílica
Retenedor
Adams
Placa
Acrilica

10. ¿Comó se hacen ?
• Realizar los retenedores tipo Adams y 1 arco vestibular

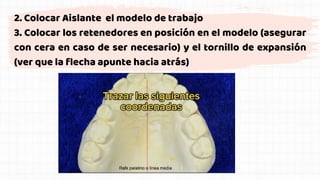

11. 2. Colocar Aislante el modelo de trabajo
3. Colocar los retenedores en posición en el modelo (asegurar
con cera en caso de ser necesario) y el tornillo de expansión
(ver que la flecha apunte hacia atrás)

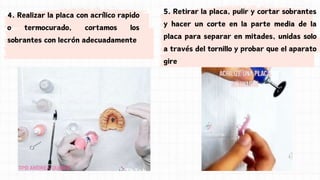

12. 4. Realizar la placa con acrílico rapido
o termocurado, cortamos los
sobrantes con lecrón adecuadamente
5. Retirar la placa, pulir y cortar sobrantes
y hacer un corte en la parte media de la
placa para separar en mitades, unidas solo
a través del tornillo y probar que el aparato
gire
