1. UNIVERSIDAD DE CUENCA
ORTODONCIA 8vo ciclo
ESTUDIANTE: JHONNY GONZÁLEZ
Dr: MANUEL ESTUARDO BRAVO
APARATOLOGÌA

2. DISYUNCIÓN DEL MAXILAR
La disyunción maxilar rápida, es un procedimiento ortopédico impresionante para el
tratamiento del micrognatismo transversal del maxilar
1. Proffit W. Ortodoncia Teoría y práctica, 2da Ed. Madrid : Mosby/ Dyoma, 1994.
2. 2. Moyers R. Manual de ortodoncia, 4ta Ed. Buenos Aires: Panamericana,1992.

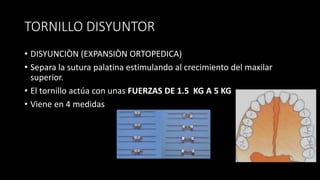

3. TORNILLO DISYUNTOR
• DISYUNCIÒN (EXPANSIÒN ORTOPEDICA)
• Separa la sutura palatina estimulando al crecimiento del maxilar
superior.
• El tornillo actúa con unas FUERZAS DE 1.5 KG A 5 KG
• Viene en 4 medidas

4. INDICACIONES
Corrección de mordidas cruzadas posteriores.
Atresia del arco dentario superior asociada a discrepancia Esquelética de clase II.
Atresia del arco dentario superior con apiñamiento.
Mordida cruzada posterior con retrusión real o relativa del tercio medio facial en los casos de
maloclusión de clase III.
Maloclusiones como consecuencia de fisuras labio- alvéolo palatina.

9. Los dientes que sirven de anclaje son los premolares y los molares
con bandas fijas.

10. ACTIVACIÒN
Se activa ¼ a 2/4
de vuelta cada día
por un período de
10-12 días.
Una vuelta cada 28
días.

11. Arco transpalatino
Tienen dos aplicaciones. Una pasiva y la otra activa, la forma
pasiva es estabilizadora y sirve para evitar efectos colaterales
producidos por otras fuerzas mientras que la forma activa
permite distribuir fuerzas de primer, segundo y tercer orden.
Este dispositivo ocupa una extensión que va del molar de un lado
al molar del otro lado, siguiendo el contorno del arco y separado
del paladar (ATP) y encía adherida a una distancia aproximada de
2mm.
Estos aparatos han demostrado ser excelentes dispositivos para
mantener el anclaje, así como para movilizar los dientes.

12. Arco transpalatino
INDICACIONES:
el arco transpalatino debe ser parte del protocolo de tratamiento, tanto en la dentición mixta como en
la sentición permanente. Esto no solo incluye los casos de extracción y no extracción, sino también a
los casos de cirugía ortognática.
El uso del arco transpalatino también está recomendado durante la transición de dentición mixta hacia
la dentición permanente. Este aparato sirve para estabilizar los molares en su posición.
Está contraindicado en las maloclusiones clase II , cuando son extraídos los primeros premolares y se
necesita el movimiento de los molares y en los de clase III, no quirúrgicos, ya que se necesita el
movimiento mesial de los molares.

13. Arco Transpalatino
Fabricaciòn
Lo primero que debe hacer es la adaptación perfecta de las bandas a las primeras o segundas
molares permanentes (dependiendo del caso). Posteriormente, soldar un tubo lingual en
ambas bandas, en los casos en que se confeccione un ATP removible.
Para la confección del ATP removible, el primer paso es tomar el alambre y con el alicate
confeccionar el ansa central,luego se adaptan los extremos al paladar con una distancia
aproximada de 2mm. para luego doblar un extremo en U hasta que el extremo doblado haga
contacto con el resto del alambre.
Luego se coloca este extremo que ahora tiene una dimensión de 0.36 x 0.72 dentro del tubo
lingual. Seguidamente en el otro extremo se realiza el mismo doblez en U que se hizo para
hacer el primer extremo y se inserta este extremo en el tubo lingual.
El alambre debe estar separado del paladar por una distancia de 2mm. Cuando queremos
realizar movimientos de intrusión de las molares, la dirección del ansa central es hacia mesial.

14. Arco Transpalatino
Activaciòn
Los mismos principios biomecánicos para activar los aparatos ortodóncicos fijos, se
aplican tambien en los ATP y en el arcolingual.
En la mayoría de los casos en los cuales se usa un arco transpalatino, las primeras
molares superiores se encuentran rotadas mesialmente sobre la raíz lingual.
El grado de rotación se puede determinar clínicamente comparando la dirección
del tubo vestibular en las bandas con la línea media del paladar.
En la activación produce de 100 a 120 gr.

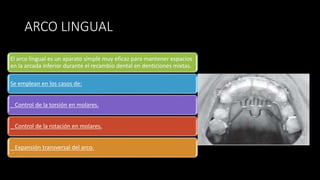

15. ARCO LINGUAL
El arco lingual es un aparato simple muy eficaz para mantener espacios
en la arcada inferior durante el recambio dental en denticiones mixtas.
Se emplean en los casos de:
_ Control de la torsión en molares.
_ Control de la rotación en molares.
_ Expansión transversal del arco.

16. ARCO LINGUAL
_ Vestibularización de incisivos inferiores.
_ Acercar piezas dentarias al arco.
_ Accesorio para desrotar dientes.
_ Mantenimiento de la longitud del arco.
_ Anclaje.

17. ANSA SIMPLE
Los mantenedores de espacio son dispositivos o
aparatos que sirven para conservar íntegra la
longitud del arco dentario, el mejor mantenedor de
espacio en la mayoría de los casos es el mismo
diente.
La ausencia prematura de uno o varios molares
temporales siempre podrá provocar modificaciones
de la oclusión, pero la indicación del
mantenimiento de espacio puede llegar a ser
menos frecuente por la estabilidad de la oclusión.

18. Ansa simple objetivos
Objetivos y ventajas de los mantenedores:
_ Disminuye la prevalencia o severidad de una maloclusión dental.
_ Preserva la longitud del arco e impide migración mesial.
_ Evita colapso lingual de los incisivos o desviación de la línea media.
_ Impedir erupción ectópica o dientes impactados.
_ Disminuye costos con tratamientos ortodóncicos futuros.

19. BIBLIOGRAFÍA
1. Proffit W. Ortodoncia Teoría y práctica, 2da Ed. Madrid : Mosby/
Dyoma, 1994.
2. 2. Moyers R. Manual de ortodoncia, 4ta Ed. Buenos Aires:
Panamericana,1992.
• Cameron A, Widmer R. Manual de Odontología pediátrica. Madrid:
Harcourt Brace, 1998.
• Sigler L, Baccetti T, McNamara J. Effect of rapid maxillary expansion
and transpalatal arch treatment associated with deciduous canine
extraction on the eruption of palatally displaced canines: A 2-center
prospective study. Am J Orthod Dentofacial Orthop 2011;139:235-244
