El documento describe un equipo empernador automático para mecanizar el empernado en túneles. El equipo puede instalar hasta 12 pernos en una sola posición y tiene una productividad de hasta 5,000 pernos por mes. Consta de una columna de empernado con dos vigas, una para perforar y otra para insertar el perno, realizando el proceso de forma automática sin necesidad de extraer las barras. Esto agiliza el ciclo de producción en comparación con los métodos manuales.

1. 4.00 mt
1.90 mt
4.00mt
3.20 mt 3.40 mt2.10 mt
8.70 mt
3.34mt
Para empernado mecanizado.
Acelera el ciclo de producción.
Una sola posición del Equipo
para instalar hasta 12 pernos.
Productividad hasta 5,000 / mes.
Cradle HC 50
Shaft
Feed Beam Drill
Hydraulic Motor
Bridge
Bull 160
Hydraulic Cylinder
Feed Beam
Bolter
El equipo Empernador con el mejor
costo / beneficio del mercado
Hydraulic Cylinder
Hydraulic Motor
Injector
Frontal
Columna de
Emperado
Automático
Pivote
sujedador
de malla
Galvani Mz. I, Lte. 22, Ind. Santa Rosa, Ate, Lima - Perú
Telf. 51-1-326-2617/ 51-1-326-1425 Fax: 51-1-326-0442

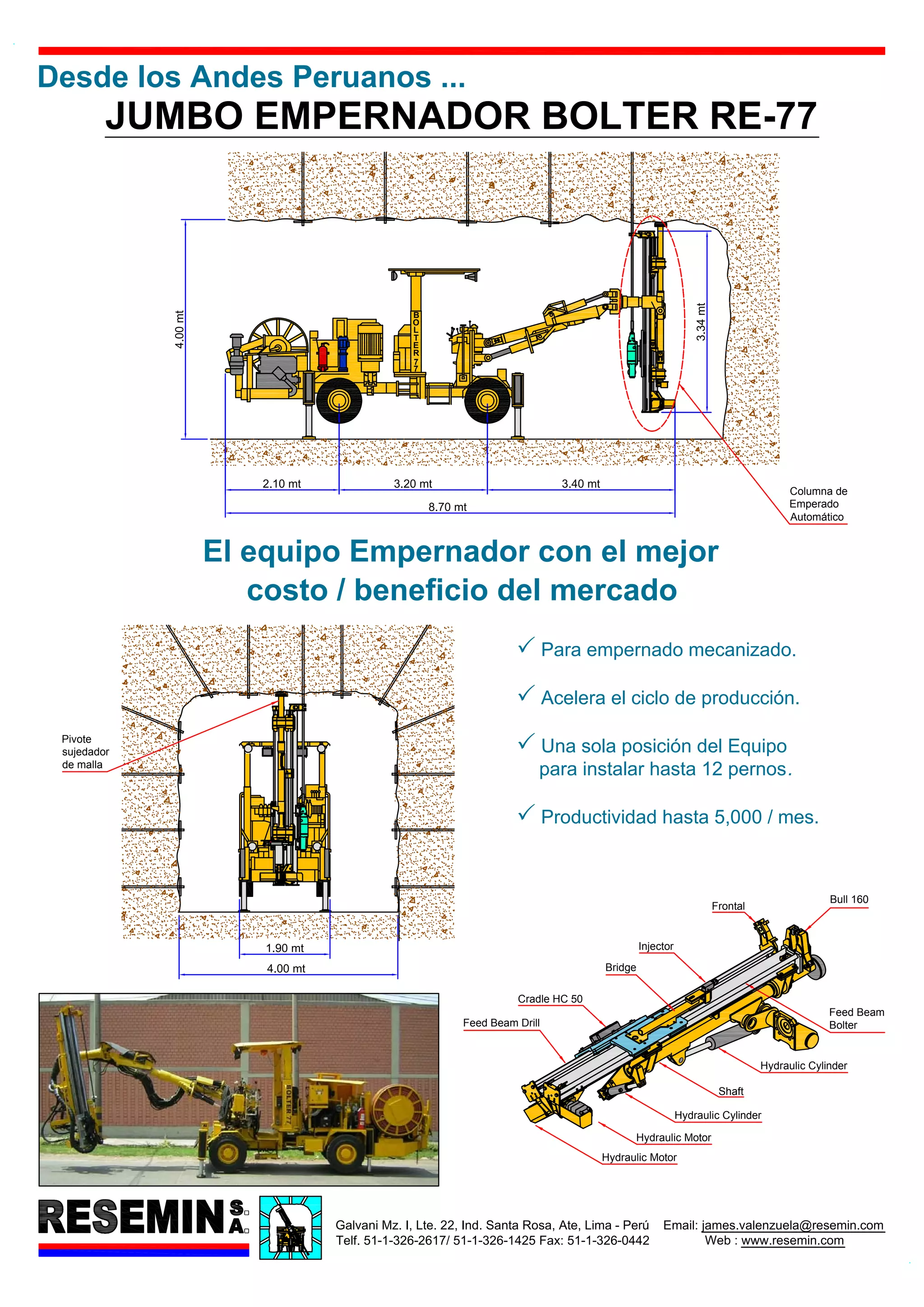

JUMBO EMPERNADOR BOLTER RE-77
Email: james.valenzuela@resemin.com
Web : www.resemin.com
Desde los Andes Peruanos ...
B
O
L
T
E
R
7
7

2. Carrier
• El Kit de Conversión RE-77 puede ser instalado en
cualquiera de los siguientes modelos de Jumbo:
126, 251, 281, 282, Axera DO5, Monomatic,Mercury,
Quasar. ( * )
• Se recomienda que el brazo hidráulico tenga extensión
telescópica.
Sistema de Empernación (Automático)
• Columna de empernado compuesta por 2 vigas:
- Una viga para la perforación, donde va montada
una perforadora HC50 Montabert. Esta viga realiza
la perforación y luego se desplaza a un lado.
- Una segunda viga para el empernado, donde va
montada otra perforadora la que realiza la
introduccion del perno. Esta viga se posiciona
"exactamente" en el lugar de la anterior para
proceder con la instalación del perno.
• El proceso es automático, no hay extracción de las
barras de perforación.
Beneficios :
• Rápida instalación de cualquier tipo de perno.
• Enmallado mecanizado.
• Ideal para pernos split set, mecánicos, swellex
y hydrabolt.
Tiempos de Instalación :
• Para split set : 2 minutos.
• Para pernos hydrabolt : 2.0 minutos
• Para resina o cemento : 6 minutos.
Aplicaciones :
• Soporte mecanizado de túneles desde 3.5 hasta 5.00 mts
de altura.
• Cable Bolting hasta 20 mts. (Como opción adicional).
44°
ESPECIFICACIONES TECNICAS
( * ) Los nombres Jumbo 126, 251, 281, son marcas registradas por Atlas Copco.
Los nombres Jumbo Axera DO5, Monomatic, Mercury, Quasar, son marcas registradas por Sandvik
