Este documento presenta una serie de símbolos utilizados en maquinaria pesada y sus significados. Los símbolos se refieren a sistemas como temperatura, presión de aceite, electricidad, neumáticos, combustible, transmisión y más. El documento proporciona una guía visual concisa de los indicadores comunes encontrados en equipos de construcción.

1. 1
SIMBOLOGIA CATERPILLAR
CURSO DE

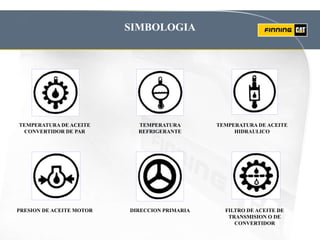

2. SIMBOLOGIA
TEMPERATURA DE ACEITE
CONVERTIDOR DE PAR
TEMPERATURA
REFRIGERANTE
TEMPERATURA DE ACEITE
HIDRAULICO
PRESION DE ACEITE MOTOR DIRECCION PRIMARIA FILTRO DE ACEITE DE
TRANSMISION O DE
CONVERTIDOR

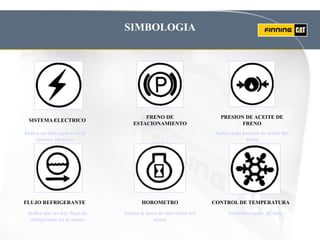

3. SIMBOLOGIA
SISTEMA ELECTRICO
FRENO DE
ESTACIONAMIENTO
PRESION DE ACEITE DE
FRENO
FLUJO REFRIGERANTE HOROMETRO CONTROL DE TEMPERATURA
Indica un daño grave en el
sistema eléctrico
Indica baja presión de aceite del
freno
Indica que no hay flujo de
refrigerante en el motor
Indica la hora de operación del
motor
Acondicionador de aire

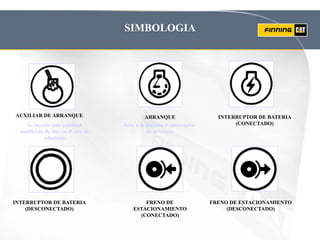

4. SIMBOLOGIA
AUXILIAR DE ARRANQUE ARRANQUE INTERRUPTOR DE BATERIA
(CONECTADO)
FRENO DE
ESTACIONAMIENTO
(CONECTADO)
FRENO DE ESTACIONAMIENTO
(DESCONECTADO)
Se inyecta una cantidad
dosificada de éter en el aire de
admisión
Gire a la derecha el interruptor
de arranque
INTERRUPTOR DE BATERIA
(DESCONECTADO)

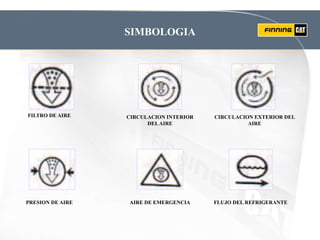

5. SIMBOLOGIA
FILTRO DE AIRE CIRCULACION INTERIOR
DELAIRE
CIRCULACION EXTERIOR DEL
AIRE
AIRE DE EMERGENCIA FLUJO DEL REFRIGERANTE
PRESION DE AIRE

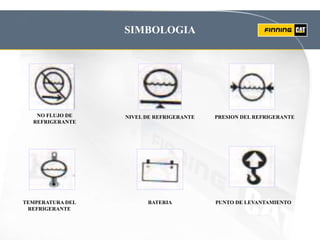

6. SIMBOLOGIA
NO FLUJO DE
REFRIGERANTE
NIVEL DE REFRIGERANTE PRESION DEL REFRIGERANTE
BATERIA PUNTO DE LEVANTAMIENTO
TEMPERATURA DEL
REFRIGERANTE

7. SIMBOLOGIA
TODAS LAS LUCES LUZ ALTA LUZ BAJA
LUZ DE LA CABINA LUZ DE ESTACIONAMIENTO
LAMPARA DE INTENSIDAD

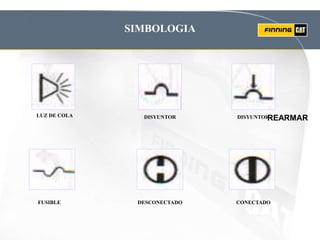

8. SIMBOLOGIA
LUZ DE COLA DISYUNTOR DISYUNTOR -
DESCONECTADO CONECTADO
FUSIBLE
REARMAR

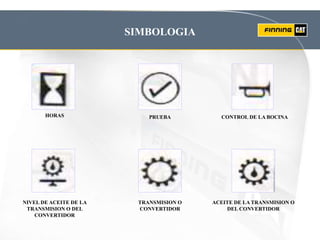

9. SIMBOLOGIA
HORAS PRUEBA CONTROL DE LA BOCINA
TRANSMISION O
CONVERTIDOR
ACEITE DE LA TRANSMISION O
DEL CONVERTIDOR
NIVEL DE ACEITE DE LA
TRANSMISION O DEL
CONVERTIDOR

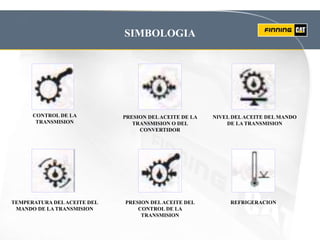

10. SIMBOLOGIA
CONTROL DE LA
TRANSMISION
PRESION DELACEITE DE LA
TRANSMISION O DEL
CONVERTIDOR
NIVEL DELACEITE DEL MANDO
DE LA TRANSMISION
PRESION DELACEITE DEL
CONTROL DE LA
TRANSMISION
REFRIGERACION
TEMPERATURA DELACEITE DEL
MANDO DE LA TRANSMISION

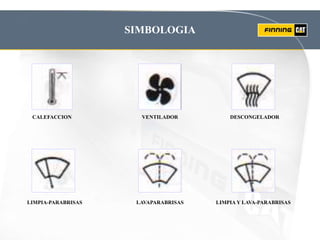

11. SIMBOLOGIA
CALEFACCION VENTILADOR DESCONGELADOR
LAVAPARABRISAS LIMPIA Y LAVA-PARABRISAS
LIMPIA-PARABRISAS

12. SIMBOLOGIA
PRESION DE LOS
NEUMATICOS
NEGATIVO GIRO A LA IZQUIERDA
PALANCA - MOVIMIENTO RAPIDO
GIRO A LA DERECHA

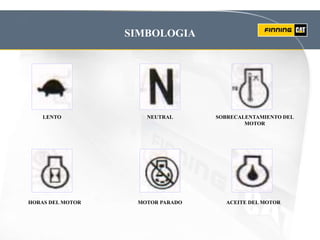

13. SIMBOLOGIA
LENTO NEUTRAL SOBRECALENTAMIENTO DEL
MOTOR
MOTOR PARADO ACEITE DEL MOTOR
HORAS DEL MOTOR

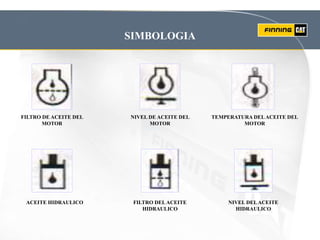

14. SIMBOLOGIA
FILTRO DE ACEITE DEL
MOTOR
NIVEL DE ACEITE DEL
MOTOR
TEMPERATURA DELACEITE DEL
MOTOR
FILTRO DELACEITE
HIDRAULICO
NIVEL DELACEITE
HIDRAULICO
ACEITE HIDRAULICO

15. SIMBOLOGIA
PRESION DELACEITE
HIDRAULICO
DIRECCION
SUPLEMENTARIA
COMPARTIMIENTO A PRESION
LUBRICAR FRENO – PRESION DELACEITE
ENGRASAR

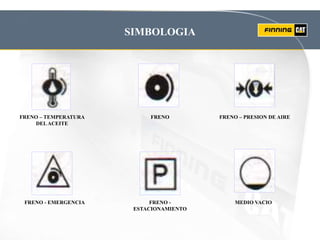

16. SIMBOLOGIA
FRENO – TEMPERATURA
DELACEITE
FRENO FRENO – PRESION DE AIRE
FRENO -
ESTACIONAMIENTO
MEDIO VACIO
FRENO - EMERGENCIA

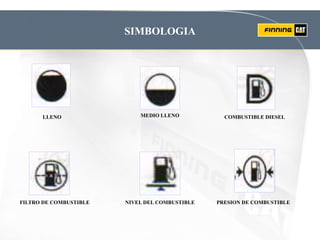

17. SIMBOLOGIA
LLENO MEDIO LLENO COMBUSTIBLE DIESEL
NIVEL DEL COMBUSTIBLE PRESION DE COMBUSTIBLE
FILTRO DE COMBUSTIBLE

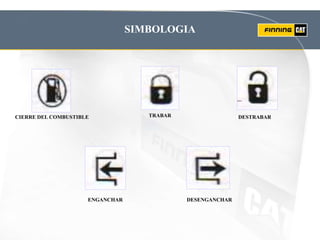

18. SIMBOLOGIA
CIERRE DEL COMBUSTIBLE TRABAR DESTRABAR
DESENGANCHAR
ENGANCHAR

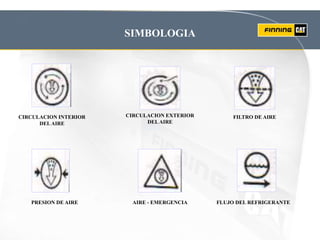

19. SIMBOLOGIA
CIRCULACION INTERIOR
DELAIRE
CIRCULACION EXTERIOR
DELAIRE
FILTRO DE AIRE
AIRE - EMERGENCIA FLUJO DEL REFRIGERANTE
PRESION DE AIRE

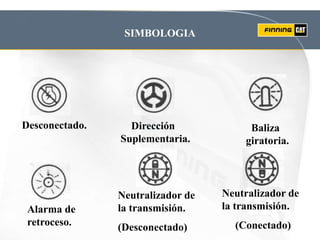

20. Desconectado. Dirección
Suplementaria.
Baliza
giratoria.
Alarma de
retroceso.
Neutralizador de
la transmisión.
(Desconectado)
Neutralizador de
la transmisión.
(Conectado)
SIMBOLOGIA

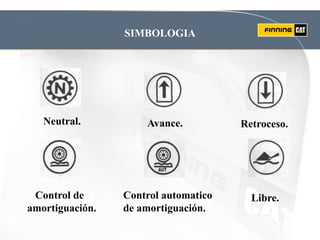

21. Neutral. Avance. Retroceso.
Control de
amortiguación.
Control automatico
de amortiguación.
Libre.
SIMBOLOGIA

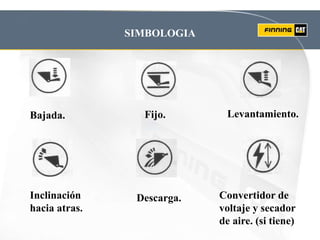

22. Bajada. Fijo. Levantamiento.
Inclinación
hacia atras.
Descarga. Convertidor de
voltaje y secador
de aire. (si tiene)
SIMBOLOGIA

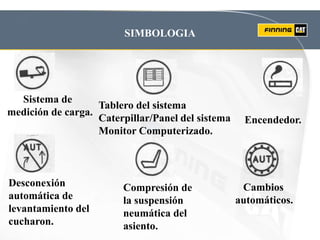

23. Sistema de
medición de carga.
Tablero del sistema
Caterpillar/Panel del sistema
Monitor Computerizado.
Encendedor.
Desconexión
automática de
levantamiento del
cucharon.
Compresión de
la suspensión
neumática del
asiento.
Cambios
automáticos.
SIMBOLOGIA

24. FIN DE ESTE CURSO
GRACIAS POR SU TIEMPO
¿CONSULTAS?
