1. Escuela de Ingeniería Civil-UTPL
TOPOGRAFÍA ELEMENTAL
Autora: Nadia Chacón Mejía
1
UNIDAD 4: Levantamientos de campo
LECTURA COMPLEMENTARIA 4
DIBUJO TOPOGRÁFICO
El dibujo topográfico comprende la elaboración de planos o mapas. Los planos representan la
forma y accidentes de un terreno. “Los mapas son representaciones gráficas de porciones de la
superficie terrestre.” 1
Es necesario diferenciar el concepto de plano y mapa altimétrico:
Mapa planimétrico o plano representa accidentes naturales y artificiales del terreno (quebradas,
lagos linderos, obras, etc.).
Mapa altimétrico o topográfico además de representar todo lo que representa un plano también
representan el relieve del terreno por medio de las curvas de nivel.
La superficie de la Tierra es esférica pero como las áreas que se miden en topografía son pequeñas
comparadas con la geodesia se la puede considerar plana y representarla en un plano por medio
de coordenadas.
Las extensiones muy grandes de terreno no se pueden representar utilizando métodos
topográficos, para estos terrenos se usan métodos geodésicos.
Un plano contiene lo siguiente:
 “Espacio apropiado y debidamente situado para indicar a manera de título: propósito del
mapa, o proyecto para el cual se va a usar; nombre de la región levantada, escala, nombre
del topógrafo o ingeniero, nombre del dibujante, fecha.
 Escala gráfica del mapa e indicación de la escala a la cual se dibujo.
 La dirección norte-sur.
 Indicación de las convenciones usadas.” 2
TITULO:
Por lo general el titulo siempre va ubicado en la esquina inferior derecha y el tamaño debe ser en
proporción al tamaño del plano, este no debe ser demasiado grande.
1
RUSSELL C. BRINKER, Topografía, Novena edición, pág. 368
2
TORRES NIETO ALVARO, Topografía, Cuarta edición, pág. 70.

2. Escuela de Ingeniería Civil-UTPL
TOPOGRAFÍA ELEMENTAL
Autora: Nadia Chacón Mejía
2
ESCALA:
Las escalas representan la relación entre la distancia en el plano y la distancia en el terreno. Se
pueden expresar de tres formas:
 Numéricamente o por una relación
 Por una equivalencia
 Gráficamente
Numéricamente:
Este es el tipo de escala más utilizada.
Ejemplo:
Si 1 cm en el plano representa 200 m en el terreno, la escala será:
1 cm : 200 cm
Por lo general se representa en las mismas unidades y no es necesario indicarlas:
1 : 20000
La elección de la escala que se va a utilizar depende del fin para el cual se vaya a realizar el plano,
de la calidad, de la extensión del lugar que se va a representar y de la precisión requerida.
Proyectos de ingeniería 1 : 200 a 10000
Mapas de catastro 1 : 10000 a 1 : 50000
Mapas geográficos 1 : 50000 a 1 : 500000
Fuente: TORRES NIETO ALVARO, Topografía, Cuarta edición, pág. 72
Las escalas se dividen en:
Escalas grandes 1 : 1000 o mayor
Escalas medianas 1 : 1000 a 1 : 10000
Escalas pequeñas 1 : 10000 o menor
Fuente: RUSSELL C. BRINKER, Topografía, Novena edición, pág.370
DIRECCIÓN NORTE-SUR:
La dirección norte se indica mediante de una flecha y por lo general va con un gráfico en el que se
indica la ubicación del lugar.
SIGNOS CONVENCIONALES:
Los signos convencionales se utilizan para representar los objetos que se encuentran en el terreno
como: carreteras, ríos, edificaciones, vegetación, etc.

3. Escuela de Ingeniería Civil-UTPL
TOPOGRAFÍA ELEMENTAL
Autora: Nadia Chacón Mejía
3
A continuación se indican los más utilizados:
Límites:
Carreteras:
Vías férreas:
Túneles:
Veredas:
Cercas:

4. Escuela de Ingeniería Civil-UTPL
TOPOGRAFÍA ELEMENTAL
Autora: Nadia Chacón Mejía
4
Líneas:
Puentes:
Corrientes de agua:
Estación geodésica: Vértice de triangulación: Edificaciones:

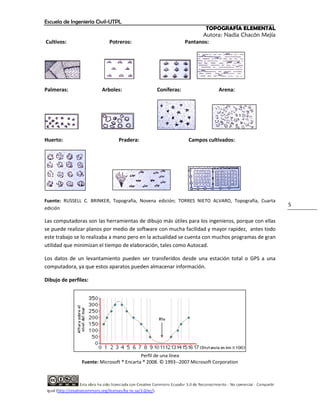

5. Escuela de Ingeniería Civil-UTPL
TOPOGRAFÍA ELEMENTAL
Autora: Nadia Chacón Mejía
5
Cultivos: Potreros: Pantanos:
Palmeras: Arboles: Coníferas: Arena:
Huerto: Pradera: Campos cultivados:
Fuente: RUSSELL C. BRINKER, Topografía, Novena edición; TORRES NIETO ALVARO, Topografía, Cuarta
edición
Las computadoras son las herramientas de dibujo más útiles para los ingenieros, porque con ellas
se puede realizar planos por medio de software con mucha facilidad y mayor rapidez, antes todo
este trabajo se lo realizaba a mano pero en la actualidad se cuenta con muchos programas de gran
utilidad que minimizan el tiempo de elaboración, tales como Autocad.
Los datos de un levantamiento pueden ser transferidos desde una estación total o GPS a una
computadora, ya que estos aparatos pueden almacenar información.
Dibujo de perfiles:
Perfil de una línea
Fuente: Microsoft ® Encarta ® 2008. © 1993--2007 Microsoft Corporation

6. Escuela de Ingeniería Civil-UTPL
TOPOGRAFÍA ELEMENTAL
Autora: Nadia Chacón Mejía
6
“Es la línea determinada por la intersección del terreno con un plano vertical que pasa por la línea.
Para dibujar el perfil de una línea, conociendo cotas de diferentes puntos sobre ella, se localizan
éstos sobre el papel (generalmente papel milimetrado) mediante un sistema de coordenadas en
las cuales las abscisas representan las distancias horizontales entre ellos y las ordenadas
correspondientes las cotas. Uniendo estos puntos así determinados se obtiene el perfil de la
línea.” 3
Curvas de Nivel:
Curvas de nivel
Fuente: Microsoft ® Encarta ® 2008.
Es la representación por medio de líneas de todos los puntos que se encuentran a la misma altura
sobre o bajo el nivel del mar.
Existen dos tipos de curvas de nivel: Índice e Intermedias.
Índice:
Son aquellas que arbitrariamente se establecen cada cierta distancia, generalmente divisiones
exactas (cada 5, 10, 50, 100, etc., mts) y siempre se les indica su valor.
Intermedias:
Son la que se trazan entre cada dos curvas índice, también a la misma distancia entre ellas.
Las curvas índice se representan con líneas más gruesas que las intermedias para facilitar su
lectura.
El procedimiento que se sigue para dibujar curvas de nivel consiste en unir puntos de igual cota.
Los puntos que se unen para formar una curva de nivel se denominan puntos de cota redonda.
3
TORRES NIETO ALVARO, Topografía, Cuarta edición, pág. 215
