Los sistemas automáticos permiten el control y regulación de procesos sin intervención humana, clasificándose en lazos abiertos y cerrados. Los sistemas de lazo cerrado utilizan sensores para ajustar el control basado en la respuesta del sistema, mientras que los de lazo abierto siguen un funcionamiento preestablecido. Los sistemas automáticos incluyen componentes como controladores, actuadores y sensores, que permiten la ejecución efectiva de sus funciones.

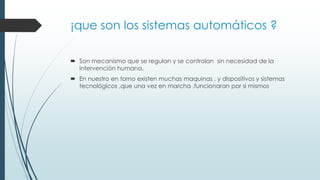

2. ¡que son los sistemas automáticos ?
 Son mecanismo que se regulan y se controlan sin necesidad de la
intervención humana.
 En nuestro en torno existen muchas maquinas , y dispositivos y sistemas
tecnológicos ,que una vez en marcha ,funcionaran por si mismos

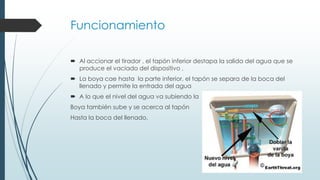

3. Funcionamiento
 Al accionar el tirador , el tapón inferior destapa la salida del agua que se
produce el vaciado del dispositivo .
 La boya cae hasta la parte inferior, el tapón se separa de la boca del
llenado y permite la entrada del agua
 A lo que el nivel del agua va subiendo la
Boya también sube y se acerca al tapón
Hasta la boca del llenado.

4.  Al llegar la boya a la parte superior, el tapón sierra la boca del llenado
impidiendo la entrada del agua
 La cinterna se llena sin necesidad de abrir o cierra el grifo de la e4ntrada
de agua

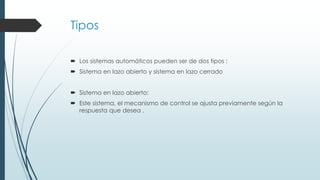

5. Tipos
 Los sistemas automáticos pueden ser de dos tipos :
 Sistema en lazo abierto y sistema en lazo cerrado
 Sistema en lazo abierto:
 Este sistema, el mecanismo de control se ajusta previamente según la
respuesta que desea .

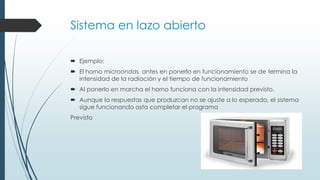

6. Sistema en lazo abierto
 Ejemplo:
 El horno microondas antes en ponerlo en funcionamiento se de termina la
intensidad de la radiación y el tiempo de funcionamiento
 Al ponerlo en marcha el horno funciona con la intensidad previsto.
 Aunque la respuestas que produzcan no se ajuste a lo esperado, el sistema
sigue funcionando asta completar el programa
Previsto

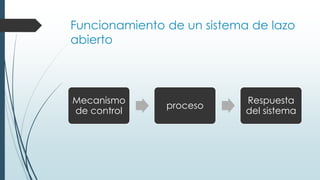

7. Funcionamiento de un sistema de lazo
abierto
Mecanismo
de control
proceso
Respuesta
del sistema

8. Sistema de lazo cerrado
 En ellos, a diferencia de los anteriores, existe un sensor capas de arreglar el
mecanismo de control en funcionamientos de la respuesta del sistema
 Cuando se conecta ala electricidad, la resistencia de su inferior calienta el
agua de un deposito.El agua va aumentando la temperatura
hasta que se alcance el nivel deseado.
Un dispositivo denominado termostato
desconecta automáticamente la
resistencia.

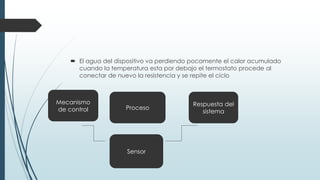

9.  El agua del dispositivo va perdiendo pocamente el calor acumulado
cuando la temperatura esta por debajo el termostato procede al
conectar de nuevo la resistencia y se repite el ciclo
Mecanismo
de control Proceso
Respuesta del
sistema
Sensor

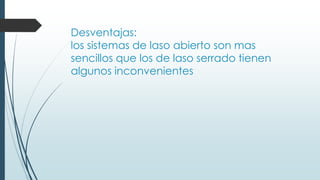

10. Desventajas:
los sistemas de laso abierto son mas
sencillos que los de laso serrado tienen
algunos inconvenientes

11.  Si se presenta alguna alteración de proceso, el sistema no la detectara y
puede evolucionar produciendo daños en el producto o en el sistema
 Hay que conocer bien cuales son las características del proceso para
poder diseñar el mecanismo y el control de manera que el resultado no se
separe de lo previsto
 “cuando el sistema de loza abierto es complejo es recomendado utilizar el
sistema de lazo cerrado “

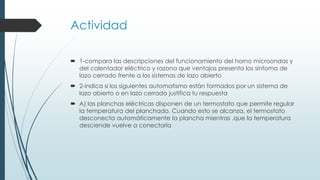

12. Actividad
 1-compara las descripciones del funcionamiento del horno microondas y
del calentador eléctrico y razona que ventajas presenta los síntoma de
lazo cerrado frente a los sistemas de lazo abierto
 2-indica si los siguientes automatismo están formados por un sistema de
lazo abierto o en lazo cerrado justifica tu respuesta
 A) las planchas eléctricas disponen de un termostato que permite regular
la temperatura del planchado. Cuando esto se alcanza, el termostato
desconecta automáticamente la plancha mientras ,que la temperatura
desciende vuelve a conectarla

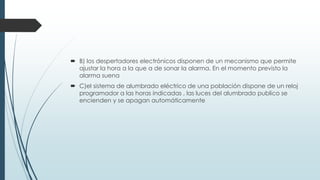

13.  B) los despertadores electrónicos disponen de un mecanismo que permite
ajustar la hora a la que a de sonar la alarma. En el momento previsto la
alarma suena
 C)el sistema de alumbrado eléctrico de una población dispone de un reloj
programador a las horas indicadas , las luces del alumbrado publico se
encienden y se apagan automáticamente

14.  D) los ordenadores disponen de un mecanismo de ahora energético
programable . Si trascurre un cierto tiempo sin que los años actúen sobre el
teclado o el ratón ,el ordenador se desconecta automáticamente

15. Solución
 1- las ventajas del sistema de lazo abierto son :
 Al poner un dispositivo en funcionamiento se determina la intensidad y la
radiación y el tiempo de funcionamiento
 Una de las ventajas de un sistema de lazo cerrado son :
 Es un sensor capaz de regular el mecanismos de control en
funcionamiento de la respuesta del sistema

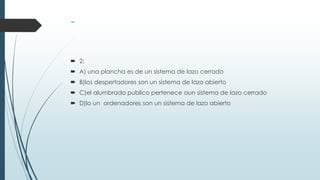

16.  2:
 A) una plancha es de un sistema de lazo cerrado
 B)los despertadores son un sistema de lazo abierto
 C)el alumbrado publico pertenece aun sistema de lazo cerrado
 D)lo un ordenadores son un sistema de lazo abierto

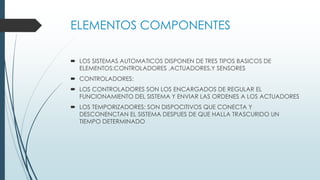

17. ELEMENTOS COMPONENTES
 LOS SISTEMAS AUTOMATICOS DISPONEN DE TRES TIPOS BASICOS DE
ELEMENTOS:CONTROLADORES ,ACTUADORES,Y SENSORES
 CONTROLADORES:
 LOS CONTROLADORES SON LOS ENCARGADOS DE REGULAR EL
FUNCIONAMIENTO DEL SISTEMA Y ENVIAR LAS ORDENES A LOS ACTUADORES
 LOS TEMPORIZADORES: SON DISPOCITIVOS QUE CONECTA Y
DESCONENCTAN EL SISTEMA DESPUES DE QUE HALLA TRASCURIDO UN
TIEMPO DETERMINADO

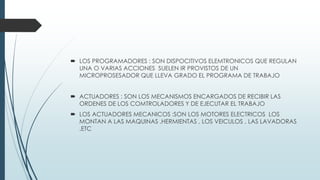

18.  LOS PROGRAMADORES : SON DISPOCITIVOS ELEMTRONICOS QUE REGULAN
UNA O VARIAS ACCIONES SUELEN IR PROVISTOS DE UN
MICROPROSESADOR QUE LLEVA GRADO EL PROGRAMA DE TRABAJO
 ACTUADORES : SON LOS MECANISMOS ENCARGADOS DE RECIBIR LAS
ORDENES DE LOS COMTROLADORES Y DE EJECUTAR EL TRABAJO
 LOS ACTUADORES MECANICOS :SON LOS MOTORES ELECTRICOS LOS
MONTAN A LAS MAQUINAS ,HERMIENTAS , LOS VEICULOS , LAS LAVADORAS
,ETC

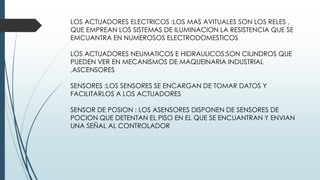

19. LOS ACTUADORES ELECTRICOS :LOS MAS AVITUALES SON LOS RELES ,
QUE EMPREAN LOS SISTEMAS DE ILUMINACION LA RESISTENCIA QUE SE
EMCUANTRA EN NUMEROSOS ELECTRODOMESTICOS
LOS ACTUADORES NEUMATICOS E HIDRAULICOS:SON CILINDROS QUE
PUEDEN VER EN MECANISMOS DE MAQUEINARIA INDUSTRIAL
,ASCENSORES
SENSORES :LOS SENSORES SE ENCARGAN DE TOMAR DATOS Y
FACILITARLOS A LOS ACTUADORES
SENSOR DE POSION : LOS ASENSORES DISPONEN DE SENSORES DE
POCION QUE DETENTAN EL PISO EN EL QUE SE ENCUANTRAN Y ENVIAN
UNA SEÑAL AL CONTROLADOR

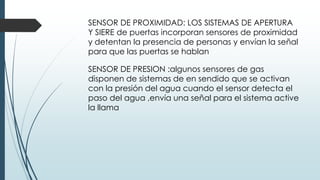

20. SENSOR DE PROXIMIDAD: LOS SISTEMAS DE APERTURA
Y SIERE de puertas incorporan sensores de proximidad
y detentan la presencia de personas y envían la señal
para que las puertas se hablan
SENSOR DE PRESION :algunos sensores de gas
disponen de sistemas de en sendido que se activan
con la presión del agua cuando el sensor detecta el
paso del agua ,envía una señal para el sistema active
la llama

21. n

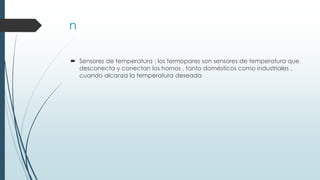

 Sensores de temperatura : los termopares son sensores de temperatura que
desconecta y conectan los hornos , tanto domésticos como industriales ,
cuando alcanza la temperatura deseada

22. Actividad
 3: indica que tipo de actuador en prea cada uno de los dispositivos que se
en prean a continuación
 A)el sistema de apertura y sierre de un auto bus
 B) el mecanismo de regulación de los semáforos de un chuse
 C)un dispositivo que sube o baja las persianas en función
 4: justifica de que tipo son los sensores siguientes :
 A) un termómetro
 B)un detector de metales
 C) un conmutador situado al final de l angulo de giro de un ventilador

23. -
 D) un dispositivo que corta el suministro del aire cuando el neumático
alcanza un presión determinada

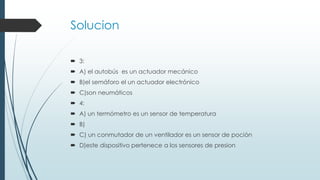

24. Solucion
 3:
 A) el autobús es un actuador mecánico
 B)el semáforo el un actuador electrónico
 C)son neumáticos
 4:
 A) un termómetro es un sensor de temperatura
 B)
 C) un conmutador de un ventilador es un sensor de poción
 D)este dispositivo pertenece a los sensores de presion
