Un proyecto arquitectónico utiliza diversos sistemas de representación como planos, maquetas, renders y fotomontajes para plasmar el diseño de un edificio antes de su construcción. Los arquitectos dependen de estos medios para diseñar, comunicar y criticar sus proyectos. Los sistemas de representación incluyen tanto medios analógicos como digitales y evolucionan a lo largo del proceso de diseño, desde croquis iniciales hasta dibujos técnicos finales.

1. SISTEMAS DE REPRESENTACIÓN
en ARQUITECTURA

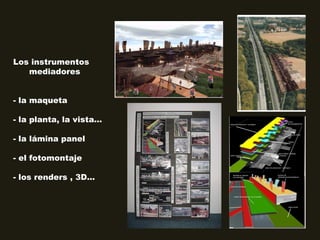

3. Los instrumentos
mediadores

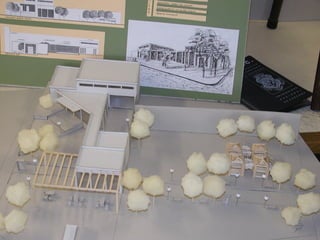

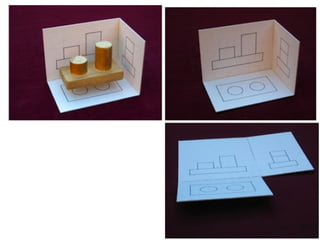

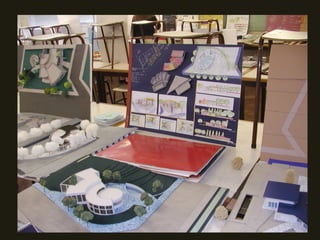

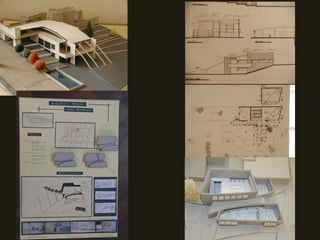

- la maqueta
- la planta, la vista...
- la lámina panel
- el fotomontaje
- los renders , 3D...

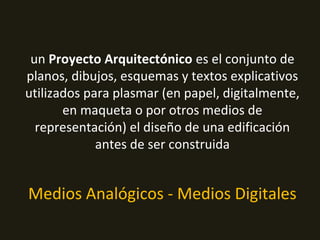

7. un Proyecto Arquitectónico es el conjunto de
planos, dibujos, esquemas y textos explicativos
utilizados para plasmar (en papel, digitalmente,
en maqueta o por otros medios de
representación) el diseño de una edificación
antes de ser construida
Medios Analógicos - Medios Digitales

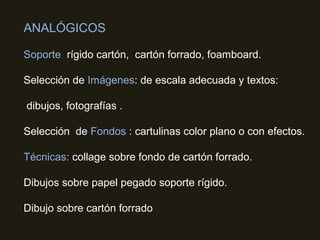

8. ANALÓGICOS
Soporte rígido cartón, cartón forrado, foamboard.
Selección de Imágenes: de escala adecuada y textos:
dibujos, fotografías .
Selección de Fondos : cartulinas color plano o con efectos.
Técnicas: collage sobre fondo de cartón forrado.
Dibujos sobre papel pegado soporte rígido.
Dibujo sobre cartón forrado

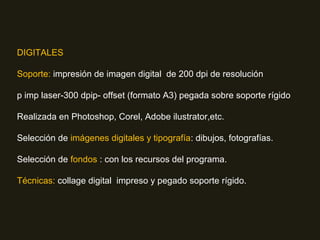

9. DIGITALES
Soporte: impresión de imagen digital de 200 dpi de resolución
p imp laser-300 dpip- offset (formato A3) pegada sobre soporte rígido
Realizada en Photoshop, Corel, Adobe ilustrator,etc.
Selección de imágenes digitales y tipografía: dibujos, fotografías.
Selección de fondos : con los recursos del programa.
Técnicas: collage digital impreso y pegado soporte rígido.

10. Los arquitectos dependen de los
sistemas de representación
para diseñar, comunicar, y criticar la
arquitectura

11. GRÁFICA DE PRESENTACIÓN = GRÁFICA DE PERSUASIÓN
Inducir, mover a alguien con razones a creer o hacer algo

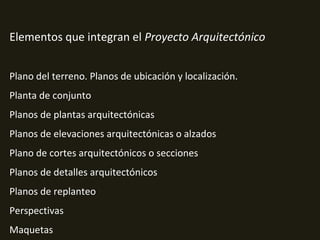

12. Elementos que integran el Proyecto Arquitectónico

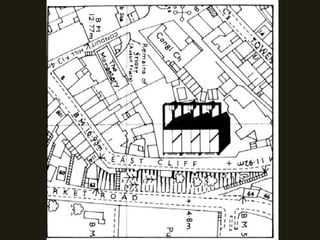

Plano del terreno. Planos de ubicación y localización.

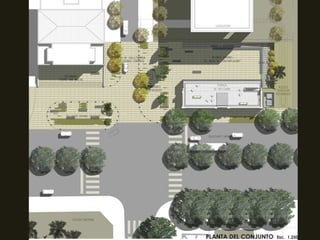

Planta de conjunto

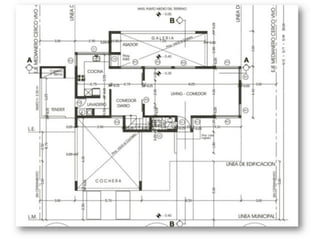

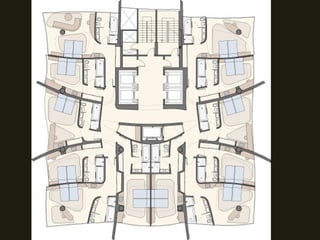

Planos de plantas arquitectónicas
Planos de elevaciones arquitectónicas o alzados

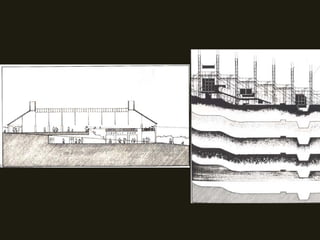

Plano de cortes arquitectónicos o secciones
Planos de detalles arquitectónicos

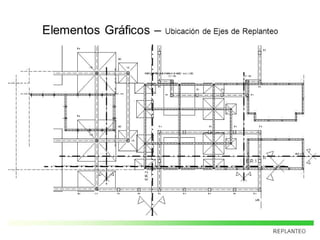

Planos de replanteo
Perspectivas
Maquetas

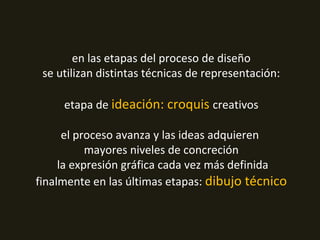

13. en las etapas del proceso de diseño
se utilizan distintas técnicas de representación:

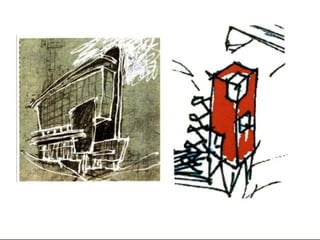

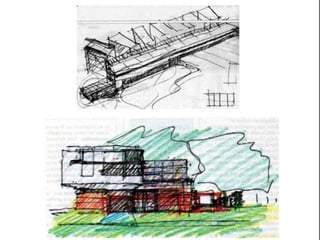

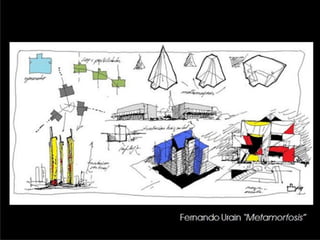

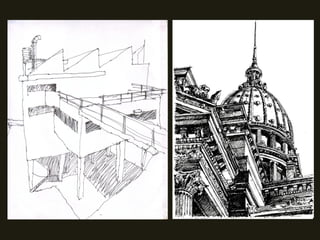

etapa de ideación: croquis creativos
el proceso avanza y las ideas adquieren
mayores niveles de concreción
la expresión gráfica cada vez más definida
finalmente en las últimas etapas: dibujo técnico

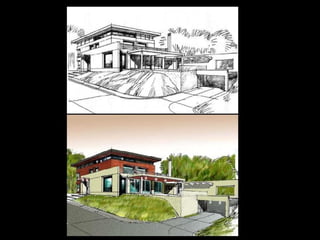

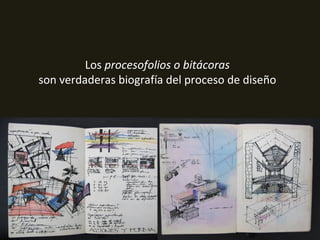

14. Los procesofolios o bitácoras
son verdaderas biografía del proceso de diseño

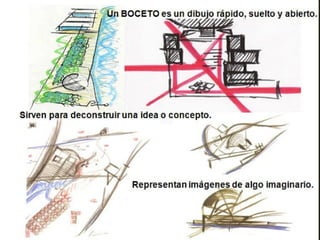

15. Proceso Creativo Intuitivo

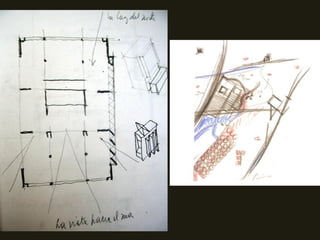

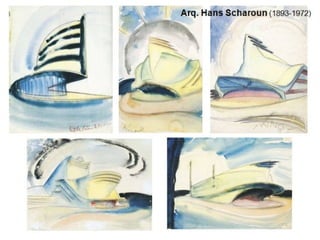

Gráfica Analógica

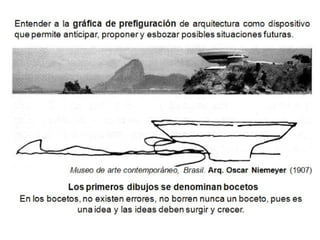

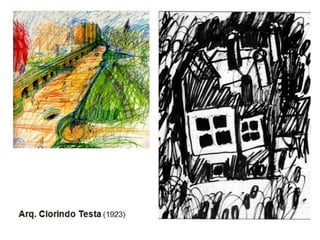

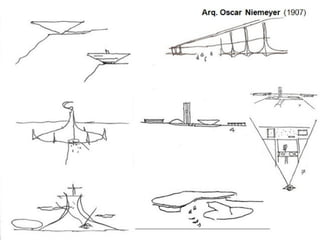

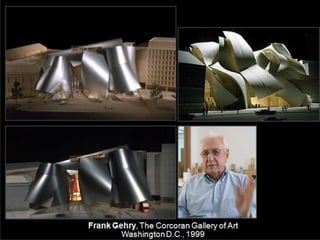

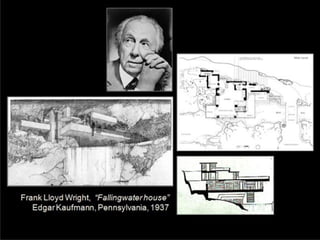

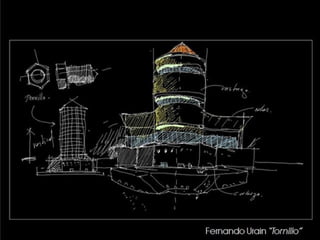

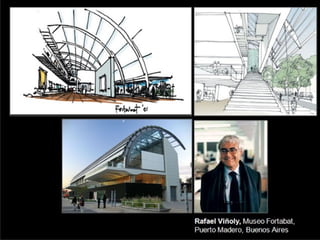

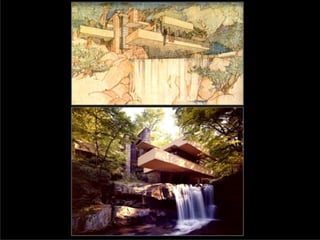

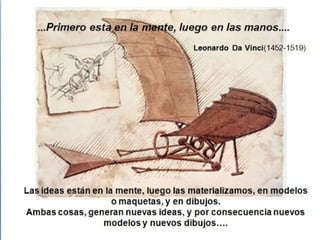

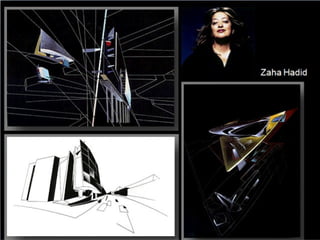

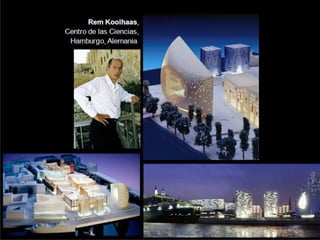

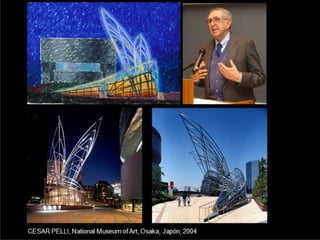

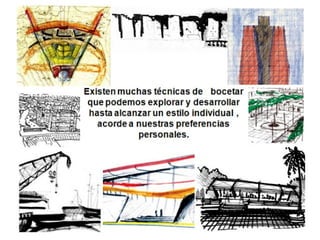

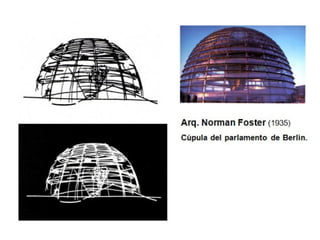

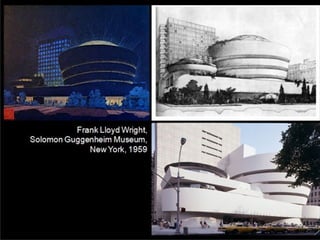

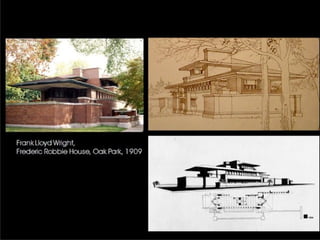

16. Gráfica de la Prefiguración

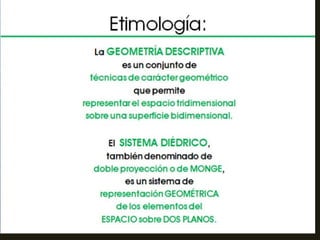

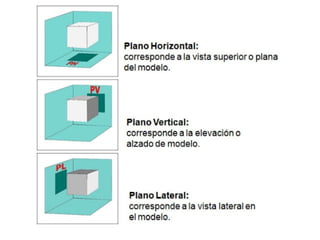

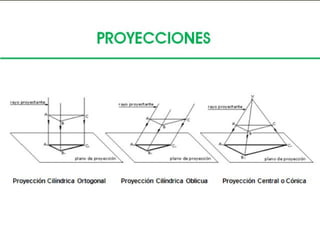

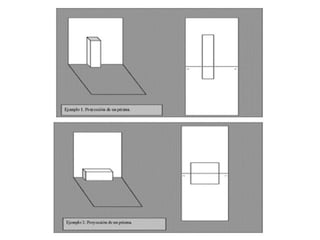

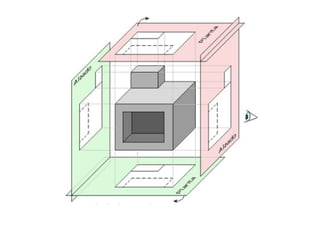

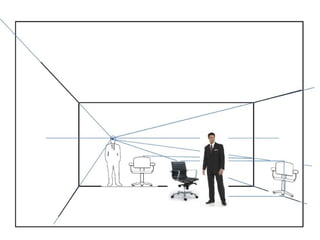

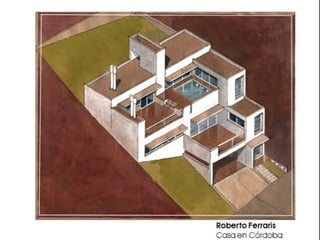

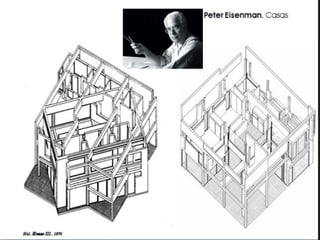

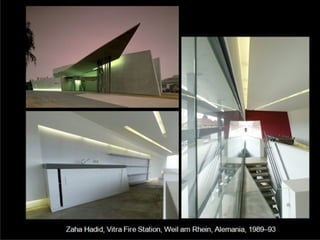

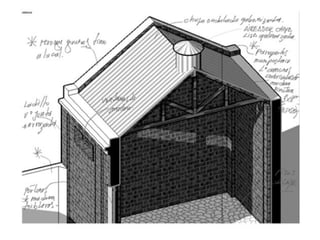

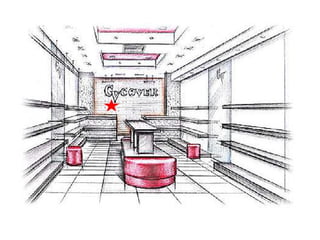

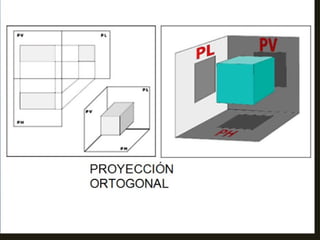

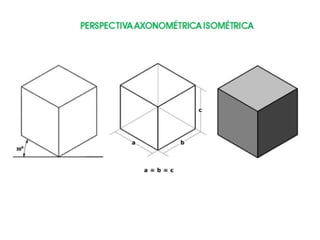

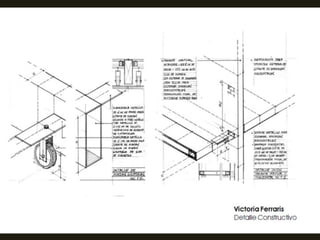

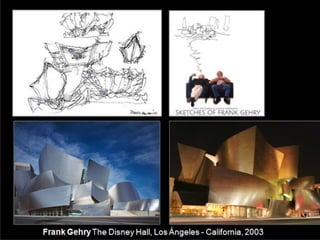

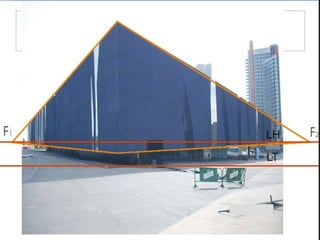

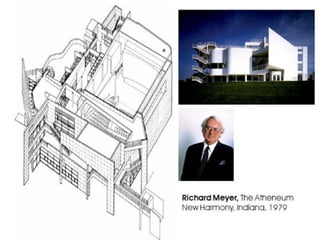

45. Representación Geométrica

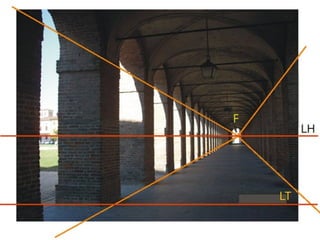

71. Técnicas Gráficas

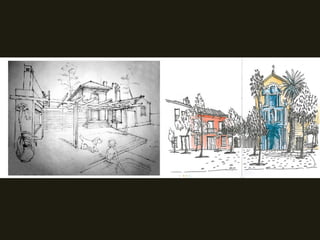

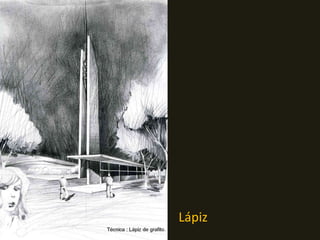

72. Lápiz

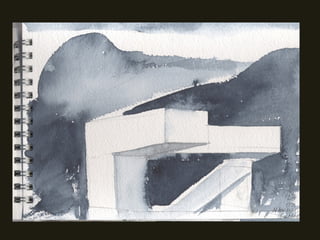

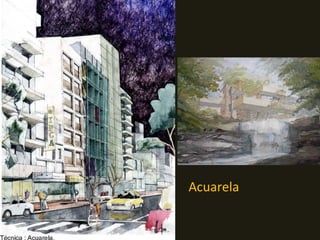

73. Acuarela

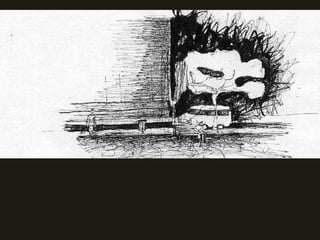

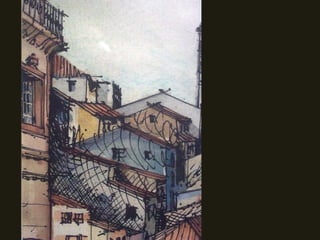

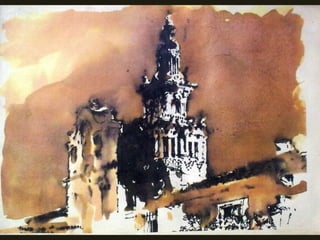

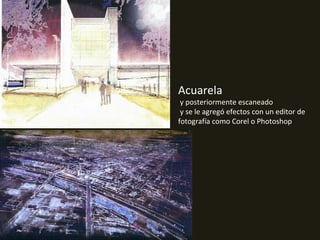

75. Acuarela

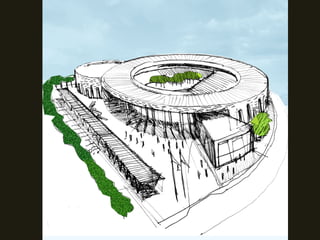

y posteriormente escaneado
y se le agregó efectos con un editor de
fotografía como Corel o Photoshop

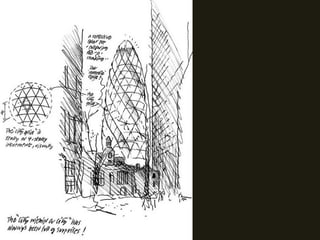

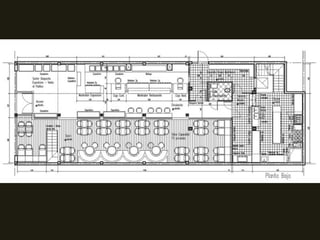

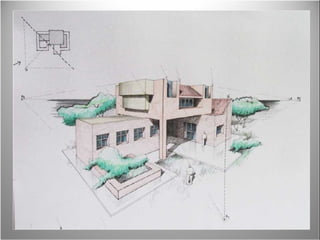

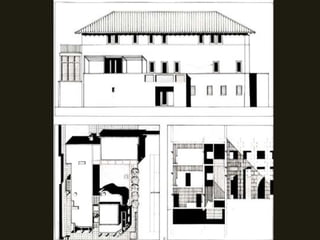

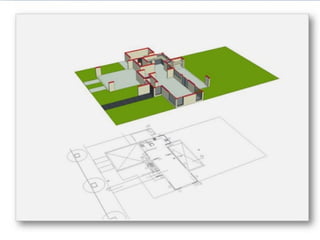

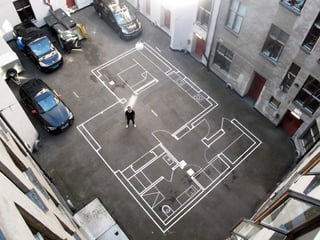

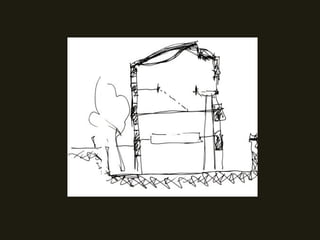

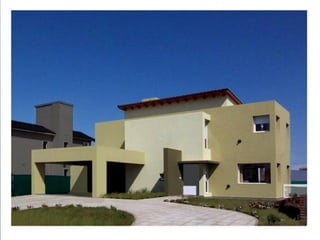

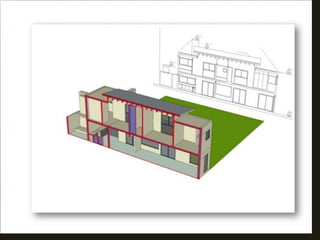

86. Plantas-Cortes-Vistas-Perspectivas

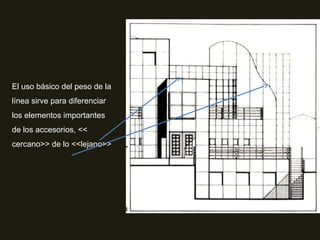

100. El uso básico del peso de la
línea sirve para diferenciar
los elementos importantes
de los accesorios, <<
cercano>> de lo <<lejano>>

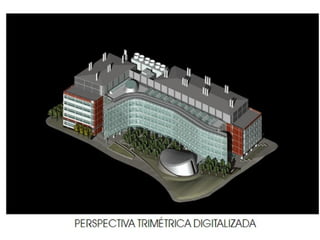

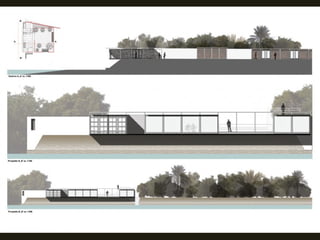

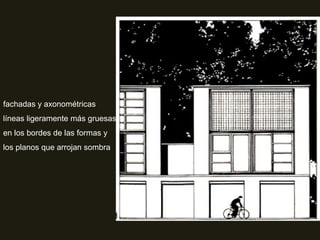

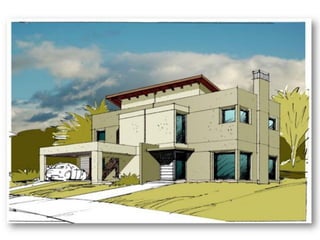

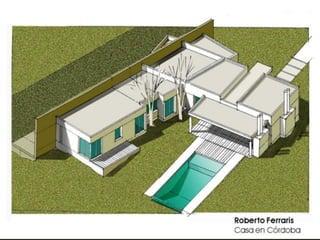

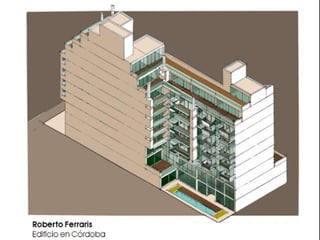

101. fachadas y axonométricas
líneas ligeramente más gruesas
en los bordes de las formas y
los planos que arrojan sombra

102. Ventana con línea
de menor espesor
Pared, relleno en
negro o gris

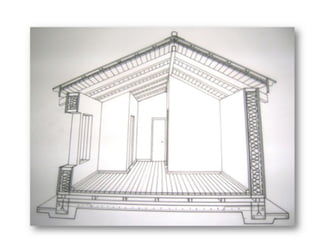

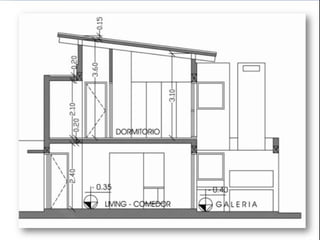

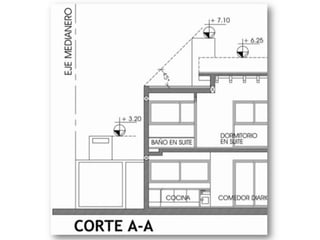

106. Las líneas de corte se
emplean también para
seccionar las escaleras

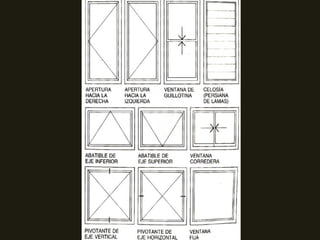

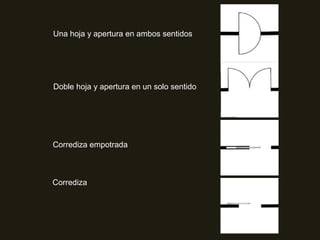

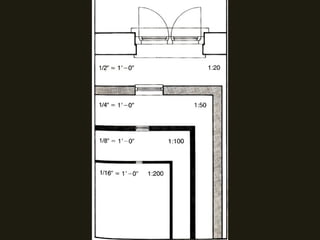

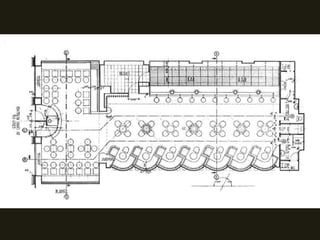

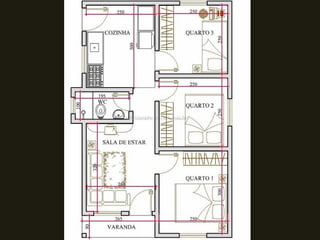

108. Una hoja y apertura en ambos sentidos
Doble hoja y apertura en un solo sentido
Corrediza empotrada
Corrediza

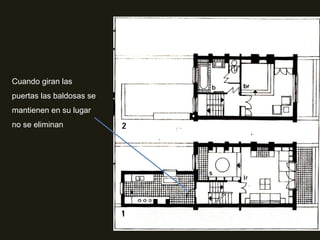

119. Cuando giran las
puertas las baldosas se
mantienen en su lugar
no se eliminan

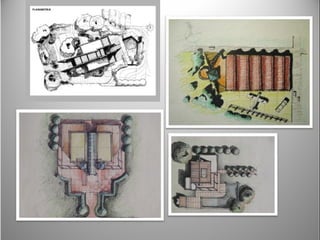

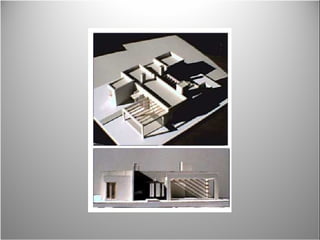

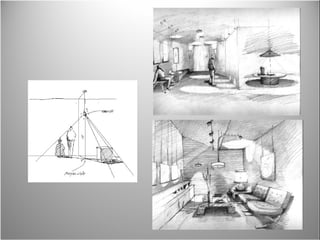

125. Iluminación y sombras

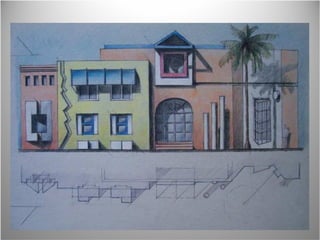

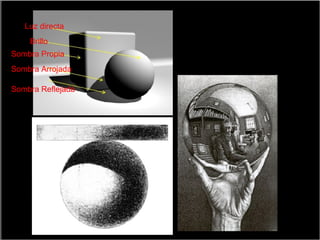

135. Luz directa
Brillo
Sombra Propia
Sombra Arrojada
Sombra Reflejada

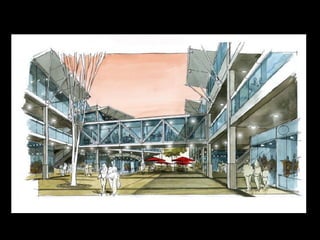

136. LA SOMBRA Y EL COLOR

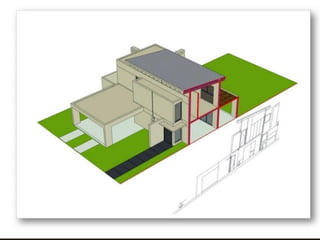

AGREGAN LEGIBILIDAD VOLUMÉTRICA Y EXPRESIVIDAD A LOS
MATERIALES QUE CONFORMAN EL PROYECTO ARQUITECTÓNICO

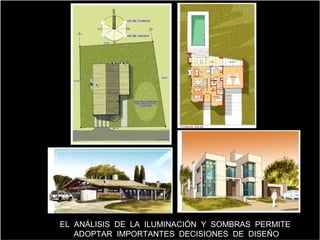

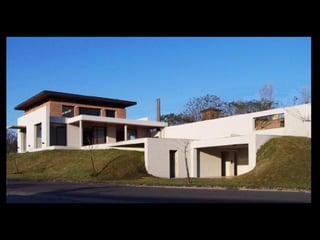

137. EL ANÁLISIS DE LA ILUMINACIÓN Y SOMBRAS PERMITE
ADOPTAR IMPORTANTES DECISIONES DE DISEÑO

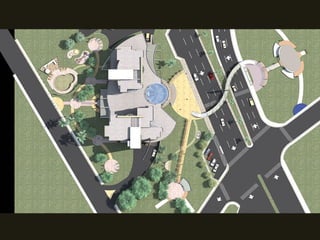

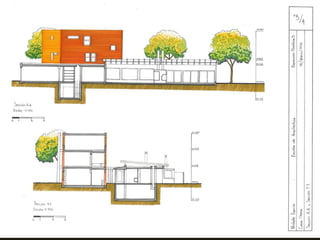

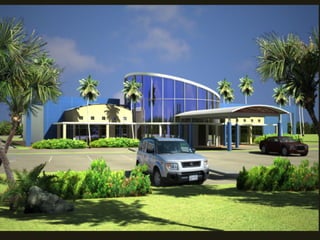

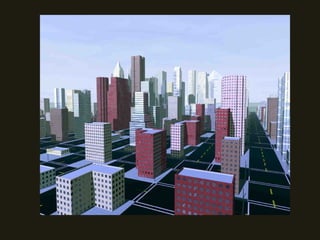

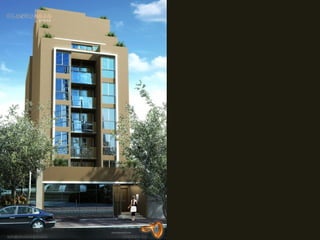

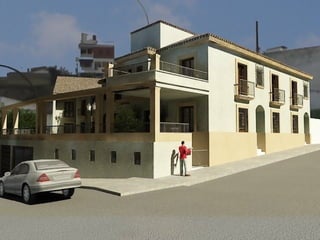

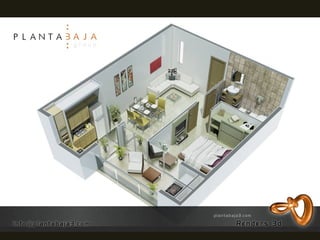

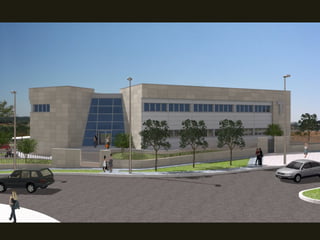

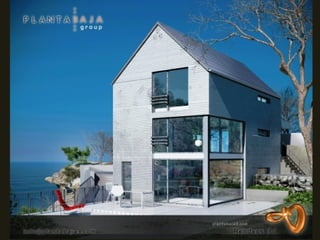

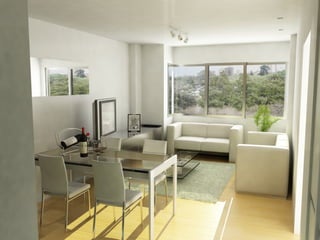

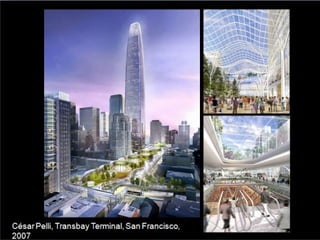

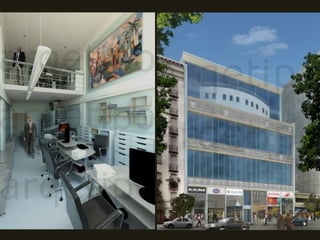

143. RENDERS

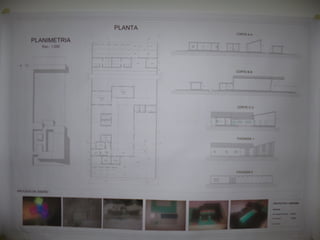

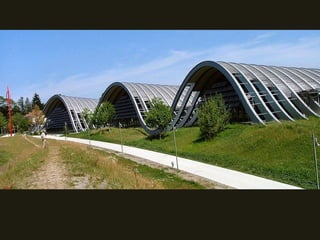

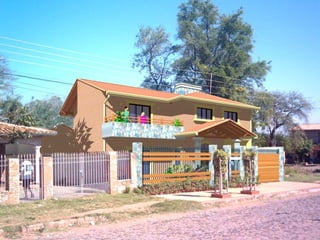

152. FOTOMONTAJES

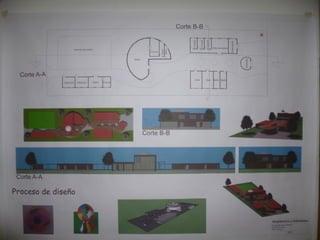

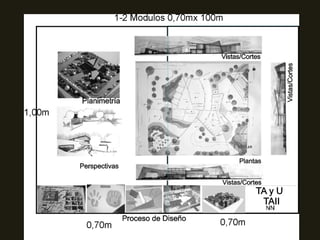

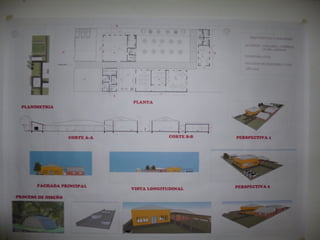

163. Diseño de Presentaciones Gráficas

164. LOS RECURSOS EN EL DISEÑO DE UNA PRESENTACIÓN
1. DEFINIR
IDEA/CONCEPTO

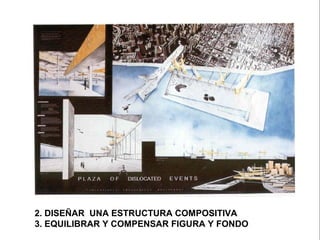

165. 2. DISEÑAR UNA ESTRUCTURA COMPOSITIVA

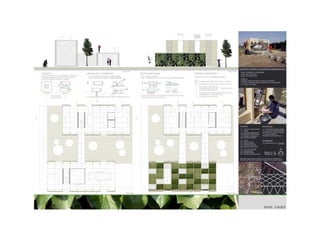

3. EQUILIBRAR Y COMPENSAR FIGURA Y FONDO
