Perspectivas
El documento describe dos tipos de perspectiva para la representación 3D en un plano: la perspectiva isométrica, que se genera a partir de tres ejes inclinados a 30 grados, y la perspectiva de caballero, que se genera a partir de un eje vertical, uno horizontal y otro inclinado a 45 grados, debiendo dibujarse a la mitad las medidas en el eje inclinado.
Más contenido relacionado
![Pasco[F][F][F][F][F][F][F][F][F] (3)[R] (1) (1).docx](https://cdn.slidesharecdn.com/ss_thumbnails/pascofffffffff3r11-260122185917-5ef4a718-thumbnail.jpg?width=640&height=640&fit=bounds)
Perspectivas
- 1.
- 2.
- 3.

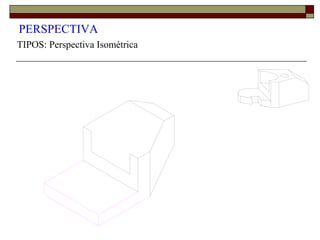

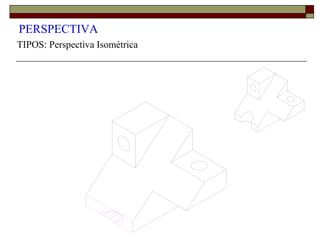

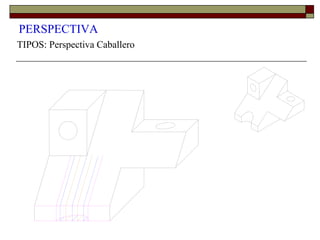

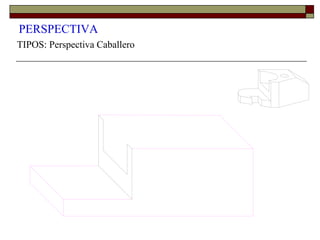

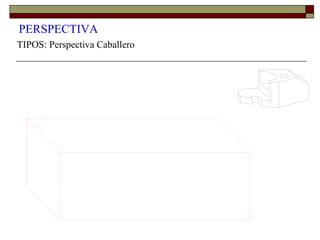

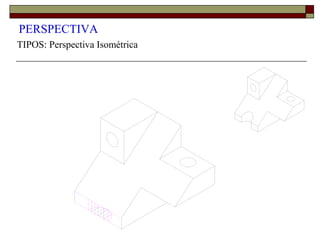

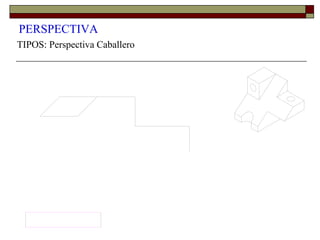

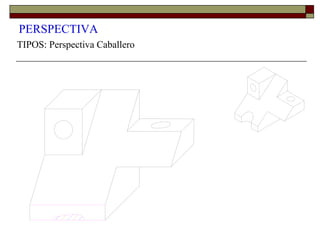

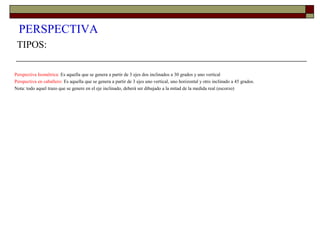

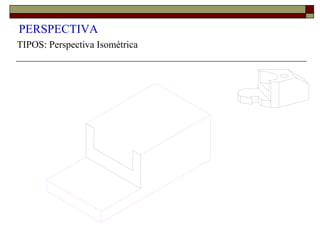

- 4. PERSPECTIVA TIPOS: Perspectiva Isométrica: Esaquella que se genera a partir de 3 ejes dos inclinados a 30 grados y uno vertical Perspectiva en caballero: Es aquella que se genera a partir de 3 ejes uno vertical, uno horizontal y otro inclinado a 45 grados. Nota: todo aquel trazo que se genere en el eje inclinado, deberá ser dibujado a la mitad de la medida real (escorzo)
- 5.
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.
- 22.
- 23.
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.
- 30.
- 31.
- 32.
- 33.
- 34.
- 35.
- 36.
- 37.
- 38.
- 39.
- 40.
- 41.
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.

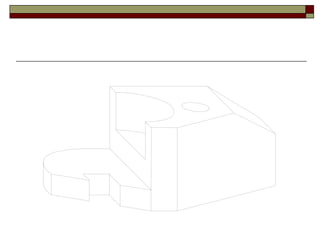

- 52.
- 53.
- 54.
- 55.
- 56.
- 57.
- 58.
- 59.
- 60.
- 61.
- 62.
- 63.
- 64.
- 65.
- 66.
- 67.
- 68.
- 69.
- 70.
- 71.
- 72.
- 73.
- 74.
- 75.
- 76.
- 77.
- 78.
- 79.
- 80.
- 81.
- 82.
- 83.
- 84.
- 85.
- 86.
- 87.

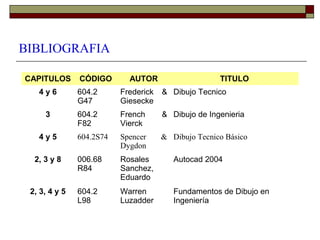

- 88. CAPITULOS CÓDIGO AUTORTITULO 4 y 6 604.2 G47 Frederick & Giesecke Dibujo Tecnico 3 604.2 F82 French & Vierck Dibujo de Ingenieria 4 y 5 604.2S74 Spencer & Dygdon Dibujo Tecnico Básico 2, 3 y 8 006.68 R84 Rosales Sanchez, Eduardo Autocad 2004 2, 3, 4 y 5 604.2 L98 Warren Luzadder Fundamentos de Dibujo en Ingeniería BIBLIOGRAFIA
