Solved Exercise about CPM and PERT

1. REDES CPM Y PERT – EJERCICIO 4

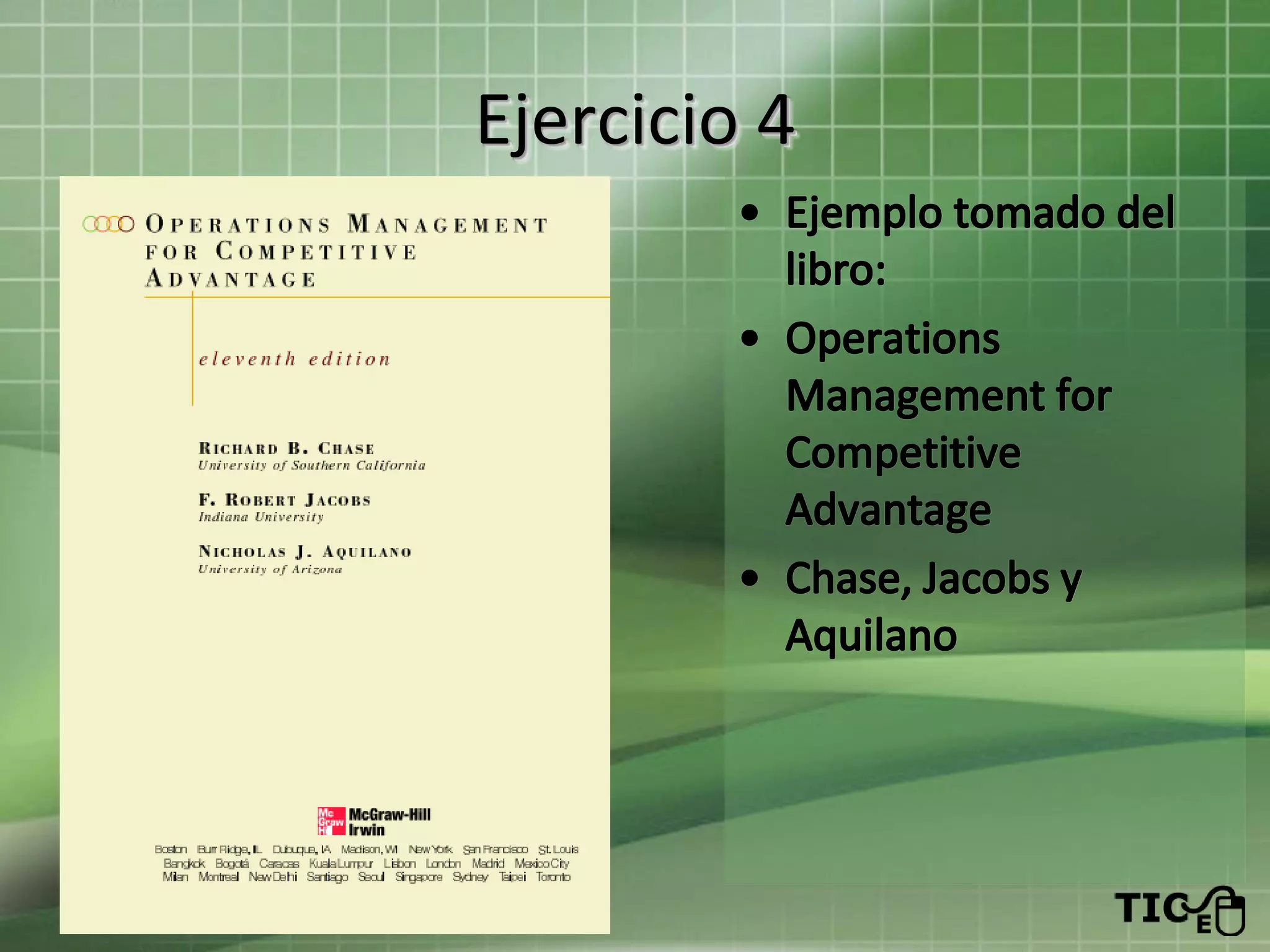

2. Ejercicio 4

3. Ejercicio 4

4. Ejercicio 4. Solución

5. Ejercicio 4. Solución
Actividad Símbolo Requisito Duración
Diseño A - 21
Construcción del Prototipo B A 5
Evaluación del equipo C A 7
Prueba del prototipo D B 2
Escribir reporte del equipo E C, D 5
Escribir reporte de métodos F C, D 8
Escribir reporte final G E, F 2

6. Ejercicio 4. Solución

7. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las actividades
Descripción Símbolo Requisito Es condición de
Lista de
restricciones
Diseño A
Construcción del Prototipo B
Evaluación del equipo C
Prueba del prototipo D
Escribir reporte del equipo E
Escribir reporte de
métodos
F
Escribir reporte final G

8. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las actividades
Descripción Símbolo Requisito Es condición de
Lista de
restricciones
Diseño A -
Construcción del Prototipo B A
Evaluación del equipo C A
Prueba del prototipo D B
Escribir reporte del equipo E C, D
Escribir reporte de
métodos
F C, D
Escribir reporte final G E, F

9. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las actividades
Descripción Símbolo Requisito Es condición de
Lista de
restricciones
Diseño A -
Construcción del Prototipo B A
Evaluación del equipo C A
Prueba del prototipo D B
Escribir reporte del equipo E C, D
Escribir reporte de
métodos
F C, D
Escribir reporte final G E, F

10. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las
actividades
Descripción Símbolo Requisito
Es condición
de
Lista de
restricciones
Diseño A - B y C
Construcción del Prototipo B A D
Evaluación del equipo C A
Prueba del prototipo D B
Escribir reporte del equipo E C, D
Escribir reporte de
métodos
F C, D
Escribir reporte final G E, F

11. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las
actividades
Descripción Símbolo Requisito
Es condición
de
Lista de
restricciones
Diseño A - B y C
Construcción del Prototipo B A D
Evaluación del equipo C A E y F
Prueba del prototipo D B E y F
Escribir reporte del equipo E C, D G
Escribir reporte de
métodos
F C, D G
Escribir reporte final G E, F -

12. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las
actividades
Descripción Símbolo Requisito
Es condición
de
Lista de
restricciones
Diseño A - B y C A<B y A<C
Construcción del Prototipo B A D B<D
Evaluación del equipo C A E y F
Prueba del prototipo D B E y F
Escribir reporte del equipo E C, D G
Escribir reporte de
métodos
F C, D G
Escribir reporte final G E, F -

13. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las
actividades
Descripción Símbolo Requisito
Es condición
de
Lista de
restricciones
Diseño A - B y C A<B y A<C
Construcción del Prototipo B A D B<D
Evaluación del equipo C A E y F C<E y C<F
Prueba del prototipo D B E y F D<E y D<F
Escribir reporte del equipo E C, D G
Escribir reporte de
métodos
F C, D G
Escribir reporte final G E, F -

14. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las
actividades
Descripción Símbolo Requisito
Es condición
de
Lista de
restricciones
Diseño A - B y C A<B y A<C
Construcción del Prototipo B A D B<D
Evaluación del equipo C A E y F C<E y C<F
Prueba del prototipo D B E y F D<E y D<F
Escribir reporte del equipo E C, D G E<G
Escribir reporte de
métodos
F C, D G F<G
Escribir reporte final G E, F - -

15. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las
actividades
Descripción Símbolo Requisito
Es condición
de
Lista de
restricciones
Diseño A
Actividad
Inicial
B y C A<B y A<C
Construcción del Prototipo B A D B<D
Evaluación del equipo C A E y F C<E y C<F
Prueba del prototipo D B E y F D<E y D<F
Escribir reporte del equipo E C, D G E<G
Escribir reporte de
métodos
F C, D G F<G
Escribir reporte final G E, F - -

16. Actividades: Propuesta de nuevo producto: laptop.
Lista de actividades Relación de las
actividades
Descripción Símbolo Requisito
Es condición
de
Lista de
restricciones
Diseño A
Actividad
Inicial
B y C A<B y A<C
Construcción del Prototipo B A D B<D
Evaluación del equipo C A E y F C<E y C<F
Prueba del prototipo D B E y F D<E y D<F
Escribir reporte del equipo E C, D G E<G
Escribir reporte de
métodos
F C, D G F<G
Escribir reporte final G E, F
Actividad
Final
-

17. A es actividad inicial, precede a B y C
2|

18. B precede a D
2|
3

19. C precede a E
2|
3
4

20. C precede a E y D también precede a E
2|
3
4

21. C y D preceden a F
2|
3
4 5

22. C y D preceden a F
2|
3
4 5
6

23. E precede a G
2|
3
4 5
6
7

24. F también precede a G
2|
3
4 5
6
7

25. F también precede a G
2|
3
4 6
5
7

26. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21
B 5
C 7
D 2
E 5
F 8
G 2

27. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2
E 5
F 8
G 2

28. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2
E 5
F 8
G 2

29. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2 26
E 5
F 8
G 2

30. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2 26 28
E 5
F 8
G 2

31. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2 26 28
E 5 28
F 8
G 2

32. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2 26 28
E 5 28 33
F 8 28
G 2

33. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2 26 28
E 5 28 33
F 8 28 36
G 2 36

34. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2 26 28
E 5 28 33
F 8 28 36
G 2 36 38

35. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2 26 28
E 5 28 33
F 8 28 36
G 2 36 38 38

36. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2 26 28
E 5 28 33
F 8 28 36
G 2 36 38 36 38

37. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28
D 2 26 28
E 5 28 33 31 36
F 8 28 36 28 36
G 2 36 38 36 38

38. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28 28
D 2 26 28 28
E 5 28 33 31 36
F 8 28 36 28 36
G 2 36 38 36 38

39. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26
C 7 21 28 21 28
D 2 26 28 26 28
E 5 28 33 31 36
F 8 28 36 28 36
G 2 36 38 36 38

40. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26 21 26
C 7 21 28 21 28
D 2 26 28 26 28
E 5 28 33 31 36
F 8 28 36 28 36
G 2 36 38 36 38

41. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21
B 5 21 26 21 26
C 7 21 28 21 28
D 2 26 28 26 28
E 5 28 33 31 36
F 8 28 36 28 36
G 2 36 38 36 38

42. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21 0 21
B 5 21 26 21 26
C 7 21 28 21 28
D 2 26 28 26 28
E 5 28 33 31 36
F 8 28 36 28 36
G 2 36 38 36 38

43. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21 0 21
B 5 21 26 21 26
C 7 21 28 21 28
D 2 26 28 26 28
E 5 28 33 31 36
F 8 28 36 28 36
G 2 36 38 36 38

44. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21 0 21
B 5 21 26 21 26
C 7 21 28 21 28
D 2 26 28 26 28
E 5 28 33 31 36
F 8 28 36 28 36
G 2 36 38 36 38

45. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21 0 21 0
B 5 21 26 21 26 0
C 7 21 28 21 28 0
D 2 26 28 26 28 0
E 5 28 33 31 36 3
F 8 28 36 28 36 0
G 2 36 38 36 38 0

46. Tabla de duraciones
Actividad Duración
Inicio más
pronto
Terminación
más pronta
Inicio más
tardío
Terminación
más tardía
Holgura
A 21 0 21 0 21
0
B 5 21 26 21 26 0
C 7 21 28 21 28 0
D 2 26 28 26 28 0
E 5 28 33 31 36 3
F 8 28 36 28 36 0
G 2 36 38 36 38 0

47. Ruta crítica

48. Ejercicio PERT

49. Duraciones con incertidumbre

50. Ejercicio 4. Duraciones con incertidumbre
Actividad Símbolo Requisito Duración
Diseño A - 10, 22, 28
Construcción del Prototipo B A 4, 4, 10
Evaluación del equipo C A 4, 6, 14
Prueba del prototipo D B 1, 2, 3
Escribir reporte del equipo E C, D 1, 5, 9
Escribir reporte de métodos F C, D 7, 8, 9
Escribir reporte final G E, F 2, 2, 2

51. Gracias por su
atención
Fuentes de información en línea:
http://licmata-math.blogspot.mx/
http://www.scoop.it/t/mathematics-learning
https://www.facebook.com/licemata
https://www.linkedin.com/in/licmata
Twitter @licemata
