Este documento presenta los pasos para desarrollar un cronograma de actividades para la construcción de una casa. Primero se definen y describen 5 actividades clave (cimientos, plomería, techos, pintura exterior e interior). Luego se establecen las relaciones de precedencia entre ellas y se estiman los recursos y duración de cada una. Finalmente, se construye el cronograma de red, identificando la ruta crítica y calculando las holguras totales y libres.

1. UUNNIIVVEERRSSIIDDAADD NNAACCIIOONNAALL
““SSAANN AAGGUUSSTTIINN”” -- AARREEQQUUIIPPAA
IIIINNNNVVVVEEEESSSSTTTTIIIIGGGGAAAACCCCIIIIÓÓÓÓNNNN OOOOPPPPEEEERRRRAAAATTTTIIIIVVVVAAAA
CCPPMM -- PPEERRTT
AAuugguussttoo JJAAVVEESS SSAANNCCHHEEZZ
LLiicc.. AAddmmiinniissttrraacciióónn
44
MMaaeessttrrííaa eenn GGeessttiióónn EEssttrraattééggiiccaa ddee OOrrggaanniizzaacciioonneess
DDooccttoorraaddoo eenn AAddmmiinniissttrraacciióónn
EXPOSITOR
http://cursosparaemprendedores.blogspot.com/p/tesis.html
http://www.facebook.com/cursospara.emprendedores?sk=notes

2. 2

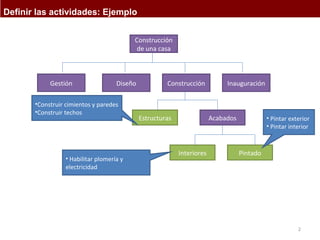

Definir las actividades: Ejemplo
Construcción
de una casa
Gestión Diseño Construcción Inauguración
Estructuras Acabados
Interiores Pintado
•Construir cimientos y paredes
•Construir techos
• Pintar exterior
• Pintar interior
• Habilitar plomería y
electricidad

3. 3
Definir las actividades: Ejemplo

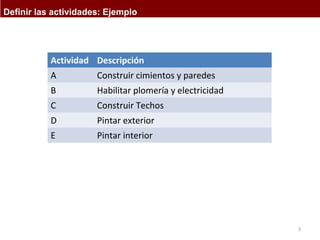

Actividad Descripción
A Construir cimientos y paredes
B Habilitar plomería y electricidad
C Construir Techos
D Pintar exterior
E Pintar interior

4. 4
Secuenciar las actividades : Ejemplo
Act. Descripción Predecesor
A Construir cimientos y paredes -
B Habilitar plomería y
electricidad
A
C Construir Techos A
D Pintar exterior A
E Pintar interior B,C

5. 5

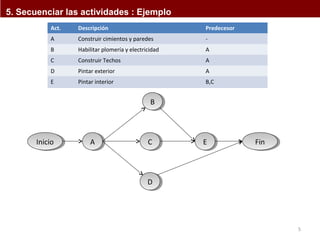

5. Secuenciar las actividades : Ejemplo
Act. Descripción Predecesor
A Construir cimientos y paredes -
B Habilitar plomería y electricidad A
C Construir Techos A
D Pintar exterior A
E Pintar interior B,C
InInicicioio AA
EE FFinin
BB
CC
DD

6. 6

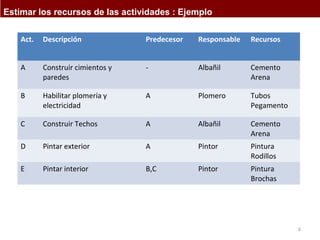

Estimar los recursos de las actividades : Ejemplo
Act. Descripción Predecesor Responsable Recursos
A Construir cimientos y
paredes
- Albañil Cemento
Arena
B Habilitar plomería y
electricidad
A Plomero Tubos
Pegamento
C Construir Techos A Albañil Cemento
Arena
D Pintar exterior A Pintor Pintura
Rodillos
E Pintar interior B,C Pintor Pintura
Brochas

7. 7

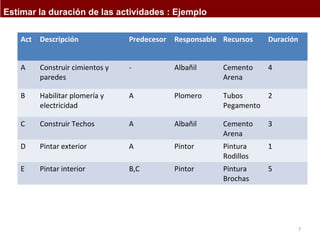

Estimar la duración de las actividades : Ejemplo
Act Descripción Predecesor Responsable Recursos Duración
A Construir cimientos y
paredes
- Albañil Cemento
Arena
4
B Habilitar plomería y
electricidad
A Plomero Tubos
Pegamento
2
C Construir Techos A Albañil Cemento
Arena
3
D Pintar exterior A Pintor Pintura
Rodillos
1
E Pintar interior B,C Pintor Pintura
Brochas
5

8. 8

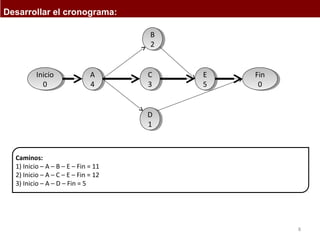

Desarrollar el cronograma:
A
4
A
4
Inicio
0
Caminos:
1) Inicio – A – B – E – Fin = 11
2) Inicio – A – C – E – Fin = 12
3) Inicio – A – D – Fin = 5
B
2
B
2
C
3
C
3
D
1
D
1
E
5
E
5
Inicio
0
Fin
0
Fin
0

9. 9

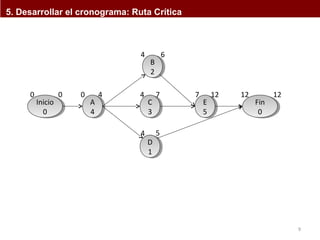

5. Desarrollar el cronograma: Ruta Crítica
A
4
A
4
B
2
B
2
C
3
C
3
D
1
D
1
7 12 12 12
E
5
E
5
Inicio
0
Inicio
0
Fin
0
Fin
0
0 0 0 4
4 6
4 7
4 5

10. 5. Desarrollar el cronograma: Herramientas y Técnicas – Ruta Crítica
Pasos para calculas las fechas tardías, recorriendo la red hacia
atrás Partimos de la máxima fecha de final temprano.
A todas las tareas que no tengan sucesoras se les asigna esta
fecha como final tardío.
El inicio tardío= final tardío – duración
Aquellas tareas con sucesoras, se les asigna como final
tardío el mínimo de los inicios tardíos de éstas.
10

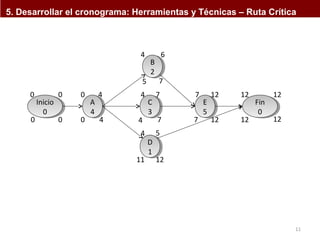

11. 5. Desarrollar el cronograma: Herramientas y Técnicas – Ruta Crítica
11
A
4
A
4
B
2
B
2
5 7
C
3
C
3
D
1
D
1
7 12 12 12
E
5
E
5
Inicio
0
Inicio
0
Fin
0
Fin
0
0 0 0 4
4 6
4 7
4 5
12 12
12
7 12
11
7
0 0 0 4 4

12. 12

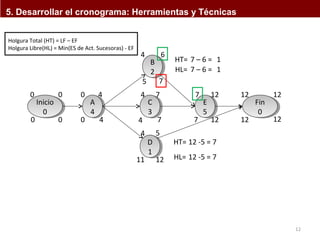

5. Desarrollar el cronograma: Herramientas y Técnicas
Holgura Total (HT) = LF – EF
Holgura Libre(HL) = Min(ES de Act. Sucesoras) - EF
A
4
A
4
B
2
B
2
5 7
C
3
C
3
D
1
D
1
HL= 7 – 6 = 1
7 12 12 12
E
5
E
5
Inicio
0
Inicio
0
Fin
0
Fin
0
0 0 0 4
4 6
4 7
4 5
12 12
12
7 12
11
7
0 0 0 4 4
HT= 7 – 6 = 1
HT= 12 -5 = 7
HL= 12 -5 = 7
