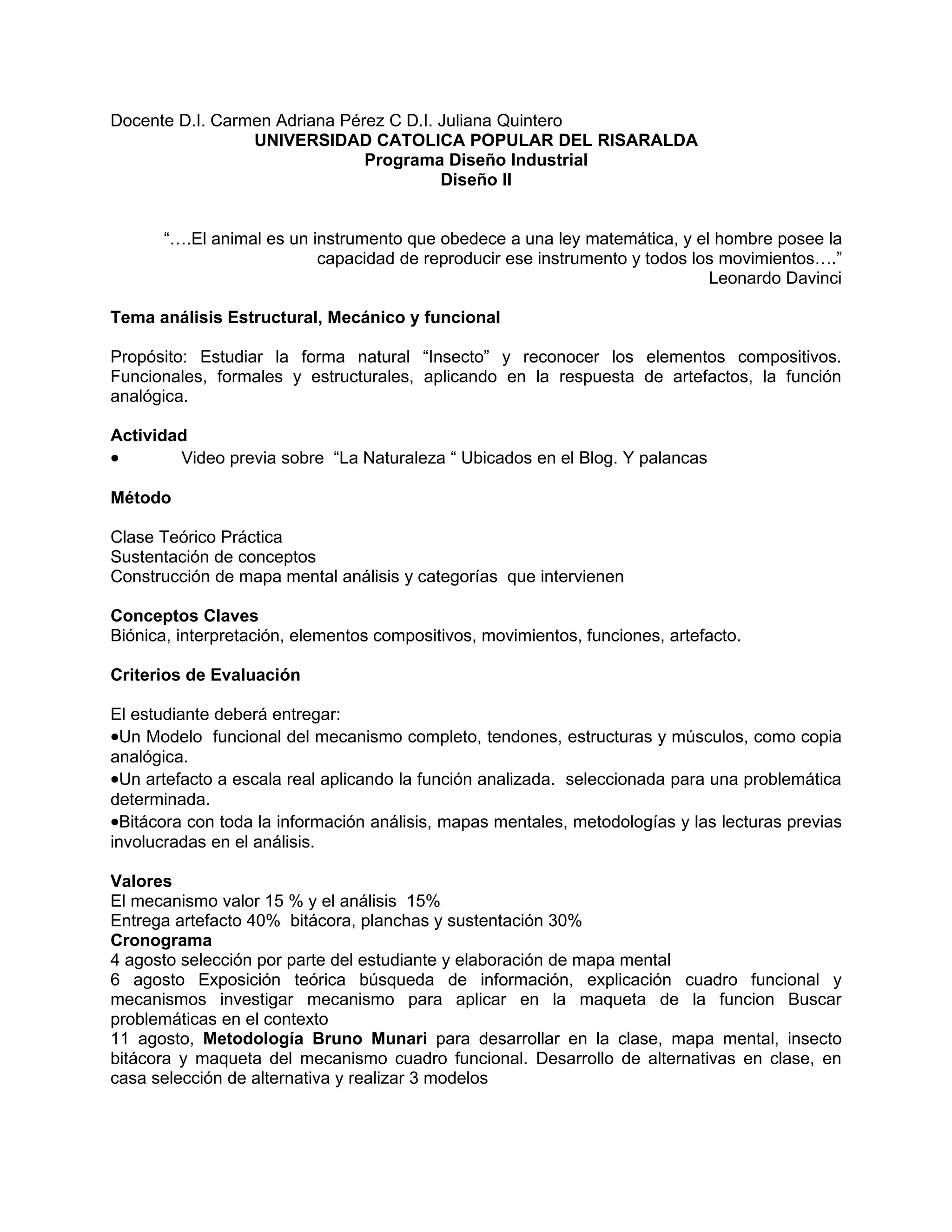

1. Docente D.I. Carmen Adriana Pérez C D.I. Juliana Quintero
UNIVERSIDAD CATOLICA POPULAR DEL RISARALDA
Programa Diseño Industrial
Diseño II
“….El animal es un instrumento que obedece a una ley matemática, y el hombre posee la
capacidad de reproducir ese instrumento y todos los movimientos….”
Leonardo Davinci
Tema análisis Estructural, Mecánico y funcional
Propósito: Estudiar la forma natural “Insecto” y reconocer los elementos compositivos.
Funcionales, formales y estructurales, aplicando en la respuesta de artefactos, la función
analógica.
Actividad
• Video previa sobre “La Naturaleza “ Ubicados en el Blog. Y palancas
Método
Clase Teórico Práctica
Sustentación de conceptos
Construcción de mapa mental análisis y categorías que intervienen
Conceptos Claves
Biónica, interpretación, elementos compositivos, movimientos, funciones, artefacto.
Criterios de Evaluación
El estudiante deberá entregar:
•Un Modelo funcional del mecanismo completo, tendones, estructuras y músculos, como copia
analógica.
•Un artefacto a escala real aplicando la función analizada. seleccionada para una problemática
determinada.
•Bitácora con toda la información análisis, mapas mentales, metodologías y las lecturas previas
involucradas en el análisis.
Valores
El mecanismo valor 15 % y el análisis 15%
Entrega artefacto 40% bitácora, planchas y sustentación 30%
Cronograma
4 agosto selección por parte del estudiante y elaboración de mapa mental
6 agosto Exposición teórica búsqueda de información, explicación cuadro funcional y
mecanismos investigar mecanismo para aplicar en la maqueta de la funcion Buscar
problemáticas en el contexto
11 agosto, Metodología Bruno Munari para desarrollar en la clase, mapa mental, insecto
bitácora y maqueta del mecanismo cuadro funcional. Desarrollo de alternativas en clase, en
casa selección de alternativa y realizar 3 modelos

2. 13 de agosto Evaluación de alternativas entrega de maqueta simulador mecanismo, mapa
mental y frase conceptual. Inicio elaboración prototipo.
18de agosto mapa mental de la parte escogida y mapa artefacto prototipo con detalles
20 de Agosto Entrega dos mapas mentales, pre maquetas y maquetas del mecanismo y
prototipo funcional.
