26 de Marzo de 2012     DEPARTAMENTO DE ELECTRONICA



                                        ELECTRÓNICA

                               circuitos paralelos

 Aprendizajes esperados:              Reconocer una configuración de un cto. paralelo
                                      Aplicar correctamente las propiedades de un cto. paralelo
                                      Analizar el comportamiento de un circuito para lelo,
                                      incorporando la ley de Ohm


                                        INTRODUCCION
Circuito paralelo: es aquel que está conformado por más de
                        una resistencias, una a continuación
         V1             de la otra, unida entre sí por dos
                        puntos de unión.
                          La siguientefigura representa el
          40V             esquema de conexión y la
                          representación del circuito según la
  R1    40ohm             simbología normalizada.


        40ohm   R2



Propiedades de un circuito serie:

                                                                     IT=
        Intensidad de la corriente:                                        V1     IR1 +           IR2 +
                                                                                          R1              R2
La intensidad será igual a la suma de todas las corrientes                 12V
                                                                                          6ohm            12ohm
parciales que conforman el circuito, ejemplo IT= IR1 +
IR2 + IR3….

       Resistencia:
La resistencia total del circuito en paralelo, será igual a la resistencia equivalente, según la
siguiente formula




        Voltaje total:
El voltaje de una resistencia en paralelo, será igual
                                                          VT   12V                         R1                  R2
al valor de la fuente, por tanto voltaje total es igual                          VR1 =     6ohm   VR2 =        12ohm
a:

VT= VR1 = VR2 = VR3…..




[Escribir texto]                                                                                          Página 1
26 de Marzo de 2012           DEPARTAMENTO DE ELECTRONICA

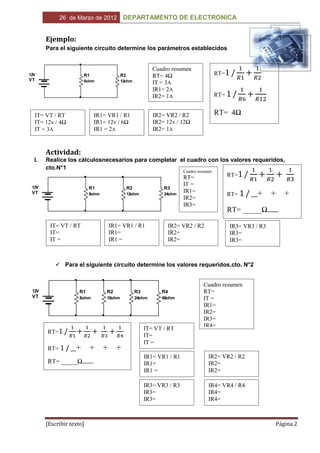

       Ejemplo:
       Para el siguiente circuito determine los parámetros establecidos


                                                           Cuadro resumen
12V                   R1                 R2                RT= 4Ω                 RT=
VT                    6ohm               12ohm             IT = 3A
                                                           IR1= 2A
                                                           IR2= 1A                RT=


  IT= VT / RT               IR1= VR1 / R1                  IR2= VR2 / R2          RT= 4Ω
  IT= 12v / 4Ω              IR1= 12v / 6Ω                  IR2= 12v / 12Ω
  IT = 3A                   IR1 = 2A                       IR2= 1A


       Actividad:
  I.   Realice los cálculosnecesarios para completar el cuadro con los valores requeridos,
       cto.N°1
                                                      Cuadro resumen
                                                      RT=            RT=

 12V
                                                                        IT =
                          R1                  R2               R3
                                                                        IR1=
 VT                       8ohm                12ohm            24ohm
                                                                        IR2=
                                                                                        RT=      + + +
                                                                        IR3=
                                                                                        RT= _____Ω

        IT= VT / RT                  IR1= VR1 / R1              IR2= VR2 / R2           IR3= VR3 / R3
        IT=                          IR1=                       IR2=                    IR3=
        IT =                         IR1 =                      IR2=                    IR3=



            Para el siguiente circuito determine los valores requeridos,cto. N°2


                                                                               Cuadro resumen
 12V                 R1          R2                R3         R4               RT=
 VT                  8ohm        16ohm             24ohm      48ohm            IT =
                                                                               IR1=
                                                                               IR2=
                                                                               IR3=
                                                                               IR4=
                                                        IT= VT / RT
       RT=
                                                        IT=
                                                        IT =
       RT=         + +           +     +
                                                        IR1= VR1 / R1           IR2= VR2 / R2
       RT= _____Ω                                       IR1=                    IR2=
                                                        IR1 =                   IR2=

                                                        IR3= VR3 / R3           IR4= VR4 / R4
                                                        IR3=                    IR4=
                                                        IR3=                    IR4=



       [Escribir texto]                                                                                 Página 2
26 de Marzo de 2012      DEPARTAMENTO DE ELECTRONICA

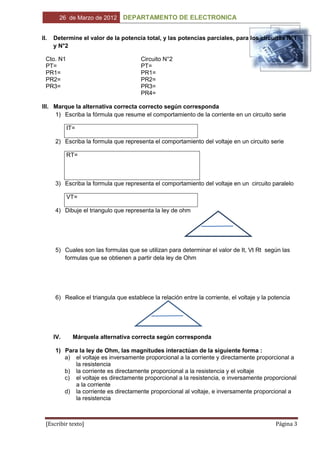

II.   Determine el valor de la potencia total, y las potencias parciales, para los circuitos N°1
      y N°2

  Cto. N1                               Circuito N°2
  PT=                                   PT=
  PR1=                                  PR1=
  PR2=                                  PR2=
  PR3=                                  PR3=
                                        PR4=

III. Marque la alternativa correcta correcto según corresponda
     1) Escriba la fórmula que resume el comportamiento de la corriente en un circuito serie

            IT=

      2) Escriba la formula que representa el comportamiento del voltaje en un circuito serie

            RT=



      3) Escriba la formula que representa el comportamiento del voltaje en un circuito paralelo

            VT=

      4) Dibuje el triangulo que representa la ley de ohm




      5) Cuales son las formulas que se utilizan para determinar el valor de It, Vt Rt según las
         formulas que se obtienen a partir dela ley de Ohm




      6) Realice el triangula que establece la relación entre la corriente, el voltaje y la potencia




      IV.     Márquela alternativa correcta según corresponda

      1) Para la ley de Ohm, las magnitudes interactúan de la siguiente forma :
         a) el voltaje es inversamente proporcional a la corriente y directamente proporcional a
            la resistencia
         b) la corriente es directamente proporcional a la resistencia y el voltaje
         c) el voltaje es directamente proporcional a la resistencia, e inversamente proporcional
            a la corriente
         d) la corriente es directamente proporcional al voltaje, e inversamente proporcional a
            la resistencia



  [Escribir texto]                                                                            Página 3

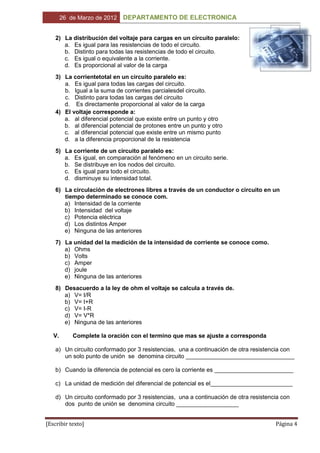

26 de Marzo de 2012   DEPARTAMENTO DE ELECTRONICA


    2) La distribución del voltaje para cargas en un circuito paralelo:
       a. Es igual para las resistencias de todo el circuito.
       b. Distinto para todas las resistencias de todo el circuito.
       c. Es igual o equivalente a la corriente.
       d. Es proporcional al valor de la carga
    3) La corrientetotal en un circuito paralelo es:
       a. Es igual para todas las cargas del circuito.
       b. Igual a la suma de corrientes parcialesdel circuito.
       c. Distinto para todas las cargas del circuito
       d. Es directamente proporcional al valor de la carga
    4) El voltaje corresponde a:
       a. al diferencial potencial que existe entre un punto y otro
       b. al diferencial potencial de protones entre un punto y otro
       c. al diferencial potencial que existe entre un mismo punto
       d. a la diferencia proporcional de la resistencia
    5) La corriente de un circuito paralelo es:
       a. Es igual, en comparación al fenómeno en un circuito serie.
       b. Se distribuye en los nodos del circuito.
       c. Es igual para todo el circuito.
       d. disminuye su intensidad total.
    6) La circulación de electrones libres a través de un conductor o circuito en un
       tiempo determinado se conoce com.
       a) Intensidad de la corriente
       b) Intensidad del voltaje
       c) Potencia eléctrica
       d) Los distintos Amper
       e) Ninguna de las anteriores
    7) La unidad del la medición de la intensidad de corriente se conoce como.
       a) Ohms
       b) Volts
       c) Amper
       d) joule
       e) Ninguna de las anteriores
    8) Desacuerdo a la ley de ohm el voltaje se calcula a través de.
       a) V= I/R
       b) V= I+R
       c) V= I-R
       d) V= V*R
       e) Ninguna de las anteriores

   V.       Complete la oración con el termino que mas se ajuste a corresponda

    a) Un circuito conformado por 3 resistencias, una a continuación de otra resistencia con
       un solo punto de unión se denomina circuito _________________________________

    b) Cuando la diferencia de potencial es cero la corriente es ________________________

    c) La unidad de medición del diferencial de potencial es el_________________________

    d) Un circuito conformado por 3 resistencias, una a continuación de otra resistencia con
       dos punto de unión se denomina circuito ___________________


[Escribir texto]                                                                      Página 4

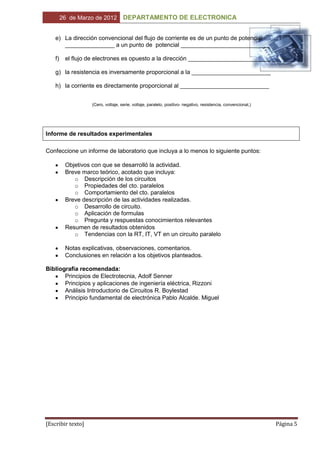

26 de Marzo de 2012         DEPARTAMENTO DE ELECTRONICA


    e) La dirección convencional del flujo de corriente es de un punto de potencial
       _______________ a un punto de potencial ___________________________

    f)    el flujo de electrones es opuesto a la dirección _________________________

    g) la resistencia es inversamente proporcional a la ________________________

    h) la corriente es directamente proporcional al ___________________________


                    (Cero, voltaje, serie, voltaje, paralelo, positivo- negativo, resistencia, convencional,)




Informe de resultados experimentales

Confeccione un informe de laboratorio que incluya a lo menos lo siguiente puntos:

          Objetivos con que se desarrolló la actividad.
          Breve marco teórico, acotado que incluya:
             o Descripción de los circuitos
             o Propiedades del cto. paralelos
             o Comportamiento del cto. paralelos
          Breve descripción de las actividades realizadas.
             o Desarrollo de circuito.
             o Aplicación de formulas
             o Pregunta y respuestas conocimientos relevantes
          Resumen de resultados obtenidos
             o Tendencias con la RT, IT, VT en un circuito paralelo

          Notas explicativas, observaciones, comentarios.
          Conclusiones en relación a los objetivos planteados.

Bibliografía recomendada:
       Principios de Electrotecnia, Adolf Senner
       Principios y aplicaciones de ingeniería eléctrica, Rizzoni
       Análisis Introductorio de Circuitos R. Boylestad
       Principio fundamental de electrónica Pablo Alcalde. Miguel




[Escribir texto]                                                                                                Página 5
