El tamizado es una operación unitaria esencial en la industria, utilizada para separar partículas sólidas por tamaño, siendo crucial para la calidad de productos en sectores como alimentos y farmacéuticos. Se presentan distintos tipos de tamizadoras, incluyendo monoscreen, blow thru, airswept y finex separator, cada una con beneficios y desventajas específicas según su aplicación y costo. La correcta elección del equipo de tamizado es fundamental para optimizar la producción y garantizar un adecuado análisis granulométrico.

1. TAMIZADO. EQUIPOS, CARACTERISTICAS Y OPERACION
Sebastián Ramírez1, Diana Duran2, Sebastián Ramírez Santiago Cordón3, Alejandra Hernández 4
OPERACIONES CON SÓLIDOS
FACULTAD DE INGENIERÍA
ING. QUÍMICA
DOC. ING. IVÁN RAMÍREZ MARÍN
UNIVERSIDAD DE AMÉRICA
NOVIEMBRE 2013
TAMIZADO
SIEVING
Sebastián Ramírez1, Diana Duran2, Sebastián Ramírez Santiago Cordón3, Alejandra Hernández 4
Departamento de Ingeniería Química, Universidad de América Sede Campus de los cerros,
Noviembre 12 de 2013
1. sebotasramirez@hotmail.com, 2. diana_madu29@hotmail.com 3. san-cor28@hotmail.com , 4. malehm-10@hotmail.com
RESUMEN
Existe una cantidad de operaciones unitarias fundamentales en la industria, el tamizado es una de
ellas, muchas empresas como la del café, alimentos, detergentes, entre otras, fundamentan la
calidad de sus productos a partir de un buen análisis granulométrico que consiste en una
adecuada distribución por tamaño de las partículas presentes en la muestra de estudio. El
tamizado es una separación de mezclas liquidas-solidas, o solidas-solidas mediante tamices que
pueden ser gruesos y finos, cuya selección está basada en el producto que se quiera obtener, para
dicho fin, el Ingeniero también debe realizar una valida selección de la tamizadora a operar, la
clasificación escogida para este trabajo es la siguiente: tamices y parrillas estacionarias, tamices
giratorios, tamices vibratorios, y tamiz centrifugo, a los cuales pertenece un tipo de tamizadora
industrial: tamizadora autolimpiante monoscreem, blow thru, Airswept sieve, finex separator,
russell compact sieve, respectivamente.
(ver www.ucatedraivan.wordpress.com)
PALABRAS CLAVE: Tamizado, Análisis granulométrico, tamiz, separación.
ABSTRACT
There is an amount of basic unit operations in the industry; Sieving is one of them, which is used
at coffee, food and detergents industries and others. This operation is fundamental for the quality
of those products, where a good sieve analysis is required to get an appropriate size distribution
of the particles in the study sample. Sieving is a separation of mixtures like liquid-solid or solidsolid using coarse and fine screens, this selection is based on the aim of the product, for this
purpose, Engineers must make a valid selection of the sieving at operate. The chosen
classification for this work is as follows: screens and stationary grills, rotary screens, vibrating

2. TAMIZADO. EQUIPOS, CARACTERISTICAS Y OPERACION
Sebastián Ramírez1, Diana Duran2, Sebastián Ramírez Santiago Cordón3, Alejandra Hernández 4
OPERACIONES CON SÓLIDOS
FACULTAD DE INGENIERÍA
ING. QUÍMICA
DOC. ING. IVÁN RAMÍREZ MARÍN
UNIVERSIDAD DE AMÉRICA
NOVIEMBRE 2013
screens and centrifugal screens, which belongs to a type of industry sieve: Self-cleaning
monoscreem, blow thru, Airswept sieve, sieve finex separator, Russell compact sieve
respectively.
KEY WORDS: Sieving, sieve analysis, sieve, separation.
I.
INTRODUCCION
El tamizado es una operación unitaria que
se encarga de separar partículas sólidas de
acuerdo al tamaño, para esto se utilizan
mallas o placas perforadas estas son
elaboradas de tela metálica, telas de seda o
Plástico y barras metálicas.
El tamizado consiste en el paso de partículas
a través de esta en donde las partículas finas
pasan mientras que las gruesas son retenidas
por la malla o placa entre los equipos
utilizados se pueden encontrar tamizadores
de
placas
estacionarias,
vibratorios,
giratorios y centrífugos.
A continuación se explicaran algunos
tamizadores utilizados en la industria de
acuerdo a la clasificación descrita
anteriormente, dando a conocer sus ventajas,
desventajas, precios disponibles en el
mercado y en que industrias es pertinente
utilizarlos.
II.
TAMIZADORAS
INDUSTRIALES
TAMIZADORA MONOSCREEM
“Los tamices MONOSCREEN son equipos
auto limpiantes diseñados para tamizar
sólidos en las depuradoras de aguas
residuales y vertidos industriales. Se
fabrican con pasos de sólidos de 1 a 6 mm.”
(ftp). Estos son equipos funcionan con un
motor simple que hace girar los 2 ejes que
hacen girar los tamices reteniendo así
sólidos en suspensión.
Ventajas





Auto-limpiantes
Resistentes a grasas, fibras o arenas
Construcción rígida y robusta en
acero inoxidable
Superficies de desgaste recambiables
para evitar el contacto de metal con
metal
Montaje sobre pivotes que facilitan
su extracción fuera del canal
Desventajas


Solo sirven para caudales entre 800
l/s y 2.800 l/s
No se pueden cambiar los tamices
después de su fabricación “Se
requiere
un
detector
(boya,
electroneumático, etc) que indique
cuándo se ha alcanzado el nivel

3. TAMIZADO. EQUIPOS, CARACTERISTICAS Y OPERACION
Sebastián Ramírez1, Diana Duran2, Sebastián Ramírez Santiago Cordón3, Alejandra Hernández 4
OPERACIONES CON SÓLIDOS
FACULTAD DE INGENIERÍA
ING. QUÍMICA
DOC. ING. IVÁN RAMÍREZ MARÍN
UNIVERSIDAD DE AMÉRICA
NOVIEMBRE 2013
máximo de agua predeterminado”
(ftp)
para
empezar
su
funcionamiento
Precio disponible en el mercado
Su valor varía entre 1.900.000.
y
185.000.000
pesos
colombianos
dependiendo de la instalación capacidad,
mallas y materiales.
Se estima un preco entre 10´000.000 y
15´000.000 de pesos colombianos.
Industrias en la que es utilizada
Esta tamizadora se puede utilizar en
instruidas
alimentarias,
farmacéuticas,
productos químicos en polvo, revestimientos
en polvo, pigmentos para pintura.
BLOW THRU
La tamizadora Blow Thru sieve elimina la
contaminación de partículas de gran tamaño
dentro del sistema de transporte neumático
tiene la posibilidad de transportar en una
sola operación alcanza un rendimiento hasta
25 toneladas por horas, ésta se puede
observar en la figura 1.
Figura 1. Tamizadora Blow Thru.
AIRSWEPT SIEVE
Ventajas:




Reduce las pérdidas de productividad
Es de fácil operación
Protege la calidad del producto
Tiene un nivel sonoro bajo
Desventajas



Sólo sirve para partículas sólidas
finas
Su uso es limitado para industrias
donde
exigen
productos
extremadamente limpios
Altos costos de mantenimiento
Precio disponible en el mercado
La tamizadora Airswept Sieve es del tipo de
parrillas estacionarias, ésta
permite el
transporte neumático y el tamizado de
seguridad de materiales desde las
instalaciones de almacenaje hasta su
siguiente fase de procesamiento Como se
observa en la figura 2. Esta tamizadora
realiza una operación libre de polvo por esta
razón reduce el riesgo de inhalación del
producto por parte de sus operarios
Su funcionamiento consiste en aplicar vacío
por la malla vibradora del tamiz, al realizar
esto se atrae un flujo continuo de polvo
hacia y a través de la malla de tal manera

4. TAMIZADO. EQUIPOS, CARACTERISTICAS Y OPERACION
Sebastián Ramírez1, Diana Duran2, Sebastián Ramírez Santiago Cordón3, Alejandra Hernández 4
OPERACIONES CON SÓLIDOS
FACULTAD DE INGENIERÍA
ING. QUÍMICA
DOC. ING. IVÁN RAMÍREZ MARÍN
UNIVERSIDAD DE AMÉRICA
NOVIEMBRE 2013
que la contaminación de tamaño superior a
la malla queda retenida sobre la misma y se
la puede eliminar de manera continua
mediante una salida lateral o manualmente
al final del proceso.
Esta tamizadora es utilizada en industrias
como Quimica, Farmaceutica, Alimentaria,
revestimientos en polvo, y Ceramica.
Una bomba de vacío por desplazamiento
positivo proporciona la succión del sistema,
la entrada puede ser de una tolva, silo o
directamente de sacos por un tubo de
succión, el sistema está hecho para mover
materiales en polvo a distancias grandes.

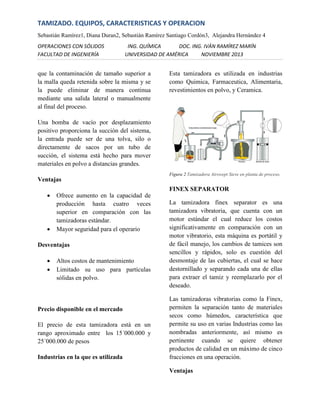

Figura 2 Tamizadora Airswept Sieve en planta de proceso.
Ventajas


FINEX SEPARATOR
Ofrece aumento en la capacidad de
producción hasta cuatro veces
superior en comparación con las
tamizadoras estándar.
Mayor seguridad para el operario
Desventajas


Altos costos de mantenimiento
Limitado su uso para partículas
sólidas en polvo.
Precio disponible en el mercado
El precio de esta tamizadora está en un
rango aproximado entre los 15´000.000 y
25´000.000 de pesos
Industrias en la que es utilizada
La tamizadora finex separator es una
tamizadora vibratoria, que cuenta con un
motor estándar el cual reduce los costos
significativamente en comparación con un
motor vibratorio, esta máquina es portátil y
de fácil manejo, los cambios de tamices son
sencillos y rápidos, solo es cuestión del
desmontaje de las cubiertas, el cual se hace
destornillado y separando cada una de ellas
para extraer el tamiz y reemplazarlo por el
deseado.
Las tamizadoras vibratorias como la Finex,
permiten la separación tanto de materiales
secos como húmedos, característica que
permite su uso en varias Industrias como las
nombradas anteriormente, así mismo es
pertinente cuando se quiere obtener
productos de calidad en un máximo de cinco
fracciones en una operación.
Ventajas

5. TAMIZADO. EQUIPOS, CARACTERISTICAS Y OPERACION
Sebastián Ramírez1, Diana Duran2, Sebastián Ramírez Santiago Cordón3, Alejandra Hernández 4
OPERACIONES CON SÓLIDOS
FACULTAD DE INGENIERÍA
ING. QUÍMICA
DOC. ING. IVÁN RAMÍREZ MARÍN
UNIVERSIDAD DE AMÉRICA
NOVIEMBRE 2013
Algunas de las razones por las que este tipo
de tamizadora es elección de muchos
Ingenieros, es porque además de reducir los
costos por utilizar un motor estándar, y ser
portátil, cualidad que permite ser utilizada
en diferentes secciones de una Industria y no
solo ser destinada a una sola instalación sin
opción de moverla, la marca reconocida
Russell con sus distintas operaciones de
prueba afirma “esta tamizadora por su
suspensión de goma patentada en lugar de
resortes da un ruido mucho menor , hasta 69
dBA y presenta mayor precisión debido a
que todo el material fluye en los 4 tamices
proporcionando así una clasificación y
separación exacta”.
Industrias en la que es utilizado
La figura 3 muestra una tamizadora finex
Separator, la cual es deseada en muchas
Industrias como de Alimentos para
diferentes
ingredientes
de
comida,
chocolate, confitería; en la Química para
polvos químicos, polvos metálicos; en la
Farmacéutica para componentes activos y
una de sus grandes aplicaciones es en el
tratamiento de aguas residuales.
Desventajas
Además de sus múltiples ventajas, este tipo
de tamizadora presenta desventajas, entre las
que es pertinente mencionar, están: no
presenta un proceso continuo debido a que
es necesario el cambio de los tamices en un
determinado tiempo; no es útil para el
manejo de altos caudales por encima de los
100000 L/h, no tiene la capacidad de separar
solidos blandos y fibrosos de gran tamaño
como lo hacen sus versiones mejoradas
(Liquid Solid Separator).
Precio disponible en el mercado
El costo de este tipo de tamizadoras se
encuentra entre aproximadamente 5’000.000
- 18’000.000 de pesos.
Figura 3. Tamizadora Finex Separator
RUSSELL COMPACT SIEVE
Esta tamizadora es de tipo vibratorio, sirve
para tamizar solido-solido, pero también
puede tamizar solido-liquido, lo cual le da
una amplia gama de trabajo, esta tamizadora
nos brinda una gran capacidad de trabajo el
cual facilita mucho a las empresas su
utilización en la producción que se necesite,
es muy fácil su mantenimiento por lo tanto
ayuda en la producción, esta tamizadora se

6. TAMIZADO. EQUIPOS, CARACTERISTICAS Y OPERACION
Sebastián Ramírez1, Diana Duran2, Sebastián Ramírez Santiago Cordón3, Alejandra Hernández 4
OPERACIONES CON SÓLIDOS
FACULTAD DE INGENIERÍA
ING. QUÍMICA
DOC. ING. IVÁN RAMÍREZ MARÍN
UNIVERSIDAD DE AMÉRICA
NOVIEMBRE 2013
adapta a todas las condiciones de trabajo que
la persona necesite.
Su funcionamiento es muy fácil y sencillo,
ya que solo necesita estar instalada para
empezar su funcionamiento, esta solo tiene
un tamiz y dependiendo de lo que se quiera
separar se pone el tamiz, luego de esto se
prende y se agrega la solución que se
necesita tamizar.
Figura 4. Tamizadora Russell Compact Sieve
Ventajas:




Mejora la finura del producto
Tiene un fácil mantenimiento
Aumento en la producción
Su nivel de ruido es muy bajo
Desventajas:


No son de ciclo continuo
Alimentado muy complejo
Precio disponible en el mercado
Su precio está estimado entre 2000 y 2500
dólares.
Industrias:





Alimentación
Revestimientos: pigmentos de
pinturas
Química
Cerámicos
Medioambientales: tratamientos de
agua
III.
REFERENCIAS
ITESCAM. (s.f.). operaciones unitarias en
ingenieria quimica . Recuperado el 2 de
11 de 2013, de
http://www.itescam.edu.mx/principal/s
ylabus/fpdb/recursos/r92072.PDF
Russell. (s.f.). Russell Finex . Recuperado el 2 de
11 de 2013, de
http://www.russellfinex.com/industrialsieves.html
Russell, E. (s.f.). Direct Industry . Recuperado el
2 de 11 de 2013, de The Online
Industrial Exhibition:
http://pdf.directindustry.com/pdf/russe
ll-finex/finex-22/55023-168774.html
(ftp). Obtenido de
ftp://62.119.79.79/Marketing/From%20
Marina/contenido/02_absdoc/01_catal
ogo_productos/07_Equipos_para_pretr
atamiento/0_MONOSCREEN.pdf

7. TAMIZADO. EQUIPOS, CARACTERISTICAS Y OPERACION
Sebastián Ramírez1, Diana Duran2, Sebastián Ramírez Santiago Cordón3, Alejandra Hernández 4
OPERACIONES CON SÓLIDOS
FACULTAD DE INGENIERÍA
ING. QUÍMICA
DOC. ING. IVÁN RAMÍREZ MARÍN
UNIVERSIDAD DE AMÉRICA
NOVIEMBRE 2013
Russell, E. (s.f.). Russell compac sieve
Recuperado el 2 de 11 de 2013, de
http://www.russellfinex.com/industrialsieves/vibratory-sievesscreeners/compact-sieve
Bizama, C. (s.f.). Recuperdao el 12 de 11 de
2013, de
http://www.sisman.utm.edu.ec/libros/F
ACULTAD%20DE%20CIENCIAS%20MATE
M%C3%81TICAS%20F%C3%8DSICAS%2
0Y%20QU%C3%8DMICA
Russell, E. (s.f.). Russell Blow ThruRecuperado el
2 de 11 de 2013, de
http://www.russellfinex.es/tamizadoras
-industriales/cribas-vibrantes/blowthru-sieve
Russell, E. (s.f.). Airswept Sieve Recuperado el 2
de 11 de 2013, de
http://www.russellfinex.es/tamizadoras
-industriales/cribas-vibrantes/compactairswept-sieve
