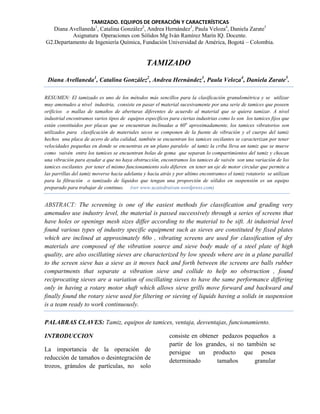

TAMIZADO. EQUIPOS DE OPERACIÓN Y CARACTERÍSTICAS
Diana Avellaneda1, Catalina González2, Andrea Hernández3, Paula Veloza4, Daniela Zarate5
Asignatura Operaciones con Sólidos Mg Iván Ramírez Marín IQ. Docente.
G2.Departamento de Ingeniería Química, Fundación Universidad de América, Bogotá – Colombia.

TAMIZADO
Diana Avellaneda1, Catalina González2, Andrea Hernández3, Paula Veloza4, Daniela Zarate5.
RESUMEN: El tamizado es uno de los métodos más sencillos para la clasificación granulométrica y se utilizar
muy amenudeo a nivel industria, consiste en pasar el material sucesivamente por una serie de tamices que poseen
orificios o mallas de tamaños de aberturas diferentes de acuerdo al material que se quiera tamizar. A nivel
industrial encontramos varios tipos de equipos específicos para ciertas industrias como lo son los tamices fijos que
están constituidos por placas que se encuentran inclinadas a 60 o aproximadamente, los tamices vibratorios son
utilizados para clasificación de materiales secos se componen de la fuente de vibración y el cuerpo del tamiz
hechos una placa de acero de alta calidad, también se encuentran los tamices oscilantes se caracterizan por tener
velocidades pequeñas en donde se encuentras en un plano paralelo al tamiz la criba lleva un tamiz que se mueve
como vaivén entre los tamices se encuentran bolas de goma que separan lo compartimientos del tamiz y chocan
una vibración para ayudar a que no haya obstrucción, encontramos los tamices de vaivén son una variación de los
tamices oscilantes por tener el mismo funcionamiento solo difieren en tener un eje de motor circular que permite a
las parrillas del tamiz moverse hacia adelanta y hacia atrás y por ultimo encontramos el tamiz rotatorio se utilizan
para la filtración o tamizado de líquidos que tengan una proporción de sólidos en suspensión es un equipo
preparado para trabajar de continuo. (ver www.ucatedraivan.wordpress.com)

ABSTRACT: The screening is one of the easiest methods for classification and grading very
amenudeo use industry level, the material is passed successively through a series of screens that
have holes or openings mesh sizes differ according to the material to be sift. At industrial level
found various types of industry specific equipment such as sieves are constituted by fixed plates
which are inclined at approximately 60o , vibrating screens are used for classification of dry
materials are composed of the vibration source and sieve body made of a steel plate of high
quality, are also oscillating sieves are characterized by low speeds where are in a plane parallel
to the screen sieve has a sieve as it moves back and forth between the screens are balls rubber
compartments that separate a vibration sieve and collide to help no obstruction , found
reciprocating sieves are a variation of oscillating sieves to have the same performance differing
only in having a rotary motor shaft which allows sieve grills move forward and backward and
finally found the rotary sieve used for filtering or sieving of liquids having a solids in suspension
is a team ready to work continuously.
PALABRAS CLAVES: Tamiz, equipos de tamices, ventaja, desventajas, funcionamiento.

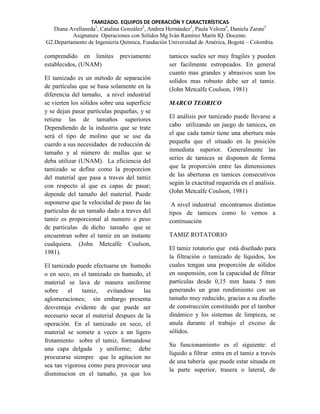

INTRODUCCION
La importancia de la operación de
reducción de tamaños o desintegración de
trozos, gránulos de partículas, no solo

consiste en obtener pedazos pequeños a
partir de los grandes, si no también se
persigue un producto que posea
determinado
tamaños
granular


comprendido en limites
establecidos, (UNAM)

previamente

El tamizado es un método de separación
de partículas que se basa solamente en la
diferencia del tamaño, a nivel industrial
se vierten los sólidos sobre una superficie
y se dejan pasar partículas pequeñas, y se
retiene las de tamaños superiores
Dependiendo de la industria que se trate
será el tipo de molino que se use da
cuerdo a sus necesidades de reducción de
tamaño y al número de mallas que se
deba utilizar (UNAM). La eficiencia del
tamizado se define como la proporcion
del material que pasa a traves del tamiz
con respecto al que es capas de pasar;
depende del tamaño del material. Puede
suponerse que la velocidad de paso de las
particulas de un tamaño dado a traves del
tamiz es proporcional al numero o peso
de particulas de dicho tamaño que se
encuentran sobre el tamiz en un instante
cualquiera. (John Metcalfe Coulson,
1981).
El tamizado puede efectuarse en humedo
o en seco, en el tamizado en humedo, el
material se lava de manera uniforme
sobre
el
tamiz,
evitandose
las
aglomeraciones; sin embargo presenta
desventaja evidente de que puede ser
necesario secar el material despues de la
operación. En el tamizado en seco, el
material se somete a veces a un ligero
frotamiento sobre el tamiz, formandose
una capa delgada y uniforme; debe
procurarse siempre que la agitacion no
sea tan vigorosa como para provocar una
disminucion en el tamaño, ya que los

tamices sueles ser muy fragiles y pueden
ser facilmente estropeados. En general
cuanto mas grandes y abrasivos sean los
solidos mas robusto debe ser el tamiz.
(John Metcalfe Coulson, 1981)
MARCO TEORICO
El análisis por tamizado puede llevarse a
cabo utilizando un juego de tamices, en
el que cada tamiz tiene una abertura más
pequeña que el situado en la posición
inmediata superior. Generalmente las
series de tamices se disponen de forma
que la proporción entre las dimensiones
de las aberturas en tamices consecutivos
según la exactitud requerida en el análisis.
(John Metcalfe Coulson, 1981)
A nivel industrial encontramos distintos
tipos de tamices como lo vemos a
continuación
TAMIZ ROTATORIO
El tamiz rotatorio que está diseñado para
la filtración o tamizado de líquidos, los
cuales tengan una proporción de sólidos
en suspensión, con la capacidad de filtrar
partículas desde 0,15 mm hasta 5 mm
generando un gran rendimiento con un
tamaño muy reducido, gracias a su diseño
de construcción constituido por el tambor
dinámico y los sistemas de limpieza, se
anula durante el trabajo el exceso de
sólidos.

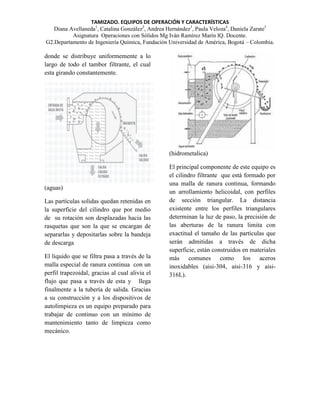

Su funcionamiento es el siguiente: el
líquido a filtrar entra en el tamiz a través
de una tubería que puede estar situada en
la parte superior, trasera o lateral, de


donde se distribuye uniformemente a lo
largo de todo el tambor filtrante, el cual
esta girando constantemente.

(hidrometalica)

(aguas)
Las partículas solidas quedan retenidas en
la superficie del cilindro que por medio
de su rotación son desplazadas hacia las
rasquetas que son la que se encargan de
separarlas y depositarlas sobre la bandeja
de descarga
El liquido que se filtra pasa a través de la
malla especial de ranura continua con un
perfil trapezoidal, gracias al cual alivia el
flujo que pasa a través de esta y llega
finalmente a la tubería de salida. Gracias
a su construcción y a los dispositivos de
autolimpieza es un equipo preparado para
trabajar de continuo con un mínimo de
mantenimiento tanto de limpieza como
mecánico.

El principal componente de este equipo es
el cilindro filtrante que está formado por
una malla de ranura continua, formando
un arrollamiento helicoidal, con perfiles
de sección triangular. La distancia
existente entre los perfiles triangulares
determinan la luz de paso, la precisión de
las aberturas de la ranura limita con
exactitud el tamaño de las partículas que
serán admitidas a través de dicha
superficie, están construidos en materiales
más comunes como los aceros
inoxidables (aisi-304, aisi-316 y aisi316L).


permite el paso de grandes flujos, el
diseño estructural permite la resistencia a
la corrosión, a altas temperaturas, altas
presiones y carga. (GEDAR).

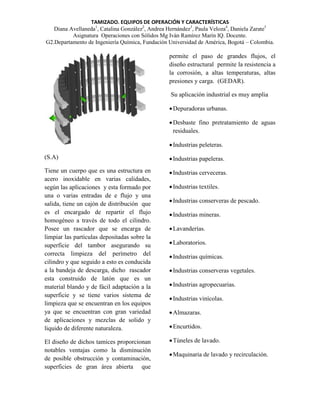

Su aplicación industrial es muy amplia
 Depuradoras urbanas.
 Desbaste fino pretratamiento de aguas
residuales.
 Industrias peleteras.
(S.A)

 Industrias papeleras.

Tiene un cuerpo que es una estructura en
acero inoxidable en varias calidades,
según las aplicaciones y esta formado por
una o varias entradas de e flujo y una
salida, tiene un cajón de distribución que
es el encargado de repartir el flujo
homogéneo a través de todo el cilindro.
Posee un rascador que se encarga de
limpiar las partículas depositadas sobre la
superficie del tambor asegurando su
correcta limpieza del perímetro del
cilindro y que seguido a esto es conducida
a la bandeja de descarga, dicho rascador
esta construido de latón que es un
material blando y de fácil adaptación a la
superficie y se tiene varios sistema de
limpieza que se encuentran en los equipos
ya que se encuentran con gran variedad
de aplicaciones y mezclas de solido y
liquido de diferente naturaleza.

 Industrias cerveceras.

El diseño de dichos tamices proporcionan
notables ventajas como la disminución
de posible obstrucción y contaminación,
superficies de gran área abierta que

 Industrias textiles.
 Industrias conserveras de pescado.
 Industrias mineras.
 Lavanderías.
 Laboratorios.
 Industrias químicas.
 Industrias conserveras vegetales.
 Industrias agropecuarias.
 Industrias vinícolas.
 Almazaras.
 Encurtidos.
 Túneles de lavado.
 Maquinaria de lavado y recirculación.

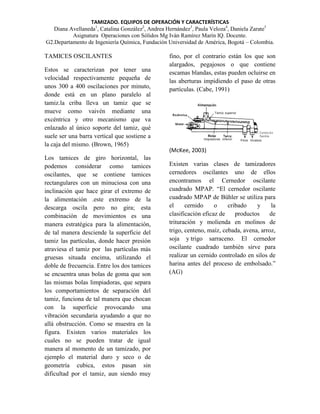

TAMICES OSCILANTES
Estos se caracterizan por tener una
velocidad respectivamente pequeña de
unos 300 a 400 oscilaciones por minuto,
donde está en un plano paralelo al
tamiz.la criba lleva un tamiz que se
mueve como vaivén mediante una
excéntrica y otro mecanismo que va
enlazado al único soporte del tamiz, qué
suele ser una barra vertical que sostiene a
la caja del mismo. (Brown, 1965)
Los tamices de giro horizontal, las
podemos considerar como tamices
oscilantes, que se contiene tamices
rectangulares con un minuciosa con una
inclinación que hace girar el extremo de
la alimentación .este extremo de la
descarga oscila pero no gira; esta
combinación de movimientos es una
manera estratégica para la alimentación,
de tal manera desciende la superficie del
tamiz las partículas, donde hacer presión
atraviesa el tamiz por las partículas más
gruesas situada encima, utilizando el
doble de frecuencia. Entre los dos tamices
se encuentra unas bolas de goma que son
las mismas bolas limpiadoras, que separa
los comportamientos de separación del
tamiz, funciona de tal manera que chocan
con la superficie provocando una
vibración secundaria ayudando a que no
allá obstrucción. Como se muestra en la
figura. Existen varios materiales los
cuales no se pueden tratar de igual
manera al momento de un tamizado, por
ejemplo el material duro y seco o de
geometría cubica, estos pasan sin
dificultad por el tamiz, aun siendo muy

fino, por el contrario están los que son
alargados, pegajosos o que contiene
escamas blandas, estas pueden ocluirse en
las aberturas impidiendo el paso de otras
partículas. (Cabe, 1991)

(McKee, 2003)
Existen varias clases de tamizadores
cernedores oscilantes uno de ellos
encontramos el Cernedor oscilante
cuadrado MPAP. “El cernedor oscilante
cuadrado MPAP de Bühler se utiliza para
el
cernido
o
cribado
y
la
clasificación eficaz de
productos
de
trituración y molienda en molinos de
trigo, centeno, maíz, cebada, avena, arroz,
soja y trigo sarraceno. El cernedor
oscilante cuadrado también sirve para
realizar un cernido controlado en silos de
harina antes del proceso de embolsado.”
(AG)


Exsiten varias ventajas que nos ofrece
estos equipos las cuales son:
 Alto rendimiento de cernido.
 Seguridad emplear de los productos
 Saneamiento perfecto
 Accionamiento duradero.

(AG)

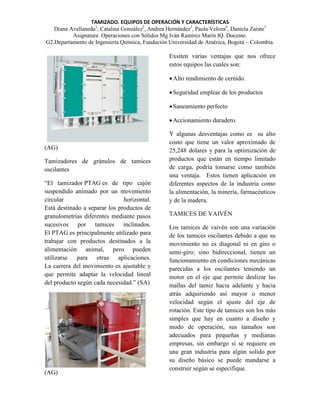

Tamizadores de gránulos de tamices
oscilantes
“El tamizador PTAG es de tipo cajón
suspendido animado por un movimiento
circular
horizontal.
Está destinado a separar los productos de
granulometrías diferentes mediante pasos
sucesivos por tamices inclinados.
El PTAG es principalmente utilizado para
trabajar con productos destinados a la
alimentación animal, pero pueden
utilizarse para otras aplicaciones.
La carrera del movimiento es ajustable y
que permite adaptar la velocidad lineal
del producto según cada necesidad.” (SA)

(AG)

Y algunas desventajas como es su alto
costo que tiene un valor aproximado de
25,248 dolares y para la optimización de
productos que están en tiempo limitado
de carga, podría tomarse como también
una ventaja. Estos tienen aplicación en
diferentes aspectos de la industria como
la alimentación, la minería, farmacéuticos
y de la madera.
TAMICES DE VAIVÉN
Los tamices de vaivén son una variación
de los tamices oscilantes debido a que su
movimiento no es diagonal ni en giro o
semi-giro; sino bidireccional, tienen un
funcionamiento en condiciones mecánicas
parecidas a los oscilantes teniendo un
motor en el eje que permite deslizar las
mallas del tamiz hacia adelante y hacia
atrás adquiriendo así mayor o menor
velocidad según el ajuste del eje de
rotación. Este tipo de tamices son los más
simples que hay en cuanto a diseño y
modo de operación, sus tamaños son
adecuados para pequeñas y medianas
empresas, sin embargo si se requiere en
una gran industria para algún solido por
su diseño básico se puede mandarse a
construir según se especifique.

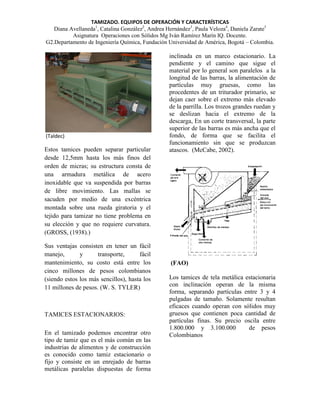

(Taldec)

Estos tamices pueden separar particular
desde 12,5mm hasta los más finos del
orden de micras; su estructura consta de
una armadura metálica de acero
inoxidable que va suspendida por barras
de libre movimiento. Las mallas se
sacuden por medio de una excéntrica
montada sobre una rueda giratoria y el
tejido para tamizar no tiene problema en
su elección y que no requiere curvatura.
(GROSS, (1938).)
Sus ventajas consisten en tener un fácil
manejo,
y
transporte,
fácil
mantenimiento, su costo está entre los
cinco millones de pesos colombianos
(siendo estos los más sencillos), hasta los
11 millones de pesos. (W. S. TYLER)

TAMICES ESTACIONARIOS:
En el tamizado podemos encontrar otro
tipo de tamiz que es el más común en las
industrias de alimentos y de construcción
es conocido como tamiz estacionario o
fijo y consiste en un enrejado de barras
metálicas paralelas dispuestas de forma

inclinada en un marco estacionario. La
pendiente y el camino que sigue el
material por lo general son paralelos a la
longitud de las barras, la alimentación de
partículas muy gruesas, como las
procedentes de un triturador primario, se
dejan caer sobre el extremo más elevado
de la parrilla. Los trozos grandes ruedan y
se deslizan hacia el extremo de la
descarga, En un corte transversal, la parte
superior de las barras es más ancha que el
fondo, de forma que se facilita el
funcionamiento sin que se produzcan
atascos. (McCabe, 2002).

(FAO)
Los tamices de tela metálica estacionaria
con inclinación operan de la misma
forma, separando partículas entre 3 y 4
pulgadas de tamaño. Solamente resultan
eficaces cuando operan con sólidos muy
gruesos que contienen poca cantidad de
partículas finas. Su precio oscila entre
1.800.000 y 3.100.000
de pesos
Colombianos

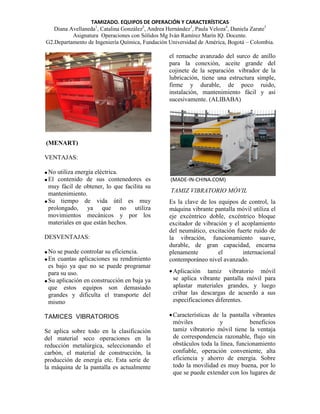

el remache avanzado del surco de anillo
para la conexión, aceite grande del
cojinete de la separación vibrador de la
lubricación, tiene una estructura simple,
firme y durable, de poco ruido,
instalación, mantenimiento fácil y así
sucesivamente. (ALIBABA)

(MENART)
VENTAJAS:
 No utiliza energía eléctrica.
 El contenido de sus contenedores es
muy fácil de obtener, lo que facilita su
mantenimiento.
 Su tiempo de vida útil es muy
prolongado, ya que no utiliza
movimientos mecánicos y por los
materiales en que están hechos.
DESVENTAJAS:
 No se puede controlar su eficiencia.
 En cuantas aplicaciones su rendimiento
es bajo ya que no se puede programar
para su uso.
 Su aplicación en construcción en baja ya
que estos equipos son demasiado
grandes y dificulta el transporte del
mismo
TAMICES VIBRATORIOS
Se aplica sobre todo en la clasificación
del material seco operaciones en la
reducción metalúrgica, seleccionando el
carbón, el material de construcción, la
producción de energía etc. Esta serie de
la máquina de la pantalla es actualmente

(MADE-IN-CHINA.COM)

TAMIZ VIBRATORIO MÓVIL
Es la clave de los equipos de control, la
máquina vibrante pantalla móvil utiliza el
eje excéntrico doble, excéntrico bloque
excitador de vibración y el acoplamiento
del neumático, excitación fuerte ruido de
la vibración, funcionamiento suave,
durable, de gran capacidad, encarna
plenamente
el
internacional
contemporáneo nivel avanzado.
 Aplicación tamiz vibratorio móvil
se aplica vibrante pantalla móvil para
aplastar materiales grandes, y luego
cribar las descargas de acuerdo a sus
especificaciones diferentes.
 Características de la pantalla vibrantes
móviles
y
beneficios
tamiz vibratorio móvil tiene la ventaja
de correspondencia razonable, flujo sin
obstáculos toda la línea, funcionamiento
confiable, operación conveniente, alta
eficiencia y ahorro de energía. Sobre
todo la movilidad es muy buena, por lo
que se puede extender con los lugares de


las materias primas o el lugar de la
construcción, y también puede hacer
juego múltiple, llegar a diferentes
requisitos del producto.
COMPOSICIÓN
DE
TAMIZ
VIBRATORIO MÓVIL Y PRINCIPIO DE
FUNCIONAMIENTO
tamiz vibratorio móvil (trituración portátil
y cribado) se compone de la estación de
trituración y cribado primario y uno
secundario, cinta transportadora, etc cada
estación de trituración es una unidad de
trabajo independiente, pueden asumir
respectivamente
sus
diferentes
responsabilidad, y la cinta transportadora
es responsable para el material de
transmisión y acumulando entre cada
planta de trituración. (INDUSTRY)
TAMIZADORAS
CIRCULARES

INDUSTRIALES

Preparadas para trabajar indistintamente
con productos líquidos o sólidos, las
tamizadoras industriales circulares FTI
están fabricadas en acero inoxidable
(AISI 304 o AISI 316, según el pedido).
Sus cuerpos circulares facilitan el cambio
de los tamices o la ampliación de los
niveles de tamizado. Los cuerpos
disponen de una salida lateral por donde
se descargan las diferentes fracciones de
producto obtenidas. Están dotadas de un
motor de masas excéntricas ajustables que
permite regular el comportamiento del
producto sobre la malla del tamiz
generando un movimiento tridimensional,
vibrante y de balanceo.

(ALIBABA)
CARACTERÍSTICAS
TAMIZADORAS
CIRCULARES

DE
LAS
INDUSTRIALES

 Eficiencia de cribado hasta un 99%.
 No hay destrucción de partículas en los
productos sensibles.
 Alta calidad de los resultados de
detección de los ingresos más altos para
los productos calificados.
 Carga de la pantalla superior específica
en comparación con los sistemas de
vibración.
 Movimiento de la pantalla estable
incluso a plena carga.
 Tumbling movimiento indefinidamente
ajustable, resultando en un control
preciso del tiempo de permanencia en la
pantalla, la capacidad y la eficacia de la
investigación se pueden coordinar y
optimizar.

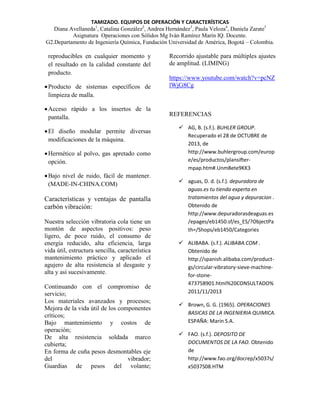

 El movimiento de la pantalla se puede
grabar, por lo tanto, los datos de
funcionamiento
óptimas
son


reproducibles en cualquier momento y
el resultado en la calidad constante del
producto.
 Producto de sistemas específicos de
limpieza de malla.
 Acceso rápido a los insertos de la
pantalla.
 El diseño modular permite diversas
modificaciones de la máquina.
 Hermético al polvo, gas apretado como
opción.
 Bajo nivel de ruido, fácil de mantener.
(MADE-IN-CHINA.COM)

Características y ventajas de pantalla
carbón vibración:
Nuestra selección vibratoria cola tiene un
montón de aspectos positivos: peso
ligero, de poco ruido, el consumo de
energía reducido, alta eficiencia, larga
vida útil, estructura sencilla, característica
mantenimiento práctico y aplicado el
agujero de alta resistencia al desgaste y
alta y así sucesivamente.
Continuando con el compromiso de
servicio;
Los materiales avanzados y procesos;
Mejora de la vida útil de los componentes
críticos;
Bajo mantenimiento y costos de
operación;
De alta resistencia soldada marco
cubierta;
En forma de cuña pesos desmontables eje
del
vibrador;
Guardias de pesos del volante;

Recorrido ajustable para múltiples ajustes
de amplitud. (LIMING)
https://www.youtube.com/watch?v=pcNZ
lWjG8Cg

REFERENCIAS
 AG, B. (s.f.). BUHLER GROUP.
Recuperado el 28 de OCTUBRE de
2013, de
http://www.buhlergroup.com/europ
e/es/productos/plansiftermpap.htm#.Unm8ete9KK3
 aguas, D. d. (s.f.). depuradora de
aguas.es tu tienda experta en
tratamientos del agua y depuracion .
Obtenido de
http://www.depuradorasdeaguas.es
/epages/eb1450.sf/es_ES/?ObjectPa
th=/Shops/eb1450/Categories
 ALIBABA. (s.f.). ALIBABA.COM .
Obtenido de
http://spanish.alibaba.com/productgs/circular-vibratory-sieve-machinefor-stone473758901.html%20CONSULTADO%
2011/11/2013
 Brown, G. G. (1965). OPERACIONES
BASICAS DE LA INGENIERIA QUIMICA.
ESPAÑA: Marin S.A.
 FAO. (s.f.). DEPOSITO DE
DOCUMENTOS DE LA FAO. Obtenido
de
http://www.fao.org/docrep/x5037s/
x5037S08.HTM

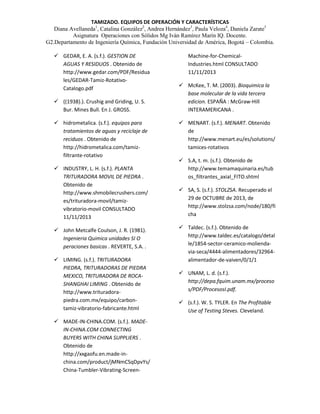

 GEDAR, E. A. (s.f.). GESTION DE
AGUAS Y RESIDUOS . Obtenido de
http://www.gedar.com/PDF/Residua
les/GEDAR-Tamiz-RotativoCatalogo.pdf
 ((1938).). Crushig and Griding, U. S.
Bur. Mines Bull. En J. GROSS.
 hidrometalica. (s.f.). equipos para
tratamientos de aguas y reciclaje de
reciduos . Obtenido de
http://hidrometalica.com/tamizfiltrante-rotativo
 INDUSTRY, L. H. (s.f.). PLANTA
TRITURADORA MOVIL DE PIEDRA .
Obtenido de
http://www.shmobilecrushers.com/
es/trituradora-movil/tamizvibratorio-movil CONSULTADO
11/11/2013
 John Metcalfe Coulson, J. R. (1981).
Ingenieria Quimica unidades SI O
peraciones basicas . REVERTE, S.A. .
 LIMING. (s.f.). TRITURADORA
PIEDRA, TRITURADORAS DE PIEDRA
MEXICO, TRITURADORA DE ROCASHANGHAI LIMING . Obtenido de
http://www.trituradorapiedra.com.mx/equipo/carbontamiz-vibratorio-fabricante.html
 MADE-IN-CHINA.COM. (s.f.). MADEIN-CHINA.COM CONNECTING
BUYERS WITH CHINA SUPPLIERS .
Obtenido de
http://xxgaofu.en.made-inchina.com/product/jMNmCSqDpvYs/
China-Tumbler-Vibrating-Screen-

Machine-for-ChemicalIndustries.html CONSULTADO
11/11/2013
 McKee, T. M. (2003). Bioquimica la
base molecular de la vida tercera
edicion. ESPAÑA : McGraw-Hill
INTERAMERICANA .
 MENART. (s.f.). MENART. Obtenido
de
http://www.menart.eu/es/solutions/
tamices-rotativos
 S.A, t. m. (s.f.). Obtenido de
http://www.temamaquinaria.es/tub
os_filtrantes_axial_FITO.shtml
 SA, S. (s.f.). STOLZSA. Recuperado el
29 de OCTUBRE de 2013, de
http://www.stolzsa.com/node/180/fi
cha
 Taldec. (s.f.). Obtenido de
http://www.taldec.es/catalogo/detal
le/1854-sector-ceramico-moliendavia-seca/4444-alimentadores/32964alimentador-de-vaiven/0/1/1
 UNAM, L. d. (s.f.).
http://depa.fquim.unam.mx/proceso
s/PDF/ProcesosI.pdf.
 (s.f.). W. S. TYLER. En The Profitable
Use of Testing Steves. Cleveland.

Tamizado 1

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Tamizado 1

Más de ivanramma

Tamizado 1
