1. TECNOLOGÍAS DE
GRUPOS
OCAMPO FRANCO DAVID ALEJANDRO
LOPEZ ACEVEDO ISABEL DE MONTZERRAT
GUTIERREZ GALVAN ROBERTO
SANCHEZ GONZALEZ GONZALO

2. ANTECEDENTES HISTORICOS
Este concepto de tecnologías de grupos se ha practicado en diversas formas y grados
en todo el mundo. En las décadas de 1950 y 1960 muchos países se interesaron en
ella. En la manufactura de principios de siglo se usó un sistema de clasificación y
codificación desarrollado por F.W. Taylor para la formación de familias de grupos.
En años recientes, la industria manufacturera avanzada pareció sufrir una revolución
en el área de mejoramiento de su productividad de fabricación.

3. CONCEPTO DE
TECNOLOGÍAS DE
GRUPOS

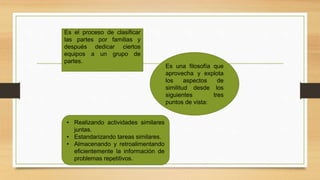

4. Es el proceso de clasificar
las partes por familias y
después dedicar ciertos
equipos a un grupo de
partes.
Es una filosofía que
aprovecha y explota
los aspectos de
similitud desde los
siguientes tres
puntos de vista:
• Realizando actividades similares
juntas.
• Estandarizando tareas similares.
• Almacenando y retroalimentando
eficientemente la información de
problemas repetitivos.

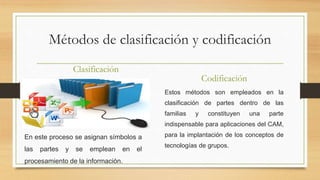

5. Métodos de clasificación y codificación
Clasificación
En este proceso se asignan símbolos a
las partes y se emplean en el
procesamiento de la información.
Codificación
Estos métodos son empleados en la
clasificación de partes dentro de las
familias y constituyen una parte
indispensable para aplicaciones del CAM,
para la implantación de los conceptos de
tecnologías de grupos.

6. Tipos y características de los códigos de
tecnologías de grupos.

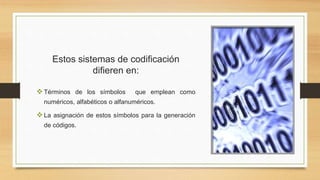

7. Estos sistemas de codificación
difieren en:
Términos de los símbolos que emplean como
numéricos, alfabéticos o alfanuméricos.
La asignación de estos símbolos para la generación
de códigos.

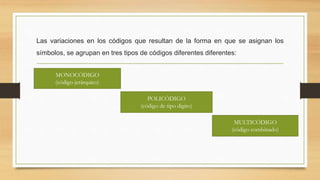

8. Las variaciones en los códigos que resultan de la forma en que se asignan los
símbolos, se agrupan en tres tipos de códigos diferentes diferentes:
MONOCÓDIGO
(código jerárquico)
POLICÓDIGO
(código de tipo digito)
MULTICÓDIGO
(código combinado)

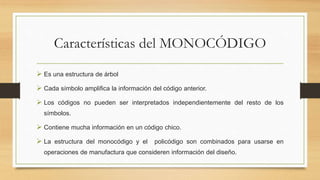

9. Características del MONOCÓDIGO
 Es una estructura de árbol
 Cada símbolo amplifica la información del código anterior.
 Los códigos no pueden ser interpretados independientemente del resto de los
símbolos.
 Contiene mucha información en un código chico.
 La estructura del monocódigo y el policódigo son combinados para usarse en
operaciones de manufactura que consideren información del diseño.

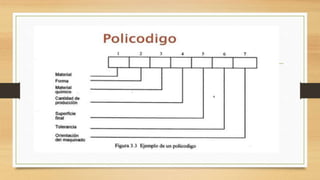

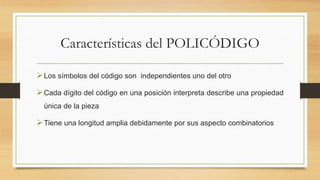

11. Características del POLICÓDIGO
Los símbolos del código son independientes uno del otro
Cada dígito del código en una posición interpreta describe una propiedad
única de la pieza
Tiene una longitud amplia debidamente por sus aspecto combinatorios

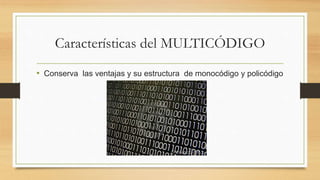

13. Características del MULTICÓDIGO
• Conserva las ventajas y su estructura de monocódigo y policódigo

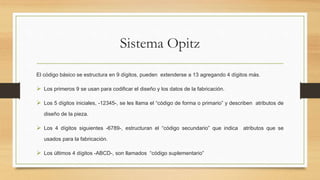

14. Sistema Opitz
El código básico se estructura en 9 dígitos, pueden extenderse a 13 agregando 4 dígitos más.
 Los primeros 9 se usan para codificar el diseño y los datos de la fabricación.
 Los 5 dígitos iniciales, -12345-, se les llama el “código de forma o primario” y describen atributos de
diseño de la pieza.
 Los 4 dígitos siguientes -6789-, estructuran el “código secundario” que indica atributos que se
usados para la fabricación.
 Los últimos 4 dígitos -ABCD-, son llamados “código suplementario”

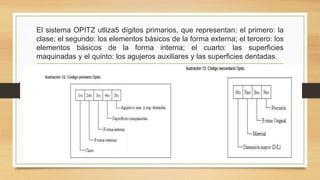

15. El sistema OPITZ utliza5 dígitos primarios, que representan: el primero: la
clase; el segundo: los elementos básicos de la forma externa; el tercero: los
elementos básicos de la forma interna; el cuarto: las superficies
maquinadas y el quinto: los agujeros auxiliares y las superficies dentadas.
