1. Procesos de Bioseparación
Universidad Politécnica del Estado de
Morelos
M.C. Guillermo Garibay Benítez
Teoría de la Centrifugación

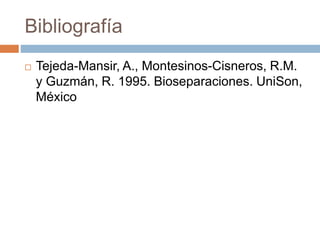

2. Bibliografía
 Tejeda-Mansir, A., Montesinos-Cisneros, R.M.
y Guzmán, R. 1995. Bioseparaciones. UniSon,
México

3. Ley de Stokes
 La velocidad de sedimentación de una partícula
esférica en un medio con Reynolds menores a 1
esta descrita por la ley de Stokes.
 Cuando se aplica una fuerza a una partícula en
un medio continuo ésta se acelera (F = ma), hasta
que alcanza una velocidad a la cual la resistencia
a su movimiento iguala a la fuerza aplicada.
 En una sedimentación libre, la fuerza que actúa
sobre la partícula es la de la gravedad, y en una
sedimentación centrífuga la fuerza es la del
campo centrífugo.

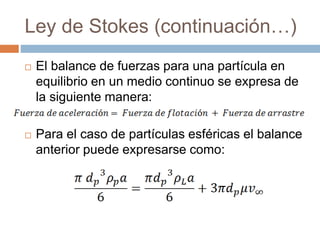

4. Ley de Stokes (continuación…)
 El balance de fuerzas para una partícula en
equilibrio en un medio continuo se expresa de
la siguiente manera:
 Para el caso de partículas esféricas el balance
anterior puede expresarse como:

5. Donde…
 dp: diámetro de la partícula
 ρp: densidad de la partícula
 a: aceleración
 ρL: densidad del fluido
 μ: viscosidad del fluido
 v∞: velocidad terminal de la esfera

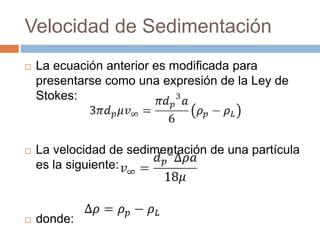

6. Velocidad de Sedimentación
 La ecuación anterior es modificada para
presentarse como una expresión de la Ley de
Stokes:
 La velocidad de sedimentación de una partícula
es la siguiente:
 donde:

7. Sedimentación por acción de la
gravedad
 De acuerdo a la ley de Stokes, si la
aceleración es de la gravedad:
 Donde:
 a = g: aceleración de la gravedad
 vg: velocidad de sedimentación en un campo
gravitacional

8. Sedimentación Centrífuga
 En estos equipos la velocidad de
sedimentación es mayor debido a que los
equipos producen una mayor aceleración de
las partículas:
 Donde:
 a = ω2r: aceleración centrífuga
 ω: velocidad de rotación en radianes
 r: distancia radial del eje de rotación a la partícula

9. Separación Centrífuga
Diferencial
 Este principio se basa en las diferentes
velocidades de sedimentación de las
partículas.
 La velocidad de sedimentación esta dada por:

10.  La expresión anterior puede ser utilizada para
el cálculo del tiempo de sedimentación
integrando entre los límites:
 t=0 r=R1
 t=t r=R2
 Una vez realizada la integración se obtiene la
expresión siguiente:

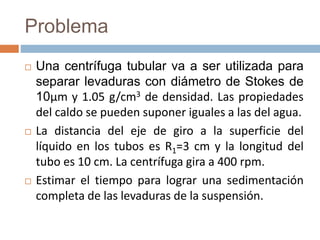

11. Problema
 Una centrífuga tubular va a ser utilizada para
separar levaduras con diámetro de Stokes de
10μm y 1.05 g/cm3 de densidad. Las propiedades
del caldo se pueden suponer iguales a las del agua.
 La distancia del eje de giro a la superficie del
líquido en los tubos es R1=3 cm y la longitud del
tubo es 10 cm. La centrífuga gira a 400 rpm.
 Estimar el tiempo para lograr una sedimentación
completa de las levaduras de la suspensión.

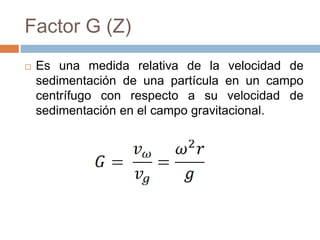

12. Factor G (Z)
 Es una medida relativa de la velocidad de
sedimentación de una partícula en un campo
centrífugo con respecto a su velocidad de
sedimentación en el campo gravitacional.

13.  G puede referirse a un radio característico el
cual generalmente es el radio exterior del
campo centrífugo.
 Se puede desarrollar expresiones prácticas
como:
 Donde N esta en rpm, el diámetro del tazón de
la centrífuga D en mm y G es adimensional.

14. Diseño de Centrífugas
Tubulares
 Para producir un líquido
libre de sólidos, el tiempo
de sedimentación en el
equipo debe ser igual o
menor al tiempo de
residencia de las
partículas impuesto por el
flujo o gasto volumétrico.

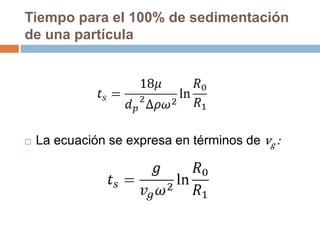

15. Tiempo para el 100% de sedimentación
de una partícula
 La ecuación se expresa en términos de vg :

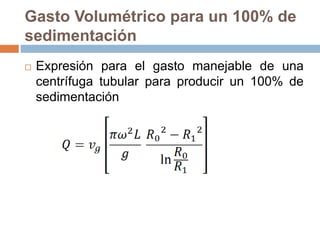

16. Gasto Volumétrico para un 100% de
sedimentación
 Expresión para el gasto manejable de una
centrífuga tubular para producir un 100% de
sedimentación

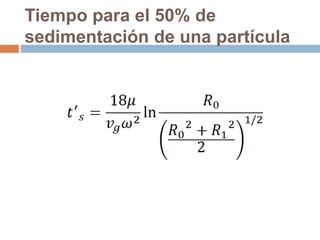

17. Tiempo para el 50% de
sedimentación de una partícula

18. Gasto Volumétrico para un 50%
de sedimentación
 Expresión para el gasto manejable de una
centrífuga tubular para producir un 50% de
sedimentación

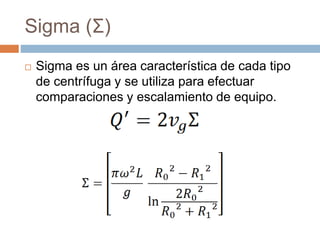

19. Sigma (Σ)
 Sigma es un área característica de cada tipo
de centrífuga y se utiliza para efectuar
comparaciones y escalamiento de equipo.

20. Problema
 Una centrífuga tubular de 12.4 x 72.5 cm gira a
una velocidad tal que genera un campo de
15,600 G. La película que forma el líquido al
girar tiene un espesor de 5 cm.
 Estimar el gasto volumétrico que puede manejar
este equipo en la separación de restos celulares
de E. coli que presentan un diámetro promedio
de 0.25 μm y se encuentran en una solución de 4 cP
de viscosidad. La diferencia de densidad entre las
partículas y la solución es de 0.03 g/cm3.

21. Problema
 Al separar células de E. coli de un caldo diluido en una
centrífuga tubular, se obtiene un líquido claro bajo las
siguientes condiciones:
 Calcular el gasto volumétrico para el 100 y el 50%
manejado en la separación de células.
Propiedades del Caldo Carac. Centrífuga
μ 0.001 N s/m2 N 20,000 rpm
Δρ 50 Kg/m3 R0 0.022 m
R1 0.011 m
dp 10-6 m L 0.2 m

22. CENTRÍFUGA DE
DISCOS

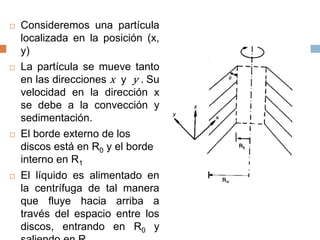

23.  Consideremos una partícula
localizada en la posición (x,
y)
 La partícula se mueve tanto
en las direcciones x y y . Su
velocidad en la dirección x
se debe a la convección y
sedimentación.
 El borde externo de los
discos está en R0 y el borde
interno en R1
 El líquido es alimentado en
la centrífuga de tal manera
que fluye hacia arriba a
través del espacio entre los
discos, entrando en R0 y

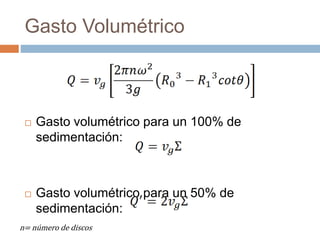

24. Gasto Volumétrico
 Gasto volumétrico para un 100% de
sedimentación:
 Gasto volumétrico para un 50% de
sedimentación:
n= número de discos

25.  Estimar el gasto volumétrico para producir un
líquido claro de E. coli en una centrífuga de
discos bajo las siguientes condiciones:
Problema
DATOS CENTRÍFUGA DATOS CALDO
Radio externo 8.1 cm Diámetro
celular
0.8 μm
Radio interno 3.6 cm Densidad
celular
1.05 g/cm3
Número de
discos
72 Densidad del
medio
1.02 g/cm3
Velocidad 8,400 rpm Viscosidad 1.02x10-3
Kg/ms
Ángulo 38°

26. ESCALAMIENTO

27. Escalamiento basado en el tiempo
equivalente de centrifugación
 Determinar el producto Gt (dado por
)
 t es el tiempo necesario para producir una
centrifugación aceptable, de tal manera que la
igualdad: G1t1 = G2t2 puede ser utilizada como
un criterio de escalamiento. Los subíndices 1
y 2 se refieren a las escalas estudiadas.

28. Condiciones de Centrifugación de
algunos sólidos
Sólidos Gt (106 s)
Células Eucariotas,
Cloroplastos
0.3
Restos celulares de
eucariotas, Núcleo celular
2
Proteína precipitada 9
Bacterias, Mitocondria 18
Restos celulares
bacterianos
54
Lisosomas, ribosomas,
polisomas
1100

29. Factor Sigma
 Este factor es empleado para escalar equipos con
similitud geométrica.
 Este escalamiento supone que para una misma
velocidad de sedimentación de las partículas es
independiente de la escala.
 Utilizando se obtiene:

30. Problema
 Una centrífuga de discos de laboratorio
produce un sobrenadante claro con una
alimentación de 2.1 L/h de una solución
diluida de células. El área característica de la
centrífuga es de 233 m2
 Estimar el área necesaria para manejar un
flujo de 1,000 L/h en una centrífuga similar.
