1. LENTES
ASTIGMÁTICAS
Leo Daniel Ortiz Calderón
Residente de Primer Año

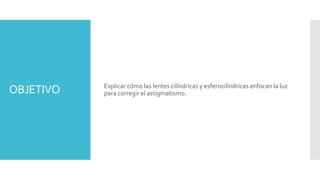

2. OBJETIVO Explicar cómo las lentes cilíndricas y esferocilíndricas enfocan la luz
para corregir el astigmatismo.

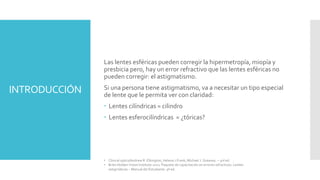

3. INTRODUCCIÓN
Las lentes esféricas pueden corregir la hipermetropía, miopía y
presbicia pero, hay un error refractivo que las lentes esféricas no
pueden corregir: el astigmatismo.
Si una persona tiene astigmatismo, va a necesitar un tipo especial
de lente que le permita ver con claridad:
 Lentes cilíndricas = cilindro
 Lentes esferocilíndricas = ¿tóricas?
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.

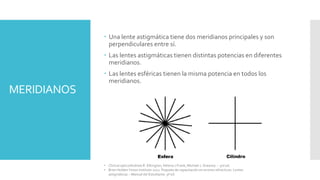

4. MERIDIANOS
 Una lente astigmática tiene dos meridianos principales y son
perpendiculares entre sí.
 Las lentes astigmáticas tienen distintas potencias en diferentes
meridianos.
 Las lentes esféricas tienen la misma potencia en todos los
meridianos.
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.

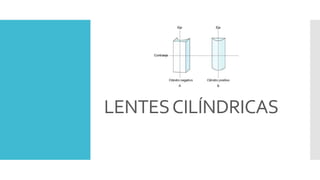

5. LENTESCILÍNDRICAS

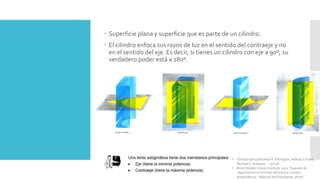

6.  Superficie plana y superficie que es parte de un cilindro.
 El cilindro enfoca sus rayos de luz en el sentido del contraeje y no
en el sentido del eje. Es decir, si tienes un cilindro con eje a 90º, su
verdadero poder está a 180º.
• Clinical optics/Andrew R. Elkington, Helena J.Frank,
Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de
capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.

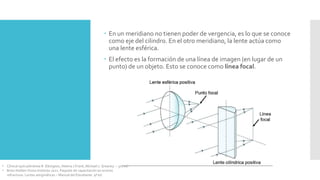

7.  En un meridiano no tienen poder de vergencia, es lo que se conoce
como eje del cilindro. En el otro meridiano, la lente actúa como
una lente esférica.
 El efecto es la formación de una línea de imagen (en lugar de un
punto) de un objeto. Esto se conoce como línea focal.
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores
refractivos. Lentes astigmáticas – Manual del Estudiante. 9ª ed.

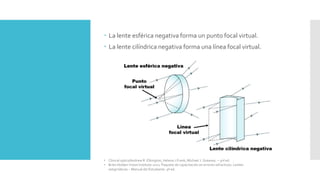

8.  La lente esférica negativa forma un punto focal virtual.
 La lente cilíndrica negativa forma una línea focal virtual.
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.

9. LENTES
ESFEROCILÍNDRICAS
(¿TÓRICAS?)

10. Una lente cilíndrica se toma de un extremo y se dobla de manera
que el eje XY se convierta en el arco de un círculo. La lente cilíndrica
que teníamos ahora se encuentra doblada en sus meridianos
horizontal y vertical, pero no en la misma cantidad. Pueden ser
consideradas como:
 Dos lentes cilíndricas que han sido pegadas perpendicularmente
(90º)
 Una lente esférica pegada a una lente cilíndrica
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.
• https://es.wikipedia.org/wiki/Lente_t%C3%B3rica

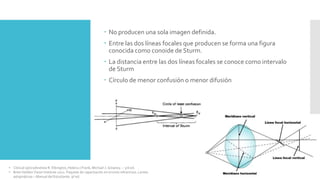

11.  No producen una sola imagen definida.
 Entre las dos líneas focales que producen se forma una figura
conocida como conoide de Sturm.
 La distancia entre las dos líneas focales se conoce como intervalo
de Sturm
 Círculo de menor confusión o menor difusión
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.

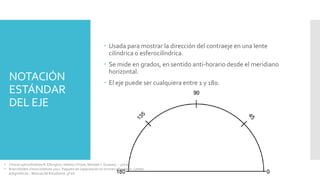

12. NOTACIÓN
ESTÁNDAR
DEL EJE
 Usada para mostrar la dirección del contraeje en una lente
cilíndrica o esferocilíndrica.
 Se mide en grados, en sentido anti-horario desde el meridiano
horizontal.
 El eje puede ser cualquiera entre 1 y 180.
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.

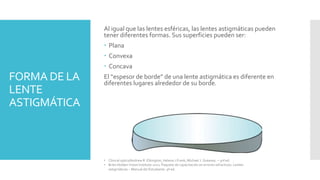

13. FORMA DE LA
LENTE
ASTIGMÁTICA
Al igual que las lentes esféricas, las lentes astigmáticas pueden
tener diferentes formas. Sus superficies pueden ser:
 Plana
 Convexa
 Concava
El “espesor de borde” de una lente astigmática es diferente en
diferentes lugares alrededor de su borde.
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.

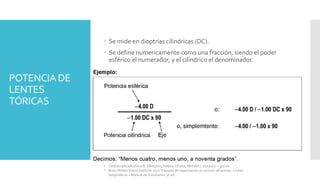

14. POTENCIA DE
LENTES
TÓRICAS
 Se mide en dioptrías cilindricas (DC).
 Se define numericamente como una fracción, siendo el poder
esférico el numerador, y el cilíndrico el denominador.
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.

15. EQUIVALENTE
ESFÉRICO

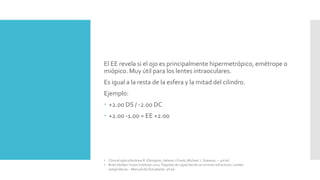

16. El EE revela si el ojo es principalmente hipermetrópico, emétrope o
miópico. Muy útil para los lentes intraoculares.
Es igual a la resta de la esfera y la mitad del cilindro.
Ejemplo:
 +2.00 DS / -2.00 DC
 +2.00 -1.00 = EE +2.00
• Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J. Greaney. – 3rd ed.
• Brien Holden Vision Institute 2021. Paquete de capacitación en errores refractivos. Lentes
astigmáticas – Manual del Estudiante. 9ª ed.

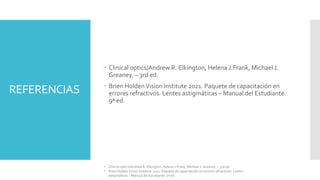

17. REFERENCIAS
 Clinical optics/Andrew R. Elkington, Helena J.Frank, Michael J.
Greaney. – 3rd ed.
 Brien HoldenVision Institute 2021. Paquete de capacitación en
errores refractivos. Lentes astigmáticas – Manual del Estudiante.
9ª ed.
