El torno copiador permite reproducir piezas siguiendo el perfil de una plantilla guía a través de un palpador sensible. Funciona hidráulicamente y electrónicamente para tornear piezas con diferentes diámetros de forma automática. Se usa para piezas forjadas, fundidas, de madera o mármol, siendo útil para acabados artísticos como columnas decorativas.

1. Torno Copiador

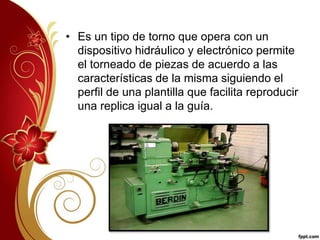

2. • Es un tipo de torno que opera con un
dispositivo hidráulico y electrónico permite
el torneado de piezas de acuerdo a las
características de la misma siguiendo el
perfil de una plantilla que facilita reproducir
una replica igual a la guía.

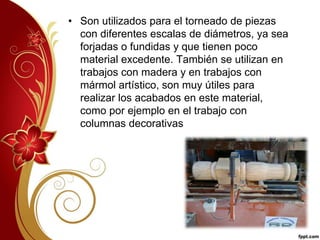

3. • Son utilizados para el torneado de piezas
con diferentes escalas de diámetros, ya sea
forjadas o fundidas y que tienen poco
material excedente. También se utilizan en
trabajos con madera y en trabajos con
mármol artístico, son muy útiles para
realizar los acabados en este material,
como por ejemplo en el trabajo con
columnas decorativas

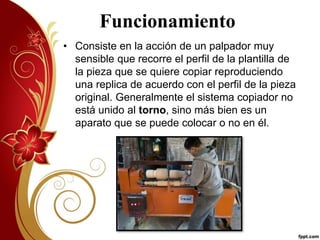

4. Funcionamiento
• Consiste en la acción de un palpador muy
sensible que recorre el perfil de la plantilla de
la pieza que se quiere copiar reproduciendo
una replica de acuerdo con el perfil de la pieza
original. Generalmente el sistema copiador no
está unido al torno, sino más bien es un
aparato que se puede colocar o no en él.

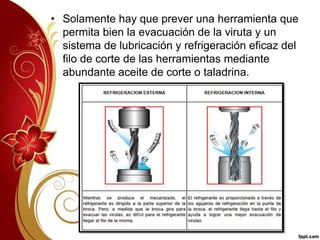

5. • Solamente hay que prever una herramienta que
permita bien la evacuación de la viruta y un
sistema de lubricación y refrigeración eficaz del
filo de corte de las herramientas mediante
abundante aceite de corte o taladrina.

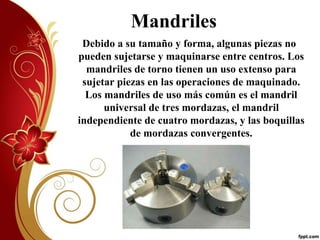

6. Mandriles
Debido a su tamaño y forma, algunas piezas no
pueden sujetarse y maquinarse entre centros. Los
mandriles de torno tienen un uso extenso para
sujetar piezas en las operaciones de maquinado.
Los mandriles de uso más común es el mandril
universal de tres mordazas, el mandril
independiente de cuatro mordazas, y las boquillas
de mordazas convergentes.

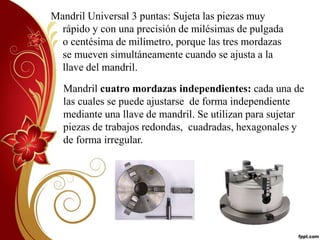

7. Mandril Universal 3 puntas: Sujeta las piezas muy
rápido y con una precisión de milésimas de pulgada
o centésima de milímetro, porque las tres mordazas
se mueven simultáneamente cuando se ajusta a la
llave del mandril.
Mandril cuatro mordazas independientes: cada una de
las cuales se puede ajustarse de forma independiente
mediante una llave de mandril. Se utilizan para sujetar
piezas de trabajos redondas, cuadradas, hexagonales y
de forma irregular.

8. Lunetas y husillos
Luneta fija: se utiliza para soportar piezas largas
sujetan en mandril o entre centros del torno.
Luneta móvil: puesta sobre la montura, viaja junto a
un carro longitudinal para evitar que la pieza salte
hacia arriba y fuera del alcance de la herramienta
de corte.
