1. EL TORNO
ƒ Torno
ƒ Torno
TIPOS DE TORNO
paralelo, mecánico o de taller
Vertical
ƒ Torno con Disp itivo Copiador
ƒ Torno Automático
ƒ Torno de Control Numérico
ƒ Centros de Mecanizado
MFZG/09
ƒ Torno Revolver

2. h i t l
EL TORNO
TORNO VERTICAL
ƒ Torno diseñado para mecanizar piezas de grandes dimensiones
ƒ Tienen el eje dispuesto verticalmente y el plato giratorio sobre un plano
horizontal
ƒ Actualmente la mayoría de tornos verticales que se construyen van guiados
por control numérico por computadora (CNC) MFZG/09

3. EL TORNO
TORNO REVOLVER
ƒ Pueden trabajar varias herramientas de forma simultánea
de disminuir el tiempo total de mecanizado
con el fin
MFZG/09
ƒ Torno revolver: horizontal y vertical
ƒ Torno de semi – producción

4. EL TORNO
TORNO CON DISPOSITIVO COPIADOR
MFZG/09

5. EL TORNO
TORNO CON DISPOSITIVO COPIADOR
ƒ Se llama torno copiador a un tipo de torno que operando con un
dispositivo hidráulico permite el mecanizado de piezas siguiendo el
perfil de una plantilla que reproduce el perfil de la pieza
ƒ Torno de semi – producción
MFZG/09

6. EL TORNO

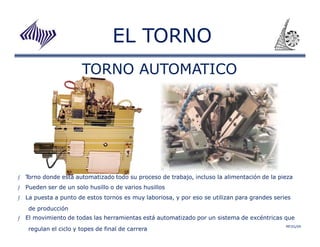

ƒ Torno donde está automatizado todo su proceso de trabajo, incluso la alimentación de la pieza
ƒ Pueden ser de un solo husillo o de varios husillos
ƒ La puesta a punto de estos tornos es muy laboriosa, y por eso se utilizan para grandes series
de producción
TORNO AUTOMATICO
ƒ El movimiento de todas las herramientas está automatizado por un sistema de excéntricas que
MFZG/09 regulan el ciclo y topes de final de carrera

7. EL TORNO
TORNO DE CONTROL NUMERICO
ƒ Es un tipo de máquina herramienta de la familia de los tornos que actúa guiado
por una computadora que ejecuta programas controlados por medio de datos
alfa-numéricos, teniendo en cuenta los ejes cartesianos X,Y,Z
ƒ Su rentabilidad depende del tipo de pieza que se mecanice y de la cantidad de
piezas que se tengan que mecanizar en una serie MFZG/09

8. EL TORNO
MFZG/09
CENTROS DE MECANIZADO

9. í
EL TORNO
Carburos
ƒ MFZG/09
HERRAMIENTAS PARA TORNEAR
Propiedades de las herramientas
de corte:
ƒ Dureza
ƒ Tenacidad
ƒ Resistencia al desgaste
ƒ Resistencia en caliente
ƒ Estabilidad química
Materiales de las herramientas de
corte:
ƒ Acero no aleado o de bajo C
ƒ Acero rápido HSS
ƒ Cerámicos
ƒ Diamantes

10. EL TORNO
MFZG/09
HERRAMIENTAS PARA TORNEAR

11. Siendo dicha plaquita de metal
duro (carburo metálico), que se
suelda a los mangos o soporte
para obtener las herramientas
de torneado exterior (refrentar,
cilindrar, tronzar, ranurar y
roscar) y las l de torneado
t d
interior
EL TORNO
Herramientas de
soldada
plaquita
MFZG/09
HERRAMIENTAS PARA TORNEAR

12. EL TORNO
Herramientas de insertos
Constan de un
porta-herramientas
en el que se coloca
una placa de metal
duro.
Las placas para insertos, tienen diversas
formas, medidas, ángulos, geometrías y
radios de punta.
Todas T d las especificaciones ifi i de las l
placas
vienen reflejadas por un código, formado
por una serie de letras y números.
MFZG/09
HERRAMIENTAS PARA TORNEAR

13. EL TORNO
TORNEADO DE CONOS EXTERNOS
1. Desplazamiento de la punta del cabezal móvil
ƒ El desplazamiento del
cabezal móvil no debe
exceder 1/50 la longitud
de la pieza de trabajo
ƒ Para conos largos y
esbeltos
ƒ Avance automático
MFZG/09

14. EL TORNO
TORNEADO DE CONOS EXTERNOS
2. Con regla guía o pantógrafo
ƒ El accesorio va fijo a la bancada
ƒ Avance transversal automático
MFZG/09

15. EL TORNO
TORNEADO DE CONOS EXTERNOS
3. Giro del Carro
superior
ƒ Ubicar la herramienta a
la altura adecuada
ƒ Calcular ángulo de
ajuste
ƒ Para conos cortos
ƒ Avance manual
MFZG/09

16. EL TORNO
TORNEADO DE CONOS INTERNOS
ƒ Barras de perforado
montadas en carro
superior girándolo
ƒ Escariadores cónicos
MFZG/09
ƒ Taladrado escalonado
