torno fagor 8055

El documento presenta un manual de ejemplos para un torno CNC. Incluye secciones sobre herramientas, calibración de herramientas, ejemplos generales de programación, ciclos fijos, programación en el eje C, editor de perfiles y programas de personalización de usuario. El manual proporciona información y ejemplos sobre diferentes funciones y operaciones del torno CNC.

Incrustar presentación

Descargado 54 veces
Manual de Ejemplos Modelo Torno Ref. 0112 (cas)
INDICE Herramientas ................................................................................. 1 Reglaje de herramientas ............................................................... 2 Ejemplos generales ....................................................................... 5 Ciclos fijos ................................................................................... 11 Programación en el eje C ............................................................ 33 Editor de perfiles ......................................................................... 37 Programas de personalización de usuario ................................ 43 ATENCION Las velocidades de corte y de avance que aparecen en este manual son orientativas, pudiendo variar en función del material de la pieza y las herramientas. En el caso de mecanizar una de las piezas de los ejemplos, emplear las velocidades recomendadas por el fabricante de las herramientas. El número de herramienta también será diferente, dependiendo de la máquina. ========= 0 ======== La información descrita en este manual puede estar sujeta a variaciones motivadas por modificaciones técnicas. FAGOR AUTOMATION, S. Coop. se reserva el derecho de modificar el contenido del manual, no estando obligada a notificar las variaciones.
HERRAMIENTAS Lista de herramientas utilizadas en los ejemplos: MANUAL DE EJEMPLOS -T- 1
REGLAJE DE HERRAMIENTAS Ejemplo de calibración de la herramienta T2 utilizando una pieza de dimensiones conocidas (diámetro 60mm, longitud 100mm). Nota: El eje X trabaja en diámetros. 2 MANUAL DE EJEMPLOS -T-
Proceso de reglaje 1º Asignar a la tabla de herramientas y tabla de correctores todos los valores conocidos de cada una de las herramientas. Tabla de herramientas: T2 D2 F0 N0 R0 Tabla de correctores: D2 X0 Z0 R0.4 F3 I0 K0 Tabla de geometría T2 NOSEA 60 NOSEW 7 CUTA 100 2º Seleccionar la herramienta y corrector que se desea calibrar. Pulsar la secuencia de softkeys: [Main menu] [Manual] [MDI] T2 D2 3º Seleccionar el modo de calibración de herramientas y calibrarla según el eje X. - Pulsar la secuencia de softkeys: [Main menu] [Manual] [Medición] [+] [X] - El CNC solicita: - Introducir el diámetro de la pieza Preselección del eje X: 60 [Enter] - El CNC muestra el texto Medición herramienta. - Desplazar la herramienta, mediante las teclas de JOG, hasta hacer contacto con la pieza. - Pulsar la softkey [Cargar eje X] - El CNC muestra el texto Corrector actualizado. 4º Calibrar la herramienta según el eje Z - Pulsar la softkey: [Z] - El CNC solicita: - Introducir la longitud de la pieza Preselección del eje Z: 100 [Enter] - El CNC muestra el texto Medición herramienta. - Desplazar la herramienta, mediante las teclas de JOG, hasta hacer contacto con la pieza. - Pulsar la softkey [Cargar eje Z] - El CNC muestra el texto Corrector actualizado. Si a continuación se accede a la tabla de correctores ... Pulsar la secuencia de softkeys: [Main menu] [Tablas] [Correctores] ... el corrector D2 mostrará por ejemplo los siguientes valores: D 2 X 57.456 Z 29.312 R 0.4 F3 I 0 K0 Nota: Los valores mostrados por el campo “X” siempre están expresados en radios. MANUAL DE EJEMPLOS -T- 3

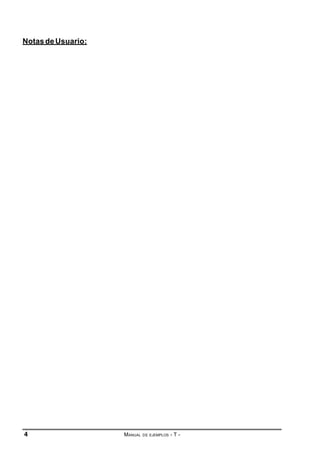

Notas de Usuario: 4 MANUAL DE EJEMPLOS -T-

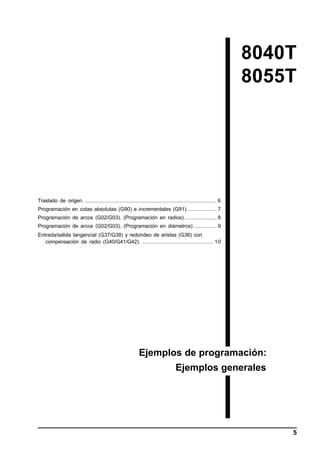

8040T 8055T Traslado de origen. .................................................................................. 6 Programación en cotas absolutas (G90) e incrementales (G91). ................. 7 Programación de arcos (G02/G03). (Programación en radios) .................... 8 Programación de arcos (G02/G03). (Programación en diámetros) .............. 9 Entrada/salida tangencial (G37/G38) y redondeo de aristas (G36) con compensación de radio (G40/G41/G42). ............................................ 10 Ejemplos de programación: Ejemplos generales 5
Traslado de origen. Siendo el Cero Máquina el punto (0,0) se desea seleccionar la parte exterior de la pieza, punto (120,0), como el nuevo Cero Pieza. Este ejemplo muestra dos formas de efectuar esta operación: modo manual y por programa. Ambos métodos utilizan el traslado de origen G54. Modo manual: 1º Seleccionar tabla de orígenes. Pulsar la secuencia de softkeys: [Main menu] [Tablas] [Orígenes] 2º Editar la tabla correspondiente al traslado de origen G54. Pulsar la secuencia de teclas y softkeys: [Editar] G54 X0 Z120 [Enter] 3º Seleccionar el traslado de origen G54. Pulsar la secuencia de teclas y softkeys: [Main menu] [Manual] [MDI] G54 Por programa: Se debe utilizar uno de los siguientes métodos. - Ejecutar en el modo “MDI” los siguientes bloques de programa y a continuación ejecutar el programa pieza. - Editar un programa con los siguientes bloques y ejecutarlo previamente al programa pieza. - Incluir los siguientes bloques al principio del programa de mecanizado. Bloques del programa. (ORGX54=0, ORGZ54=120) ..................... Asigna a la tabla de orígenes G54 los valores X0 Z120. G54 ........................................................... Selecciona y aplica el traslado de origen G54. 6 MANUAL DE EJEMPLOS -T-

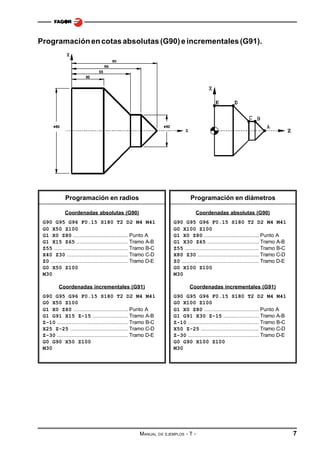

Programación en cotas absolutas (G90) e incrementales (G91). Programación en radios Programación en diámetros Coordenadas absolutas (G90) Coordenadas absolutas (G90) G90 G95 G96 F0.15 S180 T2 D2 M4 M41 G0 X50 Z100 G1 X0 Z80 .................................. Punto A G1 X15 Z65 ................................ Tramo A-B Z55 .............................................. Tramo B-C X40 Z30 ...................................... Tramo C-D Z0 ................................................ Tramo D-E G0 X50 Z100 M30 G90 G95 G96 F0.15 S180 T2 D2 M4 M41 G0 X100 Z100 G1 X0 Z80 .................................. Punto A G1 X30 Z65 ................................ Tramo A-B Z55 .............................................. Tramo B-C X80 Z30 ...................................... Tramo C-D Z0 ................................................ Tramo D-E G0 X100 Z100 M30 Coordenadas incrementales (G91) G90 G95 G96 F0.15 S180 T2 D2 M4 M41 G0 X50 Z100 G1 X0 Z80 .................................. Punto A G1 G91 X15 Z-15 ...................... Tramo A-B Z-10 ............................................ Tramo B-C X25 Z-25 .................................... Tramo C-D Z-30 ............................................ Tramo D-E G0 G90 X50 Z100 M30 MANUAL Coordenadas incrementales (G91) G90 G95 G96 F0.15 S180 T2 D2 M4 M41 G0 X100 Z100 G1 X0 Z80 .................................. Punto A G1 G91 X30 Z-15 ...................... Tramo A-B Z-10 ............................................ Tramo B-C X50 Z-25 .................................... Tramo C-D Z-30 ............................................ Tramo D-E G0 G90 X100 Z100 M30 DE EJEMPLOS -T- 7
Programación de arcos (G02/G03). (Programación en radios) Programando el centro del arco Programando el radio del arco Coordenadas absolutas (G90) Coordenadas absolutas (G90) G90 G95 G96 F0.15 S180 T2 D2 M4 G0 X60 Z120 G1 X0 Z90 .................................. Punto A G3 X20 Z70 I0 K-20 ................ Tramo A-B G1 Z60 ........................................ Tramo B-C G2 X30 Z30 I50 K0 .................. Tramo C-D G1 X40 ........................................ Tramo D-E G3 X50 Z10 I-19.9 K-22.45 .. Tramo E-F G1 Z0 .......................................... Tramo F-G G0 X60 Z120 M30 G90 G95 G96 F0.15 S180 T2 D2 M4 G0 X60 Z120 G1 X0 Z90 .................................. Punto A G3 X20 Z70 R20 ........................ Tramo A-B G1 Z60 ........................................ Tramo B-C G2 X30 Z30 R50 ........................ Tramo C-D G1 X40 ........................................ Tramo D-E G3 X50 Z10 R30 ........................ Tramo E-F G1 Z0 .......................................... Tramo F-G G0 X60 Z120 M30 Coordenadas incrementales (G91) G90 G95 G96 F0.15 S180 T2 D2 M4 G0 X60 Z120 G1 X0 Z90 ................................... Punto A G91 G3 X20 Z-20 I0 K-20 ....... Tramo A-B G1 Z-10 ....................................... Tramo B-C G2 X10 Z-30 I50 K0 ................. Tramo C-D G1 X10 ......................................... Tramo D-E G3 X10 Z-20 I-19.9 K-22.45 . Tramo E-F G1 Z-10 ....................................... Tramo F-G G0 G90 X60 Z120 M30 8 MANUAL Coordenadas incrementales (G91) G90 G95 G96 F0.15 S180 T2 D2 M4 G0 X60 Z120 G1 X0 Z90 ................................... Punto A G91 G3 X20 Z-20 R20 ............... Tramo A-B G1 Z-10 ....................................... Tramo B-C G2 X10 Z-30 R50 ....................... Tramo C-D G1 X10 ......................................... Tramo D-E G3 X10 Z-20 R30 ....................... Tramo E-F G1 Z-10 ....................................... Tramo F-G G0 G90 X60 Z120 M30 DE EJEMPLOS -T-
Programación de arcos (G02/G03). (Programación en diámetros) Programando el centro del arco Programando el radio del arco Coordenadas absolutas (G90) Coordenadas absolutas (G90) G90 G95 G96 F0.15 S180 T2 D2 M4 G0 X120 Z120 G1 X0 Z90 .................................. Punto A G3 X40 Z70 I0 K-20 ................ Tramo A-B G1 Z60 ........................................ Tramo B-C G2 X60 Z30 I50 K0 .................. Tramo C-D G1 X80 ........................................ Tramo D-E G3 X100 Z10 I-19.9 K-22.45 Tramo E-F G1 Z0 .......................................... Tramo F-G G0 X120 Z120 M30 G90 G95 G96 F0.15 S180 T2 D2 M4 G0 X120 Z120 G1 X0 Z90 .................................. Punto A G3 X40 Z70 R20 ........................ Tramo A-B G1 Z60 ........................................ Tramo B-C G2 X60 Z30 R50 ........................ Tramo C-D G1 X80 ........................................ Tramo D-E G3 X100 Z10 R30 ...................... Tramo E-F G1 Z0 .......................................... Tramo F-G G0 X120 Z120 M30 Coordenadas incrementales (G91) G90 G95 G96 F0.15 S180 T2 D2 M4 G0 X120 Z120 G1 X0 Z90 .................................. Punto A G91 G3 X40 Z-20 I0 K-20 ...... Tramo A-B G1 Z-10 ...................................... Tramo B-C G2 X20 Z-30 I50 K0 ................ Tramo C-D G1 X20 ........................................ Tramo D-E G3 X20 Z-20 I-19.9 K-22.45 Tramo E-F G1 Z-10 ...................................... Tramo F-G G0 G90 X60 Z120 M30 MANUAL Coordenadas incrementales (G91) G90 G95 G96 F0.15 S180 T2 D2 M4 G0 X120 Z120 G1 X0 Z90 .................................. Punto A G91 G3 X40 Z-20 R20 .............. Tramo A-B G1 Z-10 ...................................... Tramo B-C G2 X20 Z-30 R50 ...................... Tramo C-D G1 X20 ........................................ Tramo D-E G3 X20 Z-20 R30 ...................... Tramo E-F G1 Z-10 ...................................... Tramo F-G G0 G90 X60 Z120 M30 DE EJEMPLOS -T- 9

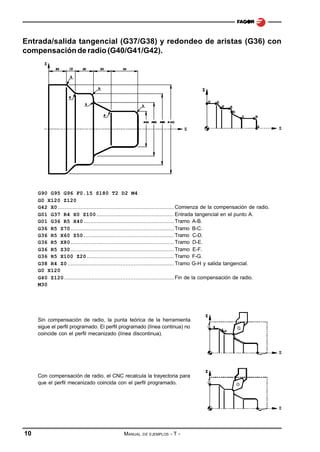

Entrada/salida tangencial (G37/G38) y redondeo de aristas (G36) con compensación de radio (G40/G41/G42). G90 G95 G96 F0.15 S180 T2 D2 M4 G0 X120 Z120 G42 X0 ........................................................................ Comienza de la compensación de radio. G01 G37 R4 X0 Z100 ................................................ Entrada tangencial en el punto A. G01 G36 R5 X40 ........................................................ Tramo A-B. G36 R5 Z70 ................................................................ Tramo B-C. G36 R5 X60 Z50 ........................................................ Tramo C-D. G36 R5 X80 ................................................................ Tramo D-E. G36 R5 Z30 ................................................................ Tramo E-F. G36 R5 X100 Z20 ...................................................... Tramo F-G. G38 R4 Z0 .................................................................. Tramo G-H y salida tangencial. G0 X120 G40 Z120 .................................................................... Fin de la compensación de radio. M30 Sin compensación de radio, la punta teórica de la herramienta sigue el perfil programado. El perfil programado (línea continua) no coincide con el perfil mecanizado (línea discontinua). Con compensación de radio, el CNC recalcula la trayectoria para que el perfil mecanizado coincida con el perfil programado. 10 MANUAL DE EJEMPLOS -T-
8040T 8055T Torneado interior de tramos curvos y exterior de tramos rectos. ................ 12 Refrentado interior de tramos curvos y exterior de tramos rectos. ............. 14 Refrentado interior de tramos rectos y exterior de tramos curvos. ............. 16 Desbastado interior en el eje Z y torneado exterior de tramos curvos. ....... 18 Torneado interior de tramos rectos y desbastado exterior en el eje Z. ........ 20 Desbastado interior y exterior en el eje X. ............................................... 22 Roscado cónico interior y exterior. .......................................................... 24 Desbastado interior y exterior en el eje X. Ranurado y roscado exterior. .... 26 Seguimiento de perfil exterior. Ranurado y roscado interior. ...................... 28 Desbastado interior y exterior en el eje X ................................................ 30 Ejemplos de programación: Ciclos fijos 11

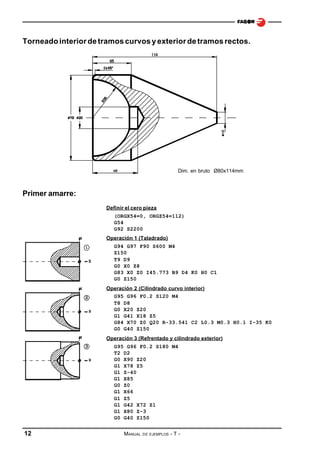

Torneado interior de tramos curvos y exterior de tramos rectos. Dim. en bruto Ø80x114mm Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=112) G54 G92 S2200 Operación 1 (Taladrado) G94 G97 F90 S600 M4 Z150 T9 D9 G0 X0 Z8 G83 X0 Z0 I45.773 B9 D4 K0 H0 C1 G0 Z150 Operación 2 (Cilindrado curvo interior) G95 G96 F0.2 S120 M4 T8 D8 G0 X20 Z20 G1 G41 X18 Z5 G84 X70 Z0 Q20 R-33.541 C2 L0.3 M0.3 H0.1 I-35 K0 G0 G40 Z150 Operación 3 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G1 X78 Z5 G1 Z-40 G1 X85 G0 Z0 G1 X66 G1 Z5 G1 G42 X72 Z1 G1 X80 Z-3 G0 G40 Z150 12 MANUAL DE EJEMPLOS -T-
Segundo amarre: Definir el nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=110) G54 G92 S2200 Operación 4 (Cilindrado cónico y refrentado) G95 G96 F0.2 S180 M4 G0 X90 Z20 G1 G42 X84 Z5 G81 X10 Z0 Q78 R-75 C2 L0.3 M0.3 H0.1 G0 G40 X14 Z0 G1 X-0.4 G0 Z150 M30 MANUAL DE EJEMPLOS -T- 13
Refrentado interior de tramos curvos y exterior de tramos rectos. Dim. en bruto Ø80x69mm. Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=67) G54 G92 S2200 Operación 1 (Taladrado) G94 G97 F90 S600 M4 Z150 T9 D9 G0 X0 Z8 G83 X0 Z0 I38.773 B3 D7 K0 H0 C4 G0 Z150 Operación 2 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G1 X85 Z0 G1 X18 G1 Z5 G0 G42 X72 Z1 G1 X78 Z-2 Z-40 X85 G0 Z150 Operación 3 (Refrentado curvo interior) G95 G96 F0.2 S100 M4 T8 D8 G0 X20 Z20 G1 G42 X17 Z2 G85 X20 Z-25 Q70 R0 C1.4 L0.3 M0.3 H0.1 I-28.043 K53.043 G0 G40 Z150 14 MANUAL DE EJEMPLOS -T-
Segundo amarre: Definir el nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=65) G54 G92 S2200 Operación 4 (Refrentado cónico exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G1 G41 X83 Z5 G82 X78 Z-33 Q10 R0 C2 L0.3 M0.3 H0.1 G0 G40 X14 Z0 G1 X-0.4 G0 Z150 M30 MANUAL DE EJEMPLOS -T- 15
Refrentado interior de tramos rectos y exterior de tramos curvos. Dim. en bruto Ø80x84mm Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=82) G54 G92 S2200 Operación 1 (Taladrado) G95 G97 F0.15 S600 M4 Z150 T9 D9 G0 X0 Z8 G83 X0 Z0 I40.773 B3 D7 K10 H0 C4 G0 Z150 Operación 2 (Refrentado cónico interior) G95 G96 F0.2 S100 M4 T8 D8 G0 X20 Z20 G1 G42 X18 Z5 G82 X20 Z-21.732 Q70 R0 C2 L0.2 M0.2 F0.15 H0.1 G0 G40 Z150 Operación 3 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G1 X78 Z5 G1 Z-40 G1 X85 G0 Z0 G1 X66 G1 Z5 G1 G42 X72 Z1 G1 X80 Z-3 G0 G40 Z150 16 MANUAL DE EJEMPLOS -T-
Segundo amarre: Definir el nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=80) G54 G92 S2200 Operación 4 (Refrentado curvo exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G41 X84 Z5 G85 X78 Z-27 Q10 R0 C1.5 L0.3 M0.3 H0.1 I-45.011 K-21.772 G0 G40 X14 Z0 G1 X-0.4 F0.2 G0 Z150 M30 MANUAL DE EJEMPLOS -T- 17
Desbastado interior en el eje Z y torneado exterior de tramos curvos. Dim. en bruto Ø80x84mm Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=82) G54 G92 S2200 Operación 1 (Taladrado) G94 G97 F90 S600 T9 M4 Z150 T9 D9 G0 X0 Z8 G83 X0 Z0 I35.773 B5 D5 K15 H0 C1.5 G0 Z150 Operación 2 (Refrentado perfil interior) G95 G96 F0.2 S100 M4 T8 D8 G0 X20 Z20 G1 X16 Z5 G69 X20 Z-25 C1.5 L0.3 H0.1 S100 E110 (GOTO N120) N100 G1 X30 Z-25 X39.755 Z-15 G2 X70 Z-5 I-5.29 K24.434 N110 G1 X70 Z4 N120 G0 Z150 18 MANUAL DE EJEMPLOS -T-
Operación 3 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G1 X78 Z5 G1 Z-40 G1 X85 G0 Z0 G1 X66 G1 Z5 G1 G42 X72 Z1 G1 X80 Z-3 G0 G40 Z150 Segundo amarre: Definir el nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=80) G54 G92 S2200 Operación 4 (Cilindrado curvo exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G1 G42 X84 Z5 G84 X0 Z0 Q78 R-48.775 C2 L0.3 M0.3 H0.1 I-11 K-48.775 G0 G40 Z150 M30 MANUAL DE EJEMPLOS -T- 19
Torneado interior de tramos rectos y desbastado exterior en el eje Z. Dim. en bruto Ø80x121mm Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=119) G54 G92 S2200 Operación 1 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 G0 Z150 T2 D2 G0 X90 Z20 G1 X85 Z0 G1 X-0.4 Z5 G0 X78 Z2 G1 Z-60 X85 G0 G41 X80 Z-4 G1 X70 Z1 G0 Z150 Operación 2 (Taladrado) G94 G97 F90 S600 M4 T9 D9 G0 X0 Z5 G83 X0 Z0 I70.773 B8 D4 K1 H0 C1 G0 Z150 Operación 3 (Cilindrado cónico interior) G95 G96 F0.2 S120 M4 T8 D8 G0 G41 X18 Z5 G81 X64 Z0 Q20 R-50 C1.5 L0.3 M0.25 H0.1 G0 Z150 20 MANUAL DE EJEMPLOS -T-
Segundo amarre: Definir el nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=117) G54 G92 S2200 Operación 4 (Refrentado perfil exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G1 X85 Z5 G69 X78 Z-61.403 C1 L0.3 H0.1 S100 E110 (GOTO N120) N100 G1 G5 X60 Z-47 G3 X25 Z-18.474 I14.5 K28.526 G1 G36 R8 X25 Z0 N110 X-0.4 Z0 N120 G0 Z150 M30 MANUAL DE EJEMPLOS -T- 21
Desbastado interior y exterior en el eje X. Dim. en bruto Ø80x114mm Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=112) G54 G92 S2200 Operación 1 (Taladrado) G94 G97 F90 S600 M4 G0 Z150 T9 D9 G0 X0 Z10 G83 X0 Z0 I75.773 B8 D2 K50 H0 C5 G0 Z150 Operación 2 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X78 Z5 G1 Z-60 X85 G0 Z0 G1 X18 G0 Z5 G0 G42 X70 Z1 G1 X80 Z-4 G0 G40 X85 Z150 22 MANUAL DE EJEMPLOS -T-
Operación 3 (Cilindrado perfil interior) G95 G96 F0.2 S120 M4 T8 D8 G0 X18 Z20 G1 Z5 G68 X68 Z0 C1.5 L0.4 H0 S100 E110 G0 G41 X68 Z1 G5 G1 Z0 F0.1 N100 G3 X40 Z-35 I-53.985 K1.293 N110 G3 X20 Z-60 R36 G1 X18 G1 Z5 G0 G40 G7 Z150 Segundo amarre: Definir nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=110) G54 G92 S2200 Operación 4 (Cilindrado perfil exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X85 Z20 G1 Z5 G68 X0 Z0 C1.5 L0.4 H0 S150 E160 G0 G42 X0 Z10 G1 G5 Z0 F0.1 N150 G1 X20 Z-10 N160 G3 X78 Z-85.2 I-83 K-75.2 G1 X80 G0 G40 G7 Z150 M30 MANUAL DE EJEMPLOS -T- 23

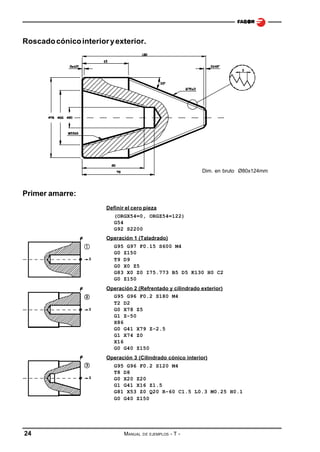

Roscado cónico interior y exterior. Dim. en bruto Ø80x124mm Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=122) G54 G92 S2200 Operación 1 (Taladrado) G95 G97 F0.15 S600 M4 G0 Z150 T9 D9 G0 X0 Z5 G83 X0 Z0 I75.773 B5 D5 K130 H0 C2 G0 Z150 Operación 2 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X78 Z5 G1 Z-50 X86 G0 G41 X79 Z-2.5 G1 X74 Z0 X16 G0 G40 Z150 Operación 3 (Cilindrado cónico interior) G95 G96 F0.2 S120 M4 T8 D8 G0 X20 Z20 G1 G41 X16 Z1.5 G81 X53 Z0 Q20 R-60 C1.5 L0.3 M0.25 H0.1 G0 G40 Z150 24 MANUAL DE EJEMPLOS -T-
Operación 4 (Roscado cónico interior) G95 G96 F0.15 S60 M4 T10 D10 G0 X20 Z20 G1 X16 Z1.5 G86 X53 Z0 Q20 R-60 I-1 B0.4 D-2 L0 C-3 J5 A29.5 G0 Z150 Segundo amarre: Definir el nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=120) G54 G92 S2200 Operación 5 (Cilindrado cónico exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G1 G42 X85 Z5 G81 X17.396 Z0 Q78 R-75 C2 L0.3 M0.3 H0.1 G0 G40 X20.396 Z0 G1 X-0.4 G1 Z5 G0 Z150 Operación 6 (Roscado cónico exterior) G95 G96 F0.15 S60 M4 T11 D11 G0 X80 Z1.5 G86 X17.396 Z0 Q78 R-75 I2 B.4 D-2 L0 C-3 J5 A29.5 G0 Z150 M30 MANUAL DE EJEMPLOS -T- 25
Desbastado interior y exterior en el eje X. Ranurado y roscado exterior. Dim. en bruto Ø80x104mm Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=102) G54 G92 S2200 Operación 1 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 G0 Z150 T2 D2 G0 X90 Z20 G1 X78 Z5 Z-38 X82 G0 Z0 G1 X-0.4 G1 Z5 G0 G42 X72 Z1 G1 X80 Z-3 X85 G0 G40 X60 Z150 Operación 2 (Taladrado) G94 G97 F90 S600 M4 T9 D9 G0 X0 Z10 G83 X0 Z1 I58.773 B5 D2 K5 H0 C1 G0 Z150 26 MANUAL DE EJEMPLOS -T-
Operación 3 (Cilindrado perfil interior) G95 G96 F0.1 S120 M4 T8 D8 G0 X18.2 Z10 G68 X74 Z1 C1 L0.3 H0 S100 E110 G0 G41 X74 Z1 N100 G1 G5 X66 Z-3 Z-17.169 G3 X63.033 Z-22.411 I-10 K0 G1 G36 R10 X50 Z-33 X50 Z-47 G3 X38 Z-53 I-6 K0 N110 G1 X19 Z-53 G0 G40 G7 Z150 Segundo amarre: Definir el nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=100) G54 G92 S2200 Operación 4 (Cilindrado perfil exterior) G95 G96 F0.2 S180 M4 T2 D2 G0 X90 Z20 G1 X82 Z0 G1 X-0.4 G1 Z5 G0 X82.5 Z4 G68 X27 Z0.5 C1 L0.3 H0 S120 E130 G1 G42 X27 Z0.5 N120 G1 G5 X32 Z-2 X32 Z-20 X40 Z-28 G36 R3.5 X53 Z-28 G36 R13 X63 Z-41 X63 Z-54.836 G2 X67.327 Z-60.308 I8 K0 G1 X78 Z-66 N130 X81 Z-67 G0 G40 X90 Z150 Operación 5 (Ranurado) G95 G96 F0.08 S50 M4 T12 D12 G0 G41 X34 Z-17 G88 X32 Z-20 Q28 R-14 D1 K2 G0 G40 X80 Z150 Operación 6 (Roscado exterior) G95 G96 F0.15 S60 M4 T11 D11 G0 X35 Z5 G86 X32 Z3 Q32 R-16 I0.8 B0.1 D1 L0 C1.5 J0 A29.5 G0 X80 Z150 M30 MANUAL DE EJEMPLOS -T- 27
Seguimiento de perfil exterior. Ranurado y roscado interior. Dim. en bruto Ø80x132mm Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=130) G54 G92 S2200 Operación 1 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 G0 Z150 T2 D2 G0 X90 Z20 G1 X78 Z5 G1 Z-36 F200 G1 X85 G0 Z0 G1 X-0.4 G1 Z5 G0 G42 X70 Z1 G1 X80 Z-4 G0 G40 X90 Z150 Operación 2 (Taladrado) G94 G97 F90 S600 M4 T9 D9 G0 X0 Z10 G83 X0 Z1 I59.773 B13 D2 K1 H0 C1 G0 Z150 Operación 3 (Perfil interior) G95 G96 F0.2 S120 M4 T8 D8 G0 X16 Z5 G68 X64.35 Z0 C1 L0.5 H0 S100 E110 28 MANUAL DE EJEMPLOS -T-

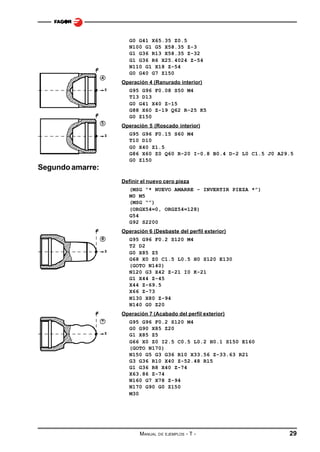

G0 G41 X65.35 Z0.5 N100 G1 G5 X58.35 Z-3 G1 G36 R13 X58.35 Z-32 G1 G36 R6 X25.4024 Z-54 N110 G1 X18 Z-54 G0 G40 G7 Z150 Operación 4 (Ranurado interior) G95 G96 F0.08 S50 M4 T13 D13 G0 G41 X40 Z-15 G88 X60 Z-19 Q62 R-25 K5 G0 Z150 Operación 5 (Roscado interior) G95 G96 F0.15 S60 M4 T10 D10 G0 X40 Z1.5 G86 X60 Z0 Q60 R-20 I-0.8 B0.4 D-2 L0 C1.5 J0 A29.5 G0 Z150 Segundo amarre: Definir el nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=128) G54 G92 S2200 Operación 6 (Desbaste del perfil exterior) G95 G96 F0.2 S120 M4 T2 D2 G0 X85 Z5 G68 X0 Z0 C1.5 L0.5 H0 S120 E130 (GOTO N140) N120 G3 X42 Z-21 I0 K-21 G1 X44 Z-45 X44 Z-69.5 X66 Z-73 N130 X80 Z-94 N140 G0 Z20 Operación 7 (Acabado del perfil exterior) G95 G96 F0.2 S120 M4 G0 G90 X85 Z20 G1 X85 Z5 G66 X0 Z0 I2.5 C0.5 L0.2 H0.1 S150 E160 (GOTO N170) N150 G5 G3 G36 R10 X33.56 Z-33.63 R21 G3 G36 R10 X40 Z-52.48 R15 G1 G36 R8 X40 Z-74 X63.86 Z-74 N160 G7 X78 Z-94 N170 G90 G0 Z150 M30 MANUAL DE EJEMPLOS -T- 29
Desbastado interior y exterior en el eje X Dim. en bruto Ø80x124mm Primer amarre: Definir el cero pieza (ORGX54=0, ORGZ54=122) G54 G92 S2200 Operación 1 (Refrentado y cilindrado exterior) G95 G96 F0.2 S180 M4 G0 Z150 T2 D2 G0 X90 Z20 G1 X85 Z0 X-0.4 Z5 G1 G42 X0 Z0 G36 R5 X78 Z0 Z-35 X85 G0 G40 X90 Z150 Segundo amarre: Definir el nuevo cero pieza (MSG “* NUEVO AMARRE - INVERTIR PIEZA *”) M0 M5 (MSG “”) (ORGX54=0, ORGZ54=120) G54 G92 S2200 30 MANUAL DE EJEMPLOS -T-

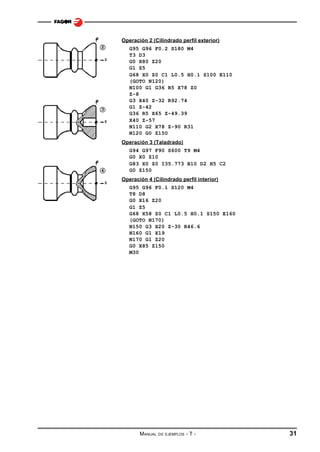

Operación 2 (Cilindrado perfil exterior) G95 G96 F0.2 S180 M4 T3 D3 G0 X80 Z20 G1 Z5 G68 X0 Z0 C1 L0.5 H0.1 S100 E110 (GOTO N120) N100 G1 G36 R5 X78 Z0 Z-8 G3 X40 Z-32 R92.74 G1 Z-42 G36 R5 X65 Z-49.39 X40 Z-57 N110 G2 X78 Z-90 R31 N120 G0 Z150 Operación 3 (Taladrado) G94 G97 F90 S600 T9 M4 G0 X0 Z10 G83 X0 Z0 I35.773 B10 D2 H5 C2 G0 Z150 Operación 4 (Cilindrado perfil interior) G95 G96 F0.1 S120 M4 T8 D8 G0 X16 Z20 G1 Z5 G68 X58 Z0 C1 L0.5 H0.1 S150 E160 (GOTO N170) N150 G3 X20 Z-30 R46.6 N160 G1 X19 N170 G1 Z20 G0 X85 Z150 M30 MANUAL DE EJEMPLOS -T- 31
Notas de Usuario: 32 MANUAL DE EJEMPLOS -T-

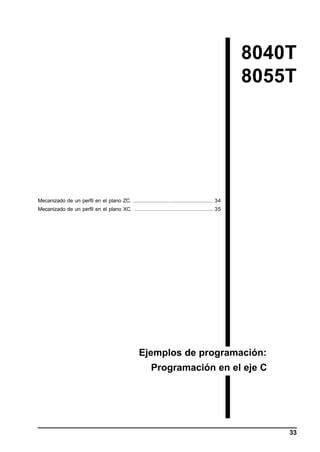

8040T 8055T Mecanizado de un perfil en el plano ZC. .................................................. 34 Mecanizado de un perfil en el plano XC. ................................................. 35 Ejemplos de programación: Programación en el eje C 33
Mecanizado de un perfil en el plano ZC. Selección de la herramienta motorizada radial. G0 X100 Z150 T15 D15 M45 S-600 Operación 1 (Mecanizado del chavetero) G15 R36 ......................................... Selección del eje C. G16 ZC ........................................... Selección del plano de trabajo. G0 X90 Z-15 C0 G1 G94 X72 F100 M13 Z-35 G1 X90 Operación 2 (Mecanizado de la ranura) G15 R37 G16 ZC G0 Z-50 C-125.664 ..................... Posicionamiento en el punto A. G1 X74 F100 G91 C40 F50 ................................. Tramo A-B. Z-15 ............................................... Tramo B-C. C28 ................................................. Tramo C-D. Z15 C57.664 ................................. Tramo D-E. Z-15 C57.664 ............................... Tramo E-F. C28 ................................................. Tramo F-G. Z15 ................................................. Tramo G-H. C40 ................................................. Tramo H-A. G90 X90 G0 Z10 M30 34 MANUAL DE EJEMPLOS -T-
Mecanizado de un perfil en el plano XC. Selección de la herramienta motorizada axial. G0 X100 Z150 T16 D16 M45 S600 Operación 1 (Mecanizado del hexagono) G15 ................................................. Selección del eje C. G16 XC ........................................... Selección del plano de trabajo. G94 Z10 C0 F100 G1 Z-6 G1 G42 X39.26 C0 ....................... Posicionamiento en el punto 1. X19.63 C34 ................................... Tramo 1-2. X-19.63 C34 ................................. Tramo 2-3. X-39.26 C0 ................................... Tramo 3-4. X-19.36 C-34 ............................... Tramo 4-5. X19.63 C-34 ................................. Tramo 5-6. X39.26 C0 ..................................... Tramo 6-1. G0 G40 X50 Z10 Operación 2 (Mecanizado de las ranuras y de los orificios) X23.492 C8.55 G1 Z-5 F50 G2 X23.492 C-8.55 R25 ............. Mecanizado de la ranura A. G0 Z5 X0 C-25 ......................................... Posicionamiento punto B. G1 Z-5 G1 Z5 G0 X-23.492 C-8.55 G1 Z-5 G2 X-23.492 C8.55 R25 ............. Mecanizado de la ranura C. G0 Z5 X0 C25 ........................................... Posicionamiento punto D. G1 Z-5 G0 Z5 M30 MANUAL DE EJEMPLOS -T- 35
Notas de Usuario: 36 MANUAL DE EJEMPLOS -T-

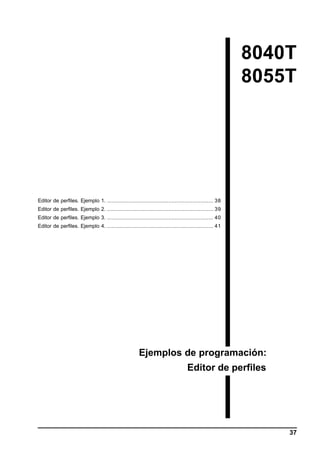

8040T 8055T Editor de perfiles. Ejemplo 1. .................................................................. 38 Editor de perfiles. Ejemplo 2. .................................................................. 39 Editor de perfiles. Ejemplo 3. .................................................................. 40 Editor de perfiles. Ejemplo 4. .................................................................. 41 Ejemplos de programación: Editor de perfiles 37
Editor de perfiles. Ejemplo 1. DEFINICION DEL PERFIL SIN REDONDEOS, CHAFLANES, ENTRADA Y SALIDA TANGENCIAL • PUNTO INICIAL • RECTA • RECTA • RECTA : Z = 100 : Z = 80 : Z = 80 : Z = 60 X=0 X=0 X = 50 X = 50 • • • • • ARCO HORARIO RECTA RECTA : Z = 40 : Z = 20 : Z = 20 X = 90 X = 90 X = 110 RECTA RECTA :Z=0 :Z=0 Radio = 20 X = 110 X = 150 DEFINICION DE LOS REDONDEOS, CHAFLANES, ENTRADA Y SALIDA TANGENCIAL Seleccionar la opción MODIFICAR y definir: ENTRADA TANGENCIAL ... Seleccionar punto CHAFLAN ......................... Seleccionar punto REDONDEO ..................... Seleccionar punto REDONDEO ..................... Seleccionar punto SALIDA TANGENCIAL ....... Seleccionar punto Pulsar ESC para abandonar la opción Modificar. "1" ..... Pulsar "2" ..... Pulsar "3" ..... Pulsar "4" ..... Pulsar "5" ..... Pulsar ENTER ..... ENTER ..... ENTER ..... ENTER ..... ENTER ..... Asignarle Radio = 5 Asignarle Tamaño = 10 Asignarle Radio = 5 Asignarle Radio = 5 Asignarle Radio = 5 FIN DE LA EDICION Seleccionar las softkeys TERMINAR + SALVAR PERFIL. El CNC abandona el modo de edición de perfiles y muestra en código ISO el programa que se ha generado. 38 MANUAL DE EJEMPLOS -T-

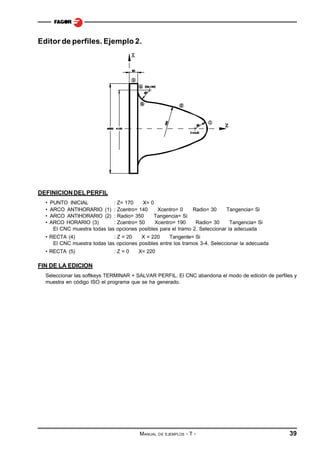

Editor de perfiles. Ejemplo 2. DEFINICION DEL PERFIL • • • • PUNTO INICIAL : Z= 170 X= 0 ARCO ANTIHORARIO (1) : Zcentro= 140 Xcentro= 0 Radio= 30 Tangencia= Si ARCO ANTIHORARIO (2) : Radio= 350 Tangencia= Si ARCO HORARIO (3) : Zcentro= 50 Xcentro= 190 Radio= 30 Tangencia= Si El CNC muestra todas las opciones posibles para el tramo 2. Seleccionar la adecuada • RECTA (4) : Z = 20 X = 220 Tangente= Si El CNC muestra todas las opciones posibles entre los tramos 3-4. Seleccionar la adecuada • RECTA (5) :Z=0 X= 220 FIN DE LA EDICION Seleccionar las softkeys TERMINAR + SALVAR PERFIL. El CNC abandona el modo de edición de perfiles y muestra en código ISO el programa que se ha generado. MANUAL DE EJEMPLOS -T- 39
Editor de perfiles. Ejemplo 3. DEFINICION DEL PERFIL • PUNTO INICIAL : Z = 180 X=0 • ARCO ANTIHORARIO (1) : Zcentro= 150 Xcentro=0 Radio = 30 • RECTA (2) : Angulo= 195 Tangencia = Si El CNC muestra todas las opciones posibles entre los tramos 1-2. Seleccionar la adecuada • ARCO HORARIO (3) : Radio = 20 Tangencia = Si • RECTA (4) : Angulo= 160 Tangencia = Si • ARCO HORARIO (5) : Z = 30 X = 80 Zcentro= 45 Xcentro= 80 Tangencia= Si El CNC muestra todas las opciones posibles entre los tramos 4-5. Seleccionar la adecuada El CNC muestra todas las opciones posibles para el tramo 3. Seleccionar la adecuada • RECTA (6) • RECTA (7) : Z = 30 :Z=0 X = 100 X = 100 FIN DE LA EDICION Seleccionar las softkeys TERMINAR + SALVAR PERFIL. El CNC abandona el modo de edición de perfiles y muestra en código ISO el programa que se ha generado. 40 MANUAL DE EJEMPLOS -T-
Editor de perfiles. Ejemplo 4. DEFINICION DEL PERFIL • • • • PUNTO INICIAL : Z = 128 X=0 ARCO ANTIHORARIO (1) : Zcentro = 107 Xcentro = 0 Radio = 21 ARCO HORARIO (2) : Radio= 10 Tangencia = Si ARCO ANTIHORARIO (3) : Zcentro = 83 Xcentro = 14 Radio = 15 Tangencia = Si El CNC muestra todas las opciones posibles para el tramo 2. Seleccionar la adecuada. • ARCO HORARIO (4) • RECTA (5) : Radio= 10 Tangencia = Si : X = 40 Angulo= 180 Tangencia = Si El CNC muestra todas las opciones posibles para el tramo 4. Seleccionar la adecuada. • ARCO HORARIO (6) • RECTA (7) • RECTA (8) : Z = 54 : Z = 54 X = 56 Radio = 8 <Tangencia = Si Angulo=90 Tangencia = Si : Z = 34 X = 78 Angulo=160 FIN DE LA EDICION Seleccionar las softkeys TERMINAR + SALVAR PERFIL. El CNC abandona el modo de edición de perfiles y muestra en código ISO el programa que se ha generado. MANUAL DE EJEMPLOS -T- 41
Notas de Usuario: 42 MANUAL DE EJEMPLOS -T-
8040T 8055T Diagnosis de la máquina. ....................................................................... 44 Mecanizado de poleas. .......................................................................... 52 Ejemplos de programación: Programas de personalización de usuario 43

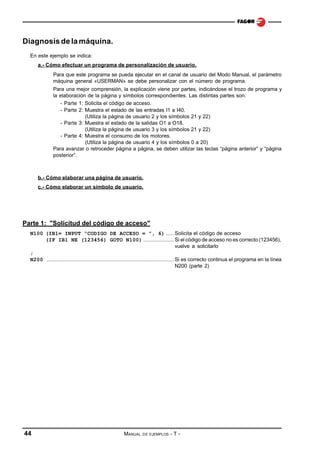

Diagnosis de la máquina. En este ejemplo se indica: a.- Cómo efectuar un programa de personalización de usuario. Para que este programa se pueda ejecutar en el canal de usuario del Modo Manual, el parámetro máquina general «USERMAN» se debe personalizar con el número de programa. Para una mejor comprensión, la explicación viene por partes, indicándose el trozo de programa y la elaboración de la página y símbolos correspondientes. Las distintas partes son: - Parte 1: Solicita el código de acceso. - Parte 2: Muestra el estado de las entradas I1 a I40. (Utiliza la página de usuario 2 y los símbolos 21 y 22) - Parte 3: Muestra el estado de la salidas O1 a O18. (Utiliza la página de usuario 3 y los símbolos 21 y 22) - Parte 4: Muestra el consumo de los motores. (Utiliza la página de usuario 4 y los símbolos 0 a 20) Para avanzar o retroceder página a página, se deben utilizar las teclas “página anterior” y “página posterior”. b.- Cómo elaborar una página de usuario. c.- Cómo elaborar un símbolo de usuario. Parte 1: "Solicitud del código de acceso" N100 (IB1= INPUT “CODIGO DE ACCESO = ”, 6) ..... Solicita el código de acceso (IF IB1 NE (123456) GOTO N100) ................... Si el código de acceso no es correcto (123456), vuelve a solicitarlo ; N200 ............................................................................... Si es correcto continua el programa en la línea N200 (parte 2) 44 MANUAL DE EJEMPLOS -T-

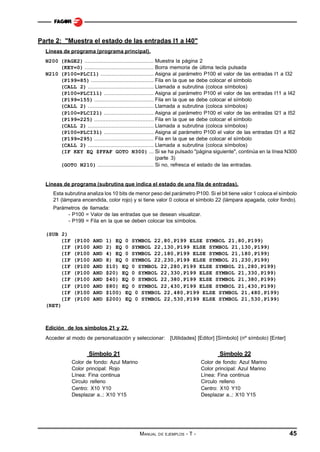

Parte 2: "Muestra el estado de las entradas I1 a I40" Líneas de programa (programa principal). N200 (PAGE2) ........................................... Muestra la página 2 (KEY=0) ........................................... Borra memoria de última tecla pulsada N210 (P100=PLCI1) ................................. Asigna al parámetro P100 el valor de las entradas I1 a I32 (P199=85) ....................................... Fila en la que se debe colocar el símbolo (CALL 2) ......................................... Llamada a subrutina (coloca símbolos) (P100=PLCI11) ............................... Asigna al parámetro P100 el valor de las entradas I11 a I42 (P199=155) ..................................... Fila en la que se debe colocar el símbolo (CALL 2) ......................................... Llamada a subrutina (coloca símbolos) (P100=PLCI21) ............................... Asigna al parámetro P100 el valor de las entradas I21 a I52 (P199=225) ..................................... Fila en la que se debe colocar el símbolo (CALL 2) ......................................... Llamada a subrutina (coloca símbolos) (P100=PLCI31) ............................... Asigna al parámetro P100 el valor de las entradas I31 a I62 (P199=295) ..................................... Fila en la que se debe colocar el símbolo (CALL 2) ......................................... Llamada a subrutina (coloca símbolos) (IF KEY EQ $FFAF GOTO N300) ... Si se ha pulsado "página siguiente", continúa en la línea N300 (parte 3) (GOTO N210) ................................... Si no, refresca el estado de las entradas. Líneas de programa (subrutina que indica el estado de una fila de entradas). Esta subrutina analiza los 10 bits de menor peso del parámetro P100. Si el bit tiene valor 1 coloca el símbolo 21 (lámpara encendida, color rojo) y si tiene valor 0 coloca el símbolo 22 (lámpara apagada, color fondo). Parámetros de llamada: - P100 = Valor de las entradas que se desean visualizar. - P199 = Fila en la que se deben colocar los símbolos. (SUB 2) (IF (IF (IF (IF (IF (IF (IF (IF (IF (IF (RET) (P100 (P100 (P100 (P100 (P100 (P100 (P100 (P100 (P100 (P100 AND AND AND AND AND AND AND AND AND AND 1) EQ 0 SYMBOL 22,80,P199 ELSE SYMBOL 21,80,P199) 2) EQ 0 SYMBOL 22,130,P199 ELSE SYMBOL 21,130,P199) 4) EQ 0 SYMBOL 22,180,P199 ELSE SYMBOL 21,180,P199) 8) EQ 0 SYMBOL 22,230,P199 ELSE SYMBOL 21,230,P199) $10) EQ 0 SYMBOL 22,280,P199 ELSE SYMBOL 21,280,P199) $20) EQ 0 SYMBOL 22,330,P199 ELSE SYMBOL 21,330,P199) $40) EQ 0 SYMBOL 22,380,P199 ELSE SYMBOL 21,380,P199) $80) EQ 0 SYMBOL 22,430,P199 ELSE SYMBOL 21,430,P199) $100) EQ 0 SYMBOL 22,480,P199 ELSE SYMBOL 21,480,P199) $200) EQ 0 SYMBOL 22,530,P199 ELSE SYMBOL 21,530,P199) Edición de los símbolos 21 y 22. Acceder al modo de personalización y seleccionar: [Utilidades] [Editor] [Símbolo] (nº símbolo) [Enter] Símbolo 21 Símbolo 22 Color de fondo: Azul Marino Color principal: Rojo Línea: Fina continua Circulo relleno Centro: X10 Y10 Desplazar a..: X10 Y15 Color de fondo: Azul Marino Color principal: Azul Marino Línea: Fina continua Circulo relleno Centro: X10 Y10 Desplazar a..: X10 Y15 MANUAL DE EJEMPLOS -T- 45
Edición de la página 2 Acceder al modo de personalización y seleccionar: [Utilidades] [Editar] [Página] 2 [Enter] Seleccionar color de fondo: Azul Marino Editar los siguientes textos: Color Principal Tamaño Blanco Grande ENTRADAS X226 Texto Posición ENTRADAS X224 Color Principal Tamaño Texto Posición Color Principal Tamaño Texto Posición Y10 Blanco Pequeño I13 X180 Y140 Blanco Pequeño I27 X380 Y210 Rojo Grande Y8 Blanco Pequeño I14 X230 Y140 Blanco Pequeño I28 X430 Y210 Blanco Pequeño I1 X80 Y70 Blanco Pequeño I15 X280 Y140 Blanco Pequeño I29 X480 Y210 Blanco Pequeño I2 X130 Y70 Blanco Pequeño I16 X330 Y140 Blanco Pequeño I30 X530 Y210 Blanco Pequeño I3 X180 Y70 Blanco Pequeño I17 X380 Y140 Blanco Pequeño I31 X80 Blanco Pequeño I4 X230 Y70 Blanco Pequeño I18 X430 Y140 Blanco Pequeño I32 X130 Y280 Blanco Pequeño I5 X280 Y70 Blanco Pequeño I19 X480 Y140 Blanco Pequeño I33 X180 Y280 Blanco Pequeño I6 X330 Y70 Blanco Pequeño I20 X530 Y140 Blanco Pequeño I34 X230 Y280 Blanco Pequeño I7 X380 Y70 Blanco Pequeño I21 X80 Y210 Blanco Pequeño I35 X280 Y280 Blanco Pequeño I8 X430 Y70 Blanco Pequeño I22 X130 Y210 Blanco Pequeño I36 X330 Y280 Blanco Pequeño I9 X480 Y70 Blanco Pequeño I23 X180 Y210 Blanco Pequeño I37 X380 Y280 Blanco Pequeño I10 X530 Y70 Blanco Pequeño I24 X230 Y210 Blanco Pequeño I38 X430 Y280 Blanco Pequeño I11 X80 Y140 Blanco Pequeño I25 X280 Y210 Blanco Pequeño I39 X480 Y280 Blanco Pequeño I12 X130 Y140 Blanco Pequeño I26 X330 Y210 Blanco Pequeño I40 X530 Y280 Y280 Editar los siguientes círculos (no rellenos) con color principal blanco y tipo de línea Fina continua Color Principal Centro Despazar a... Color Principal Centro Despazar a... Color Principal Centro Despazar a... Blanco Y95 X90 Y102 Blanco X290 Y165 X290 Y172 Blanco X490 Y235 X490 Y242 X140 Y95 X140 Y102 Blanco X340 Y165 X340 Y172 Blanco X540 Y235 X540 Y242 Blanco X190 Y95 X190 Y102 Blanco X390 Y165 X390 Y172 Blanco X90 X90 Y312 Blanco X240 Y95 X240 Y102 Blanco X440 Y165 X440 Y172 Blanco X140 Y305 X140 Y312 Blanco X290 Y95 X290 Y102 Blanco X490 Y165 X490 Y172 Blanco X190 Y305 X190 Y312 Blanco X340 Y95 X340 Y102 Blanco X540 Y165 X540 Y172 Blanco X240 Y305 X240 Y312 Blanco X390 Y95 X390 Y102 Blanco X90 Y242 Blanco X290 Y305 X290 Y312 Blanco X440 Y95 X440 Y102 Blanco X140 Y235 X140 Y242 Blanco X340 Y305 X340 Blanco X490 Y95 X490 Y102 Blanco X190 Y235 X190 Y242 Blanco X390 Y305 X390 Y312 Blanco X540 Y95 X540 Y102 Blanco X240 Y235 X240 Y242 Blanco X440 Y305 X440 Y312 Blanco X90 Y165 X90 Y172 Blanco X290 Y235 X290 Y242 Blanco X490 Y305 X490 Y312 Blanco X140 Y165 X140 Y172 Blanco X340 Y235 X340 Y242 Blanco X540 Y305 X540 Y312 Blanco X190 Y165 X190 Y172 Blanco X390 Y235 X390 Y242 Blanco 46 X90 Blanco X240 Y165 X240 Y172 Blanco X440 Y235 X440 Y242 MANUAL Y235 DE EJEMPLOS X90 -T- Y305 Y312
Parte 3: "Muestra el estado de las salidas O1 a O18" Líneas de programa (programa principal). N300 (PAGE3) ........................................... Muestra la página 3 (KEY = 0 ) ..................................... Borra memoria de última tecla pulsada N310 (P100=PLCO1) ................................. Asigna al parámetro P100 el valor de las salidas O1 a O32 (P199=85) ....................................... Fila en la que se debe colocar el símbolo (CALL 3) ......................................... Llamada a subrutina (coloca símbolos) (P100=PLCO10) ............................... Asigna al parámetro P100 el valor de las salidas O10 a O41 (P199=155) ..................................... Fila en la que se debe colocar el símbolo (CALL 3) ......................................... Llamada a subrutina (coloca símbolos) (IF KEY EQ $FFA5 GOTO N200) ... Si se ha pulsado "página anterior", continúa en la línea N200 (parte 2) (IF KEY EQ $FFAF GOTO N400) ... Si se ha pulsado "página siguiente", continúa en la línea N400 (parte 4) (GOTO N310) ................................... Si no, refresca el estado de las salidas Líneas de programa (subrutina que indica el estado de una fila de salidas). Esta subrutina analiza los 10 bits de menor peso del parámetro P100. Si el bit tiene valor 1 coloca el símbolo 21 (lámpara encendida, color rojo) y si tiene valor 0 coloca el símbolo 22 (lámpara apagada, color fondo). Parámetros de llamada: - P100 = Valor de las salidas que se desean visualizar. - P199 = Fila en la que se deben colocar los símbolos. (SUB 3) (IF (IF (IF (IF (IF (IF (IF (IF (IF (RET) (P100 (P100 (P100 (P100 (P100 (P100 (P100 (P100 (P100 AND AND AND AND AND AND AND AND AND 1) EQ 0 SYMBOL 22,105,P199 ELSE SYMBOL 21,105,P199) 2) EQ 0 SYMBOL 22,155,P199 ELSE SYMBOL 21,155,P199) 4) EQ 0 SYMBOL 22,205,P199 ELSE SYMBOL 21,205,P199) 8) EQ 0 SYMBOL 22,255,P199 ELSE SYMBOL 21,255,P199) $10) EQ 0 SYMBOL 22,305,P199 ELSE SYMBOL 21,305,P199) $20) EQ 0 SYMBOL 22,355,P199 ELSE SYMBOL 21,355,P199) $40) EQ 0 SYMBOL 22,405,P199 ELSE SYMBOL 21,405,P199) $80) EQ 0 SYMBOL 22,455,P199 ELSE SYMBOL 21,455,P199) $100) EQ 0 SYMBOL 22,505,P199 ELSE SYMBOL 21,505,P199) MANUAL DE EJEMPLOS -T- 47
Edición de la página 3 Acceder al modo de personalización y seleccionar: [Utilidades] [Editor] [Página] 3 [Enter] Seleccionar color de fondo: Azul Marino Editar los siguientes textos: Color Principal Blanco Rojo Tamaño Texto Color Principal Tamaño Texto Y10 Blanco Pequeño O6 X355 Posición Grande SALIDAS X235 Grande SALIDAS X233 Color Principal Tamaño Texto Posición Y70 Blanco Pequeño O13 X255 Y140 Posición Y8 Blanco Pequeño O7 X405 Y70 Blanco Pequeño O14 X305 Y140 Blanco Pequeño O1 X105 Y70 Blanco Pequeño O8 X455 Y70 Blanco Pequeño O15 X355 Y140 Blanco Pequeño O2 X155 Y70 Blanco Pequeño O9 X505 Y70 Blanco Pequeño O16 X405 Y140 Blanco Pequeño O3 X205 Y70 Blanco Pequeño O10 X105 Y140 Blanco Pequeño O17 X455 Y140 Blanco Pequeño O4 X255 Y70 Blanco Pequeño Blanco Pequeño O18 X505 Y140 Blanco Pequeño O5 X305 Y70 Blanco Pequeño O12 X205 Y140 O11 X155 Y140 Editar los siguientes círculos (no rellenos) con color principal blanco y tipo de línea Fina continua Color Principal Centro Despazar a... Color Principal Centro Despazar a... Color Principal Centro Despazar a... Blanco Y95 X115 Y102 Blanco X415 Y95 X415 Y102 Blanco X265 Y165 X265 Y172 Blanco X165 Y95 X165 Y102 Blanco X465 Y95 X465 Y102 Blanco X315 Y165 X315 Y172 Blanco X215 Y95 X215 Y102 Blanco X515 Y95 X515 Y102 Blanco X365 Y165 X365 Y172 Blanco X265 Y95 X265 Y102 Blanco X115 Y165 X115 Y172 Blanco X415 Y165 X415 Y172 Blanco X315 Y95 X315 Y102 Blanco X165 Y165 X165 Y172 Blanco X465 Y165 X465 Y172 Blanco 48 X115 X365 Y95 X365 Y102 Blanco X215 Y165 X215 Y172 Blanco X515 Y165 X515 Y172 MANUAL DE EJEMPLOS -T-
Parte 4: "Muestra el consumo de los motores" Los reguladores de velocidad disponen de una salida analógica (0 a 10V) proporcional a la corriente que está consumiendo el motor. En este ejemplo se han efectuado las siguientes conexiones: - La salida de corriente del regulador del eje X, se encuentra conectada a la entrada analógica 1 del CNC. - La salida de corriente del regulador del eje Z, se encuentra conectada a la entrada analógica 2 del CNC. - La salida de corriente del regulador del cabezal (S) se encuentra conectada a la entrada analógica 3 del CNC Por lo tanto, las variables "ANAI1”, “ANAI2” y “ANAI3” muestran la tensión analógica correspondiente a las corrientes de los ejes X, Z y S. Para mostrar el valor de la corriente se utilizan 21 símbolos (0-20), con incrementos correspondientes a 0.5V. Para seleccionar el símbolo adecuado en cada momento se aplica la formula "ABS ROUND (ANAI1/0.5)", es decir, el valor absoluto del resultado redondeado de la operación "ANAI1/0.5". Líneas de programa. N400 (PAGE 4) ......................................... Muestra la página 4. (KEY = 0) ....................................... Borra memoria de última tecla pulsada. N410 (SYMBOL ABS ROUND (ANAI1/0.5), 130, 120) (SYMBOL ABS ROUND (ANAI2/0.5), 130, 190) (SYMBOL ABS ROUND (ANAI3/0.5), 130, 260) (IF KEY EQ $FFA5 GOTO N300) ... Si se ha pulsado "página anterior", continúa en la línea N300 (parte 3) (GOTO N410) ................................... Si no, refresca el consumo de los motores. Edición de los símbolos 0-20 Acceder al modo de personalización y seleccionar: [Utilidades] [Editor] [Símbolo] (nº símbolo) [Enter] RECTANGULO RELLENO Verde Amarillo LINEA CONTINUA FINA Rojo Gris Verde Amarillo Rojo De a De a De a De a De a De a De a SYMBOL 0 --- --- --- --- --- --- X0 Y0 X400 Y30 X100 Y0 X100 Y30 X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 1 X0 Y0 X20 Y30 --- --- --- --- X20 Y0 X400 Y30 X100 Y0 X100 Y30 X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 2 X0 Y0 X40 Y30 --- --- --- --- X40 Y0 X400 Y30 X100 Y0 X100 Y30 X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 3 X0 Y0 X60 Y30 --- --- --- --- X60 Y0 X400 Y30 X100 Y0 X100 Y30 X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 4 X0 Y0 X80 Y30 --- --- --- --- X80 Y0 X400 Y30 X100 Y0 X100 Y30 X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 5 X0 Y0 X100 Y30 --- --- --- --- X100 Y0 X400 Y30 --- --- X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 6 X0 Y0 X120 Y30 --- --- --- --- X120 Y0 X400 Y30 --- --- X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 7 X0 Y0 X140 Y30 --- --- --- --- X140 Y0 X400 Y30 --- --- X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 8 X0 Y0 X160 Y30 --- --- --- --- X160 Y0 X400 Y30 --- --- X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 9 X0 Y0 X180 Y30 --- --- --- --- X180 Y0 X400 Y30 --- --- X200 Y0 X200 Y30 X300 Y0 X300 Y30 SYMBOL 10 X0 Y0 X200 Y30 --- --- --- --- X200 Y0 X400 Y30 --- --- --- --- X300 Y0 X300 Y30 SYMBOL 11 X0 Y0 X200 Y30 X200 Y0 X220 Y30 --- --- X220 Y0 X400 Y30 --- --- --- --- X300 Y0 X300 Y30 SYMBOL 12 X0 Y0 X200 Y30 X200 Y0 X240 Y30 --- --- X240 Y0 X400 Y30 --- --- --- --- X300 Y0 X300 Y30 SYMBOL 13 X0 Y0 X200 Y30 X200 Y0 X260 Y30 --- --- X260 Y0 X400 Y30 --- --- --- --- X300 Y0 X300 Y30 SYMBOL 14 X0 Y0 X200 Y30 X200 Y0 X280 Y30 --- --- X280 Y0 X400 Y30 --- --- --- --- X300 Y0 X300 Y30 SYMBOL 15 X0 Y0 X200 Y30 X200 Y0 X300 Y30 --- --- X300 Y0 X400 Y30 --- --- --- --- --- --- SYMBOL 16 X0 Y0 X200 Y30 X200 Y0 X300 Y30 X300 Y0 X320 Y30 X320 Y0 X400 Y30 --- --- --- --- --- --- SYMBOL 17 X0 Y0 X200 Y30 X200 Y0 X300 Y30 X300 Y0 X340 Y30 X340 Y0 X400 Y30 --- --- --- --- --- --- SYMBOL 18 X0 Y0 X200 Y30 X200 Y0 X300 Y30 X300 Y0 X360 Y30 X360 Y0 X400 Y30 --- --- --- --- --- --- SYMBOL 19 X0 Y0 X200 Y30 X200 Y0 X300 Y30 X300 Y0 X380 Y30 X380 Y0 X400 Y30 --- --- --- --- --- --- SYMBOL 20 X0 Y0 X200 Y30 X200 Y0 X300 Y30 X300 Y0 X400 Y30 --- --- --- --- --- --- --- --- MANUAL DE EJEMPLOS -T- 49
Edición de la página 4 Acceder al modo de personalización y seleccionar: [Utilidades] [Editor] [Página] 4 [Enter] Seleccionar color de fondo: Azul Marino Editar los siguientes textos: Color Principal Tamaño Texto Blanco Grande CONSUMO DE LOS MOTORES X64 Y10 Blanco Grande S X80 Y253 Rojo Grande CONSUMO DE LOS MOTORES X62 Y8 Blanco Pequeño 25% X220 Y80 Blanco Grande X X80 Y113 Blanco Pequeño 50% X320 Y80 Blanco Grande Z X80 Y183 Blanco Pequeño 75% X420 Y80 Posición Color Principal Tamaño Texto Posición Editar los siguientes elementos gráficos con tipo de línea Fina continua Color Principal Blanco Rectángulo no relleno X129 Y119 X531 Blanco Rectángulo no relleno X129 Y189 X531 Blanco 50 Elemento Rectángulo no relleno X129 Y259 X531 1ª esquina Color Principal Elemento Y151 Verde Línea continua X230 Y100 X230 Y310 Y221 Amarillo Línea continua X330 Y100 X330 Y310 Y291 Rojo Línea continua X430 Y100 X430 Y310 2ª esquina MANUAL DE EJEMPLOS -T- 1ª extremo 2ª extermo
MANUAL DE EJEMPLOS -T- 51 ;Parte 1 (código de acceso) N100 (IB1= INPUT “CODIGO DE ACCESO = “, 6) (IF IB1 NE (123456) GOTO N100) ; ;Parte 2 (estado de las entradas) N200 (PAGE2) (KEY = 0) N210 (P100=PLCI1) (P199=85) (CALL 2) (P100=PLCI11) (P199=155) (CALL 2) (P100=PLCI21) (P199=225) (CALL 2) (P100=PLCI31) (P199=295) (CALL 2) (IF KEY EQ $FFAF GOTO N300) (GOTO N210) ; (SUB 2) (IF (P100 AND 1) EQ 0 SYMBOL 22,80,P199 ELSE SYMBOL 21,80,P199) (IF (P100 AND 2) EQ 0 SYMBOL 22,130,P199 ELSE SYMBOL 21,130,P199) (IF (P100 AND 4) EQ 0 SYMBOL 22,180,P199 ELSE SYMBOL 21,180,P199) (IF (P100 AND 8) EQ 0 SYMBOL 22,230,P199 ELSE SYMBOL 21,230,P199) (IF (P100 AND $10) EQ 0 SYMBOL 22,280,P199 ELSE SYMBOL 21,280,P199) (IF (P100 AND $20) EQ 0 SYMBOL 22,330,P199 ELSE SYMBOL 21,330,P199) (IF (P100 AND $40) EQ 0 SYMBOL 22,380,P199 ELSE SYMBOL 21,380,P199) (IF (P100 AND $80) EQ 0 SYMBOL 22,430,P199 ELSE SYMBOL 21,430,P199) (IF (P100 AND $100) EQ 0 SYMBOL 22,480,P199 ELSE SYMBOL 21,480,P199) (IF (P100 AND $200) EQ 0 SYMBOL 22,530,P199 ELSE SYMBOL 21,530,P199) (RET) ; ;Parte 3 (estado de las salidas) N300 (PAGE3) (KEY = 0) N310 (P100=PLCO1) (P199=85) (CALL 3) (P100=PLCO10) (P199=155) (CALL 3) (IF KEY EQ $FFA5 GOTO N200) (IF KEY EQ $FFAF GOTO N400) (GOTO N310) ; (SUB 3) (IF (P100 AND 1) EQ 0 SYMBOL 22,105,P199 ELSE SYMBOL 21,105,P199) (IF (P100 AND 2) EQ 0 SYMBOL 22,155,P199 ELSE SYMBOL 21,155,P199) (IF (P100 AND 4) EQ 0 SYMBOL 22,205,P199 ELSE SYMBOL 21,205,P199) (IF (P100 AND 8) EQ 0 SYMBOL 22,255,P199 ELSE SYMBOL 21,255,P199) (IF (P100 AND $10) EQ 0 SYMBOL 22,305,P199 ELSE SYMBOL 21,305,P199) (IF (P100 AND $20) EQ 0 SYMBOL 22,355,P199 ELSE SYMBOL 21,355,P199) (IF (P100 AND $40) EQ 0 SYMBOL 22,405,P199 ELSE SYMBOL 21,405,P199) (IF (P100 AND $80) EQ 0 SYMBOL 22,455,P199 ELSE SYMBOL 21,455,P199) (IF (P100 AND $100) EQ 0 SYMBOL 22,505,P199 ELSE SYMBOL 21,505,P199) (RET) ; ;Parte 4 (consumo de los motores) N400 (PAGE 4) (KEY = 0) N410 (SYMBOL ABS ROUND (ANAI1/0.5), 130, 120) (SYMBOL ABS ROUND (ANAI2/0.5), 130, 190) (SYMBOL ABS ROUND (ANAI3/0.5), 130, 260) (IF KEY EQ $FFA5 GOTO N300) (GOTO N410) Programa en su totalidad
Mecanizado de poleas. En este ejemplo se indica: a.- Cómo elaborar una rutina de ejecución de la polea. En el ejemplo, el programa contiene la subrutina de ejecución de la polea (Subrutina 50). Las dimensiones de la polea las debe definir el usuario antes de efectuar una llamada a esta subrutina. b.- Cómo efectuar un programa de personalización de usuario. Para que este programa se pueda ejecutar en el canal de usuario del Modo de Edición, el parámetro máquina general «USEREDIT» se debe personalizar con el número de programa. Una vez definidos todos los datos de la polea, este programa genera en el programa que se está editando, los bloques necesarios para la ejecución de la polea requerida. c.- Cómo elaborar una página de usuario. Este programa utiliza la página 50. Esta es la página que muestra el CNC cuando se selecciona la opción “Editor usuario” en el Modo Editor. 52 MANUAL DE EJEMPLOS -T-
Subrutina de ejecución de la polea (Subrutina 50) Los datos de la herramienta son: D=12 F=2 NOSEA=90 NOSEW=4 CUTA=0 Calibrada por la esquina indicada por la flecha. Los parámetros de llamada de la subrutina son: P100 P101 P102 P103 P104 P105 P106 P107 P108 P109 P110 = Angulo entre caras de la polea. = Cota absoluta en Z del centro de la polea. = Diámetro exterior de la polea. = Profundidad de la ranura (en radios). = Anchura de la ranura. = Distancia de seguridad. = Profundidad de pasada máxima. = Creces para el acabado. = Velocidad de corte. = Avance mm/v para el desbaste. = Avance mm/v para el acabado. Los puntos necesarios para la operación de desbaste son: X Z P101 + (P104 /2) - [P107 /cos (P100/2)] A P102 + 2 P105 A-B - 2 P105 0 B-C - 2 P106 - P106 tg (P100 /2) C-D 0 - (d + 2e) D-E - 2 P106 P106 tg (P100 /2) E-F 0 d + 2e a=P107/cos(P100/2) b=P106∗tg(P100/2) c=(P103-P107)∗tg(P100/2) d=P104-2a-2c e=[(x/2)-((P102/2)-P103+P107)]∗tg(P100/2) Los puntos necesarios para la operación de acabado son: X Z 1 P101 P102 P101 + (P104 /2) 3 P102 - 2P103 P101 + (P104 /2) - P103 tg (P100 /2) 4 P102 - 2P103 P101 - (P104 /2) + P103 tg (P100 /2) 5 P102 P101 - (P104 /2) 6 MANUAL P102 + 2 P105 2 P102 + 2 P105 P101 - (P104 /2) DE EJEMPLOS -T- 53
Líneas de programa de la subrutina: (SUB 50) (IF NOSEW12 GT (P104-2*(P107/COS(P100/2))2*(P103-P107)*TAN(P100/2)) ERROR “DATOS NO VALIDOS”) ............. Si anchura cuchilla > "d" => Error ;——————————————————————————————————————————————————————————————— ; Operacion de desbaste ;——————————————————————————————————————————————————————————————— (P115=FUP((P103-P107)/P106)) ............................................................................ Calcula nº pasadas (P115). (P106=(P103-P107)/P115) ........................................................................................ Recalcula el paso (P106). G92 S500 G95 G96 FP109 SP108 T12 M4 M41 ; (P1=P102+2*P105, P2=P101+(P104/2)-(P107/COS(P100/2))-NOSEW12) G G90 XP1 ZP2 ................................................................................................................ Desplazamiento al punto "A" (P1=2*P105) G1 G91 X-P1 .................................................................................................................... Desplazamiento "A-B" N50 (P1=2*P106, P2=P106*TAN(P100/2)) X-P1 Z-P2 ................................................................................................................ Desplazamiento "B-C" (P2=P104-2*P107/COS(P100/2)-2*(P103-P107)*TAN(P100/2)+ 2*(PPOSX/2-(P102/2-P103+P107))*TAN(P100/2)-NOSEW12) Z-P2 ............................................................................................................................ Desplazamiento "C-D" (P115=P115-1) ....................................................................................................... Decrementa número de pasadas (IF P115 LE 0 GOTO N100) ............................................................................ Si se han efectuado todas, fase de acabado (P1=2*P106, P2=P106*TAN(P100/2)) X-P1 ZP2 ................................................................................................................... Desplazamiento "D-E" (P2=P104-2*(P107/COS(P100/2))-2*(P103-P107)*TAN(P100/2)+ 2*(PPOSX/2-(P102/2-P103+P107))*TAN(P100/2)-NOSEW12) ZP2 ............................................................................................................................... Desplazamiento "E-F" (P115=P115-1) ....................................................................................................... Decrementa número de pasadas (IF P115 GT 0 GOTO N50) ............................................................................... Si se han efectuado todas, fase de acabado ;——————————————————————————————————————————————————————————————— ; Operacion de desbaste ;——————————————————————————————————————————————————————————————— N100 G95 G96 FP110 SP108 (P1=P102+2*P105) G0 G90 XP1 ZP101 .................................................................. Desplazamiento (P2=P101+(P104/2)-NOSEW12) G1 XP102 ZP2 .......................................................................... Desplazamiento (P1=P102-2*P103) (P2=P101+(P104/2)-P103*TAN(P100/2)-NOSEW12) XP1 ZP2 .................................................................................... Desplazamiento (P1=P102-2*P103) (P2=P101-(P104/2)+P103*TAN(P100/2)) XP1 ZP2 .................................................................................... Desplazamiento (P2=P101-(P104/2)) XP102 ZP2 ................................................................................ Desplazamiento (P1=P102+2*P105, P2=P101-(P104/2)) XP1Z P2 .................................................................................... Desplazamiento (P1=P102+2*P105) XP1 ZP101 ................................................................................ Desplazamiento (RET) 54 MANUAL DE EJEMPLOS -T- al punto "1" al punto "2" al punto "3" al punto "4" al punto "5" al punto "6" al punto "1"
Edición de la pagina 50. Acceder al modo de personalización y seleccionar: [Utilidades] [Editor] [Página] 50 [Enter] Seleccionar color de fondo: Azul Marino. Editar los siguientes elementos gráficos: Elemento Color Principal Tipo de línea 1ª esquina Color Principal Tipo de línea Y150 X100 2ª esquina Y150 Línea Blanco Continua X160 1ª esquina Y100 X295 2ª esquina Y100 X140 X220 Y240 Y150 X180 X295 Y240 Y150 Línea Línea Blanco Blanco Continua Continua X275 X75 Y150 Y240 X275 X135 Y250 Y240 Polilinea Verde claro Línea Blanco Trazos X25 Y140 X295 Y140 Línea Blanco Continua X80 Y150 X80 Y240 Línea Blanco Punto y raya X160 Y90 X160 Y260 Línea Blanco Continua X100 Y145 X100 Y115 Y217.5 Línea Blanco Continua X220 Y145 X220 Y115 Y210 Línea Blanco Continua X100 Y120 X220 Y120 Línea Blanco Continua X35 Y165 X35 Y120 Arco Blanco Gorda continua Elemento X25 X130 Continua Y217.5 X190 Desplaza a... X160 Editar los siguientes textos: Color Principal Blanco Grande MECANIZADO DE POLEAS X87 Y10 Color Principal Azul claro Pequeño P101 Cota Z del centro X330 Y112 Rojo Grande MECANIZADO DE POLEAS X85 Y8 Azul claro Pequeño P102 Diámetro exterior X330 Y144 Blanco Pequeño P100 X162 Y194 Azul claro Pequeño P103 Profundidad X330 Y160 Blanco Pequeño P101 X210 Azul claro Pequeño P104 Anchura X330 Y176 Blanco Blanco Pequeño Pequeño P102 P103 X280 Y190 X84 Y200 Azul claro Azul claro Pequeño Pequeño P105 Dist. seguridad P106 Pasada máxima X330 Y208 X330 Y224 Blanco Pequeño P104 X115 Y100 Azul claro Pequeño P107 Creces acabado X330 Y240 Blanco Pequeño P105 X40 Y120 Azul claro Pequeño P108 Velocidad de corte X330 Y272 Blanco Pequeño PARAMETROS DEL CICLO FIJO X360 Y96 Azul claro Pequeño P109 Avance desbastado X330 Y288 Azul claro Pequeño P100 Angulo entre caras X330 Y96 Azul claro Pequeño P110 Avance acabado X330 Y304 Tamaño Texto Posición MANUAL Y80 DE EJEMPLOS -T- Tamaño Texto Posición 55
56 MANUAL DE EJEMPLOS -T- ;—————————————————————————————————— ; Inicialización de variables ;—————————————————————————————————— (IB0=(0)) (IB1=(0)) (IB2=(0)) (IB3=(0)) (IB4=(0)) (IB5=(0)) (IB6=(0)) (IB7=(0)) (IB8=(0)) (IB9=(0)) (IB10=(0)) ;—————————————————————————————————— ; Visualiza en la pantalla la Pagina 50 y las Ventanas ;—————————————————————————————————— (PAGE 50) ;Visualiza la Pagina 50 (ODW 0,6,65) ;Visualiza las Ventanas (ODW 1,7,65) ;Visualiza las Ventanas (ODW 2,9,65) (ODW 3,10,65) (ODW 4,11,65) (ODW 5,13,65) (ODW 6,14,65) (ODW 7,15,65) (ODW 8,17,65) (ODW 9,18,65) (ODW 10,19,65) ;—————————————————————————————————— ; Muestra en cada una de las ventanas el valor 0, valor inicial ;—————————————————————————————————— (DW0=IB0) (DW1=IB1) (DW2=IB2) (DW3=IB3) (DW3=IB3) (DW4=IB4) (DW5=IB5) (DW6=IB6) (DW7=IB7) (DW8=IB8) (DW9=IB9) (DW10=IB10) ;—————————————————————————————————— ; Primer grupo de softkeys - Parámetros P100 a P105 ;—————————————————————————————————— N1 (SK1="P100", SK2="P101", SK3="P102", SK4="P103", SK5="P104", SK6="P105", SK7="+") (IB11=INPUT "Pulse softkey para seleccionar opción") (WKEY ) (IF KEY EQ $FC00 GOTO N10) ;Si "P100" sigue en N10 (IF KEY EQ $FC01 GOTO N11) ;Si "P101" sigue en N11 (IF KEY EQ $FC02 GOTO N12) ;Si "P102" sigue en N12 (IF KEY EQ $FC03 GOTO N13) ;Si "P103" sigue en N13 (IF KEY EQ $FC04 GOTO N14) ;Si "P104" sigue en N14 (IF KEY EQ $FC05 GOTO N15) ;Si "P105" sigue en N15 (IF KEY EQ $FC06 GOTO N2) ;Si opción "+" sigue en N2 (GOTO N1) ;—————————————————————————————————— ; Segundo grupo de softkeys - Parámetros P106 a P110 ;—————————————————————————————————— N2 (SK1="(P106)", SK2="(P107)", SK3="(P108)", SK4="(P109)", SK5="(P110)", SK6="FIN", SK7="+") (IB11=INPUT "Pulse softkey para seleccionar opción") (WKEY ) (IF KEY EQ $FC00 GOTO N16) ;Si "P106" sigue en N16 (IF KEY EQ $FC01 GOTO N17) ;Si "P107" sigue en N17 (IF KEY EQ $FC02 GOTO N18) ;Si "P108" sigue en N18 (IF KEY EQ $FC03 GOTO N19) ;Si "P109" sigue en N19 (IF KEY EQ $FC04 GOTO N20) ;Si "P110" sigue en N20 (IF KEY EQ $FC05 GOTO N100) ;Si opción "FIN" sigue en N100 (IF KEY EQ $FC06 GOTO N1) ;Si opción "+" vuelve a N1 (GOTO N2) ;—————————————————————————————————— ; Pide P100 Angulo entre caras de la polea ;—————————————————————————————————— N10 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB0=INPUT "Angulo entre caras de la polea:", 3.0) (DW0=IB0) (GOTO N1) ;—————————————————————————————————— ; Pide P101 Cota absoluta en Z del centro de la polea ;—————————————————————————————————— N11 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB1=INPUT "Cota absoluta en Z del centro de la polea:", -6.5) (DW1=IB1) (GOTO N1) Programa de personalización de usuario

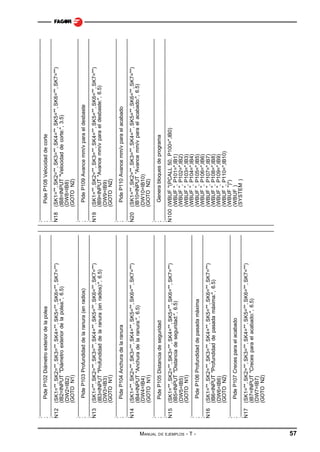

MANUAL DE EJEMPLOS -T- 57 ;—————————————————————————————————— ; Pide P102 Diámetro exterior de la polea ;—————————————————————————————————— N12 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB2=INPUT "Diámetro exterior de la polea:", 6.5) (DW2=IB2) (GOTO N1) ;—————————————————————————————————— ; Pide P103 Profundidad de la ranura (en radios) ;—————————————————————————————————— N13 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB3=INPUT "Profundidad de la ranura (en radios):", 6.5) (DW3=IB3) (GOTO N1) ;—————————————————————————————————— ; Pide P104 Anchura de la ranura ;—————————————————————————————————— N14 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB4=INPUT "Anchura de la ranura:", 6.5) (DW4=IB4) (GOTO N1) ;—————————————————————————————————— ; Pide P105 Distancia de seguridad ;—————————————————————————————————— N15 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB5=INPUT "Distancia de seguridad:", 6.5) (DW5=IB5) (GOTO N1) ;—————————————————————————————————— ; Pide P106 Profundidad de pasada máxima ;—————————————————————————————————— N16 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB6=INPUT "Profundidad de pasada máxima:", 6.5) (DW6=IB6) (GOTO N2) ;—————————————————————————————————— ; Pide P107 Creces para el acabado ;—————————————————————————————————— N17 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB7=INPUT "Creces para el acabado:", 6.5) (DW7=IB7) (GOTO N2) ;—————————————————————————————————— ; Pide P108 Velocidad de corte ;—————————————————————————————————— N18 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB8=INPUT "Velocidad de corte:", 3.5) (DW8=IB8) (GOTO N2) ;—————————————————————————————————— ; Pide P109 Avance mm/v para el desbaste ;—————————————————————————————————— N19 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB9=INPUT "Avance mm/v para el desbaste:", 6.5) (DW9=IB9) (GOTO N2) ;—————————————————————————————————— ; Pide P110 Avance mm/v para el acabado ;—————————————————————————————————— N20 (SK1="", SK2="", SK3="", SK4="", SK5="", SK6="", SK7="") (IB10=INPUT "Avance mm/v para el acabado:", 6.5) (DW10=IB10) (GOTO N2) ;—————————————————————————————————— ; Genera bloques de programa ;—————————————————————————————————— N100 (WBUF "(PCALL 50, P100=",IB0) (WBUF ", P101=",IB1) (WBUF ", P102=",IB2) (WBUF ", P103=",IB3) (WBUF ", P104=",IB4) (WBUF ", P105=",IB5) (WBUF ", P106=",IB6) (WBUF ", P107=",IB7) (WBUF ", P108=",IB8) (WBUF ", P109=",IB9) (WBUF ", P110=",IB10) (WBUF ")") (WBUF ) (SYSTEM )
